Комплекс действий по замене ремонту генератора на ваз 2110 (с фото и видео)

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять. Генератор удерживается на кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи на 10 и 13, рожковый ключ на 17, а также монтировка и головка на 15. Первым делом снимают клеммы с аккумулятора. Затем ослабляют и снимают ремень, а затем демонтируют механизм натяжителя ремня. Далее – отсоединяются провода и отключаются разъемы. Устройство удерживается на длинном болте и гайке. Снять его не так уж просто. Поэтому вначале откручивают головкой кронштейны на блоке мотора. Они находятся на задней части установки. Затем разворачивают генератор, что поможет беспрепятственно открутить крепление оси. Оно вытаскивается вместе с втулкой, а после ось выбивается из кронштейна.

Проверка генератора на автомобиле

Что делать, если на панели приборов загорается контрольная лампа зарядки аккумулятора, а стрелка вольтметра уходит в “красную зону”?

Первым делом следует осмотреть ремень генератора на наличие повреждений. Затем проверьте натяжение ремня, пробуя провернуть шкив генератора:

1. Если шкив проскальзывает относительно ремня, следует срочно натянуть его.
2. Если ремень растянулся и не натягивается, ремонтировать его бесполезно – замените ремень.

Натяжение ремня осуществляется путем перемещения генератора по натяжной планке (позиция 1 на рисунке ниже), предварительно ослабив гайку крепления. Легче всего генератор перемещать при помощи монтировки.

Слабое натяжение ремня генератора в большинстве случаев сопровождается неприятным свистом. Подробнее об этом вы можете узнать из нашей статьи «Почему свистит ремень генератора и как устранить свист?».

При исправном приводе следует продолжить поиск неисправности в самом генераторе. Для проверки работоспособности автомобильного генератора нельзя снимать клеммы с аккумулятора при работающем двигателе. Это может привести к его повреждению, вызванному резким скачком напряжения – даже если генератор был исправным, после этого точно потребуется его ремонт.

Простейший способ проверки работоспособности генератора заключается в подключении вольтметра к полюсам аккумуляторной батареи (как на фото выше):

• Запустите двигатель. При запуске напряжение на клеммах аккумулятора не должно опускаться ниже 8 В (при температуре окружающей среды 20 °С).
• Повысьте число оборотов двигателя до 3000 в минуту. Если на клеммах будет меньше 12,5 В, то генератору наверняка потребуется ремонт – демонтируйте регулятор напряжения в сборе со щеточным узлом.

Для примера, возьмем генератор от автомобиля ВАЗ 2109.

Процесс замены подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
10. Все зависит от степени повреждения его частей. Итак:
11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Принцип работы генератора Ваз 2110

При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится.

Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала). Автомобильный генератор Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более.

Фото отчет по ремонту

Сразу хочу предупредить, что на данном примере моей ВАЗ 2110, генератор немного зажат кронштейном крепления, так как во время аварии его обломило, поэтому во всех тонкостях показать порядок снятия не смогу. Но все же, основные моменты будут довольно наглядно показаны на фото.

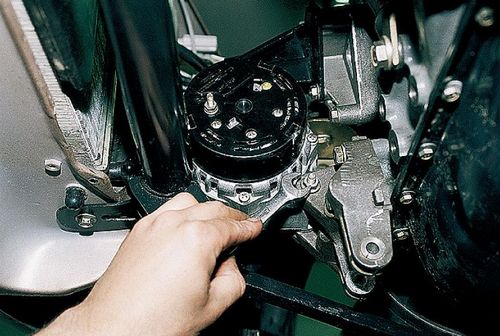

Откручиваем гайку натяжителя, которая стрелкой показана ниже:

После этого отодвигаем генератор назад (в сторону салона автомобиля), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится при помощи шпильки и гайки, а еще один штекер просто фиксируется разъемом:

Затем можно откручивать нижнюю гайку крепления генератора, предварительно подлезть под машину и сняв защиту двигателя(если она установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить ручкой молотка:

Как снять генератор с ВАЗ211 16v с гуром

После чего с обратной стороны пробуем извлекать этот самый болт до конца:

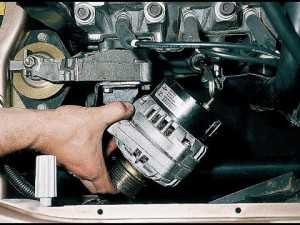

Далее сверху до конца выкручиваем гайку натяжителя и можно аккуратно сдвигать генератор ВАЗ 2110 в сторону, чтобы в дальнейшем его извлечь:

READ Ошибки ВАЗ 2110 16 клапанов расшифровка

Если будете менять устройство в сборе, то установку проводим в обратной последовательности

Но обратите внимание на то, что модель генератора по возможности должна быть такой, какая была установлена заводом. То есть, прежде всего смотрите на применимость конкретно к вашему автомобилю, а затем на показатель силы тока в Амперах

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то . Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким.

Пошаговая инструкция установки и сборки генератора «десятки»

Руководство по демонтажу генератора Ваз 2110:

1. Выкручивается гайка натяжительного устройства.
2. Генераторный узел отодвигается немного назад, в сторону салона транспортного средства. Производится демонтаж приводного ремешка со шкивов. Затем выполняется отключение электроцепей питания устройства. Одна колодка с проводами фиксируется посредством гайки и шпильки, их надо открутить и отсоединить. Второй разъем крепится с помощью обычной колодки, которая отсоединяется.
3. После этого производится откручивание нижней гайки, фиксирующей узел. Это действие производится из-под днища автомобиля. Для выполнения задачи надо демонтировать защиту силового агрегата, если она имеется.
4. Винт, который нужно выкрутить, обычно закреплен плотно. При его откручивании надо обработать деталь средством WD-40, если он прикипел и не снимается. Можно воспользоваться молотком для демонтажа фиксатора.
5. Затем с обратной стороны этот элемент извлекается до конца.
6. На завершающем этапе полностью выкручивается гайка, которая крепит натяжительное устройство. Генераторный узел убирается в сторону, это позволит полностью его демонтировать.

Подшипник генератора ВАЗ 2110

Еще одной проблемой генератора ВАЗ 2110 является подшипник ротора. Точнее два подшипника ротора, по одному с каждого конца вала ротора генератора. Передний подшипник завальцован в передней крышке генератора, весь узел не разборный, поэтому подшипник необходимо заменять со всей крышкой в сборе. С задним подшипником ситуация следующая, он просто напрессован на валу. Что бы его снять потребуется специальный съемник для подшипников. Для установки нового подшипника желательно использовать тиски. Поскольку вал ротора, на который вы будете напрессовывать новый подшипник должен быть неподвижен.

Разборка и ремонт генератора ВАЗ своими руками

Генератор автомобиля – это важный механизм, без которого далеко не уедешь при его поломке. Как правило, если он перестал подзаряжать аккумулятор машины или сбоями работает, то следует проверить сначала натяжение ремня привода генератора. Если ремень в порядке, то нужно приступить к снятию, разборке и ремонту генератора, ведь покупать новый будет намного дороже, чем заменить некоторые изношенные детали (они очень дешёвые). На самом деле процедура не сложная, но немного кропотливая, главное собрать всё правильно.

Мы ремонтировали генератор на автомобиле ВАЗ 2110 (на 2111, 2112 похожая процедура), если у вас модель 2106, то смотрите схему генератора ВАЗ 2106. Там есть некие отличия.

Определяем неисправность

Как проверить генератор на ВАЗ-2110 в домашних условиях? Определить неисправную часть этой электромашина несложно. Для этого разбираем его на составные части. Возможно, вам не придется покупать его целиком, а достаточно будет заменить или отремонтировать сломанную деталь.

1. Подшипники. Для определения состояния заднего подшипника энергично повращайте его в разные стороны. Если вращение затруднено, имеется люфт или посторонние шума – подшипник подлежит замене. Аналогично проверьте передний подшипник. Для этого, удерживая шкив рукой, повращайте переднюю крышку.
2. Шкив. Осмотрите его на наличие повреждений и износ зубьев. Возможно, он требует замены.
3. Обмотки. Подключаем щупы омметра (или мультиметра, настроенного в режиме измерения сопротивления) к контактным кольцам ротора. Если ее сопротивление составляет от 4,5 до 10 Ом, то все исправно. В противном случае замене подлежит вест ротор (якорь) целиком.

Если теперь один из щупов перенести на корпус ротора, то мультиметр должен показать бесконечное сопротивление. Если оно близко к нулю, то обмотка также неисправна, «замкнута на корпус».

Читать также: Схема подключения однофазного контактора

Аналогично мультиметром проверяем на целостность обмотку статора.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега. Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда. Рассмотрим алгоритм действий:

• В первую очередь, следует отсоединить минусовой провод от АКБ.
• Берем ключи на 10 и 13.
• Находим провод, который идет на генератор и отсоединяем его.
• Гайку крепления провода к выводу на плюс, также отворачиваем.
• Снимаем провод вывода.
• Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

• Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
• Болт крепления демонтируем.
• Генератор снимаем с Ваз 2112.
• Проводим замену.

Разбор генератора

Ваз 2112 снятие генератора

• 3 пружинных фиксатора отжимаются.
• Снимается защитный кожух диодного моста генератора.
• Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
• Колодку с проводом также отсоединяем от вывода реле-регулятора.
• Снимаем его.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент	Функции
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел	Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения	Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок	Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи	Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Распространенные неисправности (признаки) генератора Ваз 2110

• Прибор не выполняет основной функции, то есть не выдает ток. Автомобиль в этом случае едет только за счет аккумулятора. Причем уехать далеко в этом случае у вас не получится.
• Ремень привода прокручивается.
• Неисправны щетки генератора.
• Ротор цепляется и задевает за статор.
• Нет проводного контакта с аккумулятором.
• Устройство начинает сильно шуметь.
• Не заряжается аккумулятор во время движения.

Все эти признаки весьма специфические и определить их сумеет только опытный водитель. Однако если у вас появились даже незначительные сомнения в работоспособности генератора автомобилей ВАЗ 21099, 2109, 2110.

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел не пришлось ремонтировать, его нужно правильно обслуживать. В целом данный агрегат имеет довольно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать, чтобы не допустить ремонта:

1. Необходимо помнить, что наружные поверхности агрегата всегда должны быть чистыми.
2. При проведении обслуживания также нужно проверить качество крепления узла — он должен быть надежно зафиксирован в месте монтажа.
3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
4. То же самое касается и диагностики ремня. Как сказано выше, в первую очередь нужно проверить его натяжку — ремень не должен быть сильно натянут, но также не допускается его ослабление. Кроме того, диагностика состояния ремешка должна осуществляться каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен слоиться.
5. Еще одним моментом в обслуживании является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла нужно вращать рукой. Если в ходе вращения вы почувствовали зазор или даже незначительное заедание, то подшипниковые устройства нужно менять. То же самое касается и появления нехарактерных для их нормальной работы звуков.

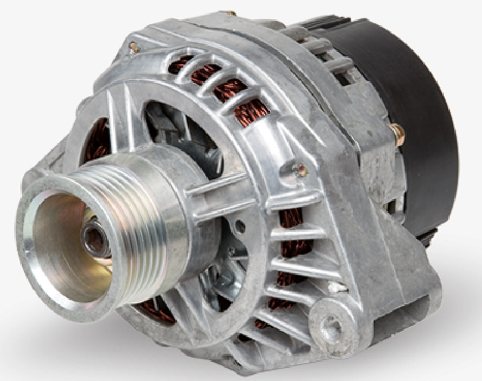

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

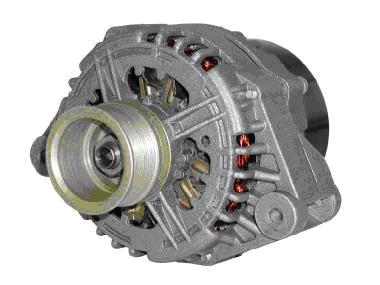

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

1. Заведите мотор и дайте ему прогреться до рабочей температуры.
2. Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
3. Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
4. Замерьте напряжение на аккумуляторе.
5. Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
6. Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.
