Размеры и разболтовка колёсных дисков фольксваген

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем. Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность

Сами замеры выполняются двумя способами. Это делается между:

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

• соседними отверстиями;
• наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем. Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

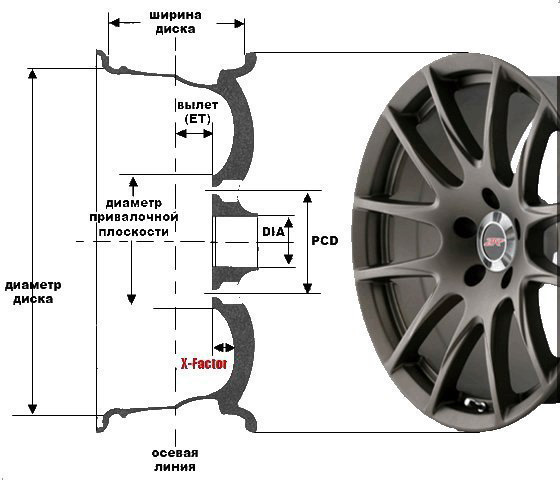

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16H2 ET30 PCD: 5/112 d 66.6

В данном примере:

5.5 — ширина диска, указанная в дюймах (B)

16 — его диаметр в дюймах (D)

5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.

ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Установка штампованных дисков на ГАЗ Соболь

Перед тем как поставить на ГАЗ «Соболь» штампованные колёса, владельцу необходимо помнить некоторые особенности их корректного выбора для того, чтобы автомобиль мог эксплуатироваться без каких-либо нареканий.

Прежде всего, нужно следить за размерностью, а самое главное, за разболтовкой и сверловкой, так как иные параметры, кроме обозначенных выше, просто не подойдут на данную марку. Кроме того, необходимо учитывать традиционный для данной модели вылет ЕТ45, потому что большинство колёс для «Соболя» идеально эксплуатируются именно с ним.

Кованые диски на «Соболь»

Второе, на что следует обратить внимание хозяину коммерческого транспорта, — это добротность в исполнении изделия, то есть «штамповка» должна быть качественной, с ровными аккуратными швами, из достаточно толстой стали. Также следует проверить её на магнитные свойства, чтобы убедиться, что перед покупателем качественный отечественный диск, а не китайская реплика. Следующий важный пункт — это толщина краски, так как царапины или пустые участки, где можно увидеть сталь, как правило, покрываются ржавчиной уже в первые недели эксплуатации дисков, а через год колёса придут в негодность, так как коррозионные процессы в значительной степени разрушат металл

Следующий важный пункт — это толщина краски, так как царапины или пустые участки, где можно увидеть сталь, как правило, покрываются ржавчиной уже в первые недели эксплуатации дисков, а через год колёса придут в негодность, так как коррозионные процессы в значительной степени разрушат металл.

Если владелец авто собирается использовать колёсные колпаки, ему нужно подбирать их применительно для данного колеса, в противном случае клипсы могут не совпасть с перфорацией на диске, и это приведёт к тому, что пластиковые изделия придётся крепить на кабельные стяжки.

Как узнать посадочный диаметр диска в сантиметрах

Если водитель, выбирая колёсные диски, сильно сомневается в корректности своей покупки из-за того, что не уверен в размерности PCD, он может самостоятельно проверить соответствующий показатель, последовательно проведя достаточно простые измерительные операции:

• Он может взять обычный циркуль и аккуратно очертить окружность вдоль расположения всех болтов, последовательно соединяя их один за другим, а потом, если окружность сомкнулась, просто приложить развёрнутый инструмент к линейке, измерить расстояние в миллиметрах и разделить полученный результат на 10, чтобы перевести его в сантиметры.
• Также данная процедура может быть проделана при помощи циркуля-измерителя, что даст более точный результат.
• Кроме того, если под рукой нет подобных канцелярских приборов, автолюбитель может воспользоваться обычной рулеткой или линейкой, измерив расстояние от каждой накидной гайки до центра диска. Скорее всего, каждый раз у него будет погрешность при измерении, однако параметры унифицированы производителями, поэтому этот показатель будет сильно приближен к одному из типовых значений на маркировке нового колеса в автомобиле. После измерения полученную величину радиуса необходимо умножить на два, чтобы определить диметр изделия.

Методики определения величины PCD на дисках

• Если диск уже демонтирован, то те же показатели можно определить по расположению шпилек на ступице, и особенно просто это сделать, когда разболтовка составляет 4 крепежа, потому что в таком случае достаточно лишь приложить измерительный прибор к шпилькам, расположенным по диагонали, что и будет являться диаметром PCD. Все показатели данной величины считаются после проведённых измерений при помощи формул, приведённых на рисунке 3.
• Самый верный способ определить диаметр сверловки – просто найти в интернете описания транспортного средства, принадлежащего автолюбителю, и посмотреть данную величину в разделе, где описаны технические характеристики. Кроме того, если автомобиль относительно новый, то этот показатель прописан в инструкции по эксплуатации.

В крупных торговых точках, как правило, ведётся система складского учёта, интегрированная в программу подбора размерности шин и дисков по имеющимся параметрам. Это означает, что потенциальный покупатель, не знающий размерности PCD на ступице своего «железного коня», может обратиться к консультанту, который со слов своего клиента введёт необходимые данные в интерактивном диалоговом окне программы.

Система, проанализировав все заданные ей сведения, выдаст допустимые параметры дисков, среди которых всегда остаётся неизменный размер – показатель сверловки (PCD) и разболтовки. Кроме того, программа покажет наличие интересующей клиента продукции на складе, её количество, а также розничную цену и возможные скидки (например, при покупке сразу 4 колёс).

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

• B=A*1.155;
• B=A*1.414;
• B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть. А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески. А в некоторых ситуациях диск может отвалиться на ходу

Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Вылет колесного диска авто

Существует 3 типа значения вылета:

• нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
• положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
• отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

• количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
• отверстия находятся на строго определенном расстоянии между собой;
• отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

• положительным (вертикальная ось диска расположена сзади привалочной плоскости);
• нулевым (ось диска накладывается на привалочную плоскость);
• отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Разболтовка Kia Cerato 2 (TD) (2008 — 2013)

Для разболтовки «Киа Церато» 2 применялись линейные размеры, равные 5х114.3 мм при диаметре центрального отверстия под ступицу 67.1 мм независимо от используемой резины и иных параметров колесных дисков. Разболтовка «Киа Церато» 2006 года придерживается тех же линейных параметров, что и все второе поколение.

Шина

Пространство выбора обуви для автомобиля обширно и ограничено только уровнем подготовки отдельных шиномонтажников. Но производитель установил четкие границы допустимых размеров, применяемых на «Церато» второго поколения покрышек.

Диск

Эстетически разнообразие колесных дисков велико, однако «Киа» рекомендует придерживаться определенной их размерности для безопасной эксплуатации машины. Завод рекомендует установку на «Серато» дисков с размерностью 5.5J15 c выносом в 41 миллиметр.

В вариантах замены допустимы комбинации с соответствующими покрышками дисков с размерностью 6J16 (вынос 48 мм) или 7J17 (вынос 50 мм).

Разболтовка на «Киа Церато» 2010, 2011, 2012 годов выпуска не изменялась.

Ручной подбор по разболтовке диска

• 5X114.3 — 774
• 4X114.3 — 204
• 4X100 — 850
• 5X120 — 120
• 6X139.7 — 208
• 4X98 — 114
• 5X98 — 31
• 5X110 — 71
• 5X108 — 193
• 4X140 — 6
• 5X100 — 179
• 5X139.7 — 65
• 5X120.6 — 10
• 5X128 — 8
• 5X112 — 239
• 5X130 — 49
• 5X160 — 14
• 5X154.94 — 1
• 5X120.65 — 53
• 5X115 — 90
• 6X120 — 10
• 6X132 — 3
• 5X105 — 24
• 5X127 — 49
• 6X127 — 7
• 6X115 — 6
• 8X165.1 — 40
• 8X165 — 7
• 8X180 — 4
• 8X210 — 3
• 3X98 — 5
• 5X118 — 10
• 5X120.7 — 2
• 4X110 — 10
• 3X100 — 4
• 6X114.3 — 18
• 4X190 — 1
• 8X170 — 3
• 6X135 — 5
• 5X135 — 4
• 7X150 — 1
• 8X200 — 1
• 6X180 — 1
• 4X120 — 4
• 5X165.1 — 4
• 6X125 — 1
• 6X170 — 1
• 4X130 — 7
• 5X150 — 5
• 5X106 — 1
• 6X130 — 2
• 4X95.2 — 4
• 4X101.6 — 4
• 3X115 — 1
• 3X105 — 2
• 5X140 — 1
• 6X200 — 4
• 4X95.25 — 3
• 3X112 — 2
• 5X205 — 1
• 3X125 — 1
• 6X205 — 3
• 5X170 — 1
• 4X160 — 1

Наиболее распространенные значения=»ltr»>

Показатель PCD колеблется не только в зависимости от производителя, но также от модели и года выпуска. Приведем самые распространенные значения:

Указаны только самые распространенные варианты разболтовки. Прежде чем приобретать диск, необходимо установить этот параметр именно для вашего автомобиля.

Это интересно: Что означает Размер шин 185 65 r15

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Существует 3 типа значения вылета:

• нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
• положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
• отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.
