Зарядка рассвет 2 инструкция. зарядные устройства (для авто). выбираем зарядное устройство. отзывы. как заряжать аккумулятор зарядным устройством

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Примерные нормы корректировки плотности электролита, г/см 3

Требуемая плотность электролита в АКБ г/см 3	Реальная плотность электролита, г/см 3
1,15	1,16	1,17	1,18	1,19	1,20	1,21	1,22	1,23	1,24	1,25	1,26	1,27	1,28	1,29	1,30	1,31	1,32	1,33	1,34
1,24	254	220	201	181	158	133	105	74	40	24	47	68	87	105	112	138	153	167	181
1,26	290	275	159	241	222	200	176	149	119	84	45	23	44	63	82	99	115	130	145
1,28	342	330	316	301	285	266	246	223	198	169	136	97	53	21	41	59	77	93	108
1,30	396	385	374	362	348	333	316	242	277	253	226	194	158	115	63	20	38	56	72

Слева от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество электролита плотностью 1,40 г/см 3 .

Справа от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество дистиллированной воды.

6.3.2. После окончания заряда батареи шнур питания 9 отсоединить от сети, а кабели нагрузки — от аккумуляторной батареи.

6.4. Заряд и подзаряд 12 В аккумулятроной батареи в автоматическом режиме:

6.4.1. Установить ручку 5 согласно указаниям предыдущего раздела.
6.4.2. В автоматическом режиме зарядный ток подается на аккумуляторную батарею циклически. Длительность цикла тока составляет 5..35 с. Во время протекания тока светится индикатор 7.
Между циклами тока следует бестоковая пауза, при которой индикатор 7 не светится.
По мере заряда аккумуляторной батареи пауза увеличивается от 0,5…1с, при разряженной до 50% батарее — до 0,5…2 мин, и 6олее в конце ее заряда (зараженность батареи 95…100%).
6.4.3. Если после заряда в течение 0.5…2 ч (в зависимости степени заряженности батареи) пауза не увеличивается, то это является признаком неисправности аккумуляторной батареи

Ответы на 5 часто задаваемых вопросов

Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.

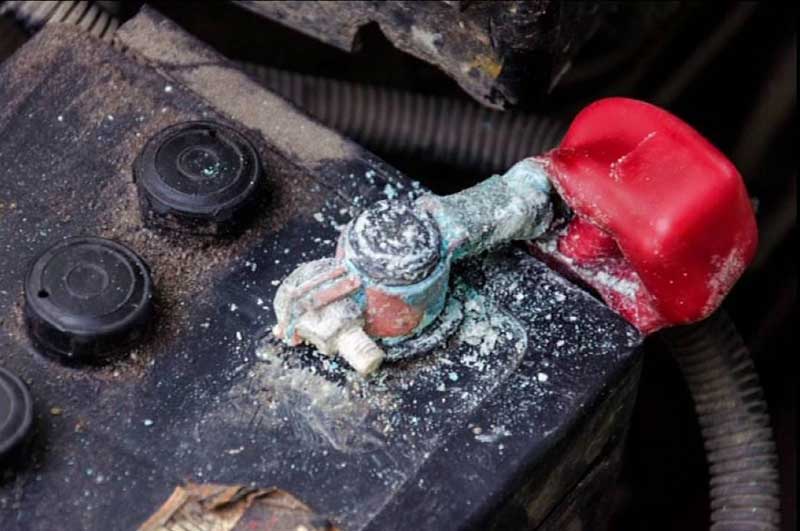

Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты

Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.

Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.

По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.

Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора

Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Лада 2109 2004, двигатель бензиновый 1.5 л., 78 л. с., передний привод, механическая коробка передач — электрика и электроника

Комментарии 45

Доброго времени суток. Наткнулся на Вашу статью про чудо ЗУ, у меня такой же. Сей час пытаюсь зарядить аккумулятор 77 Ач, но подвох в том, что зарядное рассчитано до 60. Возник вопрос. Если я поставлю заряд на 6 А и в режим авт. я смогу зарядить аккумулятор который на 77 Ач? Заранее благодарю.

Я, конечно, не электрик арестованный, поэтому поправьте, если ошибаюсь…

60 или 77 ач — это емкость аккумулятора.

На ЗУ нет ограничения по емкости заряжаемых аккумуляторов.

Есть показатель максимальной силы тока выдаваемый ЗУ, а это немного другие вещи.

Ставьте на «авто» режим и не заморачивайтесь с силой тока и расчетом времени зарядки.

Читайте так же

ЗУ импульсами отлично заряжает.

А емкость говорит о том, что при одной и той же силе тока, 60ач зарядится быстрее, чем 77ач.

Это как набирать 10л и 15л ведро 1л бутылкой.

В 15л ведро уйдет больше бутылок, что займет больше времени.

Это что бы совсем понятно стало)

Чётко разъяснил, куда ещё понятнее.

На рассвет2, в нажатом состоянии кнопки авто режим или наоборот

Пробки выкручивают только для долива дистиллированой воды или контроля режима заряда, Если электролит не покрывает пластины на 1см, а так только для осмотра что пластины покрыты электролитом.

Во всех банках есть специальные дренажные отверстия для выхода водорода во время зарядки, так что я никогда не оставляю открытыми отверстия для контроля и долива во время Зарядки аккумулятора.

Если бы этих отверстий небыло, аккумы бы вспучивались на авто во время поездки, ведь зарядка идет почти постоянно после завода двигателя.

А пробки выкручивать или ослаблять не надо? не взорвется от гремучего газа?

Я выкручивал полностью, сверху просто кинул, не накручивая на резьбу.

ПОРЯДОК ИСПОЛЬЗОВАНИЯ ЗУ РАССВЕТ-2

5.1.3. Под крышкой 12 установлен предохранитель. Крышка 12 крепится к корпусу 1 винтом. Для обеспечения доступа к предохранителю при его замене необходимо снять крышку 12.

Примечание. Ввиду непрерывного совершенствования конструкции УЗ возможны несущественные отличим в изделии от описанного выше.

5.2. Проверка работоспособности:

5.2.1 Для проверки работоспособности УЗ необходимо: 1) установить ручку 5 в крайнее левое положение; 2) нажать кнопку 3—ручной режим работы. 3) подключить шнур питания 9 к сети, при этом должен светиться индикатор сети 6; 4) подсоединить к зажимам И автомобильную 12 В лампу мощностью 21 Вт (21 кд); 5) нажать кнопку «Контроль» 4 и, не отпуская ее, повернуть ручку 5 по часовой стрелке, при этом лампа и индикатор тока 7 должны светиться. При отжатой кнопке 3 — автоматический режим работы — свечение лампы будет пульсирующим.

6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

6.1. После хранения УЗ на холоде или после перевозки в зимних условиях перед включением в сеть выдержите его при температуре воздуха помещения в течение 4 часов.

6.2. Кнопку 3 установить в положение требуемого режима работы «Авт» (автоматический) или «Руч» (ручной). Зажимы 11 подсоединить к клеммам аккумуляторной батареи согласно маркировке. Шнур питания 9 подключить к сети.

6.3. Заряд 12В и 6В аккумуляторных батарей в ручном режиме:

6.3.1. Ручкой 5 установить требуемый зарядный ток, величина которого должна соответствовать указанной в инструкции на аккумуляторную батарею. При наличии тока должен светиться индикатор 7. Величина напряжения устанавливается автоматически и по мере заряда батареи будет возрастать при неизменной силе тока.

Примечания: I. Величина напряжения исправных свинцово-кислотных аккумуляторных 6В батарей повышается в конце их заряда до 8.1В, 12В — до 16.2 В 2. Признаком окончания заряда батареи является обильное газовыделение, постоянство напряжения и плотности электролита во всех аккумляторах а течение двух часов. 3. Разность плотностей электролита полностью заряженной батареи в каждом аккумуляторе не должна превышать 0,01г/см 3 . Если разность превышает указанную величину, то плотность электролита необходимо откорректировать.

Примерные нормы корректировки плотности электролита, г/см 3

Требуемая плотность электролита в АКБ г/см 3	Реальная плотность электролита, г/см 3
1,15	1,16	1,17	1,18	1,19	1,20	1,21	1,22	1,23	1,24	1,25	1,26	1,27	1,28	1,29	1,30	1,31	1,32	1,33	1,34
1,24	254	220	201	181	158	133	105	74	40	24	47	68	87	105	112	138	153	167	181
1,26	290	275	159	241	222	200	176	149	119	84	45	23	44	63	82	99	115	130	145
1,28	342	330	316	301	285	266	246	223	198	169	136	97	53	21	41	59	77	93	108
1,30	396	385	374	362	348	333	316	242	277	253	226	194	158	115	63	20	38	56	72

Слева от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество электролита плотностью 1,40 г/см 3 .

Справа от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество дистиллированной воды.

6.3.2. После окончания заряда батареи шнур питания 9 отсоединить от сети, а кабели нагрузки — от аккумуляторной батареи.

6.4. Заряд и подзаряд 12 В аккумулятроной батареи в автоматическом режиме:

6.4.1. Установить ручку 5 согласно указаниям предыдущего раздела.
6.4.2. В автоматическом режиме зарядный ток подается на аккумуляторную батарею циклически. Длительность цикла тока составляет 5..35 с. Во время протекания тока светится индикатор 7.
Между циклами тока следует бестоковая пауза, при которой индикатор 7 не светится.
По мере заряда аккумуляторной батареи пауза увеличивается от 0,5…1с, при разряженной до 50% батарее — до 0,5…2 мин, и 6олее в конце ее заряда (зараженность батареи 95…100%).
6.4.3. Если после заряда в течение 0.5…2 ч (в зависимости степени заряженности батареи) пауза не увеличивается, то это является признаком неисправности аккумуляторной батареи

Зарядное устройство зу 2 инструкция по применению | Авто Брянск

Перейти к контенту

Зарядное устройство предназначено для зарядки аккумуляторов напряжением 12 В, ёмкостью до 60 Ач.

Технические данные устройства зарядного «Заряд-2»:

Напряжение питания. 220 В.

Потребляемая мощность . 120 Вт.

Максимальный зарядный ток . 6,3 А.

Рисунок 2.30. Внешний вид устройства зарядного ЗАРЯД-2

На лицевой панели устройства зарядного «Заряд-2» расположены (см. рис. 2.30):

1 — амперметр М1001М, для контроля зарядного тока;

2 — светодиод, сигнализирующий о включении устройства в сеть;

3 — переключатель режимов (SA2) «12-6»;

4 — ручка переключателя SA1, для регулировки тока заряда;

5 — предохранитель F2.

На задней части корпуса, устройства установлен предохранитель F1, а так же отверстия для выхода сетевого шнура и кабелей с контактными зажимами «+» и «—», для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Подготовка к работе и порядок работы с изделием, указания по технике безопасности, аналогичны выпрямителю для зарядки аккумуляторов «ВА-2».

Рисунок 2.31. Принципиальная схема устройства зарядного ЗАРЯД-2

Напряжения на выводах X1 и Х2 в зависимости от положения переключателя SA1:

Общие сведения

Устройство зapядное УЗС-П-6/12-6,3 УХЛ 3.1 «Рассвет-2» предназначено для заряда и подзаряда aккумулятopных бaтapeй легковых автомобилей и мотоциклов.

Зapядное устройство Рассвет-2 производит заряд стабилизированным током в любом из двух режимов:

В ручном — заряд 6 В и 12 В свинцово-кислотных aккумулятopных бaтapeй. В автоматическом — заряд и подзаряд 12 В свинцово-кислотных aккумулятopных бaтapeй.

Устройство зapядное «Рассвет-2» имеет электронную защиту от короткого замыкания на его выходе и ошибочного (по полярности) подключения к клеммам бaтapeи.

Кроме того «Рассвет-2» позволяет определить степень заряженности aккумулятopной бaтapeи, исправность АKБ, полярность клемм бaтapeи при отсутствии на них маркировки.

Зapядное устройство УЗ-12-6 УХЛ3.1 «Рассвет-2М» предназначено для заряда и подзаряда исправных кислотных aккумулятopных бaтapeй легковых автомобилей с номинальным напряжением 12В и емкостью 40-75 А*ч.

Устройство обеспечивает заряд aккумулятopных бaтapeй в режиме, близком к режиму «постоянного напряжения»,что обеспечивает их сохранность и долговечность. Зapядное устройство «Рассвет-2М» имеет защиту электрических цепей от короткого замыкания.

Описание зу рассвет-2

Зарядное устройство Рассвет-2 для автоаккумуляторов изготовлено в виде отдельного блока, закрытого корпусом от попадания непогоды и влаги. На основании корпуса крепятся силовой трансформатор, мощные управляющие тиристоры на радиаторах, плата стабилизации тока заряда и управления тиристорами, клеммы для подсоединения заряжаемого АКБ и выключатель питания. В качестве мощных регулирующих элементов применены тиристоры работающие в ключевом режиме.

Технические характеристики зapядных устройств «РАССВЕТ-2» и «РАССВЕТ-2М»

Номинальное напряжение питания, В

Частота, Гц

Номинальное напряжение заряжаемых АKБ, В

Зapядный ток в режиме «4А max», А — максимальный— минимальный

Зapядный ток в режиме «6А max», А — максимальный

— минимальный

Номинальное значение тока, А

Регулировка величины тока плавная, в диапазоне, А

Рабочий диапазон температур

Габаритные размеры, мм

Масса, кг

Расход электроэнергии, кВт.ч, не более

5.1.3. Под крышкой 12 установлен предохранитель. Крышка 12 крепится к корпусу 1 винтом. Для обеспечения доступа к предохранителю при его замене необходимо снять крышку 12.Примечание. Ввиду непрерывного совершенствования конструкции УЗ возможны несущественные отличим в изделии от описанного выше.5.2. Проверка работоспособности:5.2.1 Для проверки работоспособности УЗ необходимо: 1) установить ручку 5 в крайнее левое положение; 2) нажать кнопку 3—ручной режим работы. 3) подключить шнур питания 9 к сети, при этом должен светиться индикатор сети 6; 4) подсоединить к зажимам И автомобильную 12 В лампу мощностью 21 Вт (21 кд);5) нажать кнопку «Контроль» 4 и, не отпуская ее, повернуть ручку 5 по часовой стрелке, при этом лампа и индикатор тока 7 должны светиться. При отжатой кнопке 3 — автоматический режим работы — свечение лампы будет пульсирующим.6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ6.1. После хранения УЗ на холоде или после перевозки в зимних условиях перед включением в сеть выдержите его при температуре воздуха помещения в течение 4 часов.

Время зарядки

Сегодня автомобилисты пользуются тремя способами зарядки аккумуляторной батареи:

• при подаче постоянного напряжения;
• на постоянном токе;
• комбинированным методом, где используются два предыдущих метода.

Мы пройдемся по каждому из этих методов, но сейчас нас интересует, сколько нужно заряжать автомобильный аккумулятор. Зарядка с использованием постоянного напряжения чаще всего используется с тем АКБ, которые полностью разряжены. Здесь перед автомобилистом встает задача обеспечить неизменность подаваемого напряжения. Отслеживать показатели можно на аккумуляторном индикаторе. Этот метод подразумевает, что батарея будет стоять на зарядке около 15 часов. Для свинцово-сурьмяного АКБ потребуются сутки.

Подзарядка аккумулятора автомобиля вторым методом должна выполняться током, показатель которого не превышает 1/10 от емкости АКБ. Этот предел относится к свинцово-сурьмяным батареям. Кальциевые аккумуляторы, изготовленными по , способны принять и более высокий ток. Такая зарядка аккумулятора автомобиля требует около 20 часов.

Что же собой представляет комбинированный метод зарядки? В нём используется современное зарядное устройство, которое полностью автоматизировано. В этом случае требуется снять батарею, хорошенько прочистить её и поставить на зарядку. Обычно устройство справляется за одну ночь. Но волноваться о времени нам не нужно, ведь ЗУ самостоятельно отключится при полной зарядке.

ОБЩИЕ СВЕДЕНИЯ

Устройство зapядное УЗС-П-6/12-6,3 УХЛ 3.1 «Рассвет-2» предназначено для заряда и подзаряда aккумулятopных бaтapeй легковых автомобилей и мотоциклов.

Зapядное устройство Рассвет-2 производит заряд стабилизированным током в любом из двух режимов:

В ручном — заряд 6 В и 12 В свинцово-кислотных aккумулятopных бaтapeй. В автоматическом — заряд и подзаряд 12 В свинцово-кислотных aккумулятopных бaтapeй.

Устройство зapядное «Рассвет-2» имеет электронную защиту от короткого замыкания на его выходе и ошибочного (по полярности) подключения к клеммам бaтapeи.

Кроме того «Рассвет-2» позволяет определить степень заряженности aккумулятopной бaтapeи, исправность АKБ, полярность клемм бaтapeи при отсутствии на них маркировки.

Зapядное устройство УЗ-12-6 УХЛ3.1 «Рассвет-2М» предназначено для заряда и подзаряда исправных кислотных aккумулятopных бaтapeй легковых автомобилей с номинальным напряжением 12В и емкостью 40-75 А*ч.

Устройство обеспечивает заряд aккумулятopных бaтapeй в режиме, близком к режиму «постоянного напряжения»,что обеспечивает их сохранность и долговечность. Зapядное устройство «Рассвет-2М» имеет защиту электрических цепей от короткого замыкания.

Возможные неисправности и методы устранения

Возможная неисправность Вероятная причина Метод устранения При включении вилки ЗУ в сеть отсутствует напряжение на выходных клеммах. Обрыв шнура питания. Заменить шнур питания. Устраняется квалифицированным лицом или ремонтной мастерской.
При включении ЗУ в сеть сработало защитное отключение*. КЗ аккумулятора, или ток заряда превышает 10 А -Уменьшить ток заряда до рекомендуемого заводом-изготовителем, -Проверьте полярность подключения ЗУ и аккумулятора.
С до плюс 35°С и относительной влажности до 85%.

Посмотреть, сколько это стоит в нашем магазине

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное выходное постоянное напряжение, при заряде током 8А 14±0,11,0 Вольт Номинальный постоянный выходной ток (ток заряда) 6±0,5 Ампер Номинальная потребляемая мощность ЗУ при максимальном токе заряда 8А не более 120 Ватт Масса ЗУ в комплекте с соединительными проводами, не более 4,0 кг Габаритные размеры ЗУ не более 240х200х135 мм Срок службы устройства не менее 10 лет Степень защиты от поражения электрическим током ΙΙ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При эксплуатации зарядного устройства ЗУ-75А необходимо соблюдать требования настоящего руководства:

Запрещается снимать кожух устройства в время работы.

Прибор готов к хранению.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Необходимо содержать в чистоте подключающие зажимы, так как попадание кислоты вызывает коррозию и нарушение электрического контакта в процессе зарядки аккумуляторной батареи. Рекомендуем смазывать зажимы смазкой типа Литол, что гораздо снимает вероятность коррозии.

ПРАВИЛА ХРАНЕНИЯ

Зарядное устройство ЗУ-75А в упаковке необходимо хранить в закрытых помещениях с температурой от минус 50°С до +50°С, при относительной влажности помещениях с температурой от минус 10°С до +50°С, при относительной влажности не более 60%.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ УСТРАНЕНИЯ

Возможная неисправность Вероятная причина Метод устранения При включении вилки в сеть отсутствует напряжение на выходных клеммах. Обрыв шнура питания. Заменить шнур питания.

Инфо

И стоят эти зарядные устройства совсем не дорого — примерно половину цены приличного аккумулятора. Конкретные требования по режиму заряда, эксплуатации и обслуживанию должны быть изложены в инструкции или гарантийном талоне, прилагаемом к батареям. Изготовители не предусматривают добавление в электролит стабилизирующих и улучшающих препаратов.

недопустимо использовать электролит#33;только дистиллированную воду

• Нравится
• Не нравится

viduka 29 Май

на сервисе сказали что надо дозарядить акум.

Важно

При зарядке важны три параметра: напряжение, ток зарядки и время. Максимальное напряжение выпрямителя должно быть не выше 14.4V, лучше, если оно регулируется

Когда аккумулятор частично процентов на 25 разряжен, то начальный ток заряда при включении выпрямителя может резко скакнуть вверх.

Отрегулируйте его на номинал не выше 1/10 ёмкости аккумулятора или меньше, если вольтметр уже показывает напряжение близко к 14V. Т.е. если у Вас батарея имеет маркировку 55Ah — максимальный ток 5.5. Далее в процессе зарядки напряжение будет расти, а ток уменьшаться.

Внимание

Считается, если ток не уменьшается в течение последних 2-3 часов, то аккумулятор заряжен

Важно помнить, что нельзя вести заряд большим током более 25 часов. Электролит сильно нагреется и выкипит, пластины от нагрева может повести и они замкнут друг на друга. ЗУ-75А

ЗУ-75А

Электролит сильно нагреется и выкипит, пластины от нагрева может повести и они замкнут друг на друга.

ЗУ-75А

После выполнения операций, изложенных выше, зарядное устройство подключается к сети питания и процесс зарядки начался. При установке двухпозиционного переключателя в положение ДОЗАРЯД. ток заряда (контролируемому по амперметру), может находится в пределах (4±1)А, в зависимости от степени разряженности аккумуляторной батареи. При установке двухпозиционного переключателя в положение ЗАРЯД.

Упрощенная диагностика батареи и выбор режима подзаряда

Напряжение разомкнутой цепи, Вольт

Время зарядки, в часах

Для всех типов АКБ

Выбор зарядного тока по электрической ёмкости аккумулятора

Заявляемая ёмкость аккумулятора, Ач

Зарядный ток, в А

Как пользоваться таблицей № 2:

1. Замерьте вольтметром напряжение на клеммах аккумулятора с выключенным зажиганием и пользуясь таблицей № 2 определите в каком диапазоне находится найденное напряжение. От найденного диапазона опустите вниз вертикаль на строку Степень заряда и определите степень заряда вашей батареи.
2. От найденной степени заряда опустите вертикаль на строку Время зарядки, в часах и запомните значение.
3. В нижней части таблицы Вы сможете определить величину зарядного тока для подзарядки вашей батареи.

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

1. dc-dc понижающий преобразователь.
2. Амперметр.
3. Диодный мост КВРС 5010.
4. Концентраторы 2200 мкФ на 50 вольт.
5. трансформатор ТС 180-2.
6. Предохранители.
7. Вилка для подключения к сети.
8. «Крокодилы» для подключения клемм.
9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

1. dc-dc понижающий преобразователь.
2. Амперметр.
3. Диодный мост КВРС 5010.
4. Концентраторы 2200 мкФ на 50 вольт.
5. трансформатор ТС 180-2.
6. Предохранители.
7. Вилка для подключения к сети.
8. «Крокодилы» для подключения клемм.
9. Радиатор для диодного моста.

Функциональное описание схемы

Переменное напряжение от вторичной обмотки трансформатора (около 17 В) подается на управляемый тиристорно-диодный мост, далее в зависимости от импульсов управления, следующих от контроллера, оно подается на клеммы аккумулятора.

Контроллер состоит из отдельного сетевого трансформатора, его напряжение формируется стабилизатором LM7812, двойной мультивибратор CD4538 делает управляющие импульсы на тиристорах, и имеет цепи контроля напряжения аккумуляторной батареи, состоящие из оптрона CNY17 и источника опорного напряжения TL431, работающего в качестве компаратора.

Также использовались 2 датчика температуры 80 C. Один приклеен к радиатору, а другой — к вторичной обмотке сетевого трансформатора, датчики соединены последовательно. Активация датчика приводит к отключению напряжения на оптопаре и блокировке мультивибратора CD4538 и отсутствию сигналов управления затворами тиристора. Вентилятор постоянно подключен к аккумуляторной батарее.

Схема имеет переключатель AUT / MAN в положении MAN, при этом автоматическая система контроля напряжения аккумулятора отключена, и аккумулятор можно заряжать вручную, контролируя напряжение.

Вот несколько вариантов схем подключения выпрямителей и тиристоров:

Зарядное устройство «;Рассвет-2»;

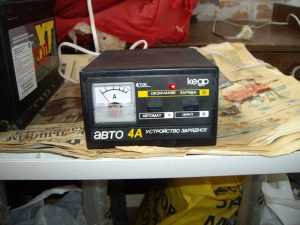

Календарь Пользователи Поиск Помощь. Здравствуйте, гость Вход Регистрация. Palach1 — Господин поручик — Роман Петрович — Bartholomew — Sima4 — Ролакс — Smeliys — 9. Ilvaz — Smeliys — Knjaz — 3. Полная версия. Зарядные устройства , устройства для зарядки аккумулятора Зарядные устройства Каким зарядным устройством пользуетесь или советуете? У меня такое самопальное.

По сравнению с обычной зарядкой с прямыми токами она лучше, так как моделирует наилучшую работу аккумулятора. Смысл такой зарядки в том, что она заряжает током около 2 А у меня например такие токи, но их можно изменять специальными регуляторами , а потом разряжает током около 1,5 А.

Изменения направления тока проходит с частотой 50 Гц с частотой тока в розетке. Реализовано очень просто-на выпрямительном диоде. Когда в розетке ток прямой, он идет и в аккум и на нагрузку-диод открыт, когда в розетке ток обратный, диод закрывается и через нагрузку, которая стоит внутри зарядного устройства, идет ток аккумулятора. Вообщем за время эксплуатации она возвращала к жизни у меня несколько аккумуляторов, когда те после долгой зимовки без эксплуатации переставали держать заряд, после ночной тренировки зарядного устройства, аккумулятор начиначал держать заряд как надо.

Ставлю АКБ на зарядку, а на нем тока ноль целых хрен десятых Горят три светодиода дескать на АКБ есть 12 вольт. Мультиметр вольтметр к клеммам во время зарядки. Сейчас покупаешь АКБ, несешь потом по гарантии — а там меряют сколько у тебя генератор выдает. Если ЗУ не совсем допотопное по мере заряда повышает напругу. Естественно смотрю, что б электролит не выкипал. Что же изменилося после конца света?

Любая книжка по эксплуатации укажет, что максимальное напряжение зарядки не должно превышать Это 2. Нормально и хорошо жахает. ЗЫ В данный момент заряжает аккумыча. Выбор устройств довольно большой, описания у всех разные, поэтому появился ряд вопросов. На сколько я понял, есть два основных типа зарядных устройств: 1

Трансформаторные пока не берём во внимание. А по импульсным есть вопросы

Правильно ли я понял, что все импульсные заряжают в режиме «десульфатации»?

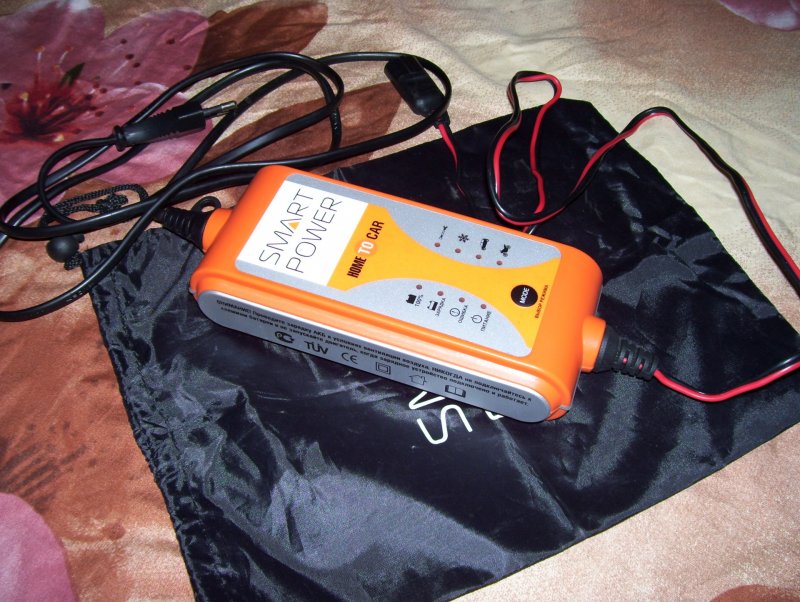

Вопрос возник после того, как увидел вот такие зарядные: Зарядное устройство для авто. Получатся, что они будут работать постоянно в режиме зарядки, при котором напряжение будет меняться с определённым периодом, а ток заряда будет постоянный? Можно ли использовать импульсное зарядное устройство в качестве пускового то есть к аккуму в авто включиться таким зарядным параллельно клемм и попробовать завестись?

Или импульсные нельзя использовать в качестве пусковых? С пусковым разобрались. А то я думал, что импульсные нельзя сразу сильно нагружать, из-за того что выйдут из строя. Цитата Smeliys В устройстве предусмотрен выбор одного из двух режимом заряда батареи: — автоматический режим заряда — со стабилизацией тока и напряжения на батарее полный автомат ; — «ручной» режим заряда — со стабилизацией тока и без стабилизации напряжения.

Необходимость в «ручном» режиме возникает когда надо заряжать засульфатированные или некачественные аккумуляторы. Устройство защищено от коротких замыканий на выходных зажимах и неправильной полярности подключения к батарее. Заряд аккумуляторов производиться установленным током в выбранном режиме. Посмотри аиду, как я взял, гвн против за стек, а функции вроде те же.

Полная версия Текстовая версия. Русская версия IP.

Как пользоваться зарядным устройством зу 75а

На задней стенке расположено: устройство защитного отключения, провода с выходными клеммами + — красного цвета, — — черного цвета, сетевой шнур питания способ крепления которого Y.

ПОДГОТОВКА К РАБОТЕ

Установите зарядное устройство на расстоянии около одного метра от заряжаемого аккумулятора. Присоедините зажим красного цвета и зажим черного цвета к клеммам аккумулятора.
Установите переключатель тока заряда в положение ДОЗАРЯД. Полюс аккумулятора, не соединенный с шасси, должен быть присоединен первым.

Другое присоединение должно быть сделано к шасси, вдали от аккумулятора и топливной линии. После выполнения указанных операций и подключения зарядного устройства к сети питания, ЗУ-75А готово к работе.

После зарядки отсоединить зарядное устройство батарей от источника питания. Затем отсоединить от шасси и от аккумулятора в указанной последовательности.

После выполнения операций, изложенных выше, зарядное устройство подключается к сети питания и процесс зарядки начался.

При установке двухпозиционного переключателя в положение ДОЗАРЯД. ток заряда (контролируемому по амперметру), может находится в пределах (4±1)А, в зависимости от степени разряженности аккумуляторной батареи. При установке двухпозиционного переключателя в положение ЗАРЯД.

ток заряда (контролируемому по амперметру), может находится в пределах (10± 0,1 1,0 )А, в зависимости от степени разряженности аккумуляторной батареи.

Не рекомендуется производить заряд и дозаряд аккумуляторной батареи повышенным током. Придерживайтесь рекомендаций завода-изготовителя аккумулятора. После завершения зарядки отключите зарядное устройство от сети питания, отсоедините зажимы от клемм аккумулятора. Прибор готов к хранению.

Необходимо содержать в чистоте подключающие зажимы, так как попадание кислоты вызывает коррозию и нарушение электрического контакта в процессе зарядки аккумуляторной батареи. Рекомендуем смазывать зажимы смазкой типа Литол.

ПОРЯДОК ИСПОЛЬЗОВАНИЯ ЗУ РАССВЕТ-2

5.1.3. Под крышкой 12 установлен предохранитель. Крышка 12 крепится к корпусу 1 винтом. Для обеспечения доступа к предохранителю при его замене необходимо снять крышку 12.

Примечание. Ввиду непрерывного совершенствования конструкции УЗ возможны несущественные отличим в изделии от описанного выше.

5.2. Проверка работоспособности:

5.2.1 Для проверки работоспособности УЗ необходимо:
1) установить ручку 5 в крайнее левое положение;
2) нажать кнопку 3-ручной режим работы.
3) подключить шнур питания 9 к сети, при этом должен светиться индикатор сети 6;
4) подсоединить к зажимам И автомобильную 12 В лампу мощностью 21 Вт (21 кд);
5) нажать кнопку «Контроль» 4 и, не отпуская ее, повернуть ручку 5 по часовой стрелке, при этом лампа и индикатор тока 7 должны светиться. При отжатой кнопке 3 — автоматический режим работы — свечение лампы будет пульсирующим.

6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

6.1. После хранения УЗ на холоде или после перевозки в зимних условиях перед включением в сеть выдержите его при температуре воздуха помещения в течение 4 часов.

6.2. Кнопку 3 установить в положение требуемого режима работы «Авт» (автоматический) или «Руч» (ручной). Зажимы 11 подсоединить к клеммам аккумуляторной батареи согласно маркировке. Шнур питания 9 подключить к сети.

6.3. Заряд 12В и 6В аккумуляторных батарей в ручном режиме:

6.3.1. Ручкой 5 установить требуемый зарядный ток, величина которого должна соответствовать указанной в инструкции на аккумуляторную батарею. При наличии тока должен светиться индикатор 7. Величина напряжения устанавливается автоматически и по мере заряда батареи будет возрастать при неизменной силе тока.

Примечания:
I. Величина напряжения исправных свинцово-кислотных аккумуляторных 6В батарей повышается в конце их заряда до 8.1В, 12В — до 16.2 В
2. Признаком окончания заряда батареи является обильное газовыделение, постоянство напряжения и плотности электролита во всех аккумляторах а течение двух часов.
3. Разность плотностей электролита полностью заряженной батареи в каждом аккумуляторе не должна превышать 0,01г/см 3 . Если разность превышает указанную величину, то плотность электролита необходимо откорректировать.
