Замена сальника распредвала на ваз 2113, ваз 2114, ваз 2115

Снятие распредвала

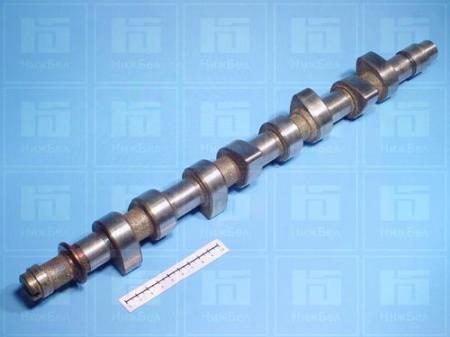

Распредвал ваз 2110 8 клапанов

Так можно определить значение шума, проверить его месторасположение, составить точный план действий по замене оборудования. Необходимо произвести ремонт тех частей, которые повреждены. Так как люфт распределительного вала необходимо устранить, данную деталь, для начала, необходимо извлечь из двигателя автомобиля. Для проведения данной работы необходимо соблюдать правила, которые помогут и в случае поломки:

• Снимается задняя крышка ремня привода газораспределительного механизма.
• Та же участь преследует крышку головки блока цилиндров.
• Так как работа весьма специфическая, возможно повреждение датчика давления масла. Его необходимо отсоединить или как минимум отсоединить провода.
• Используя торцовый ключ с цифрой «8» необходимо произвести откручивание 20-ти болтов, которыми крепится корпус подшипников распределительного вала.

• Удаляется корпус подшипников распределительного вала.
• На технологических отверстиях установлены специфические заглушки. Их здесь две штуки. Их необходимо удалить из их мест расположения.
• Производится демонтаж распределительного вала выпускных клапанов.
• Осуществляется отсоединение распределительного вала для впускных клапанов.
• С каждого вала необходимо удалить сальники.
• После снятия сальников необходимо внимательно рассмотреть каждую шейку и кулачок механизма. Он не должен иметь трещин, царапин и других видимых повреждений.

Сборка и установка – дело специфическое

Распредвал ваз 2110 16 клапанов

Слегка необычна установка данного механизма в предыдущее положение. Если большинство деталей и механизмов автомобиля можно установить в обратном порядке разборке, то распределительные валы требуют особого подхода к сборке:

• Первым делом следует произвести полное смазывание всех частей распределительного вала машинным маслом.
• Распределительные валы, после процесса смазки, аккуратно, укладываются в головку блока цилиндров.

• 1006014 – распределительный вал выпускных клапанов.
• 1006015 – распределительный вал впускных клапанов.

Также, вал выпускных клапанов имеет особый поясок.

На плоскости корпуса подшипников не следует наносить много данного герметика. При его излишке может случиться закупоривание масляных каналов.

• Наносится тонкий слой герметика на головки блока цилиндров, корпус подшипников (нижнюю часть), возле свечных каналов.
• Производится монтаж головки блоков цилиндров. Шпоночные пазы должны быть расположены кверху.
• Производится установка корпуса подшипников на головку блока цилиндров. Болты постепенно зажимаются. Необходимо зажимать каждый по несколько оборотов. Болты крепления, после соприкосновения поверхностей механизмов, необходимо закручивать по два (каждый напротив друга расположенный болт необходимо зажимать одновременно и постепенно).

Распределительный вал и ГБЦ

• Устанавливаются сальники распредвалов. Возвращаются на место снятые заглушки.
• Некоторые детали смазываются чистым моторным маслом (каналы свечей зажигания, резиновые уплотнительные кольца).
• Последующая сборка происходит аналогично разборке, но в обратной последовательности.

Для устранения люфта распределительного вала можно расточить деталь. Если есть возможность приобрести новые детали, данный способ будет отличным вариантом. Стоимость валов может варьироваться от места продажи, наценок продавца. Следует отметить, что если навыки работы с токарным оборудованием отсутствуют, необходимо обратиться к специалистам из СТО. Просмотр соответствующего видео и фото – материалов поможет в работе своими руками. Главное – это делать все, как того требует инструкция. Если все делать самостоятельно, цена вопроса будет низкой, ведь придется только покупать расходные материалы, не платя за услуги по ремонту.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Заглушите мотор если он работает.

2. Снимите «-» клемму АКБ .

3. Отсоедините разъем питания датчика фаз.

4. Головкой на «10» откручиваем болт крепления датчика распредвала.

5. Достаем датчик, производим визуальный осмотр, а также при необходимости проверяем его по вышеописанному принципу. Если ДПРВ неисправен — замените его новым.

6. Сборка производится в обратном порядке. После замены заведите мотор и проверьте не горит ли «Чек». Сделайте тестовый заезд для того, чтобы проверить что все в норме.

• Peugeot
  • 206
  • 307
  • 308
• Renault
  • Duster
    • Двигатель и его системы
    • Кузов и система отопления
    • Трансмиссия
    • Общее
    • Тормозная система
    • Подвеска
    • Электрика
  • Kaptur
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
  • Logan
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Megane
    • Двигатель и его системы
    • Комплектации
    • Кузов и система отопления
    • Топливо и ГСМ
    • Тормозная система
    • Трансмиссия
    • Ходовая
    • Электрооборудование
  • Symbol
• Lada
  • Granta
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Электрика
    • Тормозная система
    • Подвеска
    • Трансмиссия
  • Largus
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Kalina
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Vesta
    • Двигатель и его системы
    • Общее
    • Тормозная система
  • Priora
  • 2112
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • 2114
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
• Fiat
• Chevrolet
  • Aveo
  • Cobalt
  • Lacetti
  • Lanos
  • Niva
• Сервисы
  • Проверка комплектации по ВИН-коду Ситроен и Пежо
  • Код разблокировки магнитолы
  • Вопрос специалисту!
  • Расчёт окупаемости газового оборудования
  • Составление договора купли-продажи
• Эксплуатация
• ПДД
• О проекте

CarFrance.ru » Lada » 2114 » Двигатель и его системы » Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Замена прокладки ГБЦ на ВАЗ 2109

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

https://youtube.com/watch?v=pW9OyNFXEcU

1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
2. Снимите термостат, только не забудьте перед этим слить ОЖ.
3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
4. Отключите приемную трубу глушителя от выпускного коллектора.
5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
8. Аналогичным образом отключите центральный высоковольтник.
9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
11. Отключите питающую проводку от электромагнитного клапана.
12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
13. Отключите трубку от вакуумного корректора зажигания.
14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
16. Немного раскачайте головку рывками, после чего снимите элемент.
17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно . Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

• силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
• также может снизиться мощность автомобильного мотора;
• когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
• возникают трудности с запуском двигателя;
• компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

• поврежден корпус девайса, тогда единственным выходом будет замена датчика;
• произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
• естественный износ датчика — от этого никуда не уйти, датчик придется менять;
• произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

1. Сначала следует отключить зажигание и открыть капот автомобиля.
2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Действия по замене распредвала на Lada 2114

Предупреждаем, что действия описанные ниже, подразумевают вмешательство в ключевые системы автомобиля. Игнорирование предложенного алгоритма и сопутствующих рекомендаций приведет к необратимым последствиям — в частности, к выходу из строя ДВС. Если Вы не уверены в своих силах, то лучше обратитесь за квалифицированной помощью профессиональных автомехаников. Изложенный ниже материал ориентирован на опытных автолюбителей, которые разбираются в устройстве автомобиля.

Для работ по замене сальников распредвала Ваз 2114 или непосредственно самого распределительного вала автовладельцу понадобятся:

• Набор ключей: накидные, рожковые, торцевые головки — все пойдет в ход;
• Тара под крепеж и мелки детали;
• Набор отверток;
• Герметик;
• Ключ-динамометр (рисунок ниже).

Алгоритм ремонтных работ:

1. Демонтируем шкив распредвала;
2. Вытаскиваем шпонку шкива из паза распределительного вала;
3. Откручиваем гайку крепления системы газораспределения;
4. Демонтируем гайки крепления кронштейна к тросу;
5. Демонтируем шланги отвода картерных газов, предварительно ослабив хомутики;
6. Демонтируем крышку клапанов двигателя, свинтив гайки;
7. Снимаем прокладку под крышкой;
8. Откручиваем болты и гайки и после этого снимаем заглушку;
9. Откручиваются гайки корпуса подшипников распределительного вала. Ни в коем случае нельзя откручивать гайку сразу — их нужно ослаблять постепенно, дабы избежать излома крепежа и уменьшить натяжение пружин. Делаем так: ослабили незначительно одну гайку — перешли к другой. И так продолжаем, пока не открутим все десять штук.
10. Убираем корпус распредвала и отводим от головки блока цилиндров крышку привода ремня ГРМ;
11. Снимаем распредвал;
12. Извлекаем сальник распредвала;
13. Перед установкой новой детали зачищаем полость вала от нагара, остатков смазки и герметика. Также нужно очистить соприкасающиеся элементы головки блока цилиндров и подшипников;
14. Наносим свежую смазку на опоры распредвала и «кулачки»;
15. Укладываем вал в опоры ГБЦ. Кулачки 1-го цилиндра должны быть направлены вверх;
16. Наносим свежий герметик на места соприкосновения ГБЦ и подшипников;
17. Ставим крышку корпуса головки блока цилиндров и закручиваем гайки в несколько кругов, постепенно усиливая натяжение пружин и прилегание подшипников к ГБЦ;
18. Итоговая степень затяжки гаек не должна превышать значения в 2,2 кг/см;
19. Вытираем проступившие излишки герметика и устанавливаем сальник;
20. Устанавливаем ременной привод и зубчатый шкив;
21. Вращаем коленвал по часовой стрелке до совпадения установочных меток на шкиве коленвала и тыльной крышке привода ремня ГРМ;
22. Вращаем коленвал так, чтобы шкив распредвала «шагнул» приблизительно на 2-3 зубца;
23. Измеряем зазоры 1-го и 3-го кулачков. Зазор для впускных клапанов — 0,2 мм, для выпускных — 0,35 мм.
24. Замена распредвала на «четырнадцатой» завершена.

Разумеется, для выполнения описанных манипуляций требуется демонтаж ДВС. Проводите работы в сухом и хорошо освещенном гаражном боксе. После замены распредвала обязательно залейте новое масло в ДВС. Смазка должна быть новой вне зависимости от сроков предыдущей замены.

Если после проведенных работ мотор стал работать ровнее, нормализовался расход топлива, исчезли посторонние шумы и вибрации, то ремонтный комплекс завершен успешно. Новый распределительный вал при бережной эксплуатации прослужит не менее 80 000 км.

Если у Вас остались вопросы о процедуре замены распредвала ваз 2114 8 клапанов, то ознакомьтесь с полезным тематическим видео

Распределительный вал — крайне надежная и, можно сказать, практически не убиваемая деталь. Он имеет очень большой срок службы, а внештатные поломки его случаются крайне редко. Тем не менее, многие автолюбители все же интересуются — как заменить распредвал ваз 2114 в случае необходимости. О том, как это сделать, а так же о том, какие бывают виды распределительных валов — мы и поговорим сегодня.

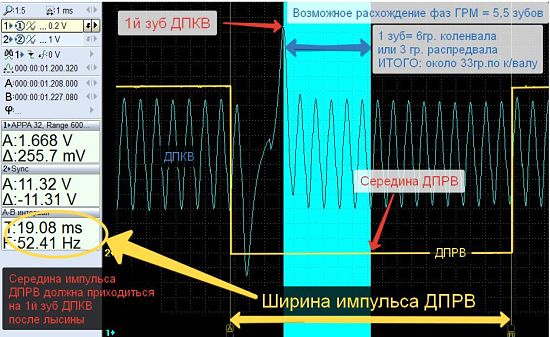

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

1. P0340 — Неисправность в цепи датчика положения распредвала
2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
5. P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

2.7. Снятие и установка распредвала

ОБЩИЕ СВЕДЕНИЯ

Распредвал и привод клапанов 4-цилиндрового бензинового двигателя

1. Крышки коренных подшипников 2. Гайка, 20 Н·м 3. Шпонка (работающая без затяжки) 4. Распредвал 5. Конусные сухари клапана 6. Наружная и внутренняя пружины клапана 7. Направляющая клапана. Ремонтное исполнение с буртиком 8. Головка блока цилиндров 9. Уплотнительное кольцо

10. Направляющие клапанов 11. Клапаны 12. Заглушка 13. Заглушка 14. Нижняя тарелка пружины клапана 15. Маслосъемный колпачок 16. Верхняя тарелка пружины клапана. Обозначение: широкая фаска снаружи, фаска внутри 17. Гидравлический тарельчатый толкатель

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять верхний кожух зубчатого ремня. 2. Снять крышку головки блока цилиндров. 3. Установить коленвал в положении ВМТ для 1 цилиндра (см. подраздел 2.5.2). Предупреждение Положение коленвала двигателя больше не изменять. 4. Ослабить зубчатый ремень и снять сверху с зубчатого колеса распредвала (см. подраздел 2.5.1). 5. Заклинить распредвал спереди шипом. Для этого вставить подходящий шип или прочную отвертку в отверстие зубчатого колеса распредвала и упереть в верхний край головки блока цилиндров. Для того чтобы избежать повреждения уплотняющей поверхности головки блока цилиндров, подложить деревянную прокладку. Прочно удерживая отвертку, ослабить болт крепления распредвала. Отвинтить и снять зубчатое колесо распредвала, в случае необходимости вбить легкими ударами резинового молотка. Снять шпонку с распредвала. 6. Пометить все крышки коренных подшипников. Четыре крышки, справа-налево, смотря по ходу движения, пометить цифрами от 1 до 4. 7. Снять крышки 1 и 3. Затем отвинтить крест-накрест попеременно крышки 2 и 4. 8. Вынуть распредвал. Предупреждение Если будут выниматься тарельчатые толкатели, их надо пометить для того, чтобы снова можно было установить на прежние места. Складывать тарельчатые толкатели поверхностью скольжения (смещая в сторону распредвала) вниз.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой при необходимости
можно проверить биение распредвала в заводских условиях. Граница износа:
0,01 мм.
2. Если на
двигателе с большим пробегом или шумами в приводе клапанов вновь будет
устанавливаться прежний распредвал, рекомендуется проверить осевой
зазор. Граница износа: 0.15 мм. Измерение проводится при снятых тарельчатых
толкателях и установленных первой и последней крышках коренных подшипников.
3. Установить новое уплотнительное
кольцо распредвала. Предварительно смазать маслом губы и внешний край
уплотнительного кольца.

4
Сделать пробную установку крышек подшипника,
обращая внимание на положение центров. Крышки должны быть установлены
так, чтобы отверстия крышек и головки блока цилиндров совпадали
При
этом обращать внимание на метки

5. Если снимались тарельчатые толкатели,
установить их на прежние места. Тарельчатые толкатели смазать тонким
слоем масла и при установке не перекашивать.

Предупреждение
Тарельчатые
толкатели местами менять нельзя!

6. Смазать маслом и установить распредвал.

Предупреждение
При этом кулачки
1 цилиндра должны быть направлены вверх. Установить крышки подшипников
согласно меткам

Обращать внимание на положение центров

7. Затянуть крышки 2 и 4 крест-накрест
моментом 20 Н·м.

8. Установить 1 и 3 крышки и затянуть
моментом 20 Н·м.

9. Установить шпонку распредвала.
Установить приводную шестерню и затянуть моментом 80 Н·м, удерживая
при этом зубчатое колесо шипом.

10

Надеть зубчатый ремень на зубчатое
колесо распредвала, обращая внимание на правильное положение промежуточного
вала и виброгасителя (см. подраздел 2.5.2)

11. Натянуть зубчатый ремень (см.
подраздел 2.5.1).

12

Установить новую прокладку крышки
головки блока цилиндров, осторожно затянув болты крышки моментом 10
Н·м. 13

Установить ограждение зубчатого
ремня

13. Установить ограждение зубчатого
ремня.

Предупреждение
Если будут
установлены новые тарельчатые толкатели, двигатель в течение примерно
30 минут запускать нельзя, в противном случае клапана упрутся в
поршни!

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла. Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

Самым первым и основным признаком выхода из строя сальника коленвала считается потеря его герметичности.

Течь масла из-за прохудившегося сальника коленвала

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

• Износ по естественным причинам, ввиду истечения срока эксплуатации.
• Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
• Повреждения механического типа.
• Материал не оригинальный, сделан с нарушением производственных технологий.

Обратите внимание, что при увеличении расхода масла, ввиду протечек сальника коленвала, непременно под машиной будут наблюдаться следы масла, они хорошо заметны и не оставят никакого владельца без внимания. >

>

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Схемы газораспределительного механизма

ГРМ легкового авто состоит из следующих элементов:

• шестерни (звездочки) коленвала;
• шестерни (звездочки) распредвала;
• приводного ремня или цепи;
• распределительного вала;
• клапанов головки блока;
• натяжителей и успокоителей, натяжных роликов (эти детали могут быть разными в зависимости от устройства ГРМ).

Приводной ремень или цепь надевается на шестерни коленвала и распредвала, и передает движение от коленчатого вала (КВ) р/валу. Кулачки РВ открывают и закрывают клапана, тем самым обеспечивая наполнение цилиндров рабочей смесью. В момент сжатия смесь воспламеняется, в цилиндрах ДВС происходит рабочий цикл.

На многих современных ГБЦ в конструкции предусмотрено 4 клапана на цилиндр. Чтобы приводить в движение большое количество клапанов, нужно достаточно много кулачков, поэтому нередко в газораспределительном механизме устанавливаются по два РВ.

• 1 Схемы газораспределительного механизма
• 2 Неисправности ГРМ
• 3 Замена распредвала ВАЗ
• 4 Замена р/в на автомобилях ВАЗ 2101-07
• 5 Замена р/вала ВАЗ 2114 (8 клапанов)
• 6 Замена вала ВАЗ 2110 (16 клапанов)
• 7 Замена распредвалов Опель
• 8 Замена распредвала Шевроле
• 9 Замена распредвала Рено
• 10 Цена замены

Видео «Устранение стука»

В этом видео (канал Автовладелец) показана работа двигателя ВАЗ 2114 8 кл со стуком. И какой выход из данного положения.

Распредвал на автомобилях ВАЗ 2109-2108 приходится менять довольно редко, и делать это нужно только в том случае, если на шейках и кулачках есть ощутимый износ. Проверить его без специального оборудования можно даже руками: проведя ногтем по шайкам и кулачкам поперек палец не должен не за что цепляться, то есть канавок и неровностей быть не должно. Если даже пальцем чувствуется выработка, то распределительный вал необходимо заменить новым.

Вся работа по снятию и установке выполняется без каких-либо проблем даже в домашних условиях, ведь даже для такой, казалось бы, сложной работы, инструмента надо совсем немного. Список необходимого приведен ниже:

• Шестигранник на 5 или аналогичная бита с держателем
• Ключ на 13 рожковый или накидной
• Головка торцевая на 10 глубокая
• Удлинитель
• Трещоточная рукоятка

Прежде чем приступать к выполнению этого ремонта, нам необходимо будет выполнить следующие действия:

1. Снять воздушный фильтр
2. Снять топливный насос
3. Демонтировать трамблер
4. Снять звезду распредвала, предварительно скинув ремень ГРМ с нее. Об это читайте подробнее здесь.

Также, нужно отсоединить корпус привода вспомогательных агрегатов, на который, кстати, устанавливается трамблер. Для этого как раз-таки и понадобится шестигранник, где им откручиваем болтик крепления корпуса:

И затем отсоединяем его, при необходимости поддев тонкой плоской отверткой на стыке с головкой блока цилиндров:

Затем можно приступать к отворачиванию гаек крепления корпуса распредвала на ВАЗ 2109-2108, и всего придется открутить 10 штук. Ниже на фото все они промаркированы:

Если в корпус планируется менять на новый, то из старого необходимо выкрутить шпильки крепления клапанной крышки, вывернув их при помощи глубокой головки и трещотки. После чего можно снимать корпуса, короткий и длинный, так как больше их ничего не держит:

Ну и остается извлечь сам распредвал из постели, подняв его вверх:

Если вал нуждается в замене, то новый можно купить практически в любом магазине автозапчастей, цена которого составляет на ВАЗ 2109-2108 в пределах 800-900 рублей

Установка производится в обратном снятию порядке и стоит обратить внимание, что при замене распределительного вала придется после сборки регулировать клапана — соответственно покупать новые регулировочные шайбы подходящего размера

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

1. Поддомкрачиваем правую часть автомобиля.

   Устанавливаем автомобиль на домкрат

2. Под капотом откручиваем защитный кожух ГРМ.

   Откручиваем крепежные болты кожуха ГРМ

   Демонтаж нижнего крепления кожуха ГРМ

   Демонтируем открученный кожух с мотора

3. Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

   Устанавливаем метки на распредвале и блоке

4. На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока метка на распредвале и маховике не совпадет с метками на блоке.

   Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

5. Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся скидывать ремень ГРМ. Подробнее о снятии и последующей установке с правильным натяжением здесь. Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
6. Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана.
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма, также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах, а также плохой зажигательный момент топливной смеси.
• Другие последствия.
