Распределительный вал: что это

Принцип работы распредвала

Распределительный вал имеет особую форму: на типичном цилиндрическом валу расположены кулачки и шейки распредвала. Подшипник распредвала имеет форму втулки либо вкладыша и принудительную систему смазки.

Втулка и вкладыши распредвала

Распредвал совершает вращение вместе с коленчатым валом двигателя, но вращается в 2 раза медленней. Для вращения распредвала используются цепные, ременные, зубчатые передачи. Благодаря форме кулачков распредвала формируются фазы газораспределения, клапана открываются в нужный момент, обеспечиваются условия работы двигателя. Изменяя геометрию кулачков, можно добиться улучшения работы двигателя.

Распредвал Nissan Patrol1 — болты; 2 — приводная шестерня распределителя; 3 — шайба; 4 — звездочка распредвала; 5 — упорная пластина; 6 — шпонка; 7 — рабочий выступ кулачка; 8 — распределительный вал;9 — опорная шейка распредвала.

Через различные толкатели, рокеры, либо почти напрямую через гидрокомпенсаторы кулачок распредвала нажимает на подпружиненный клапан, открывая его. Далее, проходя вершину кулачка, клапан открывается на максимальное расстояние и плавно закрывается проходя по обратной его части. Геометрия кулачков распредвала позволяет относительно плавно взаимодействовать с толкателями клапана, от их формы зависит характеристика распредвала.

На распредвале кулачки расположены под особыми углами, благодаря чему и формируются фазы газораспределения. На разных двигателях углы фаз могут немного отличаться. Например, если сравнивать бензиновый двигатель и дизель, стандартные распредвалы, рассчитанные на городскую езду, будут иметь похожее строение.

На двигателях с ЭБУ устанавливается датчик распредвала. Это устройство постоянно определяет его положение, что позволяет синхронизировать электронные системы подачи топлива с работой клапанов.

Привод распредвала

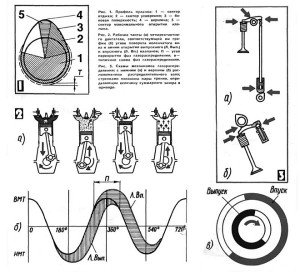

Геометрические формы кулачков

Отдельно стоит остановиться на шестернях распредвалов. Механизм ГРМ требует точной их настройки. Зачастую достаточно выставить элементы по «контрольным точкам». Для более точной настройки работы распредвала существует разрезная шестерня распредвала. Принцип в том, что зубцы шестерни фиксируются на болтах относительно ее основания. Открутив болты можно, корректировать положение шестерни на 5-10º, что позволяет выставить ГРМ в более оптимальное положение.

Разрезная и простая шестеренки распредвала двигателя ВАЗ 2106

На современных дорогих двигателях этот процесс автоматизирован, применяются муфты распредвала с гидравлическим управлением. Датчик положения распредвала сообщает бортовым компьютерам текущий угол и обороты, что позволяет управлять фазами газораспределения, корректировать их для разных режимов двигателя.

ГРМ с гидроуправляемыми муфтами

Толкатели

Усилия от кулачков распределительного вала к клапану или штанге передают толкатели. Они же воспринимают и боковые уси­лия, возникающие при вращении кулачков распределительного вала. Толкатели подвергаются действию переменных нагрузок, имеющих динамический характер, следовательно, должны иметь износостойкие рабочие поверхности и малую массу. Для уменьше­ния массы толкатели выполняют пустотелыми.

В двигателях с нижним расположением клапанов применяются тарельчатые толкатели со сферической опорной поверхностью. Кулачок распределительного вала касается опор­ной части толкателя сбоку от оси стержня и имеет небольшую конусность. Благодаря такому устройству толкателя и кулачка тол­катель вращается во время вращения распределительного вала, что обеспечивает равномерный износ опорной поверхности. Для регу­лировки тепловых зазоров в стержень толкателяввернут регули­ровочный болт с контргайкой.

У двигателей с верхним расположением клапанов и нижним расположением распределительных валовтолкате­ли выполнены в виде пустотелого поршня, внутрь которого входит штанга. Нижний конец штанги смазывается маслом, стекающим по штанге. В толкателе имеется отверстие, через которое выте­кающее масло смазывает направ­ляющие втулки и кулачки рас­пределительного вала. Таких от­верстий может быть два. Торец толкателя, контактирующий с кулачком, наплавлен отбелен­ным чугуном, сами толкатели стальные. Для равномерного из­носа опорная часть толкателя делается сферической, а кулачок имеет конусность, что приводит к вращению толкателя во время работы двигателя.

Рычажные подвесные толкатели применяют на двигателях дизе­лей. В приливах толкателя установлена ось ролика, на которой в игольчатом подшипнике вращается ролик. Ролик при работе дви­гателя катится по поверхности кулачка распределительного вала. У этих толкателей трение скольжения заменено на трение каче­ния, что способствует уменьшению износа толкателя и поверхно­сти кулачка вала.

При верхнем расположении клапанов и распределительного вала (двигатели автомобилей ВАЗ-2110, -2111, -1111 и -11113) толкате­лиимеют форму стакана, в перевернутом виде надетого на кла­пан. В наружном днище толкателя выполнено кольце­вое углубление для укладки ре­гулировочных шайб, подбором толщины которых регулируется тепловой зазормежду толкателем и кулачком распределительно­го вала.

На двигателях ЗМЗ-4061 и -4063 автомобилей «ГАЗель» и на двигателях автомобилей ВАЗ-2112 применены гидротолкатели. Эти двигатели имеют распределительные валы для впускных и выпуск­ных клапанов. Каждый цилиндр имеет по два впускных и два вы­пускных клапана. Над каждым клапаном располагаются гидротол­катели. Гидротолкатели стальные, выполнены в виде цилиндри­ческого стакана с плунжерной парой и шариковым обратным кла­паном. На наружной поверхности стакана имеются кольцевая ка­навка и отверстие для подвода масла внутрь толкателя из магист­рали головки блока цилиндров. Наружная поверхность и торец толкателя нитроцементированы. Толкатели устанавливаются в от­верстиях головки блока цилиндров. Гидравлические толкатели ис­ключают необходимость регулировки зазора между толкателями и клапанами.

а—тарельчатый со сферической опорной поверх­ностью; б—цилиндрический (поршневой); в—рычажно-роликовый;1 — распределительный вал; 2—кулачок; 3—толкатель; 4— регулировочный болт; 5— контргайка; 6—штанга; 7—отверстие для слива масла; 8—пята; 9—ролик; 10—игольчатый под­шипник; 11 — ось ролика; 12—втулка; 13—вилка толкателя.

Механизм привода клапа­нов при верхнем расположении кла­панов и распределительного вала:

1— головка цилиндров; 2 — клапан; 3 — толкатель; 4 — корпус подшипников распределительного вала; 5 — распре­делительный вал; 6 — регулировочная шайба; 7 — маслоотражательный кол­пачок; А — зазор между кулачком и ре­гулировочной шайбой

1-корпус, 2-гидрокомпенсатор, 3-плунжер, 4-клапан гидрокомпенсатора, 5-пружина гидрокомпенсатора.

Во время работы двигателя масло под давлением из системы смазки поступает в корпус, отжимает клапан и заполняет гидрокомпенсатор и плунжер.

Когда двигатель не работает давления масла нет.

Плунжер может отойти от стержня клапана. Пружина компенсатора расправится, компенсатор прижмет к низу корпуса, а плунжер к стержню клапана, следовательно зазора нет. Тепловой зазор устанавливается между плунжером и днищем корпуса – автоматически. Первый раз применился в ЗМЗ-406.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;
• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Принцип работы распредвала

Распредвал находится в развале блока цилиндров. С помощью зубчатой или цепной передачи распредвал приводится в действие от коленчатого вала.

Вращение распределительного вала обеспечивает воздействие кулачков на работу впускного и выпускного клапанов. Это происходит в строгом соответствии с фазами газораспределения и порядком работы цилиндров двигателя.

Для правильной установки фаз газораспределения существуют установочные метки, расположенные на распределительных шестернях или на приводном шкиве. С этой же целью кривошипы коленвала и кулачки распредвала должны быть в строго определенном положении, относительно друг друга.

Благодаря установке, производимой по меткам, соблюдается последовательность чередования тактов – порядок работы цилиндров двигателя. Порядок работы цилиндров зависит от их расположения и конструктивных особенностей коленвала и распредвала.

Как выбрать распределительный вал

Это один из немногих случаев, когда правильно выбрать запчасть можно только по VIN-коду . Дело в том, что даже в одной линейке автомобилей распредвал может устанавливаться по-разному, различной может быть система газораспределения, профиль кулачков и т.д. Так что если кода у вас нет, поиск придется вести по техническим данным автомобиля и рисковать купить не то, что подойдет.

Иногда практикуется изготовления распределительных валов под заказ. Это очень дорого и требует использования значительных экспертных мощностей. Причем изготовление детали, скажем, под тюнингованый автомобиль, может определить будущую специфику вождения транспортом. Можно создать вал под спортивную манеру езды, из-за чего транспорт наберет в мощности и потреблении топлива, а можно и под городскую – вариант экономный , но не гарантирующий полной реализации мощности двигателя.

Как бы вы ни выбирали распредвал, помните: если геометрия новой детали отличается от старой даже на считанный миллиметр, вы рискуете сломать двигатель и в будущем потратить еще большие деньги на ремонт.

Как выбрать распределительный вал

Новый распредвал необходимо подбирать, исходя из причины замены:

• Замена испорченной детали на новую. В этом случае взамен вышедшей из строя модели подбирается аналогичная.
• Модернизация двигателя. Для спортивных автомобилей используются специальные распредвалы совместно с системой смены фаз газораспределения. Моторы для повседневной езды тоже модернизируют, например, повышая мощность за счет регулировки фаз при помощи установки нестандартных распредвалов. Если нет опыта в выполнении таких работ, то лучше это доверить профессионалам.

На что следует ориентироваться, подбирая нестандартный для конкретного двигателя распредвал? Основной параметр – кулачковый развал, максимальный подъем клапана и угол перекрытия.

О том, как эти показатели влияют на характеристики двигателя, смотрите в следующем видео:

Как выбрать распределительный вал (часть 1)

Watch this video on YouTube

Стоимость нового распределительного вала

По сравнению с капитальным ремонтом всего двигателя стоимость замены распредвала незначительна. Для примера, новый вал для отечественного автомобиля стоит в пределах 25 долларов. За настройку фаз газораспределения в некоторых мастерских возьмут 70 у.е. За капитальный ремонт мотора вместе с запчастями придется заплатить порядка 250 долларов (и это в гаражных СТО).

Как видно, лучше вовремя проводить техническое обслуживание и не подвергать мотор чрезмерным нагрузкам. Тогда он прослужит своему хозяину долгие годы.

Каким брендам отдать предпочтение

Рабочий ресурс распределительного вала напрямую зависит от того, насколько качественный материал использует производитель, создавая данную деталь. Мягкий металл будет сильнее изнашиваться, а перекаленная может лопнуть.

Самый качественный и надежный вариант – компания ОЕМ. Это производитель разного оригинального оборудования, продукция которого может продаваться под названием разных брендов, но в документации будет указано, что деталь ОЕМ.

Среди продукции данного производителя можно найти деталь на любой автомобиль. Правда, стоимость такого распредвала будет очень дорого по сравнению с аналогами конкретных брендов.

Если необходимо остановиться на более дешевом распредвале, то неплохим вариантом являются:

• Немецкий бренд Ruville;
• Чешский производитель ET Еngineteam;
• Британский бренд АЕ;
• Испанская фирма Ajusa.

Минусов при выборе распределительного вала перечисленных производителей является то, что во многих случаях на конкретную модель они не создают детали. В таком случае нужно будет либо покупать оригинал, либо обращаться к проверенному токарю.

Перспективы развития

Несмотря на элегантность и простоту решения задачи управления газораспределительным механизмом, предложенную инженерами еще полторы сотни лет назад, дальнейшее развитие двигателей внутреннего сгорания наталкивается на серьезные ограничения. Дело в том, что распредвал, являясь элементом механической системы не обеспечивает должной гибкости регулирования. Жестко заданные фазы газораспределения подбираются опытным путем на заводе-изготовителе и являются неким компромиссным вариантом, рассчитанным на усредненный режим работы двигателя.

На деле, в различных условиях работы двигателя оптимальными являются разные алгоритмы управления клапанами. Так, в режиме холостого хода узкие фазы более приемлемы, а при увеличении оборотов фазам следует расширяться, входя в перекрытие. Высота подъема клапана также ограничена высотой кулачка и влечет за собой использование «костыля» в виде дроссельной заслонки.

Крупные производители постоянно разрабатывают и патентуют различные системы, позволяющие адаптировать работу ГРМ к внешним условиям. В большинстве своем такие доработки касаются совершенствования формы распредвала и систем его привода. Однако, наиболее вероятным является полный отказ от распредвала и возложение функции управления клапанами на независимые системы линейного перемещения, управляемые электронным блоком управления. Один из опытных образцов такого двигателя был установлен на серийный автомобиль Saab, продемонстрировав увеличение мощности с одновременных снижением расхода топлива.

Типы размещения распредвала в двигателе

В зависимости от типа двигателя в нем может находиться один, два и даже четыре вала газораспределительного механизма. Чтобы легче было определить тип ГРМ, на крышку головки блока цилиндров наносится следующая маркировка:

SOHC. Это будет рядный или V-образный мотор с двумя или тремя клапанами на один цилиндр. В нем распредвал будет один на ряд. На его стержне имеются кулачки, управляющие фазой впуска, а немного смещенные – отвечающие за фазу выпуска. В случае моторов, выполненных в форме V, таких валов будет два (по одному на ряд цилиндров) или один (помещается в развал между рядами).

DOHC. Эта система отличается от предыдущей наличием двух распредвалов на один ряд цилиндров. В этом случае каждый из них будет отвечать за отдельную фазу: один – за впуск, а другой – за выпуск. На однорядных моторах валов ГРМ будет два, а на V-образных – четыре. Такая технология позволяет уменьшить нагрузку на вал, что увеличивает его ресурс.

Газораспределительные механизмы также отличаются по размещению валов:

Боковое (или нижнее) (двигатель OHV или «Толкателя»). Это старая технология, которая использовалась в карбюраторных моторах. Среди преимуществ такого типа – простота смазки движущихся элементов (размещается прямо в картере двигателя). Основной недостаток – сложность обслуживания и замены. В этом случае кулачки давят на толкатели коромысла, а те передают движение на сам клапан. Такие модификации моторов малоэффективны на повышенных оборотах, так как в них присутствует большое количество элементов управления моментом открывания клапанов. Из-за повышенной инерции страдает точность фаз газораспределения.

Верхнее (OHC). Такая конструкция ГРМ используется в современных моторах. Этот узел легче обслуживать и ремонтировать. Один из недостатков – сложная система смазки. Масляный насос должен создавать стабильное давление, поэтому необходимо пристально следить за интервалами замены масла и фильтра (о том, на что ориентироваться, определяя регламент таких работ, рассказывается здесь). Такое устройство позволяет использовать меньше дополнительных деталей. В этом случае кулачки воздействуют непосредственно на толкатели клапанов.

Как обнаружить дефект распредвала

При верхнем расположении распределительных валов первый же визуальный осмотр механика поможет быстро выявить возможные дефекты детали. Ведь при этом расположении распредвалов, после демонтажа клапанной крышки, доступ к распределительным валам становится свободным. Различные дефекты на распредвале могут быть видны невооруженным взглядом. Естественно, перед демонтажем клапанной крышки опытный мастер проверит работу двигателя с целью выявления характерных шумов в работе распредвала. Единственное, что часто тяжело выявить даже визуально эти дефекты кулачков, которые при износе не имеют заметных меток повреждения.

Если причиной повреждения распредвала являются подшипники, то обнаружить это можно только после разборки верхней части двигателя. Например, на изношенных подшипниках распредвалов легко обнаружить абразивные метки. В этом случае нужно заменить подшипники на новые.

За что отвечает датчик распредвала

В двигателях с карбюратором к распредвалу подсоединяется трамблер, который определяет, какая фаза выполняется в первом цилиндре – впуск или выпуск.

В инжекторных ДВС трамблера нет, поэтому за определение фаз первого цилиндра отвечает датчик положения распредвала. Его задача не идентична функционалу датчика коленвала. За один полный оборот вала ГРМ коленвал провернется вокруг оси дважды.

ДПКВ фиксирует ВМТ поршня первого цилиндра и подает импульс на формирование разряда для свечи зажигания. ДПРВ подает сигнал на ЭБУ, в какой момент нужно подать топливо и искру в первый цилиндр. Циклы в остальных цилиндрах происходят поочередно в зависимости от конструкции двигателя.

Датчик распредвала состоит из магнита и полупроводника. На валу ГРМ в районе установки датчика имеется репер (небольшой металлический зуб). Во время вращения этот элемент проходит мимо датчика, благодаря чему магнитное поле в нем замыкается и образуется импульс, идущий на ЭБУ.

Электронный блок управления фиксирует скорость импульсов. По ним он ориентируется, когда в первом цилиндре выполнить подачу и воспламенение топливной смеси. В случае установки двух валов (один на такт впуска, а другой – выпуска), будут установлены по датчику на каждом из них.

Что произойдет, если датчик выйдет из строя? Этому вопросу посвящено данное видео:

ДАТЧИК ФАЗ ЗАЧЕМ ОН НУЖЕН ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ ДПРВ

Watch this video on YouTube

Если мотор оснащен системой смещения фаз газораспределения, то от частоты импульсов ЭБУ определяет, в какой момент нужно выполнить задержку открытия/закрытия клапанов. В этом случае двигатель будет оснащен дополнительным устройством – фазовращателем (или гидроуправляемой муфтой), которое проворачивает распредвал для изменения времени открытия. Если датчик Холла (или распредвала) неисправен, то фазы газораспределения не будут меняться.

Принцип работы ДПРВ в дизелях отличается от применения в бензиновых аналогах. В этом случае он фиксирует положение всех поршней в верхней мертвой точке в момент сжатия топливной смеси. Это позволяет точнее определить положение распредвала относительно коленвалу, что стабилизирует работу дизеля и облегчает его запуск.

В конструкцию таких датчиков добавлены дополнительные реперы, положение которых на задающем диске соответствует наклону конкретного клапана в отдельном цилиндре. Устройство таких элементов может отличаться в зависимости от фирменных разработок разных производителей.

Классификация спортивных и тюнингованных распредвалов

Естественно, что для разных автомобилей используются различные спортивные распределительные валы. Однако, все они подразделяются на несколько классов. Данная классификация в первую очередь указывает диапазон работы двигателя, на котором вал дает максимальную эффективность.

Низовые

Так различают низовые распредвалы. Данный вид валов обеспечивает небольшую величину подъема клапана, но при этом отсутствует зона перекрытия клапанов (когда впускной и выпускной клапан приоткрыт одновременно). В этом случае предотвращается попадание рабочей смеси из камеры сгорания обратно во впускной тракт. Однако, малая высота подъема вызывает попадание недостаточного количества смеси на высоких оборотах, что уменьшает максимальную мощность. В связи с этим такой класс распредвалов применяется для автомобилей городской ориентации – ситикары.

Преимуществом низовых распредвалов является высокий показатель крутящего момента на низких оборотах. Это позволяет резко ускорятся с места (на светофорах, перекрестках). На среднем диапазоне такие распредвалы ведут себя подобно серийным, а вот на высоких даже уступают им.

Универсальные

Данный класс распредвалов еще именуют «трасса-город». Они не слишком отличаются по показателям от серийных, и имеют высокие характеристики именно на средних оборотах двигателя.

Верховые распредвалы

Распредвалы так называемого «верхового» класса обладают широкой зоной перекрытия клапанов и обладают широкими фазами. Это способствует наполнению двигателя смесью на верхах, за счет увеличения показателя проходного сечения в клапанных зонах и благодаря такому эффекту, как инерционный наддув. Последнее явление представляет собой втягивание воздушно-топливной смеси в камеру сгорания, за счет выхода продуктов горения в выпускной коллектор. Получается как бы эффект вакуумного всасывания. В этом случае двигатель получает заметную прибавку в мощности, и крутящий момент имеет максимальное значение в зоне высоких оборотов. Однако, на низах это приводит к провалам в работе мотора за счет того, что часть смеси выталкивается обратно во впускной коллектор. Причем чем выше значения максимума крутящего момента по отношению к оборотам мотора, тем сильнее проявляется негативный эффект на низах. Именно верховые распредвалы еще подразделяют на два подвида верховые тюнинговые и верховые спортивные. Они отличаются друг от друга лишь фазовыми характеристиками.

Верховые спортивные распредвалы

Верховые спортивные распредвалы абсолютно не предназначены для движения в городских условиях. Они обладают значительным провалом на низких диапазонах работы двигателя, и максимальной отдачей лишь на предельных режимах работы.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;
• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Общее устройство клапанного ГРМ

Все основные узлы ГРМ уже обозначили, соберем эту информацию вместе. Итак, ключевые компоненты газораспределительного механизма, начиная от коленвала:

• привод, обеспечивающий механическую связь между коленвалом и сопряженным распредвалом (порой их несколько);
• распредвал (порой ряд валов, в полной зависимости от компоновки ДВС и общего количество клапанов);
• клапанная группа (состоит из клапанов (одного или нескольких впускных, а еще выпускных), зачастую специальных устройств, обеспечивающих взаимодействие непосредственно с распредвалом, прямая связь между распредвалом и группой впускных, выпускных клапанов почти не применяется, только через промежуточные механизмы);
• корпус (это та часть двигателя, где располагаются распредвал (несколько валов), а также еще клапанная группа ГРМ, компоненты иных систем, например, смазки).

Помимо этого современные двигатели, их ГРМ, как правило, оборудуются дополнительными узлами. То есть они на одних силовых агрегатах присутствуют, на других нет, не являются обязательными. Таких компонентов много, назовем те, которые встречаются практически всегда или очень часто. Это, прежде всего, датчики положения распределительного вала (ДПРВ, они же датчики Холла, определяют угловое положение механизма газораспределения, ставятся в том случае если двигатель оборудован ЭБУ, электронным блоком управления, из современных моторов таких 99,9 %). Помимо этого могут устанавливаться компоненты разных систем. Например, есть системы, обеспечивающие изменение фаз газораспределения, другие отключают цилиндры. Выделим и устройства, которые регулируют тепловые зазоры клапанов, сейчас это гидрокомпенсаторы (иногда гидроопоры), ранее использовались и другие.

 Следует понимать что это основные варианты, охватить все в рамках одной статьи практически невозможно, конструкционные решения используются различные, даже в рамках одной схемы. То есть лучше рассматривать каждый отдельно взятый двигатель обособленно. Расскажем обо всех компонентах в общем.

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку.

Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

• естественный износ распредвала;
• низкое качество масла;
• недостаточное давление масла;
• недостаточный уровень масла;
• нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
• механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.
