Система впрыска топлива (инжектор)

Что собой представляет и как функционирует система непосредственного впрыска

Система центрального впрыска Mono Jetronic Непосредственный впрыск считается одним из самых современных типов транспортировки топлива на бензиновых двигателях. Система непосредственной подачи считается инжекторной схемой для передачи горючего для бензиновых двигателей внутреннего сгорания с непосредственным впрыскиванием, у которого форсунки располагаются в головке блока цилиндров, а транспортировка при этом прямая. То есть бензин подается под неким давлением в камеру сгорания каждого цилиндра в противоположность стандартной схеме распределенного впрыскивания, где впрыскивание проходит во впускной коллектор.

Представленная идея разработчиков поспособствовала появлению прямой системы впрыскивания горючего, которая стала новым поколением. Как правило, прямой впрыск горючего применяется в самых современных двухконтактных и четырехконтактных двигателях внутреннего сгорания.

Непосредственный впрыск топлива имеет такое основное преимущество как уменьшение затрат топлива, при помощи функционирования мотора на достаточно бедных по составу горючих смесях. До сегодняшнего дня транспортировка горючего не была так распространена, и это обуславливалось такими причинами:

• Большее количество времени уделялось на образование топлива;
• Общепринятая на сегодня схема транспортировки в впускной трубопровод значительно упрощает устройство самой форсунки;
• Значительно упрощается устройство головки блока.

Функционирование схемы как “непосредственный впрыск топлива” основывается на транспортировке топлива непосредственно в камеру сгорания двигателя. Прежде чем разбираться с принципом работы непосредственной системы подачи горючего необходимо разобраться с её элементами. Устройство прямой схемы подачи горючего включает насос высокого давления (ТНВД), топливную рампу, форсунки, регулятор давления горючего, предохраняющий клапан и датчик высокого давления.

Основной функцией ТНВД является подача горючего к рампе, а после к форсункам под высоки давлением, соответствуя потребностям двигателя. В основе конструкции ТНВД лежит несколько плунжеров. Сам насос высокого давления начинает функционировать при помощи распределительного валика впускных клапанов. Регулятор давления обеспечивает дозированную подачу топлива ТНВД, при соответствии с форсунками. Располагается регулятор в ТНВД. Основной функцией топлива является распределение смеси по форсункам и предотвращение пульсации жидкостей в контуре. Предохраняющий клапан выполняет защитную функцию элементов системы впрыскивания от предельных давлений, которые возникают во время температурного расширения смеси.

ТНВД

Благодаря сигналам, исходящим от датчика высокого давления блок руководства двигателем может регулировать давление рампы.

Основные режимы функционирования непосредственного впрыскивания топлива

Режим обеднённой транспортировки применяется в том случае, когда нагрузка на двигатель находится на минимальном уровне, во время движения на снижающей или постоянной скорости. Стандартное или стехиометрическое соотношение бензина и воздуха в камере сгорания, которое необходимо для нормального зажигания и сгорания бензина считается таким – 14/7/1. Хотя если обороты двигателя постепенно или быстро снижаются, то его можно абсолютно безвредно поменять для уменьшения количества горючего. То есть в данном режиме доли воздуха могут достигать 65 градусов.

Стандартный режим применяется во время равномерного движения автомобиля с постоянной нагрузкой на двигатель транспортного средства. В представленном режиме горючое смешивается с воздухом в идеальных пропорциях, а это будет способствовать полному его сгоранию. Во время функционирования на форсированном режиме содержания уровень топливной смеси немного превышается. Благодаря этому развивается максимальная мощность, а это довольно целесообразно, например, для перегруженного транспортного средства, который движется в гору.

Процесс работы распределенного впрыска

Работа этой системы предполагает использование преднамеренно обедненной смеси, за счет этого происходит экономия бензина. По сути это должно приводить к понижению мощности, однако повышенная эффективность распрыскивания топлива позволяет этого избежать. Одно и то же количество топлива может сгорать по разному, в зависимости от размера капли разбрызгиваемого топлива. Чем меньше капля, тем выше вероятность получения тумана из смеси бензина и воздуха, в котором распространение пламени происходит более равномерно. Бензин в этом случае сгорает полностью без остатка, а значит, меньшее количество за счет эффективного мелкодисперсного впрыска может давать большее количество тепла.

Дополнительно за счет точного дозирования смеси и открытия форсунок в строго определенный момент происходит экономия. При помощи компьютера момент открытия форсунки, а также срок этого открытия оперативно меняются при изменении нагрузки на двигатель автомобиля. Помимо системы управления форсунками, с помощью компьютера происходит интеллектуальный контроль фаз газораспределения. В зависимости от нагрузки на двигатель происходит автоматическое изменение режимов работы:

• Холостые обороты;
• Движение с повышенным уровнем нагрузки;
• Движение с малым уровнем нагрузки.

Естественно, при разных режимах количество топлива, которое подается в камеру сгорания форсунками, разное и постоянно меняется блоком управления в зависимости от ситуации.

Новые разработки

Конструкторы же на достигнутом не останавливаются. Своеобразную доработку прямого впрыска сделали в концерне VAG в силовом агрегате TFSI. У него систему питания объединили с турбокомпрессором.

Интересное решение предложила компания Orbital. Они разработали особую форсунку, которая помимо топлива впрыскивает в цилиндры еще и сжатый воздух, подающийся от дополнительного компрессора. Такая топливовоздушная смесь обладает отличной воспламеняемостью и хорошо сгорает. Но это пока только разработка и найдет ли она применение на авто, пока неизвестно.

В целом же, непосредственный впрыск сейчас является самой лучшей системой питания в плане экономичности и экологичности, хоть и имеются у нее свои недостатки.

Другой вариант классификации

Система может быть нескольких видов и вариантов.

• Одновременная комбинация – с практической точки зрения встречается редко. За один оборот все форсунки в ней срабатывают в одновременном порядке.
• Параллельная работа (попарно) – в течение одного оборота вала происходит парное срабатывание форсунок, по одному разу за оборот.
• Фазированная, последовательная – когда за выполнение валом одного оборота происходит отдельное регулирование любой из форсунок. При этом открытие элемента осуществляется 1 раз перед впуском.

Независимо от варианта классификации все механизмы имеют различия по ряду параметров, учитываемых в ходе эксплуатации.

Плюсы и минусы распределенного впрыска топлива

Первое и основное преимущество распределенного впрыска топлива – экономичность. Кроме того, в связи с более полным сгоранием топлива за один цикл автомобили с распределенным впрыском наносят меньше вреда окружающей среде вредными выбросами. При точной дозировке топлива вероятность возникновения неожиданных сбоев в работе при экстремальных режимах (преодоление крутого подъема, например) сведена практически к нулю.

Применение распределенного впрыска продлило жизнь многим популярным автомобилям, которые были бы сняты с производства в связи с низкой топливной экономичностью

Недостаток систем распределенного впрыска в достаточно сложной и всецело зависящей от электроники конструкции. В связи с большим количеством электронных компонентов диагностика и ремонт систем распределенного впрыска возможны только в условиях профессионального сервисного центра.

Common Rail

Аккумуляторная система (Common Rail) пока является самой совершенной в плане экономичности. Также она полностью вписывается в последние стандарты экологичности. К дополнительным «плюсам» можно отнести ее применяемость на любых дизельных двигателях, начиная от легковых авто и заканчивая морскими судами.

Система впрыска Common Rail

Особенность ее заключена в том, что многофункциональность ТНВД не требуется, и в его задачу входит только нагнетание давления, причем не для каждой форсунки отдельно, а общую магистраль (топливную рампу), а уже от нее дизтопливо подается на форсунки.

При этом топливные трубопроводы, между насосом, рампой и форсунками имеют сравнительно небольшую длину, что позволило повысить создаваемое давление.

Управление работой в этой системе осуществляется электронным блоком, что значительно увеличило точность дозировки и скорость работы системы.

Положительные качества Common Rail:

• Высокая точность дозировки и использование многорежимного впрыска;
• Надежность ТНВД;
• Нет зависимости значения давления от оборотов мотора.

Негативные же качества у этой системы такие:

• Чувствительность к качеству топлива;
• Сложная конструкция форсунок;
• Отказ системы при малейших потерях давления из-за разгерметизации;
• Сложность конструкции из-за наличия ряда дополнительных элементов.

Несмотря на эти недостатки автопроизводители все больше отдают предпочтение Common Rail перед другими видами систем впрыска.

Источник

Как работает?

Работа системы впрыска топлива автомобиля Система впрыска осуществляет анализ текущего состояния и подбирает такой вариант, при котором сгорание бензина будет наиболее полным. Количество и качество подаваемой смеси определяется все тем же чипом.От функционирования датчиков зависит многое.

Заданные значения хранятся в компьютере. Память не зависит от питания и не сбрасывается после остановки или отключения устройства от цепи. Потому сбросить ее на базовые значения невозможно. А вот калибровать компьютер вполне реально. Это делается для достижения определенных целей. Например, увеличение скорости набора, мощности или экономии топлива. Конечно, применение вне оптимальных условий может быть сильно невыгодным.

Автомобилисты, использующих инжектор, утверждают, что неправильная настройка способна увеличить потребление бензина в 2-3 раза. Так что после приобретения данного чуда техники, нужно провести его настройку.

Просто о сложном: что такое непосредственный впрыск топлива

Например, всё тот же пресловутый TSI. Известно, что бензина потребляет мало, а едет не по-силам шустро. Да в общем-то, уже практически все крупные автопроизводители перешли на непосредственный впрыск. А как он устроен и чем отличается от «посредственного»? Давайте разбираться.Вообще, для начала неплохо бы рассмотреть, чем в принципе система с впрыском топлива (она же инжекторная) отличается от «дедушки» всех топливных систем автомобиля — карбюратора. Но об этом я расскажу как-нибудь позже, а сегодня поговорим об отличиях непосредственного впрыска бензина от распределенного — классического, то бишь.

Пройдя нелегкий путь от топливного бака до топливной рейки двигателя, бензин попадает в цилиндры. Это общая очевидная схема. А вот далее начинаются различия.

Распределенный впрыск

В системе с распределенным впрыском топлива форсунка (это устройство, распрыскивающие топливо в виде мелкодисперсной пыли) установлена во впускном коллекторе — по одной перед каждым цилиндром. То есть она расположена перед впускным клапаном.

Что происходит в процессе работы: на такте впуска, когда поршень идет вниз и впускной клапан открывается, форсунка впрыскивает необходимое количество топлива во впускной коллектор, где он, перемешиваясь с воздухом, попадает в цилиндр уже в виде готовой топливо-воздушной смеси. После чего, на такте сжатия смесь эта сжимается и поджигается свечой.

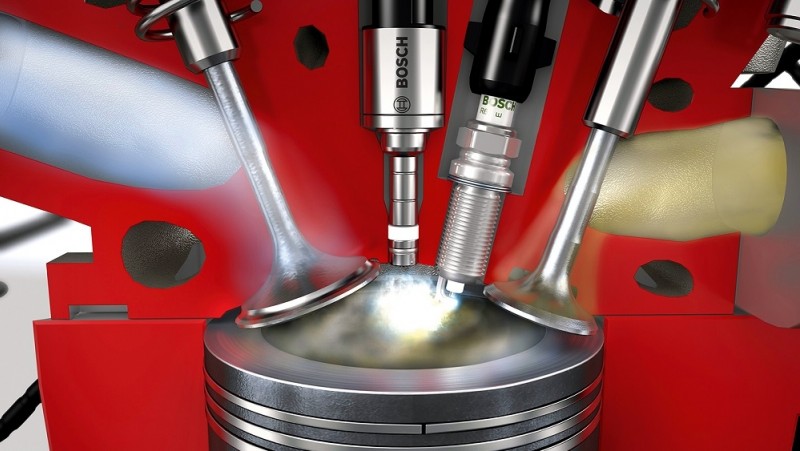

Непосредственный впрыск

А вот в случае с непосредственным впрыском, форсунка стоит в головке блока цилиндров и часть ее «торчит» непосредственно (ага) в камере сгорания. И топливо впрыскивается не на такте впуска, а в конце такта сжатия, когда и перемешивается с воздухом — уже практически в момент поджига свечой. Примечание . Здесь стоит отметить, что системы непосредственного впрыска имеют разные алогоритмы подачи топлива — в том числе и такой, когда подача осуществляется и на такте впуска, и на такте сжатия.

Отличия друг от друга

Ниже на картинке я очень схематично сравнил момент работы этих двух систем. Но не вдаваясь в технические тонкости процесса, здесь просто нужно понять главное отличие этих двух вариантов питания:

В системе с распределенным впрыском в цилиндры поступает уже готовая смесь воздуха и бензина. В системе с непосредственным впрыском топливо подается отдельно, смешиваясь с воздухом уже в цилиндре.

Логично задать вопрос: какие плюсы дает второй вариант?

Основных преимуществ целая куча:

• Конечно, топливная экономичность. Системы с непосредственным впрыском ( далее — НВ ) умеют работать на сверхбедных составах смеси. Так, широко распространенный двигатель 1.8 TSI от Volkswagen на холостых «нюхает» всего около 0.6-0.7 литра в час.
• Второй конек таких систем — удельная мощность на единицу объема. Другими словами, двигатель с НВ будет на 10-15% мощнее своего аналога одинакового объема с классической распределенной системой питания. Это достигается за счет как более точной дозировки топлива в различных режимах работы двигателя, так и за счет более оптимизированной схемы смешивания с воздухом и последующего более эффективного сгорания смеси.
• Хоть и мало кого в нашей стране волнует, но экологичность. Собственно, это является следствием всего вышеперечисленного. Меньше расход топлива — меньше накоптит воздух, если говорить по-простому. Плюс, возможность работы на сверхбедных смесях и более эффективное (т.е., более полное, без «сажи») сгорание, сами по себе делают выхлоп более чистым.

Разумеется, нельзя не сказать и о недостатках, куда же без них.

• Дорого. Топливная аппаратура систем с НВ на порядок дороже и сложнее классических.
• Высокая чувствительность к качеству топлива. Кстати, один из основополагающих факторов отпугивания людей при покупке машины с НВ. Наверняка многие помнят байки, как первопроходцы систем с непосредственным впрыском (японцы со своим GDI) могли запросто и враз помереть после одной заправки в какой-нибудь деревне, в те самые веселые 90-е годы. Так вот, байки-байками, а таки действительно могли.

Конечно, сейчас такие системы питания уже давно отлажены и получили широчайшее распространение, а качество бензина в крупных городах даже у нас в целом стало более-менее сносным. Так что, не нужно поддаваться паранойе: если вы не планируете регулярно эксплуатировать такую машину глубоко в «Васюках», то всё будет хорошо. Скажу больше — на непосредственный впрыск постепенно переходят даже недорогие бренды, а носителями таких моторов становятся модели всё доступнее по классу.

Надеюсь, кому-то было полезно!

Другие мои статьи на авто тему ниже и также в журнале Дзен OVER9000:

Источник

Распределенный или многоточечный впрыск топлива

Начнем именно с него, все потому что он появился первым (перед своим оппонентом). Прототипы существовали еще на заре 20века, правда они были далеко от идеала и зачастую использовали механическое управление.

Сейчас с развитием электроники карбюратор и прочие системы питания, которые были на заре, уходят в прошлое. Распределенный впрыск это электронная система питания, которая основана на инжекторах (от слова injection — впрыск), топливной рампе (куда они устанавливаются), электронном насосе (который крепится в баке). Все просто ЭБУ дает приказания насосу качать топливо, оно по магистрали идет до топливной рампы, далее в инжектора и после распыляется на уровне впускного коллектора.

Но эта система также шлифовалась годами. Существуют три типа впрыска:

• Одновременный. Раньше в 70 – 80 годы никого не заботила цена на бензин (стоял он дешево), также никто не думал об экологии. Поэтому впрыск топлива происходил сразу во все цилиндры, при одном обороте коленчатого вала. Это было крайне не практично, потому как обычно (в 4 цилиндровом двигателе) — два поршня работают над сжатием, а другие два отводят отработанные газы. И если подавать бензин сразу во все «горшки» то другие два просто выкинут его в глушитель. Крайне затратно по бензину и очень вредно по экологии.
• Попарно-параллельный. Этот вид в распределительном впрыске как вы наверное уже догадались, происходил в два цилиндра по очереди. То есть топливо поступало именно туда, где сейчас происходит сжатие.
• Фазированный тип. Это самый совершенный на данный момент метод, здесь каждая форсунка живет «своей жизнью» и управляется отдельно. Она подает бензин именно перед тактом впуска. Здесь происходит максимальная экономия смеси, а также высокая экологическая составлявшая

Я думаю с этим понятно, именно третий тип сейчас устанавливается на все современные модели автомобилей.

ГДЕ РАСПОЛАГАЕТСЯ ИНЖЕКТОР. Здесь кроется основное отличие распределительного впрыска от непосредственного. Форсунка находится на уровне впускного коллектора, рядом с блоком двигателя.

Смешение воздуха и бензина происходит именно в коллекторе. От дроссельной заслонки поступает дозированный воздух (который вы регулируете педалью газа), при достижении им форсунки впрыскивается топливо, получается смесь, которая уже затягивается через впускные клапана в цилиндры мотора (дальше сжатие, воспламенение и отвод отработанных газов).

ПЛЮСАМИ такого метода можно назвать относительную простоту конструкции, дешевизну, также сами инжектора не должны быть сложными и устойчивыми к высоким температурам (потому как не имею контакта с горючей смесью), работают дольше без очистки, не так требовательны к качеству топлива.

МИНУСЫ больший расход топлива (по сравнению с оппонентом), меньшая мощность

НО из-за простоты, дешевизны и неприхотливости устанавливаются на большое количество моторов не только бюджетного сегмента, но и D-класса.

Другой вариант классификации

Система может быть нескольких видов и вариантов.

• Одновременная комбинация – с практической точки зрения встречается редко. За один оборот все форсунки в ней срабатывают в одновременном порядке.
• Параллельная работа (попарно) – в течение одного оборота вала происходит парное срабатывание форсунок, по одному разу за оборот.
• Фазированная, последовательная – когда за выполнение валом одного оборота происходит отдельное регулирование любой из форсунок. При этом открытие элемента осуществляется 1 раз перед впуском.

Независимо от варианта классификации все механизмы имеют различия по ряду параметров, учитываемых в ходе эксплуатации.

Плюсы и минусы распределенного впрыска топлива

Первое и основное преимущество распределенного впрыска топлива – экономичность. Кроме того, в связи с более полным сгоранием топлива за один цикл автомобили с распределенным впрыском наносят меньше вреда окружающей среде вредными выбросами. При точной дозировке топлива вероятность возникновения неожиданных сбоев в работе при экстремальных режимах (преодоление крутого подъема, например) сведена практически к нулю.

Применение распределенного впрыска продлило жизнь многим популярным автомобилям, которые были бы сняты с производства в связи с низкой топливной экономичностью

Недостаток систем распределенного впрыска в достаточно сложной и всецело зависящей от электроники конструкции. В связи с большим количеством электронных компонентов диагностика и ремонт систем распределенного впрыска возможны только в условиях профессионального сервисного центра.

Чем отличается от распределенного впрыска?

Зачастую, когда описываются двигательные характеристики, можно увидеть аббревиатуры  MPI, а также GDI. Если по этому поводу задать вопрос какому-нибудь консультанту, работающему в автосалоне, или же любому автослесарю, то они с большей долей уверенности будут говорить что впрыск топлива напрямую — это лучшее что придумано для в последнее время. А распределенный впрыск (MPI) устарел и вообще прошлый век. Теперь опишем в чем разница между ними.

Распределенный

Ее разработали еще тогда, когда появились первые инжекторы. Принцип работы в приготовлении ТВС прямо во впускном коллекторе. Другими словами, расположение форсунок определяется в коллекторе. Во впускной коллектор также обеспечивается доступ воздуха, кода открывается дроссельная заслонка. В результате чего образуется смесь. Затем она поступает  к цилиндрам сквозь клапана, посредством разреженности получаемой при поршневом движении. Не стоит считать, что MPI более не используется. Производство моторов с MPI есть и в настоящее время. Хоть они считаются более простыми, но соответственно и меньше стоят.

Непосредственный

При применении этого решения смесь образуется в самом цилиндре. Расположение форсунок — в двигательном блоке, одна приходится на один цилиндр. Топливо поступает прямо в него в необходимый момент.

Принципы функционирования определяют достоинства и недостатки каждой из систем коротко: MPI обладает большей простотой и надежностью. Вообще MPI — это развитие карбюраторной системы, более мощная. Однако она уступает системе  непосредственного впрыска топлива, поскольку она более современная и эффективная.

А как дела у дизелей?

Перейдём к дизельным агрегатам. Перед их топливной системой стоит задача подачи горючего под очень высоким давлением, которое, смешиваясь в цилиндре со сжатым воздухом, воспламеняется само.

Вариантов решения этой задачи создано очень много – применяется и непосредственный впрыск в цилиндры, и с промежуточным звеном в виде предварительной камеры, помимо этого, существуют различные компоновки насосов высокого давления (ТНВД), что тоже придаёт разнообразия.

Тем не менее, современные мотористы отдают предпочтение двум типам систем, осуществляющих подачу солярки прямо в цилиндры:

• с насос-форсунками;
• впрыск Common Rail.

Насос-форсунка

Насос-форсунка говорит сама за себя – в нём форсунка, впрыскивающая топливо в цилиндр, и ТНВД конструктивно объединены в один узел. Главная проблема таких устройств заключается в повышенном износе, так как насос-форсунки соединены постоянным приводом с распредвалом и никогда не отключаются от него.

Система Common Rail

В системе Common Rail применён немного другой подход, делающий её более предпочтительной. Тут имеется один общий ТНВД, который подаёт дизель в топливную рампу, распределяющую горючее по форсункам цилиндров.

Это был лишь краткий обзор инжекторных систем, поэтому, друзья, проходите по ссылкам в статьях, а воспользовавшись рубрикой Двигатель, вы найдете для изучения все системы впрыска современных автомобилей.  И подписываться на рассылку, чтобы не пропустить новые публикации, в которых найдете много детальной информации по системам и механизмам автомобиля.

До новых встреч!

Система датчиков инжекторных двигателей

Без этих компонентов работа системы впрыска топлива невозможна. Именно датчики сообщают блоку управления всю информацию, которая необходима для работы исполнительных устройств в нормальном режиме. Неисправности системы питания инжекторного двигателя по большей части вызывают именно датчики, так как они могут неверно производить замеры.

1. Датчик расхода воздуха устанавливается после воздушного фильтра, так как в конструкции имеется дорогостоящая платиновая нить, которая при попадании мелких посторонних частиц может засоряться, отчего показания окажутся неверными. Датчик считает, какое количество воздуха проходит через него. Понятно, что взвесить воздух не представляется возможным, да и объем его измерить проблематично. Суть работы заключается в том, что внутри пластиковой трубки находится платиновая нить. Она нагревается до рабочей температуры (более 600º, именно это значение закладывается в ЭБУ). Поток воздуха охлаждает нить, блок управления фиксирует температуру и, исходя из этого, вычисляет количество воздуха.
2. Датчик абсолютного давления необходим для более точного снятия показаний о количестве потребляемого двигателем воздуха. Состоит из 2 камер, одна из которых герметична и внутри у неё вакуум. Вторая камера соединена с впускным коллектором. В последнем при впуске разрежение. Между камерами устанавливается диафрагма с пьезоэлементом, который вырабатывает небольшое напряжение во время изменения давления. Это значение напряжения поступает на вход блока управления.
3. Датчик положения коленвала располагается рядом со шкивом генератора. Если присмотреться, то можно увидеть, что на шкиве есть зубья, причём они расположены на одинаковом расстоянии друг от друга. Суммарное число зубьев — 60, оси соседних расположены на расстоянии 6º. Но если присмотреться ещё внимательнее, то можно увидеть, что 2-х не хватает. Этот промежуток необходим, чтобы датчик фиксировал положение коленвала максимально точно. Датчик вырабатывает напряжение, которое тем больше, чем выше частота вращения.
4. Датчик фаз (распредвала) работает на эффекте Холла. В конструкции есть диск с вырезанным сегментом и катушка. При вращении диска вырабатывается напряжение. Но в момент, когда прорезь находится над чувствительным элементом, напряжение снижается до 0. В этот момент первый цилиндр находится в ВМТ на такте сжатия. Благодаря датчику фаз точно подаётся искра на свечу и открывается своевременно форсунка.
5. Датчик детонации расположен на блоке ДВС между 2 и 3 цилиндрами (чётко посередине). Работает на пьезоэффекте — при наличии вибрации происходит генерирование напряжения. Чем сильнее вибрация, тем выше уровень сигнала. Блок управления при помощи датчика изменяет угол опережения зажигания.
6. Датчик дроссельной заслонки представляет собой переменный резистор, на который подаётся напряжение 5 В. В зависимости от того, в каком положении находится заслонка, напряжение уменьшается. Иногда случаются поломки — в начальном положении показания датчика прыгают. Стирается резистивный слой, ремонт невозможен, эффективнее установить новый.
7. Датчик температуры ОЖ, от него зависит качество воспламенения топливовоздушной смеси. С его помощью не только происходит коррекция угла опережения зажигания, но и включение электровентилятора.
8. Лямбда-зонд расположен в системе выпуска отработанных газов. В современных системах, которые удовлетворяют последним экологическим стандартам, можно встретить 2 датчика кислорода. Лямбда-зонд отслеживает количество кислорода в выхлопных газах. У него есть внешняя часть и внутренняя. За счёт напыления из драгметалла можно оценить количество кислорода в выхлопных газах. Внешняя часть датчика «дышит» чистым воздухом. Показания передаются на блок управления и сравниваются. Эффективные замеры возможны только при достижении высоких температур (свыше 400º), поэтому часто устанавливают подогреватель, чтобы даже в момент начала работы двигателя не наблюдалось перебоев.

Принцип работы распределенного впрыска топлива

Управление системой впрыска современного автомобиля осуществляет компьютер, в автомобильной терминологии носящий название электронного блока управления двигателем.

Для вычисления оптимального момента для открытия топливных форсунок и времени, в течение которого они должны оставаться открытыми, блок управления использует показания различных датчиков.

Масса воздуха, поступающего в двигатель, измеряется датчиком массового расхода воздуха. Это один из важнейших показателей. Кроме него, при определении количества топлива компьютер опирается на данные по температуре двигателя, температуре всасываемого воздуха, скорости вращения коленчатого вала, угла открытия дроссельной заслонки и динамике ее открытия. Рассчитав количество топлива, которое может полностью сгореть при данной массе воздуха в цилиндрах, компьютер подает сигнал форсункам на открытие. Сигналом служит электрический импульс нужной длительности. Во время подачи сигнала форсунки остаются в открытом положении, и топливо, которое в магистрали находится под давлением, впрыскивается во впускной коллектор.

Новые разработки

Конструкторы же на достигнутом не останавливаются. Своеобразную доработку прямого впрыска сделали в концерне VAG в силовом агрегате TFSI. У него систему питания объединили с турбокомпрессором.

Интересное решение предложила компания Orbital. Они разработали особую форсунку, которая помимо топлива впрыскивает в цилиндры еще и сжатый воздух, подающийся от дополнительного компрессора. Такая топливовоздушная смесь обладает отличной воспламеняемостью и хорошо сгорает. Но это пока только разработка и найдет ли она применение на авто, пока неизвестно.

В целом же, непосредственный впрыск сейчас является самой лучшей системой питания в плане экономичности и экологичности, хоть и имеются у нее свои недостатки.
