ВАЗ 2115 замена замка зажигания

На ВАЗ 2115 замок зажигания выходит из строя достаточно редко. Однако, столкнувшись с такой проблемой, многие водители начинают искать способ добраться до ближайшей автомастерской. На самом деле на ВАЗ 2115 замена замка зажигания – достаточно простой вид ремонта, справиться с которым можно самостоятельно, имея минимальный набор инструментов и немного свободного времени. Чтобы поменять замок, потребуются отвертки, молоток небольшого размера, сверло, зубило и пассатижи. Менять замок зажигания и контактную группу, отвечающую за его работу, нужно, если детали вышли из строя или ключ утерян. Поменять запчасти придется и в случае, когда ключ в замке не проворачивается и застрял в одном положении. Заменить контактную группу необходимо при деформации или нарушении контактов. При такой поломке двигатель автомобиля не будет отвечать на включение зажигания.

Замену контактной группы замка зажигания на ВАЗ 2115 нужно выполнять только после проверки элемента. Прежде всего, рекомендуется отключить контакты от колодок и убедиться в их работоспособности.

Замена замка зажигания на ВАЗ 2115

На ВАЗ 2115 замена замка зажигания обязательно должна начинаться с отключения с аккумуляторной батареи минусовой клеммы. Это позволит при работе не допустить короткого замыкания. Для замены понадобятся болты, имеющие отрывные головки. Не рекомендуется устанавливать вместо них простые болты М6, так как замок в данном случае будет легко снять угонщикам. Первым делом, проворачиваем ключ в замке в первое положение, чтобы блокирующая систему защелка-фиксатор на рулевом валу вошла в корпус замка. Затем переходим к демонтажу рулевого колеса. Для этого отсоединяем декоративную пластиковую накладку на руле и скручиваем крышку, под которой находится звуковой сигнал. На следующем этапе немного откручиваем крепежную гайку рулевого колеса и сбиваем со шлицов руль. Затем скручиваем гайку полностью.

Освобождаем рулевую колонку от пластиковых кожухов и отключаем колодку с набором проводов от колонки руля. После этого берем зубило и сбиваем головки установленных болтов, которыми крепится замок зажигания. Демонтируем вышедший из строя замок и устанавливаем на его место новую запчасть. Перед монтажом нового замка зажигания нужно утопить язычок блокировки в замке и убедиться, что рулевой вал блокируется правильно. Завершив процесс регулировки блокировочного положения, проверяем механизм на работоспособность. Только после этого можно затянуть болты. Затягивать каждый болт нужно до тех пор, пока головки полностью не оторвутся. Для выполнения такой работы потребуется ключ на десять.

На следующем этапе переходим к подключению колодки проводов к замку зажигания. Сборка элементов производится в обратном снятию порядке. Запускаем двигатель, чтобы убедиться, что на ВАЗ 2115 замена замка зажигания была выполнена правильно и с пуском проблем не возникнет. Как видно, данный вид ремонта сложностей не вызовет даже у начинающих автолюбителей. На выполнение работ уйдет около часа свободного времени. Главное – правильно подобрать запчасть. Лучше всего покупать оригинальные запчасти, выпущенные заводом АвтоВАЗ. Если замена замка нужного результата не дала, значит, поломка находится в контактной группе. Чтобы проверить группу контактов на работоспособность, разбираем замок зажигания и омметром проверяем, есть ли напряжение на каждом разъеме.

Как Заменить Замок Зажигания На Ваз 2115

Пуск мотора, его систем, дополнительно других принципиальных устройств и устройств в автомобилях семейства «Самара» без замка зажигания неосуществим. Те автолюбители, которым приходилось сталкиваться с неисправностью этого устройства, знают, к чему приводит его внезапный поломка. В особенности, если случается это проезда.

Дальше по тексту статьи мы давайте побеседуем, что представляет из себя замок зажигания ВАЗ-2114, разглядим его главные неисправности и методы их устранения. Помимо этого, мы попытаемся разобраться, как его своими руками сменять и верно подключить.

В автомобилях ВАЗ-2114 замок зажигания в противоположность «классики», размещен не на приборной панели, а справа, на управляющий колонке. Сверху он закрыт пластмассовым кожухом, потому нашему взгляду раскрывается только высшая часть «личинки».

У ВАЗ-2114 замок зажигания состоит из 5 главных частей:

• железного корпуса;
• замочного механизма;
• запорного устройства;
• контактной группы;
• ключа.

Устройство помещено в металлической корпус, который призван защищать его от взлома. Что касается замочного механизма, то он фактически ничем не отличается от обычного нам дверного замка.

Запорное устройство позволяет перекрыть управляющий вал в случае отсутствия ключа. Таким нехитрым образом оно защищает машину от угона. Контактная группа – это элемент, который отвечает за запуск мотора и его систем. Ключ замка зажигания ВАЗ-2114 служит для разблокирования запорного устройства и приведения в действие группы контактов. Без него завести движок, не разбирая устройство, нереально.

Работает замок таким образом. При помещении ключа в скважину, его запорный механизм деактивируется. Происходит это благодаря оборотному движению специального стержня. Повернув ключ в 1-ое положение, вы запитаете «15» и «30» контакты. Это приведет в готовность (увы не включит) последующие элементы:

• систему зажигания;
• лампы фар;
• внешную световую сигнализацию;
• электрическое оборудование приборной панели;
• очистители и омыватель ветрового стекла;
• прикуриватель;
• обогреватель заднего стекла;
• обмотку возбуждения генератора.

В том случае в автомобиле ВАЗ-2114 замок зажигания перевести во 2-ое положение, дополнительно к перечисленному оборудованию, то запустится стартер. Как видим, от исправности рассматриваемого устройства зависит сильно много.

Какие симптомы имеет сломавшийся замок зажигания? Первый вопрос, что его неисправность может носить как механический, так и электронный нрав. В начале это:

• заклинивание замка в одном из положений;
• невозможность разблокировать управляющий вал;
• включение зажигания «неродным» ключом по другому другим предметом.

При неисправности замка, носящей электронный нрав, можно без проблем увидеть последующие признаки:

• сигнальные лампы на панели устройств не загораются либо загораются и временами меркнут;
• стартер не запускается;
• не работают некие либо нашему клиенту остается электроприборы, цепь которых запитывается через замок зажигания (прикуриватель, фары, омыватель, дворники и др.).

Заклинивание устройства вам в силу износа самой «личинки» по другому вследствие заморочек с контактной группой. Столкнувшись с схожей неполадкой, не нужно использовать силу, чтоб провернуть ключ в подходящую сторону! Не надо и «рвать» руль если проход невозможности его разблокирования. Лучше аккуратненько разобрать замок и узнать, в чем причина. Увы о таком шаге мало позднее.

Заметив, что зажигание в автомобиле конечно включить хоть каким ключом либо сторонним предметом, поторопитесь сменять «личинку» или же устройство в сборе. Так вы обезопасите собственный автомобиль от вероятного угона.

Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
2. по команде водителя включает стартер для запуска силовой установки и выключает его;
3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
4. защищает автомобиль от угона путем фиксации рулевого вала.

«Классика», а также «Девятое» семейство

Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.

Подключение клемм замка ВАЗ-2101 5 клемм на модуле замка Подключение замка зажигания ВАЗ-2109 (цветовая маркировка)

Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:

1. Положение 0: выключено всё;
2. Метка 1: зажигание и работа двигателя;
3. Метка 2: запуск стартёра;
4. Метка 3: режим «Паркинг».

Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.

Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.

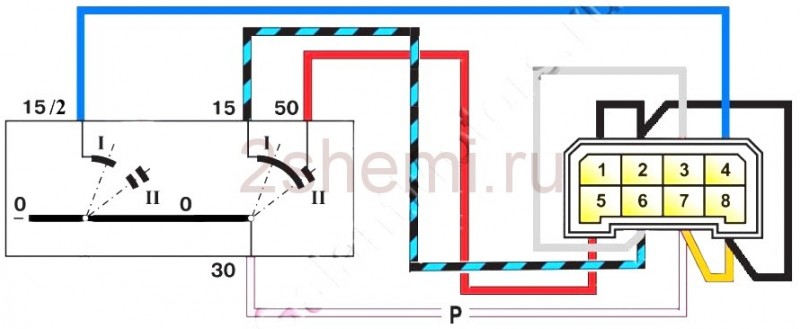

Распайку разъёма легко определить, пользуясь цветовой маркировкой (см. схему выше). Проводя любые монтажные работы, помните о следующем: необходимо заглушить двигатель, открыть капот и отключить одну из клемм АКБ. Обычно отключают «минусовую».

Схема подключения замка зажигания к электропроводке автомобиля ВАЗ-2114

В технической документации на ВАЗ-2114 существует отдельный раздел, который специально расписывает устройство электрооборудования автомобиля. Так, в ней расписаны все элементы полностью. Но, в данном конкретном случае будет рассмотрен вопрос самостоятельного подключения проводов зажигания.

Итак, рассмотрим на схеме, как подключаются контактные соединения замка зажигания.

Схема распиновки замка зажигания

Независимо от включенного зажигания могут работать такие устройства: дальний свет, освещение салона и приборной панели, «аварийка», стоп-сигнал, звуковой сигнал, а также наружное освещение.

Отдельным пунктом стоит выделить дополнительное оборудование: автомагнитола (любого формата), акустические колонки, дополнительные световые приборы запитаны напрямую в АКБ или бортовую сеть и многое другое.

Устройство замка зажигания

Далее, рассмотрим, включаемые цепи различных положений ключа в замке зажигания:

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Руководство по ремонту и замене замка зажигания на автомобиле ВАЗ 2109

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит удачный старт авто и работа многих потребителей электросети. Статья посвящена ЗЗ девятки, его устройству, основным неисправностям. Дается инструкция, как снять и отремонтировать узел.

 Устройство замка зажигания ВАЗ 2109

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

• механическую – блокирует руль без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Положение ключа	Что происходит
«0»	Питание автомобиля отсутствует.
«I»	Напряжение подается на все элементы электросети.
«II»	Напряжение подается на стартер.
«III»	Свет ручного тормоза, габаритное освещение.

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера:

1. К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
2. Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима замена замка зажигания.

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
2. Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
3. Далее разъединяем хомуты, выводя их из зацепления.
4. Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
5. На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
6. Отжав защелку, можно снимать крышку и контактную группу.
7. Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

Замена контактной группы замка зажигания ВАЗ сводится к демонтажу ЗЗ: схема снятия описана выше.

При выполнении процедуры следует соблюдать следующие рекомендации:

• перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен замок зажигания на ВАЗ 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

1. После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
2. Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Замок зажигания 2114 и процедура его замены своими руками

В каких случаях требуется замена?

Существует несколько ситуаций, когда необходима замена ЗЗ:

• неисправность самого узла;
• потеря ключей;
• механическое повреждение ЗЗ во время угона;
• неисправность контактной группы.

Схема устройства ЗЗ

Неисправность узла можно определить при запуске двигателя. Когда не крутится стартер, отсутствуют щелки втягивающего реле, не работает электрооборудование. Поломки могут быть механическими и электрическими.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Замок зажигания ВАЗ 2110. как и замки зажигания на других автомобилях, является одним из ключевых элементов в работе силового агрегата. Без этого узла водитель не сможет включить зажигание и запустить двигатель. И в том случае если возникают проблемы с замком зажигания ВАЗ 2110, вы попросту не сможете тронуться с места. Однако возникновение такой поломки не всегда влечет за собой замену сломавшейся детали.

Видео обзор замка зажигания ВАЗ 2110

Вдогонку к представленном обзору предлагаем ознакомиться с номером замка зажигания ВАЗ 2110 по каталогу ВАЗ 2110-3704005 или KZ-881, а также его в розничной сети составляет примерно $ 25

Что делать если замок зажигания ВАЗ 2110 не работает

Чтобы выявить неисправность или найти причины, по которым замок зажимания не работает необходимо снять пластиковый кожух рулевой колонки, чтобы добраться к контактным колодкам, с помощью которых выполняется его подключение к электропроводке автомобиля. После этого, необходимо омметром проверить сопротивление, на контактах устанавливая ключ в положениях 1, 2 и 3. В ходе измерения в этих положениях сопротивление на контактах должно ровняться нулю.

Таблица расположения контактов на колодке замка зажигания ВАЗ 2110

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

1. Питание +12 вольт для микровыключателя датчика вставленного ключа;
2. Питание массы (-) во время открывание двери водителя;
3. Источник +12 вольт, ток поступает на стартер (контакт 50);
4. Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
5. Источник +12 вольт. При вставленном ключе на 5 контакт БСК
6. Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
7. Питание +12 вольт от аккумуляторной батареи (контакт 30);
8. Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная пружина в замке зажигания. проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Как разобрать замок зажигания

Как заменит лампу подсветки

Отсоединив разъем, как показано на фото, с помощью небольших плоскогубцев вынимаем патрон с лампой и производим ее замену

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Чтобы заменить контактную группу

Отверткой отжимаем защелки и демонтируем, а затем меняем на новую контактную группу

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Как заменит микровыключатель датчика ключа

С помощью фигурной отвертки откручиваем три винта, вынимаем стержень, после чего отжимаем фиксатор и извлекаем микровыключатель.

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Как установить замок зажигания

В принципе установка замка зажигания выполняется в обратной последовательности, однако существует один единственный нюанс. Перед началом установки необходимо вставить ключ и установить его в первое положение. Как вы знаете, в этом положение блокировка рулевого колес а невозможна, соответственно защелка на рулевом валу, которая является блокиратором, свободно должна зайти в специальный разрез в замке зажигания. Только после этого необходимо производить установку замка. Также заранее подготовьте новые болты крепления, так как старые будет невозможно закрутить.

После установки проверьте, блокируется ли руль при вынутом ключе. Если нет произведите регулировку положения замка на рулевой колонке

Еще записи по ремонту автомобилей ВАЗ, LADA

Особенности комплектации ВАЗ-2115

Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

Особенности конструкции

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Реле включения обогрева заднего стекла контакты. Реле также устанавливают в блоке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле.
Европанель схема подключения
