Схема подключения стеклоподъемников ваз 2110

Разновидности подъемников

1. тросовый;
2. реечный;
3. рычажный.

Тросовый

Главное достоинство — высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт выполнить своими руками. Это преимущество компенсирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

Реечный

Принцип работы заключается в том, что вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемникинадёжны, обладают более высокой скоростью, издают меньше шума.

Недостатки:

— необходимость смазки шестерней;

— материал, из которого они сделаны — пластик;

— наличие большого свободного места внутри дверцы.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.

Само стекло перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

Как выглядит функциональная схема стеклоподъемников

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Поиск неисправностей в работе электрической части

В процессе эксплуатации автомобиля могут возникать проблемы, связанные с неисправностями электрических компонентов.

1. на работе силового агрегата, не давая ему развивать паспортную мощность;
2. на работе приборов, не позволяя контролировать системы двигателя и других узлов;
3. на работе осветительных приборов и механизмов комфорта (системы отопления, освещения салона, стеклоподъемников и т.п.)

Неисправности системы зажигания

Основными признаками неправильной работы системы зажигания являются:

1. Провалы в работе двигателя при ускорении автомобиля;
2. Потеря двигателем мощности в процессе работы;
3. Нестабильный или неустойчивый холостой ход;
4. Перебои в работе одного или нескольких цилиндров.

Поиск неисправности своими руками следует начать с проверки искрообразования.

1. Включаем зажигание;
2. Снимаем наконечник провода со свечи первого цилиндра;
3. Подносим его к металлической детали мотора на расстояние 4-5 мм;
4. Включаем стартер;
5. Смотрим, проскакивает ли искра между проводом;
6. Аналогично проверяем провода со свечей 2,3 и 4 цилиндров.

Совет: Если искровой разряд был стабилен во всех случаях, значит, причина перебое в работе двигателя кроется в свечах. Если искры не было, причину отказа следует искать в первичной цепи от генератора к катушке зажигания.

Поиск начинается с:

1. Непосредственно катушки зажигания;
2. Модуля зажигания;
3. ЭБУ – на автомобилях с двигателем ВАЗ-11183-1000260

Для проверки катушки зажигания необходимо воспользоваться тестером, с помощью которого следует измерить сопротивление первичной и вторичной обмоток.

Проверка омметром работоспособности катушки зажигания

Совет: Если полученные показания не соответствуют данным, приведенным в паспорте автомобиля, то катушка подлежит замене. Вероятная причина отказа катушки – пробой в обмотке.

Проверку модуля зажигания также осуществляют с помощью тестера. Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. Сопротивление должно соответствовать 5,4 кОм.

Причиной отказа модуля может служить возросшее сопротивление между клеммами

Совет: если причина перебоев работы двигателя кроется в модуле зажигания, то его нужно заменить. Цена вопроса – не более 1000 рублей.

Неисправности датчиков

Инжекторный двигатель оснащен достаточно большим количеством датчиков. И их отказы и поломки также могут привести к нестабильной работе силового агрегата или контрольных приборов.

Совет: подкапотная проводка также может вызывать неустойчивую работу двигателя. Прежде чем применять радикальные методы, можно попробовать пошевелить разъемы и клеммные колодки. Если работа нормализуется, следует заменить колодку на новую.

Клеммная колодка датчика массового расхода воздуха (ДМРВ)

Большинство датчиков анализируются диагностическим устройством, и в случае неисправности на панели приборов загорается лампа CHECK ENGINE.

Однако, некоторые, такие как:

1. Датчик массового расхода воздуха;
2. Датчик холостого хода;

не имеют таких функций. А значит, об их отказе и неисправности можно узнать только после проверки. Диагностика таких датчиков, отвечающих за работу двигателя, может быть проведена путем их отключения.

Лампа CHECK ENGINE на панели приборов

Совет: Если после снятия провода с датчика работа двигателя не изменится, значит, датчик неисправен. Его следует заменить новым.

Место установки ДПКВ

Если же двигатель и вовсе не заводится, то вероятнее всего причиной отказа является поломка датчика положения коленчатого вала.

Без него ЭСУД не может определить фазы работы двигателя, соответственно, не будет подавать сигнал:

1. Топливным форсункам о начале и цикле работы;
2. Модулю зажигания о моменте подачи разряда на свечи;
3. Приводу дроссельной заслонки об угле открытия и т.п.

Выводы: как видите, от предшественницы ВАЗ 2114 вобрал не только самое лучшее, но и унаследовал некоторые проблемы с электрической частью. Но при знании принципов работы поиск неисправности не превратится в нерешаемую задачу. Напротив, имея перед собой наглядные схемы, вы легко устраните причину перебоев, и сможете дальше пользоваться автомобилем.

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

1. Достаточно низкая стоимость комплекта.
2. Электрические стеклоподъемники просты в монтаже.
3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Рекомендуем: Выключатель эра как подключить

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8.
ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

https://youtube.com/watch?v=1blkkgGJwZg

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

• ключ на 10
• молярный скотч.

Теперь за дело.

1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.

2. Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.
3. Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
4. Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

Здесь нам понадобится:

• два ключа, на 10 и на 8
• малярный скотч.

1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Разновидности стеклоподъемников

Автомобильные производители выпускают машины разных комплектаций. Самые дешевые из них имеют ручные стеклоподъемные механизмы. Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения.

You will be interested: How dangerous is the new coronavirus?

Ручные стеклоподъемники, которые устанавливаются на конвейере, имеют небольшие отличия от электрических. Сам механизм, осуществляющий подъем стекла, точно такой же.

Разница заключается в том, что ручной вариант имеет редуктор, передающий вращение ручки стеклоподъемника на устройство подъема стекла, тогда как в электрическом варианте эту функцию выполняет электродвигатель. На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Кроме того, электрическая разводка имеет дополнительную схему подключения стеклоподъемников ВАЗ-2114.

Инструкция по установке

Демонтаж старых СП с «девятки»

Как установить своими руками стеклоподъемники на ВАЗ 2109, как подключить кнопки? Чтобы электрические СП, установленные в свой автомобиль прослужили долго и не нуждались в ремонте, подключение должно осуществляться строго в соответствии с инструкцией.

Устанавливать СП нужно следующим образом:

1. Сначала следует обесточить бортовую сеть, для этого отключите аккумулятор.
2. Аккуратно демонтируйте обивку дверей (передних или задних, в зависимости от целей). Эта обивка фиксируется с помощью пластиковых пистонов, поэтому снять ее можно без проблем. Даже если вы случайно сломаете пистон, его потом легко можно заменить на новый.
3. Перед демонтажем стеклоподъемного устройства стекло необходимо поставить таким образом, чтобы к винтам крепления мог быть получен свободный доступ через отверстия в конструкции двери. После выставления стекла его нужно зафиксировать с помощью канцелярского скотча. Сделав это, можно открутить болты, с помощью которых крепится само стекло.
4. Снизу двери имеется гайка направляющей, ее нужно выкрутить. Рядом с ручкой СП, которую вы сможете поменять на кнопку, расположено три гайки, их необходимо открутить. Далее, демонтируйте сам механизм из двери, для этого его нужно потянуть вверх. Установка нового СП производится через соответствующий проем в двери, речь идет о самом большом проеме. Следует отметить, что при монтаже вся конструкция электрического СП должна быть в сборе.
5. Чтобы зафиксировать конструкцию, на ее корпусе есть несколько шпилек — они подходят для установки в отверстия, в которых ранее находились крепежные болты. В частности, эти отверстия расположены в центральной части двери. Когда вы сможете совместить шпильки с отверстиями, гайки фиксации можно закрутить и затянуть.
6. Далее, нужно совместить крепление СП непосредственно с самим стеклом. Поскольку устройство расположено в положении «открыто», необходимо его активировать и приподнять посадочное место к стеклу вплотную. Оптимальней всего для этого подключить питание бортовой сети на время и зафиксировать стекло. Когда данный элемент будет подведен к металлической планке, вы сможете совместить крепежные отверстия, закрепив их с помощью винтов, которые идут в комплекте с конструкцией. При установке все трущиеся элементы устройства необходимо смазать.
7. Следующий этапом будет соединение с проводкой, поэтому рассмотрим схему подключения электростеклоподъемников. Вам нужно замерить длину проводки, которую впоследствии вы проложите от контактов электродвигателя СП до того места, где будут располагаться кнопки включения. Что касается кнопок, то обычно их устанавливают на центральной консоли, но можно произвести монтаж каждой кнопки на отдельной двери. Если вы являетесь владельцем авто с высокой панелью, то справа от прикуривателя сможете увидеть специальные заглушки, предназначенные для этого.
8. Вам понадобится протяжка для укладки проводки в стойку и под центральную консоль, для этого можно использовать простую проволоку с петлей, что позволит захватить и протянуть кабель. Следует отметить, что сечение самих проводов должно быть не меньше 1 квадратного миллиметра. Что касается непосредственно питания, то оно может быть осуществлено от прикуривателя либо от аккумуляторной батареи.

Извините, в настоящее время нет доступных опросов.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Вынимаем стекло.

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

…и гайку нижнего крепления.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

• – Вставки в элементы салона
• – Подсветка комбинации приборов
• – Синяя подсветка элементов торпедо
• – Установка стеклоподъемников
• – Замена штатной комбинации приборов
• – Синяя подсветка комбинации приборов
• – Установка новой торпеды
• – Подсветка дверная
• – Светодиодная подсветка ручки кпп
• – Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

• перекос стекла;
• зажим стекла;
• трос стеклоподъемника порвался или перетерся;
• износ щитка двигателя привода стекла;
• западение щитка двигателя привода;

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и установка нового реле потребует около часа.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

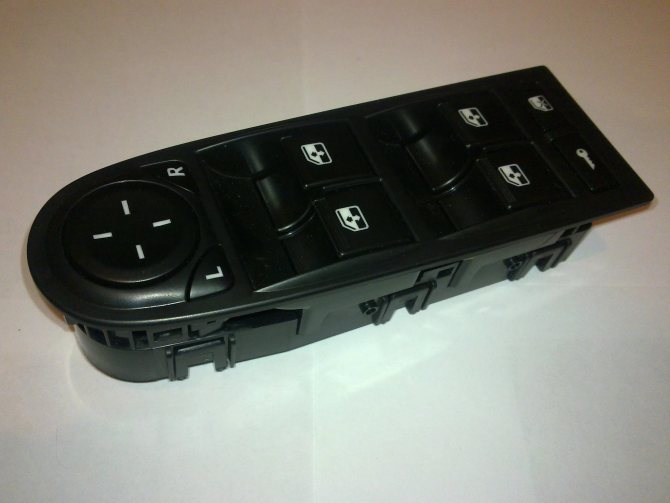

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

Установка исправного блока происходит строго в обратной последовательности. Вначале аккуратно подключаются провода и 2 штекера. Если кнопка стеклоподъемника подвергалась каким-либо манипуляциям, надежность ее фиксации надо проверить вручную. Если визуальный осмотр не выявил каких-либо проблем, то кнопка стеклоподъемника Калины водружается на свое место.
