Распиновка эбу январь 5 1

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

1. Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
2. Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
3. Схема подключения к блоку ЭБУ
4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
5. Для подключения можно приобрести такой разъем
6. Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Артикул: 346027

Код для заказа: 095401

• С этим товаром покупают
• показать еще

Покупают аналоги

• Для этого товара еще нет обзоров.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Как снимается монтажный блок — все шаги на одном видео

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1). Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Видео: ELM 327 не подключается к ЭБУ Ваз

https://youtube.com/watch?v=MwVfsGSOZVs

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.1 ВАЗ-21102, 2111, 21122 с двигателем 2111

2- свечи зажигания;

3- модуль зажигания;

4- колодка диагностики;

6- колодка, присоединяемая к жгуту панели приборов;

8- предохранитель главного реле;

9- реле электровентилятора;

10- предохранитель цепи питания контроллера;

11- реле электробензонасоса;

12- предохранитель цепи питания электробензонасоса;

13- датчик массового расхода воздуха;

14- датчик положения дроссельной заслонки;

15- датчик температуры охлаждающей жидкости;

16- регулятор холостого хода;

17- датчик детонации;

18- датчик положения коленчатого вала;

19- блок управления АПС;

20- индикатор состояния АПС;

21- датчик скорости;

22- электробензонасос с датчиком уровня топлива;

23- датчик контрольной лампы давления масла;

24- датчик указателя температуры охлаждающей жидкости;

25- датчик уровня масла;

26- колодка, присоединяемая к жгуту системы зажигания;

27- комбинация приборов;

28- монтажный блок;

29- электровентилятор системы охлаждения;

30- выключатель зажигания;

А – колодка присоединяемая к жгуту салонной группы АБС; В – колодка, присоединяемая к жгуту кондиционера; С – колодка, присоединяемая к колодке R жгута переднего; D – провод, присоединяемый к выключателю зажигания (лампа подсветки); Е – колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F – к клемме «+» аккумуляторной батареи; G1,G2 – точки заземления; L – контакты колодки к маршрутному компьютеру; М – контакт колодки к блоку бортовой системы контроля; N – контакты колодки жгута панели приборов и жгута переднего; R – колодка, присоединяемая к колодке С жгута системы зажигания; Z – к клемме «В+» генератора;

Какие ЭБУ устанавливают на Ваз 2110

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

1. “Январь-5.1.2” для 16-ти (2112-1411020-71).
2. “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”.  Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Ремонт и диагностика блоков управления

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine». Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.

Конечно, неправильно просто удалять ошибки. Будьте аккуратны, ведь неисправности просто так не появляются. Хороший пример – у знакомого сломался датчик кислорода. И он через день рубит ошибку, чтоб «глаза не мозолила». Но причина кроется в неисправном лямбда. А вот что делать, если ЭБУ вовсе не хочет отвечать сканеру? Тогда проверьте следующее:

1. Нет ли механического повреждения корпуса, включая окисление и коррозию.
2. Исправность предохранителя, наличие напряжения и соединения с минусом питания.
3. Нет ли перегрева устройства.

Самостоятельно ремонтировать блок управления вряд ли получится, слишком уж тонкая работа. Своими руками можно только выполнить замену на новый.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.

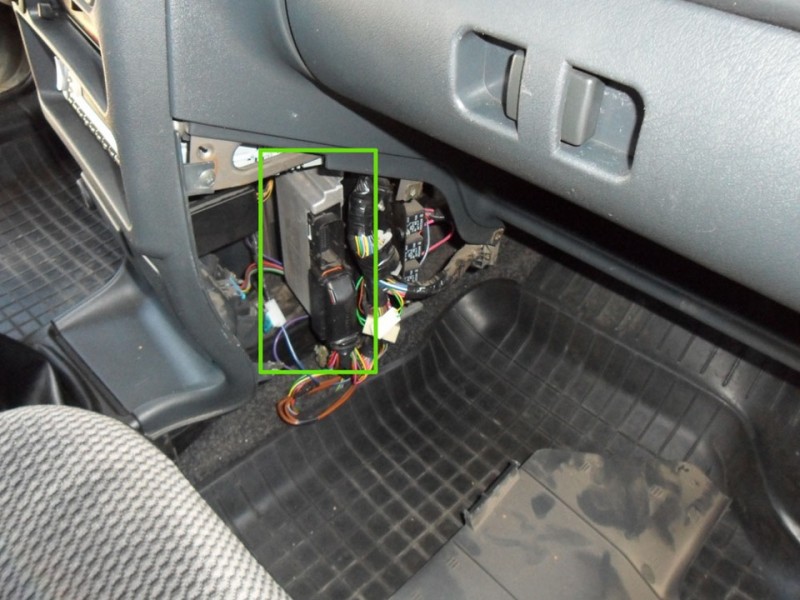

Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

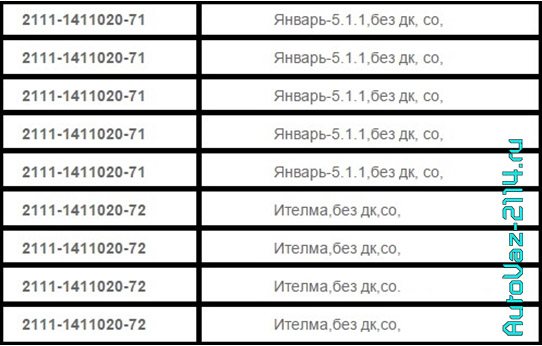

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему: Самостоятельная замена тросика ручника на ваз 2114

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2 установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7 Январь 7.2

Номер	Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71)	Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71)	Bosch MP7.0
1	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.
2	.	Массовый провод зажигания.	.
3	Реле топливного насоса	Реле топливного насоса	Реле топливного насоса
4	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)
5	Клапан продувки адсорбера.	Клапан продувки адсорбера.
6	Реле вентилятора системы охлаждения	Реле вентилятора системы охлаждения	Реле вентилятора левого (только на Нивах)
7	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха
8	.	Входной сигнал датчика фазы	Входной сигнал датчика фазы
9	Датчик скорости	Датчик скорости	Датчик скорости
10	.	Общий. Масса датчика кислорода	Масса датчика кислорода
11	Датчик детонации	Датчик детонации	Вход 1 датчика детонации
12	Питание датчиков. +5	Питание датчиков. +5	Питание датчиков. +5
13	L-line	L-line	L-line
14	Масса форсунок	Масса форсунок	Масса форсунок. Силовая «земля»
15	Управление форсунками 1-4	Нагреватель датчика кислорода	Лампа CheckEngine
16	.	Форсунка 2	Форсунка 3
17	.	Клапан рециркуляции	Форсунка 1
18	Питание +12В неотключаемое	Питание +12В неотключаемое	Питание +12В неотключаемое
19	Общий провод. Масса электроники	Общий провод. Масса электроники	Общий провод. Масса электроники
20	Зажигание 2-3 цилиндра	Зажигание 2-3 цилиндра
21	Шаговый двигатель PXX(С)	Шаговый двигатель PXX(С)	Зажигание 2-3 цилиндра
22	Лампа CheckEngine	Лампа CheckEngine	Шаговый двигатель PXX(B)
23	.	Форсунка 1	Реле кондиционера
24	Масса шагового двигателя	Масса выходных каскадов шагового двигателя	Силовое заземление
25	Реле кондиционера	Реле кондиционера	.
26	Шаговый двигатель PXX(B)	Шаговый двигатель PXX(B)	Масса датчиков ДПДЗ, ДТОЖ, ДМР
27	Клемма 15 замка зажигания	Клемма 15 замка зажигания	Клемма 15 замка зажигания
28	.	Входной сигнал датчика кислорода	Входной сигнал датчика кислорода
29	Шаговый двигатель PXX(D)	Шаговый двигатель PXX(D)	Входной сигнал датчика кислорода 2
30	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Вход 2 датчика детонации
31	.	Резервный выход сильноточный	Входной сигнал датчика неровной дороги
32	.	.	Сигнал расхода топлива
33	Управление форсунками 2-3	Нагреватель датчика кислорода.	.
34	.	Форсунка 4	Форсунка 4
35	.	Форсунка 3	Форсунка 2
36	.	Выход. Клапан управления длиной впускной трубы.	Главное реле
37	Питание. +12В после главного реле	Питание. +12В после главного реле	Питание. +12В после главного реле
38	.	Резервный выход слаботочный	.
39	.	.	Шаговый двигатель РХХ (С)
40	.	Резервный вход дискретный высокий	.
41	Запрос включения кондиционера	Запрос включения кондиционера	Нагреватель датчика кислорода 2
42	.	Резервный вход дискретный низкий	.
43	Сигнал на тахометр	Сигнал на тахометр	Сигнал на тахометр
44	СО — потенциометр	Датчик температуры воздуха	.
45	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости
46	Главное реле	Главное реле	Реле вентилятора охлаждения
47	Разрешение программирования	Разрешение программирования	Вход сигнала запроса включения кондиционера
48	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень
49	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень
50	.	Датчик положения клапана рециркуляции	Разрешение программирования
51	.	Запрос на включение гидроусилителя руля	Нагреватель ДК
52	.	Резервный вход дискретный низкий	.
53	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки
54	Сигнал расхода топлива	Сигнал расхода топлива	Шаговый двигатель РХХ (D)
55	K-line	K-line	K-line

Полезное: Распиновка замка зажигания ВАЗ

Видео «Отсутствие искры и перегорание предохранителя — ремонтируем ЭБУ»

Как быть, если отсутствует искра, при этом постоянно перегорают предохранители — на видео ниже показан процесс ремонта управляющего контроллера в гаражных условиях (автор видео — канал Авто Практика).

Наткнулся на статью McSystem Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД. Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ. Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы. Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator) «Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ» «ЕЩЕ РАЗ ПРО МАССЫ» Олег Братков . Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке. Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме! Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7 Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7 Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ. Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности. Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

Рис.2 Соединения масс ЭСУД. S6, S7, S8

Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ. А уже ЭБУ надежно соединяется с кузовом. Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно… Теперь по порядку

Рис.3 Массы по АвтоВАЗовски, или как не нужно делать

1. Массы ЭБУ сведены в три скрутки-обжимки S6, S7,S8 которые объединены между собой и уже с них сделаны ДВА отвода на шпильки кузова В3, В4. 2. К S6 подведен коммутируемый минус вентилятора с номинальным током 12А, а в пике при старте — все 20А ! ! ! Что само по себе ужасно! 3. Все это подключено (привинчено) к кронштейну ЭБУ, который в свою очередь очень хлипко соединен с кузовом. ЭСУД двигателя состоит из датчиков и Исполнительных Механизмов (ИМ). Датчики можно смело подразделить на аналоговые и дискретные. Аналоговые – ДМРВ, ДПДЗ, ДТОЖ, ДД. Выходной сигнал этих датчиков — напряжение в определенном небольшом диапазоне, обычно 0 – 5В. Для этой группы любые (даже малые) помехи оказывают серьезное влияние на результат. Дискретные – ДК (в некотором приближении), ДФ, ДС (Датчик Скорости) – менее критичны к помехам, т.к. выходной сигнал имеет два фиксированных уровня высокий и низкий, а промежуточные уровни не интересны для ЭБУ. Исполнительные механизмы – катушки зажигания, форсунки, клапан адсорбера, подогрев ДК, РХХ, реле и др источники больших импульсных и постоянных токов по минусовой (массовой) шине ЭБУ. Чтобы понять, что же «начудили» разработчики — рассмотрим схему на рис.3 — это фрагмент основной схемы ЭСУД в развернутом виде. Сразу бросается в глаза — массы наиболее чувствительных и ответственных датчиков ДМРВ и ДТОЖ заведены на скрутки, хотя для них есть отдельные выводы 36 и 35 соответственно. Зачем? Тишина в ответ! S6-S7-S8 соединены перемычками, что еще более ухудшает ситуацию.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Обобщенная распиновка ЭБУ

Январь-5.х:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

VS-5.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 42 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.6:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch MP-70:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 50 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм) — необходимо подавать только при записи FullFlash или области калибровок. Чтение — в режиме «диагностика на столе».
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch 7.9.7:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (Масса)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2+:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 11 (автомобили ГАЗ):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3+ (Mikas-11):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Siemens 5WY SIMK31 (2 разъема, автомобили Chery QQ):

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Bosch ME 7.9.9 (Chevrolet Captiva):

• 1,2,67,68 — масса ЭБУ (можно использовать любой из указанных контактов)
• 18 — неотключаемое питание +12В (АКБ)
• 39 — отключаемое питание +12В (замок зажигания)
• 38 — К-Линия

Bosch MG 7.9.8 (автомобили с АКПП):

• Разъем А (маленький)
• 11, 56 — +12В
• 59 — К-Линия, двигатель
  Разъем B (большой)
• 1, 2, 3 — масса ЭБУ (достаточно подключить любой из указанных контактов)
• 84 К-Линия, АКПП
  Соответствующую К-Линию необходимо подключать в зависимости от того, с чем необходимо производить операции (с процессором АКПП или двигателя).

Siemens SIMK31:

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Siemens SIM2K-47 (boot режим):

• Разъем B (большой)
• 1, 3, 5 — масса ЭБУ (достаточно использовать любой из контактов)
• 2, 4, 6 — +12В
• 75 — К-Линия

Просмотры:
22

Где находится ЭБУ ВАЗ 2114?

Расположен блок в торпеде, непосредственно под приборкой. Чтобы провести замену или демонтаж, нужно выкрутить саморезы и извлечь панель с бока, со стороны пассажирского места. Через образовавшееся отверстие можно рассмотреть корпус ЭБУ – он установлен внутри стального фиксатора.

Для снятия электронного блока управления нужно выкрутить болт и аккуратно вытянуть корпус, взявшись за фиксатор. Само собой, необходимо отключать питание от бортовой сети, в противном случае можно вывести из строя дорогостоящую аппаратуру. Короткое замыкание – это враг любого электроприбора, поэтому будьте аккуратны. Желательно даже не просто снимать массу с аккумулятора, но и плюсовой провод тоже отключать.

Топливный насос электрического типа

Бензонасос для ВАЗ 2110 инжектор электрического типа устанавливается в автомобилях с регулируемой системой впрыска. Электробензонасос «десятки» расположен в системе топливопровода в бензобаке транспортного средства. Такая дислокация элемента сильно снижает возможность потерь топлива из-за применения схемы без участия трубопроводов, которые работают на всасывание горючего.

Этот элемент системы подачи горючего включает:

• насос, корпусная часть которого изготовлена из металла;
• датчик уровня горючего;
• топливозаборный компонент;
• фильтр-сетку;
• клапаны обратного и редукционного типов.

Клапан обратного принципа действия стопорит комплекс раздачи горючего при остановке силовой установки. Элемент редукционного типа контролирует давление, выполняя функцию перепускного клапана.

Конструкции электробензонасосов бывают:

• роликового типа;
• шестеренчатого типа;
• центробежного типа.

Роликовый насос электрического типа засасывает топливо и прогоняет его за счет функционала роторного элемента и передвижения роликов особенного назначения. Шестеренчатый электронасос засасывает топливо и прогоняет его за счет и нагнетается за счет перемещения шестерни внутреннего типа относительно статорного элемента, играющего роль наружной шестерни. При движении ротора вращательного типа боковые элементы зубца создают в своих сегментах камеру, которая меняет степень разреженности, при помощи которой создается эффект всасывания и поступления горючего.

В то же время топливный насос центробежного типа монтируется непосредственно в топливопроводе. Такие элементы дают возможность обеспечить ровную подачу топлива и работают практически бесшумно. Они имеют одну существенную особенность — лимит по параметрам давления и функционалу.
