Устройство и схема подключения датчика лямбда зонда/кислорода, причины поломок

Описание и назначение устройств

Кислородные датчики, чаще всего, представляют собой гальваническую систему с твердотельным электролитом, который входит в рабочий режим при нагревании свыше 300˚C. Они изготавливаются с применением различных материалов в роли электролита, имеют конструкции в зависимости от назначения.

Название λ-зонды получили из-за обозначения данной греческой буквой коэффициента, отвечающего за избыток воздуха в двигателе внутреннего сгорания. При наилучшей пропорции топлива и воздуха в цилиндре двигателя (достигается максимальный КПД при минимальном расходе топлива), отношение расхода используемой воздушной смеси к стехиометрическому (оптимальному): λ = 1. При данном показателе двигатель автомобиля работает в экономном режиме и достигается наилучшая эффективность катализатора, устраняющего вредные вещества из выхлопных газов.

https://youtube.com/watch?v=jDR9QzVC_g8

В каких системах применяются

Кислородные датчики позволяют измерять объемную долю кислорода в газах, присутствующих после сгорания топлива в ДВС и котлах, работающих на твердом топливе либо метане.

λ- зонды применяются в приборах, измеряющих долю кислорода в уходящих газах котлов на ТЭС и других промышленных предприятиях для наилучшей регулировки КПД сгорания топлива при помощи подачи воздуха в топку, в зависимости от показаний приборов.

Наиболее широкое использование датчики получили в автомобильной промышленности для автоматической регулировки подачи бензиново-воздушной смеси в цилиндры двигателя.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Основные причины выхода из строя

Причин поломки датчика кислорода может быть много, среди них, конечно же, и качество применяемого топлива. Рассмотрим главные:

• Повреждение или встряска зонда вследствие неаккуратной езды (наезда на препятствие, яму).
• Перегрев зонда из-за неисправности в блоке зажигания.
• Засорение керамической поверхности продуктами сгорания некачественного бензина.
• Неисправность в работе двигателя (попадание масла в выхлоп).
• Замыкание в проводах датчика.

Поломка датчика может происходить постепенно, переводя работу двигателя в режим неправильной работы. На современных машинах стоит второй зонд после катализатора, что улучшает качество работы ДВС и защиту атмосферы от продуктов сгорания топлива.

Механическая обманка лямбда зонда («ввертыш»)

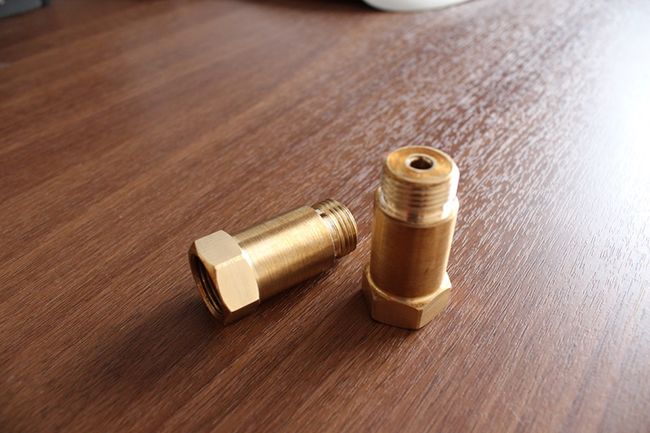

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд

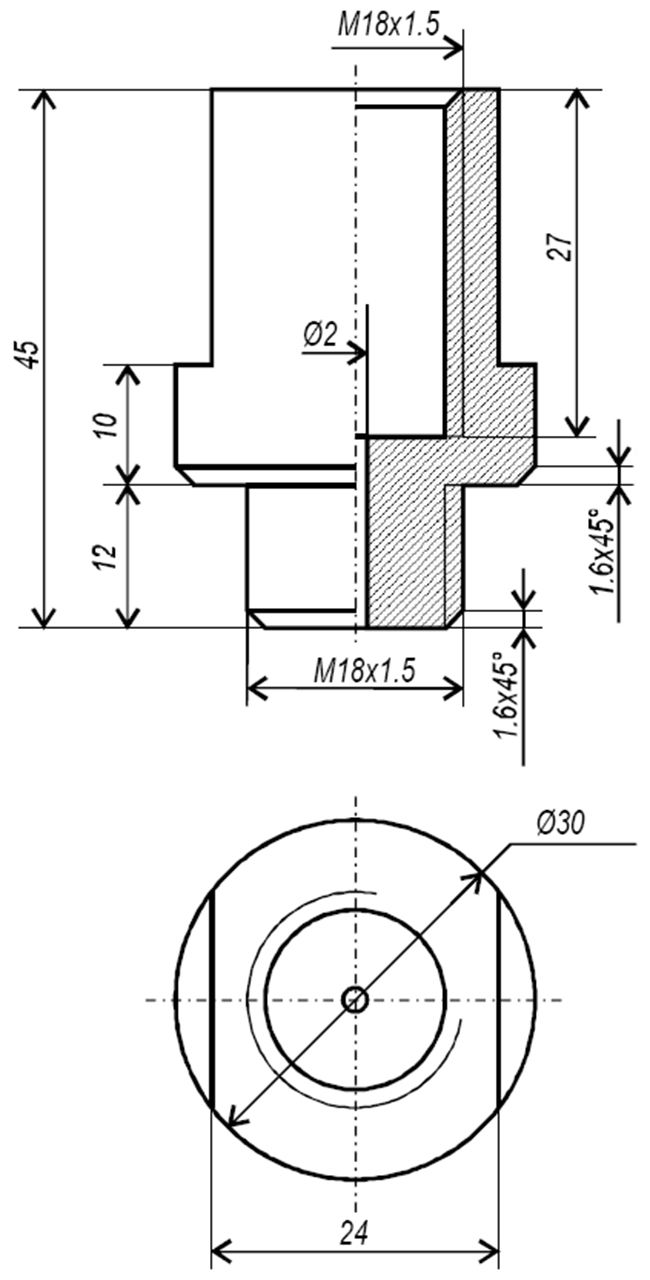

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Отключение лямбда зонда

Эксплуатация автомобиля, конструкция которого подразумевает устройство для контроля выхлопных газов, не рекомендует его самостоятельное отключение.

Однако когда неисправность застала врасплох и двигатель работает в неблагоприятном режиме, а впереди предстоит долгая дорога, возможен вариант отключения лямбда зонда.

Благодаря этому система управления учитывает показания только рабочих датчиков и осуществляет контроль работы двигателем, не учитывая качество выхлопных газов.

Отключив неисправную систему, автомобиль значительно прибавит в динамике. Однако это влечет за собой следующие последствия:

• снижение технических характеристик двигателя;
• увеличение количества потребляемого топлива;
• увеличение вредных веществ в выхлопных газах.

Важно помнить, что отключение данной системы контроля выхлопных газов — это лишь экстренная мера, которая поможет добраться до ближайшего пункта сервисного обслуживания, но не избежать дальнейших поломок

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

+56

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Назначение датчика кислорода

Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».

Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.

В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.

Влияет ли лямбда зонд на запуск — что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Главная →

Устройство → Двигатель →

Подводим итоги

Итак, мы выяснили, как работает кислородный датчик, как устроен и почему он выходит из строя. Как видите, устроен широкополосный элемент гораздо сложнее, чем двухконтактный. Тем не менее именно такой тип позволяет точно контролировать и правильно готовить топливно-воздушную смесь, не возлагаясь на усредненные параметры. В случае выхода из строя элемент нужно срочно заменить.

Где находится датчик кислорода, мы уже знаем (до и после каталитического нейтрализатора либо в районе выпускного коллектора). При замене могут возникнуть трудности. Резьба часто прикипает, а открутить датчик можно только с использованием универсальных смазок типа ВД-40.
