Короб для сабвуфера своими руками

Делаем сабвуфер стелс своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

Узнайте, какие документы нужны для замены прав при смене фамилии, и нужно ли еще раз сдавать на права.

Недавно купили новый автомобиль? Прочтите советы по обкатке нового авто от опытных автомобилистов.

Здесь /avtotovary/pokupka-avto/byudzhetnye-krossovery.html можно узнать, как правильно пользоваться и ухаживать за автоматической коробкой передач.

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.

Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).

Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Расчет короба

Переходим к корпусу — нажимаем кнопку Box

Во вкладке Box Design выбираем тип корпуса

Closed Box — закрытый ящик. Здесь все просто — указываем объем. Можно нажать на  кнопку Optimum и посмотреть что предложит сам  BassBox 6 Pro.

Vented Box — фазоинвертор. Здесь есть уже 2 две вспомогательные кнопочки Optimum (оптимальный)  и X-Bass (экстра бас) — не рекомендуем ими пользоваться. Вводите нужную вам частоту настройки Fb и подбирайте объем Vb, ориентируясь на маленький график в левом верхнем углу программы.

Bandpass Single-Tuned Box — Бандпасс 4-го порядка. Корпус где динамик установлен между двумя камерами, одна из которых имеет порт. Указывается настройка порта и объемы обоих камер.

Bandpass Parallel Double-Tuned Box — бандпасс 6-го порядка, в отличие от предыдущего корпуса имеет порт в каждой камере, соответственно указывается частота обоих портов и объемы камер.

Вкладка Dampig используется для закрытого ящика, для учета влияния наполнителя (синтепон, шерсть и т.п.) BassBox 6 Pro учитывает и это. Для остальных ящиков не нужно его использовать. Соответственно: none — нет, minimal — минимальное наполнение, typical — среднее, heavy — плотная набивка.

Вкладка Vents (порты) — настройка порта, если у вас не закрытый ящик.

1- Количество портов; 2- форма (круглый, прямоугольный, другой); 3-  способ расположения; 4- получившиеся размеры порта. Можно зафиксировать размеры порта, поставив галку на Lock Vent Dimensions и менять длину (Lv), наблюдая за изменением настройки.

Как рассчитать короб для сабвуфера ⋆ Doctor BASS

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Программы для расчета корпуса сабвуфера

JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был  даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.

Bassport

Узконаправленная  программа, предназначена для  расчета портов фазоинвертора, корпус в ней не рассчитать

Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы,  расстояния до стенок и перегородок

UniBox (Unified Box Model)

Очень простая программка, работает на  Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.

Скачать программы в разделе ЗАГРУЗКИ

Объем корпуса и площадь порта для сабвуфера

Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.

Doctor BASS скомпоновал для вас шпаргалку для фазоинвертора и закрытого ящика. Труд по определению этих значений был проведен в самом начале 2000-х годов западными любителями caraudio. Эти рекомендации были неоднократно проверены, не значительно скорректированы и пересчитаны в привычные нам литры. В данном случае объем выбирался в процентном соотношении от размера динамика. А коэффициент 3,62 для порта выведен из подтвержденной эффективной зависимости его площади в дюймах к кубическим футам объема. Корни уходят в изменения параметров Тиля — Смолла.

Но так глубоко вникать к счастью не требуется. Поэтому

выбирайте объем корпуса в зависимости от размера сабвуфера и его предполагаемого оформления по этой табличке, а площадь порта будет зависеть от объема корпуса!

Шпаргалка для расчета короба

Если усилитель на много мощнее саба — выбирайте минимальный объем, если равен по мощности — берите максимальный.

Видео

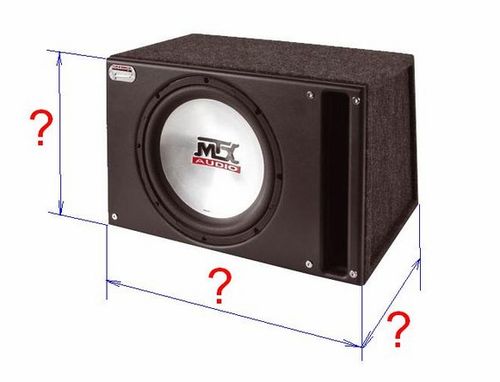

Наш ролик о том, как рассчитывать преобразовать нужный объем в размеры будущего ящика:

Удачи в расчетах!

Читайте еще:

Жмите на кнопку, что бы поделиться материалом:

Нюансы

Не смотря на высокие требования к герметичности, некоторые аудиофилы просверливают в корпусе отверстие не больше 2 мм. для выравнивания внутреннего давления воздуха при различных температурах.

Звучание сабвуфера в ЗЯ можно дополнительно смягчить, поместив в короб наполнитель (шерсть, синтепон, вата). Изменения в звучании происходят за счет смягчения и дополнительного рассеивания волн внутри корпуса. При правильном объеме и форме корпуса это нужно далеко не всегда. Для того чтобы узнать как будет лучше — проэксперементируйте, послушайте с наполнителем и без. Сделайте так, как вам больше понравится.

Виды сабвуферов

Разбираясь, как сделать сабвуфер, необходимо оценить свойства основных типов этих устройств. Пользователь может сделать выбор среди таких разновидностей:

1. Активный сабвуфер.
2. Модели пассивного типа.

Активные конструкции выпускаются с усилителем и кроссовером, что гарантирует хорошее звучание с подавлением высокочастотного диапазона. Такие модели способны работать с любыми источниками.

Образцы второй группы не оснащаются усилительными узлами, а их подключение осуществляется к штатной магнитоле. Минусом пассивного прибора является полная загрузка каналов, что ухудшает качество воспроизводимого звука.

В зависимости от конструктивных особенностей выделяют такие виды коробов: открытые и закрытые ящики (ЗЯ). Первые встраиваются в отделочные элементы салона, а последние — выполнены в виде самостоятельных ящиков, внутри которых установлен динамик с низкочастотным диапазоном.

Настройка

Следующий этап предусматривает полную настройку сабвуфера. Однако эксперты в области автозвука рекомендуют проверять все параметры еще при проектировании короба, чтобы исключить отклонения и ошибки.

Чтобы грамотно настроить систему, важно следить за параметрами динамика. Если модель характеризуется высоким качеством звучания в ФИ корпусе, порт настраивают как выше, так и ниже с учетом воспроизводимой музыки

Настройка низкочастотного фильтра начинается с включения этого компонента. На заводских сабах он называется LPF (low pass filter).

Дальше задействуется еще один фильтр под названием «сабсоник», работающий в высокочастотном диапазоне или суббасовой области. Он используется для удаления инфранизких частот. Однако не все усилители поддерживают эту опцию, но если она присутствует, лучше активировать его.

Смотрите » Как установить и подключить магнитолу на машинах ВАЗ-2114 (2115)

Задача «сабсоника» заключается в защите сабвуферного динамика от повреждения при воспроизведении частот, которые находятся за пределами слышимого диапазона, т.е. 20-25 Гц или ниже. Работая с такими частотами, диффузор увеличивает свой ход, что повышает риск выхода из строя катушки.

Специалисты рекомендуют настраивать фильтр на 5 Гц ниже частоты фазоинверторного порта. Если выбираемая частота составляет 35 Гц, то настройка «сабсоника» выполняется на 30 Гц.

Особое внимание нужно уделить настройке акустической фазы. Она способствует правильному звучанию передних динамиков совместно с задними

Если звук слышится только сзади машины, значит при настраивании были допущены ошибки.

Еще следует выставить задержки. Подобная возможность присутствует только на процессорных устройствах или при подключении внешних модулей.

Во многих акустических системах низкие частоты воспроизводятся с задержкой, что ухудшает качество звучания и не позволяет наслаждаться любимой композицией в полной мере. Чтобы исключить неприятность, нужно сделать корректировку задержек.

Вариант №3. Расчет размера фазоинвертора по номограмме

рис. 9. Номограмма

В области низких частот работа громкоговорителя не зависит от формы ящика или типа фазоинвертора, а определяется лишь двумя параметрами акустического оформления — объемом ящика-фазоинвертора V и частотой его настройки F_b. К нахождению этих величин и сводится в основном расчет акустического оформления.

Для того чтобы уяснить методику расчета громкоговорителей с помощью номограммы, рассмотрим несколько примеров.

Пример 1.Рассчитать оптимальное акустическое оформление для известной низкочастотной головки. Допустим, что с помощью измерений параметры головки определены: Q_a=3,2, Q_e=0,33, V_as=0,120м3, f_s=40 Гц. При работе от усилителя с нулевым выходным сопротивлением (R_g=0) Q_t головки составит 0,3. Отметим на оси абсцисс точку Q_t=0,3, проведем через нее перпендикулярную оси прямую и найдем ординаты точек пересечения прямой с кривыми в верхней и нижней частях номограммы: V_as/V=3, f_b/f_s=1,25, f₃/f_s=1,47. Подставляя в полученные отношения измеренные значения параметров головки V_as=0,120м3, f_s=40 Гц, находим: V=0,04 м3, f_b=50 Гц, f₃=59 Гц. Таким образом, если не принимать мер к дополнительному регулированию Q_t, для получения гладкой частотной характеристики громкоговорителя заданную головку достаточно поместить в ящик-фазоинвертор объемом 0,04 м3 и настроить его на частоту 50 Гц. Частота среза громкоговорителя при этом окажется равной 59 Гц.

Пример 2.Для той же исходной головки с Q_a=3,2, Q_e=0,33, V_as=0,120м3, f_s=40 Гц требуется так рассчитать параметры ящика-фазоинвертора, чтобы частота среза громкоговорителя оказалась равной 35 Гц. При оговоренной частоте среза расчет начинается с определения f₃/f_s. В рассматриваемом случае f₃/f_s=0,875. Далее через точку с ординатой 0,875 на кривой f₃/f_s проводится прямая, перпендикулярная оси абсцисс, и определяются координаты точек пересечения ее с кривыми V_as/V и f_b/f_s , т. е. Q_t=0,415, V_as/V=1.05, f_b/f_s =0.93. Подставляя в полученные отношения значения параметров головки V_as=0,12м3, f_s=40 Гц, находим V=0,114 м3, f_b=37 Гц. Следовательно, для того чтобы получить гладкую частотную характеристику громкоговорителя с частотой среза f3=35 Гц, объем ящика-фазоинвертора должен составлять 0,114 м3, а частота настройки — 37 Гц. Кроме того, поскольку требуемое значение общего Q головки отличается от измеренного (при работе от усилителя с нулевым выходным сопротивлением Q_t=0.3), для достижения желаемой формы частотной характеристики потребуется дополнительное регулирование этого параметра.

Пример 3.Дана низкочастотная головка (Q_a=3,2, Q_e=0,33, V_as=0,12м3, fs=40 Гц) и задан объем акустического оформления 19 V=0,06 м3. Требуется рассчитать громкоговоритель, обладающий гладкой частотной характеристикой. Определим отношение V_as/V =2. Через точку с ординатой 2 на кривой V_as/V проведем прямую, перпендикулярную оси абсцисс, и найдем координаты точек пересечения ее с кривыми f_b/f_s и f₃/f_s : Q_t=0,345; f_b/f_s=1,1; f₃/f_s=1,2. Подставляя в последние отношения значения параметров головки, находим fb=44 Гц, f3=48 Гц. Таким образом, чтобы с данной головкой и в ящике оговоренных размеров получить гладкую частотную характеристику громкоговорителя, потребуется настроить ящик-фазоинвертор на частоту f_b=44 Гц и с помощью средств регулирования довести общее Q головки до значения 0,345.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Описание фазоинвертора

Сабвуферы бывают разнообразны по видам и качеству. Но для достижения наибольшего качества акустики рекомендуется осуществлять оформление их корпусов. Наиболее востребованный метод оформления — закрытый короб и фазоинвертор. Иногда звуковые фанаты предпочитают бандпасс, пассивные излучатели либо акустические нагрузки. Что такое фазоинвертор и как устанавливается — рассмотрим подробно.

Закрытый короб (ящик)

Закрытый короб (ящик) — это корпус динамика. Его объем соизмерим с объемом колонки.

Фазоинвертор для сабвуфера — это конструкция, представляющая собой специальное корпусное отверстие. Также, это может быть встроенная внутрь него труба, которая соединяет внутренний объем и внешнее пространство. По другому она называется порт фазоинвертора. Такая система отличается от закрытого короба тем, что он не гасит колебания исходящие от тыльной части диффузора. А наоборот, таким способом дополняет излучение. Это дает значительное увеличение звука.

Фазоинвертор имеет и другую разновидность — пассивный излучатель. Портом здесь выступает специальная система или простой динамик, который не подключен к усилителю.

Короб Фазоинвертор

EDGE ED BASS 12 ACTIVE

Цена: 7200 рублей.

Бюджетный фазоинверторник построенный на основе 12″ динамика. Основной элемент дополнен качественным усилителем, что суммарно позволяет выдать 300 Вт мощности. Трезво рассуждая, такого показателя вполне достаточно для подзвучки стандартной акустической системы и приятного звучания.

В спарке со штатной магнитолой и среднечастотниками саб способен создать полный комфорт для прослушивания музыки умеренной громкости. Однако для любителей дабстепа и громкости истребителя придется поискать нечто более производительное. Дополнительным плюсом является наличие высокоуровневого порта, что помогает скомпоновать аппарат с бортовой магнитолой.

Достоинства:

• добротный саб малой мощности;
• возможность подключения к простому проигрывателю.

Недостатки:

неудачная конструкция подвержена повреждениям излучателя.

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

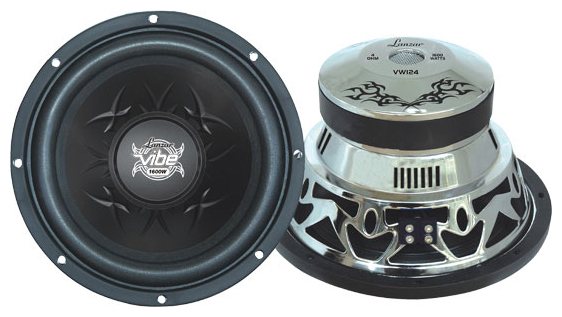

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами

Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Особенности

Материалы

Требования к материалам и сборке стандартны. Фазоинверторный короб должен быть крепким, герметичным и не давать вибраций. Материал — фанера или МДФ от 18 мм. и толще.

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть надежно загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей

Скругления порта фазоинвертора

Если щелевой порт длинный и имеет повороты, то в углах могут возникать застойные зоны, для избежания этого изгибы сглаживаются — в результате повышается КПД, так как снижается сопротивление движению воздуха. На слух определить улучшение качества довольно сложно, но для борьбы за высокий результат в звуковом давлении это решение работает.

Варианты сглаживая портов

Концы портов могут раскрываться, на выходе это может устранить паразитные шумы от трения воздуха, но такая проблема встречается не часто. Также за счет раскрывов на обоих концах понижается настройка порта (фазоинвертора), либо уменьшается его длина. То есть для одной и той же настройки порт с с расширениями на концах будет короче прямого и займет меньше объема.

Расширение щелевого порта

Практическое видео по раскатке трубы для порта:

Стоит понимать, что подбор правильной геометрии расширения (раскрыва) — отдельная задача при расчете корпуса фазоинвертора.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.
