Как поменять радиатор печки ваз-2110 своими руками

Печка старого образца

Вначале рассмотрим, как произвести ремонт радиатора отопления печки старого образца. Его снятие производится со стороны капота таким образом:

1. Снимаем резиновый уплотнитель жабо;
2. Находим под главным тормозным цилиндром винт, крепящий жабо и откручиваем;
3. Выкручиваем винты, крепящие правую часть жабо (их 4) ;
4. Отцепляем находящиеся на жабо 2 хомутика, крепящие шланги и провода;
5. Отсоединяем клемму «плюс» и провод «минус» вентилятора;
6. Левую часть жабо нужно отодвинуть вперед, не снимая полностью. Для этого достаточно открутить пару винтов;
7. Снять ветровую накладку;
8. Если таковая имеется, то клемму датчика, показывающего уровень тосола, нужно отсоединить. Убрать с расширительного бачка пароотводящий шланг.

Далее снимаем по очереди:

• Шланг омывателя переднего стекла;
• Стеклоочистители;
• Накладку ветрового стекла;
• Зажимы, крепящие корпус отопителя;
• Его переднюю часть вместе с вентилятором;
• Салонный фильтр;
• Другую часть корпуса вентилятора;
• Все шланги: подачи, обратки и пароотводящий;
• И, наконец, не без усилия можем снять корпус радиатора.

Если он у вас медный, и вы обнаружили в нем небольшую течь, не спешите выбрасывать, для него ремонт вполне возможен. Медь легко паяется, но если у вас такого опыта нет, лучше поручите это дело опытному мастеру. Поверьте – оно того стоит.

Все же на первом месте по качеству среди радиаторов – медный, а уже за ним идет ДААЗ. В любом случае прежде, чем менять, осмотрите агрегат, очистите его, оцените, возможен ли для него ремонт.

Устанавливая тот же, очищенный, уже исправленный или новый радиатор, следите, чтобы педалька пластикового корпуса вентилятора (лучше заменить его на алюминиевый) попадала точно в паз, иначе редуктор не сможет менять положение заслонки, и тепла вы не дождетесь.

Какой радиатор выбрать алюминиевый или медный?

Ваз 2110 после 2008 года комплектовался алюминиевыми радиаторами, которые имеют ряд плюсов и минусов. Однако некоторые владельцы автомобилей жалуются на холодный салон и запотевание стекол. Плюсы алюминиевого радиатора:

• Имеют большую плотность по сравнению с медными
• Ширина каналов радиатора больше, а значит и больше теплоотдача

Минусы

• При появлении течи не ремонтопригоден
• Достаточно быстро нагревается, но и быстро остывает

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые.

Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов Ваз 2110

• Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого
• Медный радиатор долго нагревается, но зато и долго остывает.
• В случае протечки его можно отремонтировать.
• Медный радиатор можно запаять.

Минусы

У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Причина	Ваши действия
Низкий уровень антифриза	Если антифриза в системе становится меньше необходимого, в контуре двигатель-радиатор прекращается циркуляция охлаждающей жидкости. Попробуйте долить, поскольку со временем его становится меньше в бачке. Если это не помогло, ищите причины дальше
Воздушная пробка	Она может образоваться при доливке антифриза в систему. Чтобы устранить пробку, необходимо немного поднять переднюю часть вашего автомобиль и включить мотор на холостых оборотах в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет и останется только долить охлаждающую жидкость
Выключатель	Вентилятор вращается со скоростью, заданной ступенчатым регулятором. Если вы можете включить печку только на максимальных оборотах вентилятора, а в других режимах устройство электродвигателя не работает, тогда наиболее вероятная причина в резисторе печки. Его следует заменить на новый
На максимальной скорости поток слабый	Причиной может послужить система закрытия и открытия заслонки, то есть кран. Но наиболее часто такая неполадка становится результатом загрязнения салонного фильтра. Определить это можно по затхлому запаху сырости. Замените фильтр, и проблема может уйти
Возникла течь	Это наиболее популярный тип поломки, связанный с системой отопления на ВАЗ 2110. Течи могут возникать через печку и кран. Кран — очень уязвимое место десятки и всех моделей ВАЗ. Когда десятку только начали выпускать, кран устанавливался. Затем его убрали из конструкции, а спустя еще некоторое время доработали и вернули
Лужа антифриза в салоне	Если вы заметили лужу из ОЖ под ногами переднего пассажира, а также учуяли неприятный запах, тогда следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние патрубков в местах их крепления хомутами

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Главные неисправности

Для отопителя автомобиля наиболее характерны такие неисправности:

• От печки нет достаточного тепла, а во время проверки обнаруживается, что антифриз непонятным образом исчезает. Хорошо, если окажется, что вся причина в ослабевших или разрушившихся креплениях шлангов или они сами износились, потрескались, начали пропускать тосол. Обычно такие «очаги» отмечены следами подтекания, разводами. Совсем нетрудно снять прохудившийся шланг или хомут чтобы заменить его новым. Значительно хуже, если потек радиатор печки. Его снятие на ВАЗ 2110 потребует приложение значительных усилий; На фото — Детали управления и воздуховоды печки ВАЗ 2110
• Температура поступающего воздуха не поддается регулировке. Здесь может быть несколько причин. Среди главных – «зависла» заслонка отопителя, неисправен моторедуктор. Также не исключено, что подводит блок управления; Моторедуктор заслонки отопителя ВАЗ 2110
• Датчик температуры, находящийся на потолке салона вышел из строя. Его проще всего снять и заменить. А вот если необходимо снятие отопителя, то придется повозиться, причем — немало. Однако, как бы не воротили нос автолюбители от такой разборки, но, скажем, накануне холодного сезона печку необходимо привести в рабочее состояние.

Внутренности потолочного датчика температуры воздуха в салоне Снятие потолочного датчика температуры воздуха в салоне

Диагностика системы отопления Ваз 2110

При нарушении функции регулятора температуры, можно отметить две наиболее распространённые причины:

• неправильная работа управляющего блока,
• неисправность заслонки.

В случае если регулятор температуры нарушил свою работоспособность, первым делом необходимо обратить свое внимание на состояние температурного датчика. Анализатор температуры, находится рядом с плафоном освещения, расположенным на потолке

Проверить работоспособность анализатора температуры можно следующим образом, необходимо несколько раз прокрутить ручку изменения температуры и тактильно проанализировать температуру воздушного потока.

Если, температура воздушного потока изменяется только при нахождении регулятора в крайнем положении, анализатор подлежит обязательной замене. Если же, температура воздушного потока изменяется согласно положению регулятора, датчик функционирует исправно и причиной поломки является неправильная работа управляющего блока.

Для того чтобы произвести проверку функции отопителя Ваз 2110  необходимо сдвинуть заслонку, находящуюся в подкапотном пространстве. Далее, необходимо визуально диагностировать герметичность радиатора. В случае если проверка показала нарушение герметичности отопителя, необходимо заменить его на новый. Замена отопителя, подразумевает демонтаж и полную разборку печки ВАЗ 2110. При наличии нового отопителя, можно произвести замену своими руками.

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

1. Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:
2. Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
3. Тяга заслонки «в ноги» — «в грудь».
4. Место крепления тяги заслонки «в грудь»-«на стекло».
5. Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
6. Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
7. Нерегулируемая тяга.
8. Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.
Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.
И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

1. Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
2. Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
3. Если предохранитель перегорел, заменяем его.

Причины протекания радиатора печки и варианты устранения неисправности

Причин протекания теплообменника может быть несколько. Первая — это некачественное подсоединение патрубков и шлангов. Для устранения проблемы используются новые хомуты и производится плотное соединение стыковых мест. Вторая — это пробитый или пришедший в негодность через коррозии металла радиатор. Некоторые владельцы автомобилей пытаются устранить протекание путём пайки изделия, однако, такой ремонт не всегда оправдывает себя. Тем более пайке можно подвергать только более дорогие медные изделия. Места протекания в очень скором времени подвергаются коррозии, и проблема возникает повторно.

Правильным решением проблемы будет замена радиатора на новую деталь. А также причиной некачественной работы радиатора может оказаться его засорение или образование накипи на внутренних стенках изделия. В этом случае можно провести его промывку специальными средствами собственноручно или обратиться за помощью к специалистам автосервисов

Важно отметить, что услуги работников сервисных центров стоят очень дорого, потому более практичным вариантом является самостоятельное устранение неисправности

Определить источник утечки охлаждающей жидкости без разборки щитка в отсеке двигателя невозможно, потому лучше сразу приобрести новый теплообменник и провести замену пришедшей в негодность детали.

Замена радиатора отопителя ваз 2110 нового образца

1. Чтобы открутить бачок, нужно ослабить хомуты и снять шланги. После этого бачок можно легко отстегнуть;
2. Когда вы только начали работать, посмотрите на уплотнитель капота. Если он будет вам мешать производить замену, то его можно попросту снять;
3. Далее вы сможете заметить звуко-термоизоляцию. Её нужно снять. Чтобы это сделать, найдите саморезы изоляции, и открутите их крестовой отверткой. Стоит отметить, что снизу болты изоляции имеют головки на десять. Всего этих болта 2. Их также потребуется открутить;
4. После этого можно заметить лист изоляции. На нем будут хомуты, которые нужно открутить;
5. После снятия хомутов, необходимо снять ещё и обшивку;
6. На пробке бачка будет специальная фишка. Она соединяется с датчиком уровня тормозной жидкости. Эту фишку нужно также отсоединить;
7. Когда все вышеперечисленные манипуляции сделаны, вы получите доступ к вакуумному усилителю (ВУ). Из него нужно вынуть шланг, после чего отвести его в сторону;
8. Далее вам потребуется головка на 17, а также трещотка. При их помощи открутите тормозной цилиндр. Его потребуется отвести вперед, но при этом не отключить трубки тормозной магистрали. Чтобы это сделать, все действия нужно выполнять аккуратно;
9. После этого нужно идти в салон. В нем отключите контактные разъемы, подходящие к стоп-сигналу;
10. А ещё нужно открутить гайки на педали тормоза и ВУ. Для этого стоит воспользоваться головкой на 13;
11. После этого работа в салоне заканчивается. Нужно вынуть усилитель и педаль. Стоит отметить, что для этого не обязательно полностью снимать стекло. Сделать данную манипуляцию можно и без такого демонтажа;
12. Главным преимуществом радиатора нового образца является то, что он состоит из 2 частей. Благодаря этому, его значительно легче снимать. Просто открутите саморезы, которых будет всего три. И поочередно снимите обе части;
13. Когда вы сделаете всё что написано выше, вы сможете увидеть все шланги, которые подходят к радиатору. Это водный, выводной и паровой шланги. И для демонтажа нужно открутить их все;
14. И вот мы подошли к самому радиатору. Осталось только его снять. Он закрепляется винтами в 4 местах. Первый винт можно найти возле кромки стекла. Ещё два винта находятся возле коллектора. И последнюю гайку можно найти около фильтра. Откручиваем их, и снимаем радиатор.

Когда радиатор снят, его можно заменить на новый. Но это нужно далеко не всегда. Иногда достаточно просто отремонтировать снятый, и установить его обратно. Установка и сборка производится также, только в обратном порядке.

Когда сборка будет завершена, потребуется проверить работоспособность трубки. Если патрубки не будут горячими, значит, появилась проблема в виде воздушной пробки. Нужно устранить её, и проверить радиатор ещё раз. Патрубки должны быть горячими.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Признаки неисправности радиатора отопителя Ваз 2110

Ниже приведены пять основных признаков, которые указывают на то, что радиатор отопителя Ваз 2110 неисправен. Понять, что радиатор отопителя пришел в неисправность или вышел из строя, достаточно просто. А вот замена этого радиатора – задача не из простых.

Одновременно может проявиться всего один или несколько признаков неисправности радиатора отопителя, но бывают ситуации, при которых эти признаки появляются все сразу. Это в основном зависит от возраста и состояния автомобиля на момент поломки радиатора.

1. Запотевшие стекла. Самым первым признаком неисправности радиатора отопителя является резкое запотевание внутренней поверхности стекол без каких-либо явных причин. Под запотеванием стекол подразумевается не легкое затуманивание кромки ветрового стекла, а обильное образование теплого конденсата по всей площади всех стекол автомобиля.
2. Независимо от того, запотели ли стекла автомобиля вследствие повреждения радиатора отопителя, самый безошибочный признак протекающего отопителя – это появление в салоне приторно-фруктового запаха.Так пахнет охлаждающая жидкость, поэтому этот запах однозначно говорит о ее вытекании. Если такой приятный запах ощущается снаружи автомобиля, загляните под его днище, чтобы выяснить, как много охлаждающей жидкости вытекло на землю.
3. Чрезмерное потребление охлаждающей жидкости автомобилем. Если у автомобиля резко пробудился зверский аппетит к охлаждающей жидкости, а вы не понимаете, по какой причине это произошло, проверьте, не поврежден ли радиатор отопителя. Если не удалось быстро обнаружить утечку, вполне вероятно, что жидкость вытекла в салон из холодной системы, поэтому стекла не запотели, а образовалась лужица. Первым делом следует проверить пол перед передним пассажирским сиденьем. Если пол мокрый и это не мокрые следы от обуви или сумки, значит, все дело в неисправном радиаторе отопителя.
4. Холод в салоне. Низкая температура воздуха в салоне автомобиле – это далеко не всегда признак неисправности радиатора отопителя. Возможно, вышел из строя мотор вентилятора или другой компонент отопителя (и это не может не радовать, поскольку замена некоторых компонентов может обойтись намного дешевле, чем замена радиатора). Но если отсутствие тепла в салоне сопровождается другими признаками, это свидетельствует о проблеме именно с радиатором отопителя.
5. Двигатель горячий, а салон холодный. Заметив, что двигатель перегрелся или продолжает нагреваться, следует обязательно проверить состояние радиатора отопителя. Но имейте в виду, что перегрев двигателя могут спровоцировать многие другие факторы. Если радиатор прекратил подачу тепла в салон автомобиля, но двигатель при этом теплый, выясните, нет ли утечки охлаждающей жидкости в какой-либо другой точке и не возникло ли других неисправностей.

Перегрев двигателя крайне опасен, поскольку при этом нагреваются и другие важнейшие компоненты автомобиля, вследствие чего они начинают быстро изнашиваться и в рекордные сроки выходить из строя.

Если двигатель начал перегреваться, следует в ближайшее время выяснить причину и устранить неисправность.

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута
4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.

1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

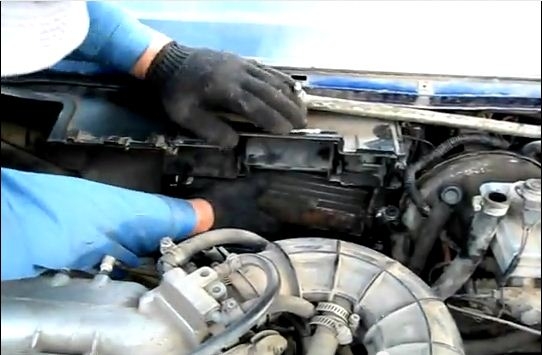

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

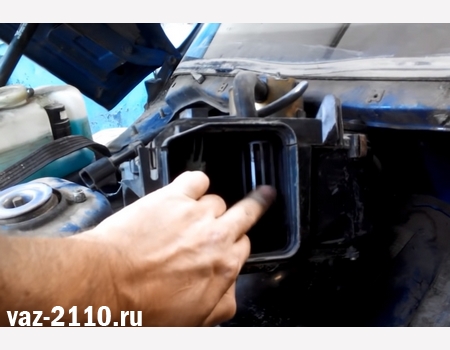

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)

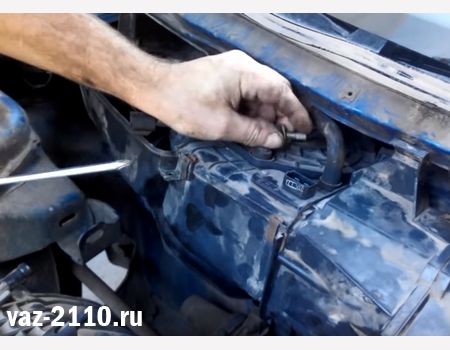

С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.

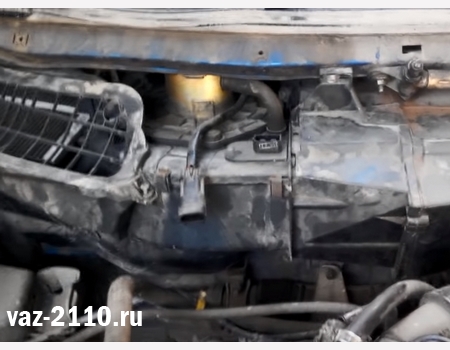

После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

• Демонтируйте резиновый уплотнитель жабо;
• Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
• Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
• Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
• Плюсовая клемма и минусовой провод отключаются от вентилятора;
• Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
• Ветровую накладку демонтируйте;
• Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
• С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

1. Шланг от омывателя лобового стекла.
2. Дворники.
3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
4. Передняя часть отопителя с вентилятором.
5. Фильтр салона.
6. Вторая часть корпуса вентилятор.
7. Все шланги (пароотвода, обратки и подачи).
8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

• Снизу лобового стекла располагаются винты, средний из которых откручивается;
• Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно демонтируется гайка, находящаяся слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута
4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации .

Прежде чем приступить к демонтажу. необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона. предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)

С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.

После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости

а также пароотводящей трубки снимаем потекший радиатор.Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.
Важно помнить!Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет .
