Замена радиатора печки на ниве шевроле

Мой аккаунт

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

https://youtube.com/watch?v=PgDz4rJ2GJ0

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Модернизация печки

Чтобы решить эту проблему, есть выход – это переделка печки Нива 21213

. В настоящий момент существуют уже готовые комплекты переделанных печек, за основу в которых взят обогреватель от ВАЗ-2108. Они намного более эффективны, прекрасно справляются со своей задачей даже в сильные холода и совершенно не издают раздражающих звуков. Конечно, на максимальной мощности обдува работу вентилятора слышно, но это несравнимо с тем, как визжит и скрежещет вентилятор «Нивы».

Тем, кто хочет сделать все своими руками, нужно всего лишь купить «восьмерочный» отопитель, резистор, «улитку» и переключатель и установить их на свою «Ниву».

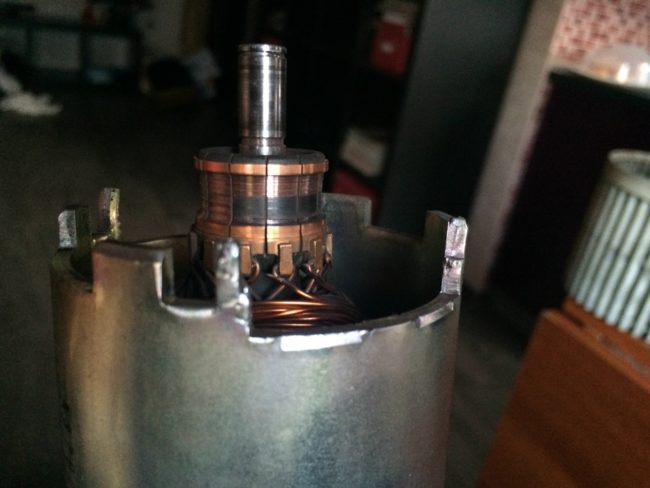

Переделка печки Нива 21213

своими руками выполняется в следующем порядке:

1. Подготовьте воздуховод к установке двигателя. Для этого нужно вырезать новое посадочное отверстие, при этом старайтесь посадить двигатель как можно ниже в воздуховод, чтобы он не упирался в капот;
2. Питание двигателя через выходное отверстие выведите из воздуховода;
3. Хорошо закрепите двигатель в воздуховоде и герметизируйте места креплений;
4. Подготовьте две пластины из нержавеющей стали, которые нужно вырезать по размерам, а затем установить под сопло и в верхний проем;
5. Демонтируйте штатную задвижку;
6. Установите воздуховод с новым двигателем на место.

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Область применения

1. Трубы полипропиленовые: технические характеристики и несложный монтаж позволяют использовать эти трубы в водопроводных системах как распределительный механизм в административных, промышленных, а также жилых зданиях для трубопроводов технической и питьевой воды.
2. Технические характеристики труб полипропиленовых дают возможность использовать их в агропромышленном комплексе.
3. Полипропиленовые фитинги и трубы 3 типа предназначены:

Трубы и фитинги из полипропилена

Труба полипропиленовая рандом-сополимер

Полипропиленовые армированные трубы для теплого пола

Установка полипропиленовых труб в систему отопления

1. На сегодняшний день трубы из полипропилена можно использовать в разнообразных областях, где применяются трубы:

• для подведения теплоносителя к приборам систем отопления;
• для дренажа;
• для подачи питьевой воды;
• для полива и др.

Важно: полипропилен принадлежит к полиолефинам и является чистым экологическим продуктом, при этом свое качество он переносит на изделие и обеспечивает стопроцентную безопасность проведения технологического процесса.

Производство полипропиленовых труб

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Открутите крышку

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Этапы разборки:

1. Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

   Бардачок снят

2. Ослабив хомут, снимается резиновая трубка, и сливается остаток жидкости в заранее приготовленную тару. Верхний хомут ослабляется, и патрубок вытягивается на себя. Для удобства постелите ткань. Можно использовать пелёнку чтобы не пролить остатки антифриза в радиаторе в салон

   Сливаем остатки антифриза

3. Радиатор, после удаления двух шурупов выдвигается на себя, пока не упрётся в воздуховод.
4. Отвинчивается гайка крепления крышки реле с последующим его извлечением. Визуально заметно, как препятствует съёму радиатора уголок пластиковой рамки теплообменника.

   Расположение болта

5. Кусачками (бокорез) откусывается мешающий кусочек пластика.

   Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть

6. Крайние грани нового радиатора по периметру оклеиваются («момент») тонкими полосками поролона. Делается это для упреждения проникновения воздуха через щели.

   Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

1. Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
2. Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
3. Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув привод спидометра, освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
4. Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
5. Отсоединяется усилитель панели (4 болта).
6. Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Замена радиатора печки на ВАЗ 2131, 2121 НИВА

Главная » Ремонт » ВАЗ 2121 (Нива 4х4): замена радиатора печки своими руками Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков

Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы»

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха.

Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Устройство системы отопления автомобиля «Нива Шевроле»

Система отопления шевроле обеспечивает качественную работу двигателя, не допуская перегрева, который приводит к поломке мотора. Отопитель салона модели Шевроле Нива жидкостный. Теплый воздух выводится внутрь машины, охлаждая работающий мотор. Выпускаются два вида систем отопителя: без кондиционера и оснащенная кондиционером.Отопитель салона при нормальной работе модели Шевроле Нива при нормальной эксплуатации, не требует дополнительного ухода.

С кондиционером

Эта система дает возможность регулирования важных показателей внутри салона автомобиля таких как влажность и температура. Для включения кондиционера выполняются определенные действия:

1. Производится запуск вентилятора отопителя.

2. Рукоятка, отвечающая за величину температуры, устанавливается в положение минимальных значений.Система кондиционирования находится под крышкой капота. В салон между отопителем и двигателем выводится лишь испаритель, помогающий обеспечивать бесперебойный обмен между хладагентом и нагретыми воздушными массами. Сам же хладагент двигаясь по трубкам становится газом, тем самым впитывая лишний нагрев. В этом виде он охлаждает ребра испарителя. После этого при помощи вентилятора нагретый воздух выводится внутрь салона, снизив тем самым нагрев мотора. Хладагент под давлением направляется из компрессора в конденсатор, становясь жидкостью во время охлаждения. Затем он подается в ресивер, из которого уходит в редуктор испарителя что бы вновь из жидкости стать газом. После этого наступает следующий повторяющийся цикл охлаждения двигателя.

Без кондиционера

Схема отопителя нива шевроле, не оснащенного кондиционером, простое устройство:

•  воздуховод вентиляционный;
• воздуховод, через который происходит обогрев лобового стекла;
• промежуточный корпус;
• воздухозаборный фильтр;
• вентилятор;
• воздуховод, через который происходит обогрев салона;
• воздуховод направленный на обогрев ног;
• радиатор.

Сила подачи нагретого воздуха от двигателя возможно регулировать заслонками.Заслонка важная деталь печки нива шевроле. Выстроенная система воздухоотводящих трубок успешно направляет потоки нагретых воздушных масс в разные части салона. Направить горячий воздух можно на лобовое стекло, ноги водителя и пассажиров автомобиля, боковые стекла салона, двери и так далее. Подача регулируется переключателем, оснащённым четырьмя скоростями. Переключатель необходимо мягко перещелкивать в печке нива шевроле. Переключатель печки должен плавно ходить в нива шевроле. Также при поломке переключатель  печки легко заменить самому в моделе нива шевроле. В моделе нива шевроле переключатель печки редко выходит из строя.

Лада 4×4 3D «МаЛаЯ» › Бортжурнал › Замена радиатора НИВА 2121 на 21213 -LUZAR LRC 01213-

Наверное каждый владелец старой нивы мечтает однажды заменить свой старый медный радиатор на большой алюминиевый радиатор от 213й нивы. Я думал отложить этот апгрейд до следующего года, но радиатор решил иначе) Недавно он начал сопливить где-то внизу и я решил не оттягивать до следующего года а просто взять и сразу заменить его! Нет! Я не собирался его паять и т.п., он уже отжил своё и заслуживает уйти на пенсию!

Перед заменой гуглил много форумов, драйв и прочие ресурсы! Главный вопрос был какие патрубки ставить ? От 213й нивы или всё же родные от 2121? Люди пишут кто, что… Кто пишет что патрубки обязательно нужно ставить от 213 (хотя они абсолютно другие), кто пишет что от 2121 но верхний патрубок 213 а нижний от 2101, кто вообще от газели нижний подбирал. В общем я посидел, переварил всю эту информацию и решил заказать Радиатор 213, набор патрубков 2121 и отдельно верхний патрубок от 213 +новый шланг на расшир. бачок и комплект хомутов.

Первое что нужно сделать это отсоединить старый радиатор и примерять новый ! Мешает его установить передняя панель, придётся вырезать около 15см панели в длину а по ширине оставить вровень со старой выемкой.

Дальше всё пошло как по маслу, радиатор становится на родные крепления внизу, справа прикручивается тоже в родное отверстие, слева нужно наметить и просверлить доп. отверстие под болт.

Так же читал что многие переносят сигнал и бачок с омывайкой, у меня всё встало на штатные места.

Теперь по патрубкам! Если у вас стандартная Нива 2121 с стандартным термостатом, то вам нужно брать комплект патрубков 2121 + верхний патрубок от 213й нивы, потому что верхний патрубок от 2121 короче на 15см!

Все патрубки кроме нижнего отлично встали на свои места а вот нижний никак не вкорячить на своё место!

И тут нас выручает последний патрубок из нашего комплекта а именно верхний патрубок 2121, мы берём его и отрезаем с любого конца от него кусок, от изгиба нужно отмерять 28см и отрезать лишнее!Всё, нижний патрубок готов к установке и отлично стыкуется с радиатором! Не нужно ничего отдельно покупать и выдумывать!
