Двигатель qd32eti турбо

Основные неисправности двигателя QD32

Несмотря на свою исключительную надежность, QD32Т, как и любой механизм, может выходить из строя. Наиболее типичные поломки такие:

Блок цилиндров двигателя QD32

• нестабильные обороты двигателя;
• внезапно дизель глохнет;
• При оборотах более 2000 в минуту двигатель работает с перебоями, в выхлопе — синий дым.

В первом случае неисправность следует искать в блоке электроуправления ТНВД, и его следует заменить. Во втором случае причина заключается в клапане отсечки подачи топлива, который также подлежит замене. В третьем случае могут быть две причины. Первая причина – засорилась топливная система, ее необходимо прочистить. Вторая причина – неисправность распылителей форсунок, их необходимо заменить.

Тюнинг QD32

Изначальное назначение двигателя QD32, каким его создал производитель, сводится к плавному, надежному и безопасному передвижению. Такая стабильность нужна, например, для коммерческих микроавтобусов. Однако тем, кому предстоит форсировать бездорожье или кто просто хочет выжать из агрегата максимум мощности, следует провести минимально необходимый тюнинг мотора.

Для повышения крутящего момента и мощности двигателя QD32 необходимо выполнить следующие мероприятия:

1. Заменить форсунки на более высокопроизводительные.
2. Установить контрактную турбину с системой наддува в 1,2 атмосферы.
3. Выполнить модернизацию электронного привода ТНВД в механический.
4. Провести настройку ТНВД и форсунок на стенде.
5. Сделать перепрошивку программного управления ЭБУ.

Модернизируя силовой агрегат, нельзя забывать о том, что одновременно с этим повышается нагрузка на ходовую часть авто и ее систему безопасности

Особое внимание нужно уделить тормозной системе, подушкам двигателя и тормозным колодкам/дискам. Мотором QD32 часто переоснащают отечественные модели (УАЗ, Газель)

Источник

Как сделать самодиагностику мотора (руководство)

Для проведения самодиагностики мотора QD32 для начала необходимо найти так называемый диагностический разъем. Как правило, он находится под рулевой колонкой (7 отверстий в два ряда). Перед началом диагностики нужно перевести стартер в позицию «ON», не заводя при этом мотор.

Далее с помощью скрепки нужно замкнуть контакты №8 и №9 в разъеме (при просмотре слева-направо, это первые два отверстия, расположенные в нижнем ряду). Контакты перемыкаются всего на пару секунд. Скрепка вытаскивается, ЧЕК-лампочка должна заморгать.

Нужно точно подсчитать количество длинных и коротких морганий. При этом длинные моргания означают десятки, а короткие – единицы в шифре кода самодиагностики. Например, 5 длинных морганий и 5 коротких составляют код 55. Это означает, что в двигателе неисправностей нет. Чтобы перезагрузить самодиагностику, нужно выполнить последовательность описанных действий заново.

Для примера приведем таблицу кодов самодиагностики для двигателя QD32ETi.

Когда и как появился

ДВС серии QD сменили в 1997 году моторы TD и предназначались для малогабаритных грузовичков, минивэнов и внедорожников. По сравнению со своими предшественниками новые силовые агрегаты могли похвастаться большим объёмом камеры сгорания и солидной мощностью, которыми их собратья не обладали.

Привлекало покупателя и качество сборки, простота обслуживания агрегатов – каждый автолюбитель знал, что руководствуясь мануалом можно сделать свап данного мотора в гараже или полный его ремонт своими руками.

Наш подопытный появился в 1995 году, ставился на несколько марок Ниссан и великолепно зарекомендовал себя на Эльгранд и Terrano.

Объём камеры сгорания в 3,2 литра при низкой стоимости солярки позволил значительно обойти конкурентные бензиновые машины – покупатель, переплатив несколько десятков процентов от среднерыночной цены получал мощный и экономичный автомобиль, уверенно ведущий себя как на трассе, так и на бездорожье.

Какое масло лить

Качественное моторное масло – залог долговечной службы вашего автомобиля. Любой добросовестный автомеханик вам скажет, что современные смазочные материалы на сегодня настолько качественные, что при их использовании ресурс мотора увеличивается в 2-3 раза от установленного заводом-производителем.

Периодичность замены масла – важный момент в техническом обслуживании сердца автомобиля. Специалисты рекомендуют придерживаться мануала и менять его вместе с фильтром через каждые 5-7,5 тыс. км.

Причём рекомендуется не использовать подозрительно дешёвые марки, а делать выбор в пользу проверенных производителей, даже если при этом придётся немного переплатить. Согласно отзывам владельцев авто рекомендуется применение в летнее время марок 10w30, зимой – 5w30.

Источник

Общие сведения

Двигатель TD27 – представляет собой 8-клапанный четырёхцилиндровый дизельный мотор, с максимальной мощностью 100 лошадиных сил. Суммарный рабочий объём всех цилиндров составляет 2663 см³. Последние располагаются в один ряд, а находящиеся в них поршни приводят во вращение коленвал, находящийся в нижней части агрегата на пяти опорных подшипниках. Позади на нём находится маховик, служащий для передачи крутящего момента на ведомый диск сцепления коробки передач. Максимальная степень сжатия составляет 22, диаметр поршня – 96 мм, рабочий ход – 92 мм. Мотор обладает высоким крутящим моментом 231 Н*м при относительно низких оборотах – 2200 в 1 минуту. Двигатель дизельный, поэтому система зажигания отсутствует, воспламенение горючей смеси происходит за счёт давления, возникающего в камере сгорания. В качестве топлива используется солярка, расход которой варьирует от 5,8 до 6,8 л на 100 км.

Топливная система

Особенности системы питания дизелей в том, что смешивание топлива с воздухом происходит в камере сгорания. При этом сначала поступает воздух, а при подходе поршня к верхней мёртвой точке, когда температура в камере повышается, происходит впрыск топлива. Это обеспечивает лучшее образование топливовоздушной смеси и её сгорания.

Топливная система состоит из топливных насосов высокого и низкого давления, фильтров грубой и тонкой очистки, а также форсунок. Из бака насос низкого давления закачивает солярку и подаёт её на фильтр грубой очистки, после чего происходит её очищение от крупных примесей. Непосредственно перед ТНВД стоит фильтр тонкой очистки. Насос высокого давления подаёт топливо через распылители форсунок, которые осуществляют её распыление под давлением 1000-1200 атмосфер, что обеспечивает лучшее её сгорание и больший КПД. Несмотря на наличие фильтров, распылители на форсунках рекомендуется периодически чистить.

Вторым составляющим в системе питания является подача воздуха под действием турбины в специальную вихревую камеру, с последующим поступлением в камеру сгорания. Хитрость задумки в том, что воздух при этом закручивается, а во время впрыска топлива обеспечивается лучшее его перемешивание с ним.

Система смазки и охлаждения

Обе системы не имеют особых отличий от предшественников. Подача масла обеспечивается насосом, расположенным в поддоне двигателя. Давление, создаваемое им необходимо для смазки всех трущихся элементов мотора. Очистку обеспечивает масляный фильтр.

Система охлаждения закрытого типа, потоки жидкости обеспечивает термостат и помпа. Согласно паспорту для заливания в систему рекомендован антифриз.

Варианты тюнинга мотора

Изначально двигатель QD32 проектировался для тяжелых микроавтобусов, то есть, не для гонок, а максимально безопасного динамичного передвижения транспортного средства. Однако тюнинг позволяет выжать максимум мощности/крутящего момента из любого мотора. Например, для дизеля QD32 придется выполнить последовательность действий:

• установка контрактной турбины с наддувом 1,2 атмосферы;
• модернизация ТНВД из электронного в механический привод;
• установка высокопроизводительных форсунок;
• настройка форсунок и насоса высокого давления на стенде;
• перепрошивка версии программного управления ЭБУ.

В РФ популярен свап УАЗ «буханок» за счет установки на них дизеля QD32 безо всяких доработок. Пользователю следует помнить, что тюнинг выпускного тракта в данном случае практически бесполезен. Модернизировать нужно либо блок цилиндров вместе с ШПГ, либо впускной тракт вместе с ГРМ (шлифовка ГБЦ, замена распредвала).

Таким образом, дизель QD32 является высокоресурсным надежным силовым приводом тяжелых транспортных средств производителя Nissan. Существует несколько атмосферных модификаций и одна турбо версия мощностью 200 л. с.

Источник статьи: http://auto-gl.ru/tehnicheskie-harakteristiki-qd32-3-2-l-100-l-s/

Двигатель QD32, его характеристики и преимущества

Многие владельцы автомобилей УАЗ изъявляют желание заменить установленный бензиновый мотор ЗМЗ-514 на импортный дизельный двигательQD32 с кованым коленчатым валом.

Преимущества замены старого движка на новый QD32

В отличие от родного двигателя иностранный силовой агрегатQD32,даже если он б/у, имеет отличные характеристики:

• большаямощность, равная 150 лошадиных сил;
• крутящий момент в 350 Нм.

Данные указаны для ДВС QD32, оснащенного электронным блоком управления топливного насоса высокого давления.

При механическом управлениимаксимальные мощностные показатели дизельных движков QD32снижены до значений, равных 135л. с. и 330 Нм соответственно.

Решение организационных вопросов

Если автомобиль новый, то он должен соответствовать требованиям норм «евро 4», у тюнингованных авто требования к экологическим характеристикам дизельных силовых агрегатов несколько снижены.

Перед проведением замены двигателя необходимо заручиться разрешением ГИБДД на переоборудование автомобиля. Иными словами, тюнинговая компания должна гарантировать наличие всех необходимых документов у дизеля QD32, прибывшего из-за рубежа, чтобы не возникало непредвиденных проблем при последующей регистрации транспортного средства, прошедшего переоснащение.

Описание конструктивных особенностей дизеля QD32Т

Конструкция дизельного двигателя QD32, выпускаемого с 90 годов, не отличается наличием новинок. К радости многих автолюбителей, ему не присуща современная впрыскивающая система CommonRail. Наибольшим спросом дизель проверенной конструкции пользуется у водителей, совершающих поездки в дальние поселки, где нет современных станций технического обслуживания.

Корпорация Ниссан оборудует внедорожники Nissan Terrano и американские грузовички Dodge Caravan, именно дизелями модели QD32Т.

На двигатель QD32 установлены шестеренчатый привод газораспределительного механизма (ГРМ), чугунные блок и головка блока цилиндров (ГБЦ) что заслуженно дает право называть его в народе неубиваемым мотором.

Двигатель QD32 имеет достойную альтернативу в лице дизельного движка TD27, также выпускаемого компанией Ниссан. Он тоже пользуется популярностью среди мастеров тюнинга, но в сравнении с двигателем QD32, его крутящий момент имеет более низкие показатели. Несмотря на то что цена на силовой агрегат Nissan QD32 ниже, чем у аналога, установочные мероприятия обходятся дороже.

Краткое описание процесса свапа

После выбора подходящего дизельного силового агрегата QD32 и покупки всех необходимых запасных частей производится непосредственная замена старого двигателя на новый дизельный мотор.

Подготовительные операции в системах двигателя:

1. Сварочные работы, связанные с изменением расположения кардана по отношению к поддону.
2. Проведение воздуховодов с одновременной перестановкой улитки турбины.
3. Проверка топливного насоса высокого давления, форсунок, свечей, сальников.
4. Очищение впускного коллектора.
5. Подводка вакуумной системы к генератору.

В самом автомобиле также нужно провести некоторые подготовительные мероприятия. При установке движка QD32 необходимо немного переместить вверх подвеску. Если не будет лифта, то при наезде автомобиля на дорожные кочки поддон или насос вакуумный могут получить повреждения. Далее выполняются следующие действия:

1. Спиливаются кронштейны, расположенные на раме.
2. Срезаются трубки задней печки и устанавливаются шланги из резины.
3. Переставляют купол автоматической коробки передач.
4. Проводят специальные операции по установке линий электрооборудования, ведущих к датчикам.
5. Изготавливают и приваривают кронштейны к раме с подгонкой по месту установки нового мотора.
6. Устанавливается японский двигатель QD32.

После окончательного монтажа нового силового агрегата производят подключение всех необходимых магистралей, для функционирования вспомогательных систем автомобильного двигателя.

Полученные преимущества

Переоборудованная ГАЗель имеет дополнительные динамические возможности, превосходящие показатели бензиновых или газовых движков.

Оборудование машины новым дизелем дает ей возможность преодолевать любые подъемы на самой высокой передаче даже при максимальной загруженности. Дизельный силовой агрегат обеспечивает равномерный ход по автобану и сохранение постоянной температуры двигателя при движении в сложных условиях города.

Краткое описание процесса свапа

После выбора подходящего дизельного силового агрегата QD32 и покупки всех необходимых запасных частей производится непосредственная замена старого двигателя на новый дизельный мотор.

Подготовительные операции в системах двигателя:

1. Сварочные работы, связанные с изменением расположения кардана по отношению к поддону.
2. Проведение воздуховодов с одновременной перестановкой улитки турбины.
3. Проверка топливного насоса высокого давления, форсунок, свечей, сальников.
4. Очищение впускного коллектора.
5. Подводка вакуумной системы к генератору.

В самом автомобиле также нужно провести некоторые подготовительные мероприятия. При установке движка QD32 необходимо немного переместить вверх подвеску. Если не будет лифта, то при наезде автомобиля на дорожные кочки поддон или насос вакуумный могут получить повреждения. Далее выполняются следующие действия:

1. Спиливаются кронштейны, расположенные на раме.
2. Срезаются трубки задней печки и устанавливаются шланги из резины.
3. Переставляют купол автоматической коробки передач.
4. Проводят специальные операции по установке линий электрооборудования, ведущих к датчикам.
5. Изготавливают и приваривают кронштейны к раме с подгонкой по месту установки нового мотора.
6. Устанавливается японский двигатель QD32.

После окончательного монтажа нового силового агрегата производят подключение всех необходимых магистралей, для функционирования вспомогательных систем автомобильного двигателя.

Принципы ремонтных работ

Починка предполагает разбор движка, очистку от масла, грязи. Трудно увидеть дефект, не избавившись от нагара. Специалисты проверят, не нарушена ли геометрия деталей, подверженных трению, измерят зазоры. При обнаружении трещин на блоке без дефектовок коленвала не обойтись.

Как проводится устранение проблем с цилиндровым блоком? На этом участке подразумевается его обработка, расточка, смена колец. Выгодно будет поменять масляный насос, водяную помпу и газораспределительный механизм. Выбор ремонтных операций продиктован состоянием запчастей, механизмов. Без знаний, навыков, измерительной аппаратуры выполнить качественный ремонт не получится.

Плюсы и минусы

Упростив устройство ДВС для грузовиков и минивэнов, разработчики обеспечили ряд преимуществ:

• схема газораспределения OHV исключает перескакивание и обрыв ремня/цепи;
• конструкция простая, надежная, компактная;
• высокий ресурс и ремонтопригодность, в том числе собственными силами.

ТНВД с механическим управлением Недостатком является высокая инерционность и шумность, ограничения мощности. Невозможно использовать 4 клапана на цилиндр и применение высокоэффективных конфигураций каналов впускного и выпускного тракта. Благодаря шестеренной передаче ГРМ на 100% исключено соударение поршней с цилиндрами.

УАЗ Hunter Бортжурнал Подготовка к установке двигателя Nissan QD32T с коробкой Dymos. Часть 2.

В итоге после некоторого ожидания от Сапсана настроенного ТНВД и переходной пластины началась установка двигателя в машину.Сначала подготовил топливную магистраль. Купил в магазине 2 кранчика переключения баков (один на обратку, другой на подачу). Просверлил под передним пассажирским сиденьем отверстия под них и подключил оба бака.

Вот так выглядят краны в салоне

К двигателю протянул стальными трубками, от буханки что ли, к фильтру ТНВД и насосу.В это время токарь проточил отверстие под уазовский датчик температуры в корпусе термостата. Вкрутил новый датчик с фиксатором резьбы. В итоге пришлось выкручивать с 409 двигателя датчик ОЖ и ставить его, т.к. при испытаниях новый врал на 30 градусов. Хотя и старый тоже не грешил, но все же точнее показывал. Советую сразу протестировать новые датчики ОЖ с градусником и схемой так сказать на коленках чтобы впоследствии не перегреть двигатель.Корпус термостата прикрутил на старые прокладки с добавление небольшого количества герметика.

На коробке выпилил места под головки болтов, крепящие переходную пластину к двигателю

Немного доработал родной штифт двигателя со стороны турбины чтобы не болталась защита картера. Просто забил до конца и сточил заподлицо.

Дальше пошла примерка двигателя дабы понять как изменить маслобак и сколько выпиливать кузов под выхлопной коллектор.В итоге покрутив и так и сяк крышку масляного картера, пришел к выводу что проще спилить его по край крышки и заварить. Объем отпиленой части получился ровно один литр. Стандартная прокладка поломалась, так что пришлось купить хороший герметик и на него посадить крышку масляного картера.

А вот так получился кузов.

Примерив еще раз движок и проверив что ничего теперь не мешает, приварили кронштейны к раме. И конечно же это отметили ))

Пучок проводов, идущий на стартер, генератор и датчики пришлось распустить, на правую сторону пустить на датчики давления масла, на левую лампочки генератора, силовой провод от генератора и ДТОЖ собрав все красиво в гофру.

Долго пришлось мудрить с педальным узлом, т.к. руль бы смещен влево, но в итоге был побежден.

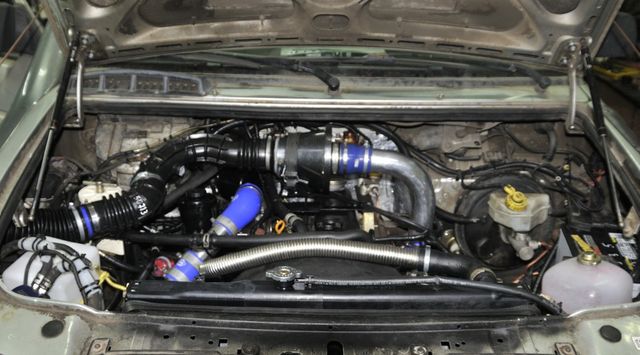

Потихоньку собрал передок кузова, подключил впускную систему и сваял кронштейн топливного фильтра.

Не смог нигде найти трубогиб для изготовления выхлопной трубы, пришлось сварить из прямых кусков.

Настало время тестировать. Выехал из гаража вот в таком виде ))

В итоге немного проскальзывает сцепление. Буду менять на каменсовскую корзину и пересверливать маховик.Немного позвенивают клапана, но это недолго отрегулировать.

Нюансы конструкции

К конструктивным особенностям двигателя «Ниссана» QD32, технические характеристики которого продуманы технологами до мелочей, можно отнести следующие:

1. Производитель сделал головку блока цилиндров, выбрав в качестве базового материала чугун.
2. В чугунном блоке гильзы не используются.
3. Применяется шестеренчатый привод ГРМ, практически не требующий замены.
4. Базовая версия атмосферника вихревого типа.

К особенностям относится и смазочная система с подачей масла принудительного плана. Преимуществом навесного оборудования является высокий эксплуатационный ресурс.

Почему разработчики предпочли чугун, ведь он утяжеляет узел и алюминий был намного легче? В большинстве случаев отливка производится из легированного чугуна. Материал характеризуется как наиболее прочный, обладающий низким коэффициентом трения между материалами поршневых колец и самих поршней. Чугунные стенки имеют высокий процент надежности, выдерживают большие нагрузки, более износоустойчивые.

Технические характеристики QD32 3,2 л/100 л. с.

Серия QD пришла на смену TD, использовалась несколько лет, в начале 2000 годов уступила место серии ZD. За всю историю дизелей Nissan подобным объемом камер сгорания могли похвастаться лишь ДВС серий ED, UD и FD. Создан атмосферный рядный дизель QD32 производителем Nissan для коммерческих микроавтобусов, тяжело нагруженных внедорожников и грузовиков.

Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками

Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна, поэтому форсировка позволит увеличить мощность на 50 л. с. без снижения эксплуатационного ресурса.

Для базовой версии справедливы следующие технические характеристики QD32:

Изготовитель	Nissan
Марка ДВС	QD32
Годы производства	1986 – …
Объем	3153 см3 (3,2 л)
Мощность	73,5 кВт (100 л. с.)
Момент крутящий	221 Нм (на 4200 об/мин)
Вес	258 кг
Степень сжатия	22
Питание	ТНВД с электронным управлением
Тип мотора	рядный дизель
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	чугун
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	99,2 мм
Поршни	литые алюминиевые с низкой юбкой
Коленвал	литой, 8 противовесов, 5 опор
Ход поршня	102 мм
Горючее	АИ-92
Нормативы экологии	Евро-1/2
Расход топлива	трасса – 10 л/100 км смешанный цикл 12 л/100 км город – 15 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для QD32 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,9 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 450000 км
Регулировка клапанов	шайбами
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	Aisin WPT-063
Свечи на QD32	HKT Y-955RSON137, EIKO GN340 11065-0W801
Зазор свечи	1,1 мм
Привод ГРМ	шестеренчатый
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Micro AV3760, VIC A-2005V
Масляный фильтр	Filtron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
Маховик	6 отверстий для крепежа и 1 отверстие центровочное
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	650 – 750 мин-1
Усилие затягивания резьбовых соединений	свеча – 32 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 42 – 51 Нм крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный) головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°

Двигатель QD32T подготовка на замену ZD30 — DRIVE2

вот так приходит моторчик

Полный размер

снимаем с него электронный тнвд,www.drive2.ru/b/2296702/обращаем внимание насколько чистая шестерня похоже точно малопробежный, поставщик не подвел!

снимаем холодную улитку на переварку, красный герметик это с завода

перевариваем улитку, глушим отверстия на впускном патрубке, глушим егр на впускном коллекторе, все завариваем алюминием

перевариваем маслобак на другую сторону

кстати вот они рядом отмытый и контрактный забитый егром, сала мало, точно пробег маленький

на коренном сальнике не намека на подтеки, втулка на колене на автоматах не использовалась, потому ее оставляем, она новая

снимаем на проверку, свечи, форсунки и регулируем клапана

меняем прокладку клапанной крышки

новую прокладку под фланец тнвд

ставим механический тнвд, переделаный под 3.2 с нижним кронштейном от 27-го,www.drive2.ru/b/2296783/подушки от эля родные, тк на них самая маленькая вибрация

поднимаем давление открытия в форсах с севших 90 до положенных 100-105, меняем 1-ю форсунку на нормальную, обязательно новые установочный шайьы

трубки

колектор впускной, насос гура, который демонтировали для удобства снятия постоновки тнвд

меняем поддон. приятно посмотреть на чистый двс изнутри

меняем кронштейн фильтра, тк родной будет упираться в раму патруля удобнее менять при снятой холодной улитке.

Полный размер

ставим на фиксатор резьбы переходную плиту и маховик под родное сцепление ZD30- 275 мм, затем манометр на проверку давления и стартерwww.drive2.ru/b/3215144/

холодную улиткуwww.drive2.ru/l/8394137/

давление масла на пусковых оборотах доскакивает до рабочего давления 4кг

компрессия агонь, даже свечи геть не будем

остается поздравить нового владельца

egorka1979дай бог долгой жизни патрулю!

завтра хозяин приедет за двигателем, промеряем компрессию и давление масла, ну и заведем при нем,можно вопросы ему в личку задать.

Технические характеристики TD27 2,7 л85 л. с.

Изначально в двигателе производителя Nissan объемом 2,7 л серии TD для достижения 85 л. с. и 216 Нм были использованы технические решения:

• рядная схема двигателя с четырьмя цилиндрами;
• чугунная головка ГБЦ и шестеренчатая передача от коленчатого вала на распредвал и ТНВД;
• привод клапанов коромыслами и штангами по схеме газораспределения OHV;
• вихревая камера сгорания.

Механизм газораспределения с нижним валом, коромыслами и толкателями по схеме OHV

Поскольку цепного/ременного привода здесь нет, дизель TD27 не гнет клапана. В результате получился «громкий», но очень надежный атмосферный ДВС для тяжелых машин, эксплуатирующихся в тяжелых условиях. Внутри серии TD разработчикам удалось увеличить мощность за счет того, что стали больше объемы цилиндров.

Для более подробного ознакомления все технические характеристики TD27 собраны в таблицу:

Изготовитель	GM DAT
Марка ДВС	TD27
Годы производства	1986 – …
Объем	2663 см3 (2,7 л)
Мощность	62,5 кВт (85 л. с.)
Момент крутящий	216 Нм (на 2400 об/мин)
Вес	250 кг
Степень сжатия	22
Питание	механический ТНВД
Тип мотора	рядный дизель четырехцилиндровый
Зажигание	свечи для первичного воспламенения
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	высокопрочный чугун
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков, нижнее расположение
Материал блока цилиндров	чугун
Диаметр цилиндра	96 мм
Поршни	оригинальные, дюралевые, 5 типов проточек
Коленвал	полнопротивовесный
Ход поршня	92 мм
Горючее	дизтопливо
Нормативы экологии	Евро-3
Расход топлива	трасса – 10 л/100 км смешанный цикл 12 л/100 км город – 13 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	20W40, 20W50 лето, 10W40 зима, 5W30 турбо
Какое масло лучше для двигателя по производителю	Nissan
Масло для TD27 по составу	синтетика, полусинтетика, минеральное
Объем масла моторного	6,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 500000 км
Регулировка клапанов	гайки
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	GWN-23AF, F-202, N-144
Свечи на TD27	PN137 HKT
Зазор свечи	1,1 мм
Привод ГРМ	шестеренчатый
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Champion CAF100105R, Bosch 1457433275, Borg&Beck BFA2345, Ashika 20-01-110
Масляный фильтр	Bosch 098AF1071, Blue Print ADN12113, Ashika 10-01-114
Маховик	6 крепежных отверстий и 1 посадочное
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	1320781W00
Компрессия	норма 30 бар, минимум 25 бар, разница в соседних цилиндрах максимум 3 бара
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Где использовался QD32?

Главным образом атмосферник был постоянным участником продукции японского автоконцерна, а также в одной модели коллекции Datsun Truck. Его полюбили за простоту конструкции, удовлетворительный моторесурс по сравнению с турбинами. До первого капремонта хозяину стального коня можно быть спокойным, колеся на протяжении 500 тыс. км. Турбированные агрегаты приходится чинить после рубежа 250 тыс. километров.

Одной из достойных черт является нетребовательное отношение к качеству топлива: не возбраняется залить случайно низкопробный бензин или соляру. Они в меньшей степени нагружены по сравнению с ДВС на механических нагнетателях и турбокомпрессорных установках. Острая необходимость в дорогостоящем ремонте отпадает, да и прейскурант на запчасти порадует. Страдает, конечно, мощность, динамика при разгоне.

Использовался он в минивэнах «Караван», выпускаемых до 2002 г., в грузовиках «Атлас» до 2007 г. Неплохие характеристики двигателя QD32 мотивировали инженеров внедрять турбированный вариант в минивэне Elgrand, заднеприводных кроссоверах Regulus, внедорожниках «Террано».

Какое масло лить

Современный рынок масел предлагает широкий выбор продукции – от дешёвых марок до известных брендов. Несмотря на низкую стоимость некоторых масел, завод-производитель настоятельно рекомендует использовать только специализированные марки, указанные в инструкции по эксплуатации и подходящие к вашей марке двигателя. Согласно мануалу для TD27 подходят следующие марки:

Следует сделать выбор в пользу проверенных поставщиков – в данном случае риск нарваться на подделку минимален. Несмотря на различную вязкость, масло оптимально подходит под температурный режим ДВС в зависимости от погодных условий и не теряет своих свойств – вырабатывается достаточное количество масляной плёнки, предотвращающей износ деталей. Специалисты рекомендуют производить его замену через каждые 5-8 тыс. км.

Источник

Технические характеристики QD32 3,2 л/100 л. с.

Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками

Блок цилиндров QD32

Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна.

ГБЦ QD32 в сборе

Для базовой версии справедливы следующие технические характеристики QD32:

Изготовитель	Nissan
Марка ДВС	QD32
Годы производства	1986 – …
Объем	3153 см3 (3,2 л)
Мощность	73,5 кВт (100 л. с.)
Момент крутящий	221 Нм (на 4200 об/мин)
Вес	258 кг
Степень сжатия	22
Питание	ТНВД с электронным управлением
Тип мотора	рядный дизель
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	чугун
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	99,2 мм
Поршни	литые алюминиевые с низкой юбкой
Коленвал	литой, 8 противовесов, 5 опор
Ход поршня	102 мм
Горючее	Дизельное топливо
Нормативы экологии	Евро-1/2
Расход топлива	трасса – 10 л/100 км смешанный цикл 12 л/100 км город – 15 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	—
Масло для QD32 по составу	синтетика, полусинтетика
Объем масла моторного	6,9 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 450000 км
Регулировка клапанов	шайбами
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	Aisin WPT-063
Свечи на QD32	HKT Y-955RSON137, EIKO GN340 11065-0W801
Зазор свечи	1,1 мм
Привод ГРМ	шестеренчатый
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Micro AV3760, VIC A-2005V
Масляный фильтр	Filtron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
Маховик	6 отверстий для крепежа и 1 отверстие центровочное
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	650 – 750 мин-1
Усилие затягивания резьбовых соединений	свеча – 32 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 42 – 51 Нм крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный) головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°
