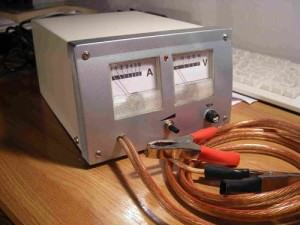

Портативное пусковое устройство для легкового автомобиля своими руками

Как выбрать пуско-зарядное устройство для автомобиля

Типы пуско-зарядных устройств

Все эти изделия поделены на 4 большие категории:

1. импульсные;
2. конденсаторные;
3. аккумуляторные;
4. трансформаторные.

1. Импульсный тип ПЗУ

Подобные девайсы функционируют на основе преобразования напряжения импульсного типа. В условиях высокой частоты происходит рост напряжения, после чего начинается его снижение и последующее преобразование.

Сильные стороны:

1. КПД – может достигать 90% и более. Ведь основные элементы устройства почти всегда находятся в устойчивом положении (вкл./выкл.), тогда как потери происходят в момент переключения основных компонентов.
2. Малый вес – сказывается рост частоты, что позволяет применять трансформаторы аналогичной мощности, но меньших габаритов.
3. Надежность – в этом отношении приборы аналогичны стабилизаторам линейного типа. В частности, почти вся бытовая и оргтехника располагает импульсными блоками питания.
4. Защита – отсутствие нагрузки и замыкания не станет проблемой, так как от этого имеется защита.
5. Цена – разработка высокопроизводительных транзисторов и унификация компонентов позволяет существенно снизить ценник.

Слабые стороны:

1. Помехи – импульсные изделия часто создают помехи из-за принципов своего функционирования.
2. Ремонтопригодность – как правило, она заметно ниже, чем у иных типов.
3. Поломки – хоть от замыканий изделия защищены неплохо, неправильное подключение к аккумулятору (полюса) и перепады напряжения могут привести к поломке.

2. Конденсаторные ПЗУ

Особенность их работы в том, что сначала происходит зарядка интегрированных конденсаторов, а уже после этого заводится двигатель автомобиля. Их главным плюсом является компактность и мобильность. Однако высокий разряд отрицательно сказывается на состоянии батареи, да и высокая цена ограничивает предложение.

3. Аккумуляторные

Эти приборы могут быть как профессиональными, так и бытовыми. Большинство автолюбителей выбирает именно бытовые, так как их мощности вполне достаточно, чтобы завести легковой авто. Мощность профессиональных комплексов в данном случае избыточна. Схема работы – изначально происходит заряд интегрированных аккумуляторов, после чего заводится мотор.

4. Трансформаторные

В конструкции таких приборов имеется трансформатор, посредством которого сначала происходит понижение напряжения, а после выпрямление. Сильные стороны пуско-зарядных устройств трансформаторного типа – отличный пусковой ток и мощность. Такой набор гарантирует запуск машины даже при условии полностью посаженного аккумулятора. Кроме того, помехи отсутствуют, в отличие от импульсных девайсов. А еще такие приборы надежны и неприхотливы.

Обратная сторона – большие габариты, низкий КПД и наличие стабилизатора. Последний гарантирует стабильное напряжение, но и обусловливает потери КПД.

Критерии выбора ПЗУ

Видео: Выбор пуско-зарядного устройства. Советы автоэксперта

Перед покупкой необходимо четко знать параметры АКБ собственного автомобиля, так как именно от характеристик аккумулятора во многом и будет зависеть выбор. Тем не менее, есть 4 основных критерия:

• ток зарядки
• напряжение
• напряжение (выходное)
• габариты и масса

1. Ток зарядки

Этот параметр обычно варьируется в пределах 20-3 000 А, что зависит от модели. Впрочем, гнаться за высокими цифрами не стоит, так как для запуска и зарядки достаточно значения в пределах 35-55 А. Если же у вас грузовой авто, значение будет выше.

2. Напряжение

Оно означает источник питания, к которому разрешается подключать пуско-зарядное устройство. Как правило, на отечественном рынке представлены модели, ориентированные на работу от стандартной сети в 220 В. Тем не менее, есть и приборы, работающие от сети в 110 В, которые покупаются теми водителями, кто часто ездит за границу. При покупке последнего нужно отдельно приобрести трансформатор.

3. Напряжение (выходное)

Это значение обязано быть идентичным таковому у АКБ вашего автомобиля, с которым можно ознакомиться в мануале к аккумулятору.

4. Габариты и масса

Тут все зависит от наличия/отсутствия гаража и необходимости иметь устройство при себе. Если есть гараж, можно приобрести мощное устройство, однако его вес может приблизиться к 20 кг, а у особо мощных, рассчитанных на грузовики – к 50 кг. Если же вы обычно оставляете машину на улице, целесообразно выбрать компактный прибор со средними параметрами ширины и высоты в 20/40 см, а также массой в 5-10 кг.

Важно помнить, что производители нередко хитрят и указывают на упаковке завышенные данные, которые прибор выдать не в состоянии. В таком случае определить реальный пусковой ток можно, воспользовавшись формулой: номинальная мощность/выходное напряжение

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

• трансформаторные;
• аккумуляторные;
• конденсаторные;
• импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

• надёжность;
• высокая мощность;
• запуск авто в случае, если аккумулятор является «мёртвым»;
• простое устройство;
• регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

• мощность (P): 1,3−1,6 кВт;
• U = 12−24 В (зависит от транспортного средства);
• ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
• площадь (S) магнитопровода: 37 кв. см;
• диаметры провода I и II обмоток: 2 и 10 кв. мм;
• количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

• двуполупериодная;
• мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Пример расчёта

Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:

1. Работа осуществляется вместе со штатной АКБ.
2. Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
3. Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

Это интересно: Как отключить иммобилайзер? 2 способа отключения штатной системы защиты в машине

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

• карбюраторные: 35 — 55 оборотов в минуту;
• дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

1. T = 30/Sтр.
2. Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
3. Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке

Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора

Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Схема импульсного пуско-зарядного для авто

На схеме представлен однотактный прямоходовый преобразователь, в котором использован всего один коммутирующий элемент. В отличие от косого моста, где энергия обратного хода трансформатора возвращается в накопитель из первичной обмотки через размагничивающие диоды, в данном размагничивание происходит за счёт фиксирующей обмотки в 18 витков, а выброс напряжения первичной обмотки ограничивается током заряда фиксирующей ёмкости 150 нФ x 630В — 4 шт. На прямом ходу фиксирующая ёмкость через фиксирующую обмотку разряжается до уровня напряжения накопителя 300 В. Благодаря периодическому разряду фиксирующей ёмкости напряжение на коллекторе силового транзистора не превышает удвоенного напряжения накопителя, то есть фиксируется.

Для обеспечения таких режимов фиксирующая обмотка должна иметь очень хорошую магнитную связь с первичной обмоткой. Для этого обе обмотки мотаются вместе в 2 провода. Поскольку напряжение между первичной и фиксирующей обмоткой около 300 В, между ними должна быть хорошая изоляция.

В качестве ключа использована половинка модуля 2MBI100PC-140. Ключ управляется драйвером HCPL3120 по схеме с отрицательным смещением. Вместо модуля возможно применение сборки из 2-3-х ключей IRG4PF50U, IRG4PF50W или аналогичных с напряжением коллектора не менее 900 В. В этом случае ключи паяются на медную подложку. На подложку ключей нужно установить дополнительный термостат. Термостат показаный на схеме устанавливается на подложке выходных диодов.

Вместо R1 впаиваем резистор на 100 Ом. Не подавая питания на силу запитываем блок управления. Спустя пару секунд должно включиться реле и загореться зелёный светодиод. Осциллографом контролируем наличие двуполярных импульсов на затворе ключа частотой 40-50 кГц. Отрицательный импульс должен быть заметно длиннее. Размыкание цепи термостата должно приводить к зажиганию красного светодиода и блокировке инвертора.

Если всё так, собираем полностью схему инвертора и включаем его в сеть 220 В. Подбирая сопротивление R2 добиваемся выходного напряжения 14,2 — 14,6 В. Включаем прибор магнитоэлектрической системы параллельно шунту и нагружаем выход реостатом сопротивлением 0,1 Ом. Показания прибора должны соответствовать току не более 80 А. При этом напряжение выхода должно снизится.

Применением пускового устройства более удобно там, где имеется возможность подключить пусковое устройство к сети переменного тока.

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

• Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
• Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

1. Напрямую на генераторной обмотке.
2. Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.

Зарядка для АКБ из блока питания компьютера

Для зарядки любого аккумулятора хватит 5-6 ампер-часов, это является около 10% от емкости всей батареи. Произвести его, может, любой блок питания емкостью от 150 Вт.

Итак, рассмотрим 2 способа самостоятельного изготовления зарядного устройства из компьютерного блока питания.

Способ первый

Для изготовления нужны следующие детали:

• блок питания, мощностью от 150 Вт;
• резистор 27 кОм;
• регулятор тока R10 или блок резисторов;
• провода длиной от 1 метра с клеммами;

Ход выполнения работ:

1. Для начала нам потребуется разобрать блок питания.
2. Извлекаем неиспользуемые нами провода, а именно -5в, +5в, -12в и +12в.
3. Совершаем замену резистора R1 на заранее заготовленный резистор 27 кОм.
4. Удаляем провода 14 и 15, а 16 просто отключаем.
5. Из блока выводим сетевой шнур и провода к аккумуляторной батарее.
6. Устанавливаем регулятор тока R10. В отсутствие такого регулятора, можно изготовить самодельный блок резисторов. Состоять будет он из двух резисторов 5 Вт, которые будут соединены параллельно.
7. Для настройки зарядного устройства, в плату устанавливаем переменный резистор.
8. К выходам 1,14,15,16 припаиваем провода, а резистором устанавливаем напряжение 13,8-14,5в.
9. На окончание проводов присоединяем клеммы.
10. Остальные ненужные дорожки удаляем.

Важно: придерживайтесь полного руководства, малейшее уклонение может привести к перегоранию прибора.

Способ второй

Для изготовления нашего устройства по данному способу, потребуется блок питания немного мощнее, а именно на 350 Вт. Так как он может выдать 12-14 ампер, что удовлетворит наши потребности.

Ход выполнения работ:

1. В блоках питания от компьютера импульсный трансформатор имеет несколько обмоток, Одна из них на 12в, а вторая на 5в. Для изготовления нашего устройства нужна только обмотка на 12в.
2. Для запуска нашего блока потребуется найти зеленый провод и замкнуть его с черным проводом. При использовании дешевого китайского блока, возможно, там будет не зеленый, а серый провод.
3. Если у вас блок питания старого образца с кнопкой включения, вышеуказанная процедура не нужна.
4. Далее, составляем из желтых и черных проводов 2 толстые шины, а ненужные провода обрезаем. Черная шина будет минусом, желтая соответственно плюсом.
5. Для повышения надежности нашего устройства можно осуществить замену местами диодов. Дело в том, что на 5в шине стоит более мощный диод, чем на 12в.
6. Так как в блоке питания стоит встроенный вентилятор, то ему не страшны перегревы.

Способ третий

Для изготовления нам потребуются следующие детали:

• блок питания, мощностью 230 Вт;
• плата с микросхемой TL 431;
• резистор 2,7 кОм;
• резистор 200 Ом мощностью 2 Вт;
• резистор 68 Ом мощностью 0,5 Вт;
• резистор 0,47 Ом мощностью 1 Вт;
• реле на 4 контакта;
• 2 диода 1N4007 или подобные диоды;
• резистор 1кОм;
• светодиод яркого цвета;
• длина провода не менее 1 метра и сечением не меньше 2,5 мм 2, с клеммами;

Ход выполнения работ:

1. Выпаиваем все провода кроме 4 черных и 2 желтых проводов, так как по ним поступает питание.
2. Замкнуть перемычкой контакты, отвечающие за защиту от перенапряжения, чтобы наш блок питания не выключался от перенапряжения.
3. Заменяем на плате с микросхемой TL 431 встроенный резистор на резистор 2,7 кОм, для установки выходного напряжения 14,4в.
4. Добавляем резистор 200 Ом мощностью 2 Вт на выход с канала 12в, для стабилизации напряжения.
5. Добавляем резистор 68 Ом мощностью 0,5 Вт на выход с канала 5в, для стабилизации напряжения.
6. Выпаиваем транзистор на плате с микросхемой TL 431, для устранения препятствий при установке напряжения.
7. Заменяем стандартный резистор, в первичной цепи обмотки трансформатора, на резистор 0,47 Ом мощностью 1 Вт.
8. Собираем схему защиты от неправильного подключения к аккумулятору.
9. Выпаиваем из блока питания ненужные части.
10. Выводим необходимые провода из блока питания.
11. Припаиваем клеммы к проводам.

Для удобства пользования зарядным устройством подключите амперметр.

Преимуществом такого самодельного устройства является отсутствие возможности перезарядки батареи.

Видео «Как собрать регулируемое ПЗУ»

Пользователь valeriyvalki подробно рассказал о процедуре сборки регулируемого ПЗУ с описанием всех особенностей и компонентов, которые применялись для разработки.

Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.

Какое пуско-зарядное устройство купить – самые важные критерии выбора

Некоторые умельцы пытаются сделать пуско-зарядное устройство своими руками. При наличии багажа знаний по электрике это вполне реально, но для подавляющего большинства из нас более реалистичной выглядит покупка этого полезного прибора

Итак, какие же параметры необходимо принимать во внимание при выборе портативного пуско-зарядного устройства для аккумулятора?

Выдаваемое напряжение

Напряжение бортовой сети в большинстве легковых автомобилей составляет 12 Вольт (точное напряжение, которое, как правило находится в диапазоне от 12 В до 13 В, измеряется при помощи мультиметра). Именно такое напряжение должно выдавать пуско-зарядное устройтво для автомобильного аккумулятора (сокращенно – АКБ), с которым планируется заводить в мороз двигатель «легковушки». Водителям грузовых машин, в свою очередь, надо рассматривать пускозарядные устройства 24 В.

Уровень зарядного тока

По этому параметру портативное пуско-зарядное устройство должно соответствовать емкости аккумулятора, который планируется обслуживать. Зарядный ток измеряется в амперах (А) и должен составлять около 10% от общей емкости автомобильной АКБ. К примеру, если емкость аккумулятора вашего автомобиля составляет 60 Ач, для него целесообразно купить пуско-зарядное устройство с током зарядки 6 А (60 разделить на 10). Планируете купить авто выше классом и с более мощным аккумулятором, например, с емкостью в 100 Ач? Тогда сразу выбирайте соответствующее ПЗУ, с зарядным током не меньше 100 Ампер.

Пусковой ток

От этой характеристики напрямую зависит качество запуска двигателя. На вашей машине стоит бензиновый двигатель? Тогда значение пускового тока в Амперах должно быть не меньше значения емкости аккумулятора в Апмпер-часах. Если отталкиваться от того же аккумулятора емкостью 60 Ач, то для него нужно ПЗУ с пусковым током, равным как минимум 60 А.

Примечание 1. Для того чтобы завести двигатель при очень низкой температуре воздуха вам понадобится ПЗУ с большим пусковым током. Нередки случаи, когда при температуре -20-25 градусов автомобиль с «севшим» аккумулятором на 80 Ач не заводится даже при подключении автономного пуско-зарядного устройства, выдающего пусковой ток 100 А. Исходя из этого, рекомендуем иметь хотя бы небольшой запас по пусковому току.

Примечание 2. Определенные нюансы имеются с грузовыми машинами. На них ставят по 2 аккумулятора. Если каждый из них имеет емкость, например, 150 Ач, то суммарная емкость составит уже 300 Ач. Для запуска двигателя на таком автомобиле в мороз вам понадобится пуско-зарядное устройство 24 В с пусковым током не меньше 320 А

Вместе с тем, важно знать, что требуемый для запуска двигателей на грузовых автомобилях большой ток может нанести вред электрооборудованию легкового транспортного средства

Для вашего удобства приводим ориентировочные значения пускового тока для разных типов автотранспорта:

• легковые машины – 80-100 А;
• внедорожники и мини-бусы – около 150 А;
• небольшие грузовики и трактора – 200 А;
• большие седельные тягачи, фуры, крупная сельскохозяйственная техника (комбайны и т.п.) – 500 А.

Авторы интернет-журнала отмечают, что это лишь примерные цифры. Случай с каждым автомобилем индивидуален.

Способ зарядки встроенного аккумулятора

Традиционно аккумуляторы пуско-зарядных устройств подзаряжаются от розетки 220 В и (или) автомобильного прикуривателя (как и всевозможные накидки на сиденья с подогревом, дополнительные отопители салона и т.п.). Однако сегодня уже никого не удивишь и моделями со встроенной солнечной панелью, которая способна подзарядить устройства в ясную погоду от энергии солнца, что весьма актуально при выезде на природу.

Пример «пускача» со встроенной солнечной батареей

Помимо своей основной функции, заключающейся в запуске двигателя при разряженной АКБ и зарядке последней, ПЗУ могут выполнять и ряд дополнительных функций, что зачастую превращает их в полноценные мультитулы.

Зарядно-предпусковые приборы

Зарядно-предпусковые устройства вообще не рассчитаны на выдачу токов большой мощности. То есть, запуск двигателя от них не производится. Техника запуска мотора от такого прибора несколько иная, чем от пуско-зарядного. Особенность зарядно-предпусковых устройств заключается в том, что они могут работать в режиме подачи токов повышенных значений. К примеру, для подзарядки АКБ емкостью 65 Ач необходим ток в 6,5 А (10% от номинальной емкости). Но можно прибор перевести в режим, когда на выходе будет 20 А. В результате получим интенсивную зарядку батареи.

То есть, при помощи зарядно-предпускового прибора просто «разгоняется» аккумулятор, после чего от нее можно завести мотор. Но при этом интенсивная зарядка негативно сказывается на самой батарее.
