Признаки неисправности автомобильного термостата

В домашних условиях: как проверить термостат непосредственно при покупке в магазине и перед тем, как ставить

Брака, особенно среди российских терморегуляторов для ВАЗ, предостаточно. К сожалению, удобного способа полноценно опробовать узел непосредственно в торговой сети нет. Держа в руках термоприбор, максимум, что можно сделать – подуть в штуцер, открывающий доступ к радиатору. Если воздух идти не будет, то большой круг закрыт, что и надо при комнатной температуре.

Переместится ли клапан в противоположную позицию, в которой поток движется через теплообменник, при покупке в магазине никто не скажет и термостат придется проверить в домашних условиях. Смысл в этом есть: если брак будет выявлен до постановки на автомобиль, лишний раз сливать «охлаждайку» и крутить гайки не придется. Диагностика происходит в кастрюле, предварительно заполненной холодной водой:

• Погрузить терморегулятор в воду так, чтобы он не соприкасался со стенками емкости (подвесить на проволоке, противоположный конец которой закрепить на перекладине).
• Опустить в кастрюлю термометр, градуированный до 100°C.
• Включить конфорку.
• Проследить, начинает ли открываться клапан при приближении к температуре срабатывания термостата (вынимать пассатижами из кипятка или поднимать за палочку и смотреть, течет ли вода из выхода).
• Удостовериться, полностью ли термопереключатель переходит к циркуляции на большой круг (вода прекращает литься из другого патрубка).

Это универсальная технология оценки работоспособности терморегулятора. Иногда конструкция узла позволяет воспользоваться ухищрениями, физическая сторона которых знакома каждому со школьных лет. К примеру, на ВАЗ 2110 и первых Приорах процедуру диагностики можно упростить:

• Повернуть деталь так, чтобы торец нижнего патрубка смотрел вниз (горизонтальное положение), и опустить в воду.
• Развернуть терморегулятор в воде на 90° так, чтобы он стал вертикально, а штуцер к нижнему шлангу, идущему от радиатора, был внизу. Перед клапаном останется воздух.
• Закрепить прибор на перекладине.
• Нагревать воду. Клапан, начиная приоткрываться, выпустит воздух в виде пузырей в кастрюле.
• Подливая водичку в верхний патрубок (идет к верхнему штуцеру радиатора), следить за тем, когда ее уровень прекратит понижаться. Это свидетельство того, что деталь полностью перешла на большой круг.

Устанавливая новый узел, рекомендуется менять хомуты и шланги. Присоединив трубки, туго затяните хомуты, чтобы потом не консультироваться, почему уходит антифриз из расширительного бачка и как бороться с течью.

Лучшие инструкторы по вождению:

Диагностика и ремонт автомобильного термостата в домашних условиях

Точную проверку работоспособности механизма можно выполнить в домашних условиях. Вот этот способ проверки. Для этого термостат демонтируют из подкапотного пространства и заносят домой. Деталь помещают в глубокую и широкую кастрюлю, заливают холодной водой, ставят на электрическую плиту и прогревают до рабочих температур. Оптимальный показатель следует сверить с данными на корпусе. При отрицательной температуре воздуха этот тест нельзя провести.

Если в процессе нагрева клапан открылся, устройство работает правильно. Если процесс замедлен или вовсе не обеспечивается, диагностируют неисправность. Если термостат заклинил, его возвращают на место.

Если вам кажется, что с прибором всё равно что-то не то, несмотря на то, что клапан открылся, лучше заменить его на новый.

Выполнить ремонт автомобильного термостата в домашних условиях нельзя. Подобная деталь не является восстанавливаемой. При обнаружении проблем следует приобретать новую и проводить замену. Выбирая подходящий элемент смотреть надо на необходимые температурные характеристики закрытия и открытия. Для нормальной работы мотора следует выбирать модели, рекомендуемые производителем.

При выборе нового автомобильного термостата обязательно узнайте температуру открывания клапана, поскольку значения могут быть разные. Если купить термостат с большой температурой открывания, то двигатель будет постоянно перегреваться.

Видео: проверка термостата автомобиля дома самостоятельно

Вот очень хорошее видео про способ проверки термостата перед установкой его на автомобиль.

Замена терморегулятора

На рынке автомобильных запчастей можно встретить большое количество термостатов от различных производителей, их стоимость варьируется от 400 до 700 рублей. При выборе лучше остановиться на оригинальных запчастях «АвтоВАЗа». Каталожный артикул штатного термостата на Калине – 1118-1306010

Из аналогов хорошо себя зарекомендовали «Лузар» и «Прамо», но первый часто подделывают, а у второго неважное качество – срок службы в среднем около года. Оригинальное устройство, которое устанавливается с завода, может прослужить более трех лет

Замена термостата на Калине 8 клапанов или 16 оценивается не более чем в 800 рублей вместе с удалением воздуха из системы. Чтобы не платить дважды, можно поменять деталь своими руками. Только перед этим следует проверить устройство на работоспособность описанными способами.

Какие инструменты понадобятся

Для работы потребуется исправный термостат и подходящая ёмкость для слива охлаждающей жидкости из СОД – обычная пятилитровая пластиковая бутылка. Отличия замены на 8- и 16-клапанном двигателе незначительные. На последнем потребуется дополнительно снять стартер, чтобы случайно не залить его антифризом. В остальном порядок действий аналогичный.

Для снятия узла потребуется два накидных ключа, на 13 мм и 12 мм, так как на Калине используются гайки разного размера.

Инструкция по замене

Процесс замены не отличается сложностью и может выполняться самостоятельно, если следовать инструкции. Сначала нужно отсоединить фишку проводов от датчика на воздушном фильтре и снять его. Чтобы правильно демонтировать фильтр, потребуется несколько минут:

• два верхних винта откручиваются полностью вместе с гайкой со стороны силовой установки;
• на корпусе фильтра находится клапан рециркуляции, он тоже должен быть демонтирован;
• поднять клапан вверх и, не отсоединяя шланги, убрать в сторону;
• выдернуть клемму с воздушного датчика и, ослабив хомуты, отсоединить воздушный патрубок;
• покачав фильтр из стороны в сторону, повернуть его корпус и постараться вытащить наружу.

Дальнейший порядок действий:

1. Слить из системы охлаждающую жидкость.
2. Ключом на 8 мм или фигурной отвёрткой ослабить все хомуты всех соединительных шлангов, затем отсоединить их.
3. Открутить на термостате гайку на 12 мм, снять провод.
4. Ключом на 13 мм открутить крепёжную гайку вверху и внизу терморегулятора на шпильках, затем несильным расшатыванием попробовать снять устройство. Для этого не нужно прилагать больших усилий. Учитывайте, что термостат работает в условиях высоких температур, из-за которых корпус буквально «прикипает» к посадочному месту.
5. Посадочное место очистить от грязи и убрать старую уплотнительную прокладку. Потом место обработки вытереть чистой ветошью, нанести силиконовый чехол тонким слоем и выдержать 5-10 минут.
6. Новый термостат устанавливается в обратном порядке. Следует обязательно переставить датчик температуры, сняв его со старого устройства, и не забыть подсоединить провод «массы». Для этого он фиксируется гайкой на верхней шпильке.
7. Соединить все шланги и залить в систему охлаждающую жидкость до максимальной отметки.

После выполнения этих действий нужно запустить двигатель и осмотреть все места, которые отсоединялись. Убедиться в отсутствии утечек можно, несильно надавив на все шланги по нескольку раз. Уровень жидкости в бачке понизится, затем нужно долить антифриз до средней отметки и плотно закрутить крышку.

Контрольная проверка

После выполнения работ по замене детали проблема с перегревом или долгим прогревом должна исчезнуть. Остаётся проконтролировать правильное функционирование термостата

Для этого периодически нужно обращать внимание на стрелку указателя температуры. Если она не поднимается выше 90-95 градусов, то система работает нормально

При замене следует учитывать особенности температурного режима изделий – он может быть как ниже, так и выше средних показателей.

При проведении технического обслуживания автомобиля термостат должен осматриваться в том числе, несмотря на то, что это не входит в регламент. Своевременная замена неисправного устройства предотвратит преждевременный износ деталей двигателя и не допустит перегрева силовой установки. Небольшое устройство с одним клапаном способно влиять на функционирование всей системы отвода тепла от ДВС.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

1. Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
2. Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
3. Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

1. ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
2. ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
3. Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
4. Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
5. Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
6. Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
7. Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Появление и модернизация устройства

Одним из первых термостатов считается появление ртутного устройства для поддержания оптимального температурного баланса в инкубаторе для кур, который изобрел в 1620 году мистер Корнелий Дреббел из Великобритании.

Термостат активно используется в системе жидкостного охлаждения ДВС с 1922 года, когда появились первые и относительно мощные установки с большим выделением тепла в процессе работы. На раннем этапе было несколько безуспешных попыток применить устройство в системе охлаждения. Далее конструкцию усовершенствовали, инженеры подобрали оптимальные материалы изготовления и добились таких характеристик и надежности, что термостат стал повсеместно используемым элементом в жидкостной системе охлаждения двигателя внутреннего сгорания.

В системах охлаждения автомобилей используют два вида термостатов. Существуют решения с твердым или жидкостным наполнителем. Гелевый термостат для автомобильной жидкостной системы охлаждения двигателя был изобретен французом по имени Серж Вернье в 1963 году. Компания Vernet специализируется на производстве термостатов и сегодня, а продукция этого бренда пользуется заслуженным авторитетом на рынке автозапчастей для различных марок автомобилей по всему миру.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

Признаки поломки термостата

В сообществе автолюбителей порой встречается выражение «термостат заклинило». Поскольку функция этого устройства заключается в открывании одного из двух маршрутов движения антифриза, такие слова могут подразумевать следующие разновидности поломок:

1. Термостат не даёт шанса охладителю добраться до радиатора. Такая ситуация грозит перегревом силовой установки, но об этом обязана сообщить приборная панель. Дальнейшее непринятие мер может вызвать поломку как отдельных частей двигателя, так и целого агрегата.
2. Термостат «завис», будучи открытым, и потому антифриз постоянно курсирует через радиатор. В тёплую погоду такое безобразие к серьёзным неприятностям не приведёт, но на морозе мотору будет проблематично прогреться до нужной кондиции. В результате – существенно возросший расход топлива и слабо греющая автомобильная печка.

Основными причинами ограничения мобильности клапана термостата считаются загрязнение устройства накипью и образование ржавчины. При таких условиях терморегуляторы фиксируются в определённом положении, чаще всего – открытом, полностью или частично.

Нередко автомобилисты сами провоцируют быструю поломку аппарата, подолгу не меняя охладитель в машине или заливая некачественный и дешёвый продукт от неизвестного производителя. Другие при разбавлении концентрированного антифриза используют вместо дистиллированной воды обыкновенную, в процессе замены теплоносителя не промывают охладительный комплекс и т. д.

К наиболее распространённым уязвимостям термостатов можно отнести и утрату содержимым цилиндров нужных качеств. Например, снижение способности этого состава к расширению будет означать уменьшение его предельного объёма. По этой причине наполнителю может не хватить давления для полного открытия клапана или хотя бы сдвига его с места. Избыточный нагрев охладителя в этом случае обеспечен.

Но ещё более коварно периодическое подклинивание клапана, или так называемое «залипание термостата». Устройство то нормально работает, то барахлит, и потому распознать «недуг» довольно непросто. Но если он таки обнаружен, рекомендуется обследовать охладительный комплекс и, не дожидаясь усугубления ситуации, сменить термостат.

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

• перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
• специальная пружина для удержания переносного клапана;
• выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
• пружина, удерживающая перепускной клапан;
• дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

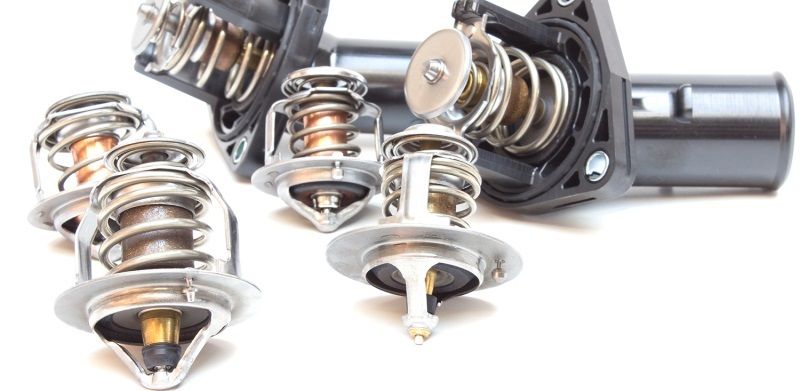

Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Конан о’брайен все еще имеет свой 1992 ford taurus sho

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются.
Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Особенности проверки термостата на различных моделях ВАЗ

Установлен ли инжектор или карбюратор, на работе термостата это не сказывается

Независимо от того, инжектор или карбюратор установлен в конкретной модели, на работу термостата это оказывает минимальное значение. Тот, кто хоть раз определял неисправность термостата на ВАЗ 2106 или ВАЗ 2107, легко сможет диагностировать эту неисправность на последующих моделях. Больше того, термостат 2108-1306010 с температурой переключения 85°С может быть установлен на ВАЗах 2108, 2109, 2114, 2115, 1111, «Ока».

После 2003 года на ВАЗ2110 стали устанавливать усовершенствованные термостаты, но это коснулось только температуры срабатывания, а принцип действия и диагностика никак не изменились. Нередко при диагностике термостата на Калине ВАЗ 1118 возникают трудности из-за скопившихся воздушных пробок. Мастера рекомендуют несколько раз прогнать двигатель с целью их устранения и получения объективной картины работы термостата. Наличие двух термодатчиков тоже иногда вызывает трудности с диагностикой.

Сравнительно невысокая стоимость термостата позволяет рекомендовать его замену при появлении проблем с системой охлаждения. Чистка и восстановление рабочих поверхностей, как правило, не позволяют гарантировать его надёжную работу и могут производиться только в крайнем случае.
