Как проверить шаровую опору и определить неисправность

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Узнать цены на любую модель автомобиля

Сканер для самостоятельной диагностики автомобиля

Видеорегистратор — незаменимый гаджет для автолюбителя

Как быстро избавиться от царапин на кузове авто

Признаки и причины неисправностей шаровой заднего верхнего рычага

Проблемы с шаровыми опорами заднего верхнего рычага вызваны износом при механическом повреждении. Появление такой неисправности ускоряется под влиянием следующих факторов:

• Порванный пыльник опор заднего верхнего рычага становится причиной попадания воды, песка и грязи в механизм шаровой. Чтобы предотвратить такую проблему следует периодически проводить проверку целостности резинового пыльника. Резина становится более уязвимой во время жары или мороза. При выявлении повреждений пыльника шаровой заднего верхнего рычага его следует заменить в срочном порядке.
• Плохие дороги становятся основной причиной ускоренного износа шаровой заднего верхнего рычага. Эта проблема особо актуальна в нашей стране, а, следовательно, срок эксплуатации запчастей, указанный производителями европейских авто, в наших условиях заметно сокращается и шаровые заднего верхнего рычага приходится менять гораздо чаще.
• Недостаточная смазка механизма шаровой заднего верхнего рычага приводит к повышенному трению и ускоренному износу детали.
• Увеличенный зазор между пальцем и корпусом шаровой заднего верхнего рычага приводит к быстрому стачиванию пальца. Результатом этого процесс может стать выскакивание пальца со своего посадочного места.

Неисправности шаровой заднего верхнего рычага повышают риск аварии во время движения автомобиля. Данные запчасти от разных брендов ходят от 15 000 до 150 000 км. Сказать точно, сколько проходит шаровая заднего верхнего рычага на вашем авто невозможно. В технической документации, которая предоставляется производителя запасной части указываются только рекомендуемые сроки ее замены.

Резкая поломка шаровой заднего верхнего рычага случается крайне редко. Владелец авто всегда имеет возможность заранее распознать такую проблему по следующим симптомам:

• Проезжая препятствия на дороге (дорожные ямы, лежачие полицейские) на скорости до 30 км/ч, можно услышать характерный стук. Стоит отметить, что зимой такой звук не всегда может быть следствием износа шаровых опор. На морозе смазка механизма опоры разогревается не сразу, а пока она замерзшая, то шаровая заднего верхнего рычага может издавать стук при наезде на препятствие. Но, если вы длительное время едете в автомобиле зимой, а шаровая постукивает, значит ее нужно заменить.
• Если колесо машины во время движения раскачивается из стороны в сторону, то в шаровой заднего верхнего рычага присутствует значительный люфт. Это довольно опасная неисправность, так как при сильном наклоне авто колесо может вывернуться, а машина упадет на бок. При выявлении такой проблемы следует, немедля отправляться в автосервис.
• Если покрышки колес задней оси изнашиваются неравномерно, значит, стоит проверить состояние шаровой заднего верхнего рычага.

При выявлении описанных здесь симптомов неисправности шаровой заднего верхнего рычага нужно обратиться в автосервис для проведения диагностики ходовой части автомобиля.

При наличии сомнений в надежности шаровой заднего верхнего рычага с помощью специальных технических средств проводится диагностика состояния подвески авто. Кроме того, водитель для такой проверки может воспользоваться одним из проверенных способов, которые указаны ниже:

1. При раскачивании авто с выключенным мотором неисправная шаровая заднего верхнего рычага проявит себя характерным звуком. При наличии стука нужно снять деталь и проверить ее визуально.
2. Второй способ предполагает вывешивание колеса авто на домкрате. При этом водитель должен выжать педаль тормоза, а его помощник будет раскачивать колесо из стороны в сторону для выявления люфта, который появляется в результате износа шаровой заднего верхнего рычага.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

   Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

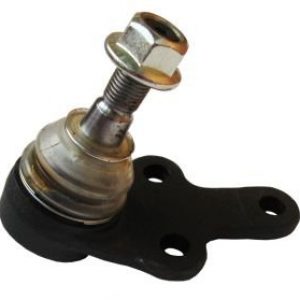

Шаровая опора — это

Шаровая опора — это шарнир, который соединяет ступицу колеса с рычагом подвески. Основная функция этого устройства в конструктивном строении машины — это обеспечивание возможности свободного перемещения колеса по горизонтали и недопущение перемещения колеса по вертикали. Шаровые устройства устанавливаются не только на ступицы колес, но и в развальные рычаги, в рулевые трапеции и в газовых упорах крепления капота.

Раньше, шаровые опоры были шкворневого типа. Минусы его были в том, что он давал возможность колесу двигаться только по одной оси, из-за чего таким автомобилем было тяжеловато управлять. К тому же, его надо было часто смазывать.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами

Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Оценка состояния амортизаторных стоек

Сам по себе амортизатор очень редко издает сторонние звуки. И если уже это произошло, следовательно, деталь находится в крайне неудовлетворительном состоянии, и в дальнейшем попросту не может эксплуатироваться на транспортном средстве.

Самый простой и распространенный метод проверки амортизаторов, это раскачивание автомобиля со стороны нахождения предполагаемого источника проблем. Если в момент раскачки кузов машины плавно занимает свое первоначальное положение и отсутствуют сторонние шумы, следовательно, амортизаторная стойка находится в исправном состоянии. В случае, когда после раскачиваний амортизатор с трудом поднимает кузов автомобиля, скорее всего в нем значительно снизился уровень рабочей жидкости либо газа. Это может быть вызвано нарушением герметичности его корпуса. Помимо этого, при торможении либо контакте с дорожными выбоинами, неисправный элемент не может полностью погасить колебания кузова, в результате чего они отчетливо ощущаются в салоне.

Если в ходе проведения визуальной диагностики не удалось определить, исправен амортизатор или нет, его необходимо демонтировать с автомобиля для детального поиска неполадки.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

• в рулевой трапеции;
• на рычагах развала;
• в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Крепление шаровой опоры к рычагу

Современная классификация шаровых опор для подвески автомобилей основана на способе установке этой детали. Именно способ монтажа определяет стоимость ремонтных работ. Наиболее простой и удобной в ремонте конструкцией являются шаровые работы, которые крепятся к рычагам болтами, гайками или с помощью заклепок. Опоры этого вида постоянно совершенствуются и активно применяются в системах подвески, но, начиная с 90-х годов прошлого века, конструкторы все чаще отказываются от шаровых опор этого вида, заменяя их деталями, которые интегрированы в рычаги подвески.

Некоторые автолюбители считают, что данное конструкторское решение направлено исключительно на увеличение продаж комплектующих, так как, к примеру, при выходе из строя шаровой заднего верхнего рычага приходится менять весь рычаг в сборе, который стоит гораздо дороже. Есть у подвески с интегрированными шаровыми опорами и неоспоримое преимущество в виде меньшего веса.

Кроме того, существует компромиссный вариант шаровых опор, которые запрессовываются в рычаг и крепятся с помощью стопорного кольца (такие конструкции можно встретить на автомобилях Опель Zafira C и Jeep Patriot). Шаровую опору данного типа можно заменить без рычага, но для этого нужен пресс или специальные приспособления.

Шаровые опоры могут отличаться не только по способу фиксации на рычаге, но и по варианту крепления к поворотному кулаку. По этому критерию различают два основных вида конструкций. У одного вида палец крепится гайкой со шплинтом, а у другого с помощью самоконтрящейся гайки и внутреннего стопорного кольца. Кроме того, у таких моделей авто, как Хендай Санта Фе (начиная с 2006 года выпуска) палец шаровой опоры крепится к поворотному кулаку стяжным болтом. Эта конструкция доставляет много неприятностей при ремонте авто, поскольку крепежный болт часто закисает и его сложно открутить.

При демонтаже шаровых опор заднего верхнего рычага часто могут возникать непредвиденные сложности. К примеру, может потребоваться специальное приспособление для снятия кронштейна, в котором фиксируется палец опоры.

Для моделей Ауди A6 С7 с многорычажной подвеской характерной проблемой являются стяжные болты, обеспечивающие крепление шаровых опор верхнего рычага к поворотному кулаку, которые постоянно закисают не их невозможно снять. Справится с такой задачей не помогает ни нагрев кулака, ни замораживание болта. Более того, даже 10-ти тонный пресс не может выдавить злополучный болт. После неудачных попыток разборки узла владельцу Ауди А6, чаще всего, приходится потратить еще около 400$ — 500$ на покупку нового поворотного кулака.

Работа конструкторов над оптимизацией подвески автомобилей (часто в ущерб ремонтопригодности) привела к тому, что в некоторых модификациях шаровая опора с рычага была перенесена на поворотный кулак. Крепление опоры в этом случае может быть разным. К примеру, на SsangYong Рекстон, Мерседес шаровая запрессовывается, на ВАЗ 2110 фиксируется с помощью болтов, а на Субару Форестер SG крепится стяжным болтом в кронштейне кулака. Все перечисленные здесь способы имеют свои плюсы и минусы.

Самые большие сложности возникают при замене запрессованной шаровой опоры. Для этого нужно полностью демонтировать поворотный кулак, что невозможно выполнить без снятия суппорта и диска, с отсоединением верхних и нижних рычагов. Во втором и третьем варианте заменить шаровую опору намного проще, так как достаточно отсоединить нижний рычаг.

Основные симптомы неисправностей

1.

При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2.

Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3.

Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

2.

Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3.

Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости (одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4.

Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины

, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в65-90 тысяч км. , а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — одно из наиболее уязвимых мест подвески, последствия поломки этой части автомобиля бывают очень неприятны, а иногда и вовсе плачевны. Гораздо проще своевременно выполнять и периодически отслеживать состояние машины, тогда диагностика шаровых опор передней подвески не только сэкономит деньги и время, но и сохранит ваше здоровье. Для этого следует знать, как проверить шаровую опору.

Изношенная шаровая опора в любой момент может выскочить из гнезда, на дороге достаточно небольшой ямки или кочки. В лучшем случае понадобится срочный ремонт или . Когда шаровая вылетает, приходится либо ехать в магазин за деталями, либо вызывать мастера, если ремонт своими руками вы исключаете. Как ни крути – геморрой. Поэтому опытные водители рекомендуют помнить несколько простых, но полезных моментов, как определить неисправность шаровой опоры.

Проверка и регулировка зазора в подшипниках червяка рулевого механизма

Установите передние колеса в положение прямолинейного движения, и, поворачивая рулевое колесо в ту и другую сторону, проверьте, не изменяется ли расстояние между торцом картера 7 (рис. 5-2) и меткой «В», нанесенной на вал червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое колесо б левую сторону на 1-1,5 оборота, отверните болты крепления нижней крышки 19 и слейте масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

Замена шаровой опоры

Проделать всю работу можно, как в собственном гараже самостоятельно, так и в сервисном центре, поручив весь инструмент в руки опытного механика. Стоимость замены шаровой зависит от конструкции конкретной марки автомобиля. Некоторые автовладельцы не знают, как снять шаровую, потому что она может быть запрессована к рычагу или закреплена заклепками. Чтобы её снять, потребуется затратить немало усилий, ведь придется высверливать заклепки и подбирать болты соответствующего диаметра. Поэтому вся работа может обойтись, как в одну, так и в несколько тысяч рублей.

Замена шаровой с помощью съёмника

Прежде чем подымать авто, нужно освободить крепежные элементы колеса без полного выкручивания. Для предотвращения отката машины под остальные три колеса подставляются кирпичи. Затем, вооружившись домкратом, поднимается та сторона машина, с которой необходимо заменить шаровую. Для безопасности лучше всего обзавестись «козлом».

Самостоятельная замена шаровой опоры со съёмником осуществляется так:

1. Выкручиваем крепежные болты, демонтируем колесо
2. Освобождаем гайки, которые закрепляют шаровую опору
3. Берем специальный съёмник, вставляем его между корпусом опоры и рычагом
4. Прилаживаем немного усилий, и совершаем движения по кругу для освобождения опоры
5. Затем снимаем резиновый пыльник с нового экземпляра, наносим на него смазку, обрабатываем саму опору
6. Устанавливаем новую деталь и собираем узел в обратной последовательности

Как видим, со съёмником выполнить работу намного проще. Но молоток нужно держать всегда под рукой. Если опора чересчур запрессована с рычагом, съёмник необходимо установить под небольшим углом и нанести по нему легкий удар молотком. А вот, что делать, если нет возможности раздобыть съёмник?

Замена шаровой без съёмника

Без съёмника, а только с одним молотком, работа проводится так:

1. С пальца опоры откручиваем гайку до момента её сравнения с осью пальца
2. Берем монтировку в одну руку и молоток в другую
3. Одной рукой оттягиваем рычаг вниз, а второй наносим удары пока он не сдвинется вниз с пальца
4. Когда рычаг опустился, освобождаем все гайки и демонтируем шаровую опору

Также ничего сложного, но придется потратить больше времени и усилий. В ходе выполнения работы желательно удалять остатки смазки со всех деталей, особенно с пыльника.

Видео на тему

https://youtube.com/watch?v=oCiLI7ppwSQ

https://youtube.com/watch?v=kgegmn3CBQU

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля. Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.

5 Какие еще узлы вызывают стуки?

Если вы проверили все вышеописанные узлы, но причину стуков так и не выяснили, обратите внимание на втулки стабилизаторов. Как правило, их износ сопровождается не только стуком на кочках, но и скрипом

К слову, именно по этой причине чаще всего скрипит задняя подвеска.

Чтобы заменить втулки, надо просто выкрутить скобы. На фото выше показан процесс замены задних втулок стабилизатора автомобиля Фольксваген Поло Седан. В некоторых случаях скрипы могут появиться даже при нормальных втулках. В таком случае нужно демонтировать втулки, после чего почистить от грязи и песка, которые и вызывают неприятные скрипы.

Если вы слышите стук или другой шум в передней подвеске при езде на мелких кочках, а также при наборе скорости и торможении, обратите внимание на опоры двигателя. Когда они изнашиваются, амплитуда перемещения двигателя сильно увеличивается

В результате он бьется о кузов.

На некоторых автомобилях, таких как Форд Фокус или Рено Дастер, опоры двигателя представляют собой целый механизм, имеющий резиновые втулки. Поэтому причиной стука может стать износ втулок. Определить неисправности опор можно только визуально, внимательно осмотрев все узлы крепления двигателя.

Еще одна распространенная причина стука, которая не связана с ходовой частью, – это тормозная система. Определить, что именно она является причиной посторонних шумов достаточно простоп: при нажатии на педаль тормоза звук или тарахтение пропадает. Как только колодки разжимаются, т.е. педаль тормоза отпускается, звук возобновляется. В таком случае нужно визуально осмотреть колодки, пружины и прочие детали тормозной системы.

Вот, собственно, все, наиболее распространенные причины посторонних звуков в подвеске или других узлах, которые издают похожий звук.
