Специальные инструменты и приспособления

1. Подкатной гидравлический домкрат. Штатный домкрат автомобиля часто или неудобен, или просто бесполезен при выполнении некоторых работ.

2. Подставка (опора) под автомобиль,

регулируемая по высоте и с допустимой нагрузкой не менее 1 т. Желательно иметь четыре такие подставки.

3. Противооткатные упоры

(не менее 2 шт.).

4. Двухсторонние ключи для штуцеров тормозной системы на 8, 10

и13 мм. Наиболее распространены два типа таких ключей: зажимной ключ и накидной ключ с прорезью. Зажимной ключ позволяет отворачивать штуцеры с изношенными гранями. Чтобы надеть ключ на штуцер тормозной трубки, необходимо вывернуть стяжной болт. Накидной ключ с прорезью позволяет более оперативно выполнять работу, однако такой ключ должен быть изготовлен из качественной стали с соответствующей термической обработкой.

5. Специальные щипцы

для снятия стопорных колец. Существует два типа таких щипцов: сдвижные — для извлечения стопорных колец из отверстий и раздвижные — для снятия стопорных колец с валов, осей, тяг. Щипцы также бывают с прямыми и изогнутыми губками.

6. Съемник масляного фильтра.

7. Универсальный двухзахватный съемник для снятия шкивов, ступиц, шестерен.

8. Универсальные трехзахватные съемники

для снятия шкивов, ступиц, шестерен.

9. Съемник карданного шарнира.

10. Съемник и оправка для за мены маслосъемных колпачков.

11. Рассухариватель для разборки клапанного механизма головки блока цилиндров.

12. Приспособление для снятия шаровых опор.

13. Приспособление для извлечения поршневого пальца.

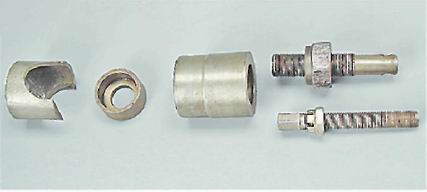

14. Приспособление для выпрессовки и запрессовки сайлент-блоков рычагов передней подвески.

15. Приспособление для снятия рулевых тяг.

16. Ключ храповика коленчатого вала.

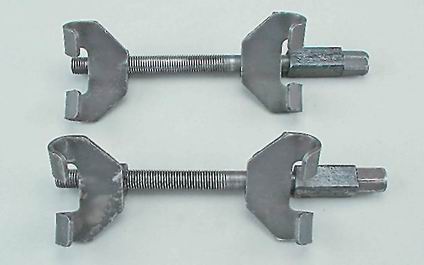

17. Съемник пружин.

18. Ударная отвертка с набором насадок.

19. Цифровой мультиметр для проверки параметров электрических цепей.

20. Специальный щуп или контрольная лампа на 12 В

для проверки электрических цепей автомобиля, находящихся под напряжением.

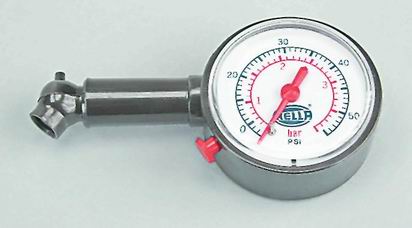

21. Манометр

для проверки давления в шинах (при отсутствии манометра на шинном насосе).

22. Приспособление для регулировки зазоров в приводе клапанов.

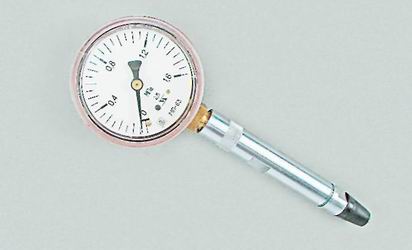

23. Компрессометр для проверки давления в цилиндрах двигателя.

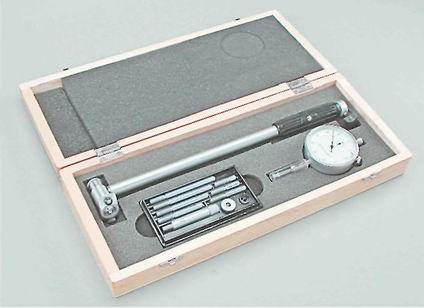

24. Нутромер для измерения диаметра цилиндров.

25. Штангенциркуль с глубиномером.

26. Микрометры с пределом измерений 25-50 мм и 50-75 мм.

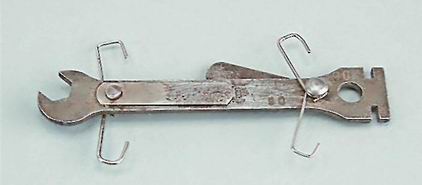

27. Набор круглых щупов

для проверки зазора между электродами свечей зажигания. Можно использовать комбинированный ключ для обслуживания системы зажигания с набором необходимых щупов. Ключ имеет специальные прорези для подгибания бокового электрода свечи зажигания.

28. Набор плоских щупов

для измерения зазоров при оценке технического состояния агрегатов.

29. Широкий щуп 0,15 мм

для проверки зазоров в клапанном механизме.

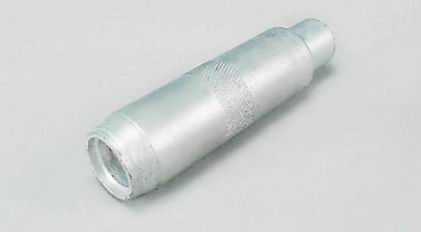

30. Оправка

для центрирования ведомого диска сцепления.

31. Оправка для обжима поршневых колец при установке поршня в цилиндр.

32. Ареометр для измерения плотности жидкости (электролит в аккумуляторной батарее или антифриз в расширительном бачке).

33. Специальное приспособление с металлическими щетками

для очистки клемм проводов и выводов аккумуляторной батареи.

34. Масляный шприц

для заливки масла в коробку передач и задний мост.

35. Нагнетательный шприц

для смазки шлицев карданного вала.

36. Шланг с грушей для перекачки топлива.

Шланг можно использовать для удаления топлива из бака перед его снятием.

37. Медицинский шприц или груша

для отбора жидкостей (например, при необходимости снятия бачка главного тормозного цилиндра без слива всей тормозной жидкости из системы). Шприц также незаменим для чистки деталей карбюратора.

При выполнении работы могут также потребоваться: технический фен (термопистолет), электродрель с набором сверл по металлу, струбцина, пинцет, шило, рулетка, широкая слесарная линейка, бытовой безмен, широкие емкости для слива масла и охлаждающей жидкости объемом не менее 10 л.

Регулировка клапанов ВАЗ-2108, 2109, 2110.

Регулировка клапанов на автомобиле не представляет особых трудностей, если соблюдать все технические условия для этого.

Двигатель ВАЗ-2108 имеет восемь клапанов. Четыре впускных имеющих тепловой зазор 0, 15-0, 25мм, и четыре выпускных 0, 30-0, 40мм. Тепловые зазоры регулируются с помощью набора регулировочных шайб, имеющих разные толщины от 3,0мм до 4,5мм c минимальным различием в 0, 05мм.

Рабочий зазор между кулачком и регулировочной шайбой измеряется специальным измерительным щупом. В комплекте имеется 20 размеров щупов от 0, 05мм до 1, 00мм.

Для подготовки к работе делаем следующее:

1. остужаем двигатель до температуры 20 градусов

2. снимаем клапанную крышку

3. ставим на ручной тормоз.

4. на коробке передач установим 4-ю скорость

5. поднимаем на домкрате правое переднее колесо

6. проверяем, что при вращении руками поднятого колеса, происходит вращение распредвала, вращая правое колесо руками, устанавливаем кулачки в верхнее положение

Начинаем регулировку на 1-м и 3-м кулачке. Для этого вращением колеса выставляем эти кулачки в максимально верхнее положение. Затем измеряем зазоры. Если зазор меньше минимально допустимого, то вынимаем из толкателя регулировочную шайбу, измеряем ее размер. Суммируем их: вычитаем номинальный зазор и получаем размер шайбы, которую мы должны установить.

Техника выполнения этой операции следующая:

• вращением распредвала кулачки подняли максимально вверх
• отжали регулировочную шайбу вместе с толкателем вниз с помощью приспособления
• поставили упор между распредвалом и толкателем
• вынули из толкателя регулировочную шайбу
• замерили регулировочную шайбу
• подобрали новую шайбу
• вставили шайбу в гнездо толкателя сняли упор
• сделали контрольный замер зазора

Если зазор между кулачком и шайбой больше максимально допустимого, то измеряем его с помощью щупа. Затем вынимаем регулировочную шайбу, измеряем ее. Суммируем толщину шайбы и зазор. Вычитаем из этой суммы номинальный зазор. Полученная разница равна толщине новой шайбы, которую мы должны поставить.

Таким способом пройдем по всем кулачкам. Не забываем перед замером зазора поворачивать распредвал так, чтобы горб кулачка оказался в верху. Во избежания ошибок после установки новой шайбы контролируем, проверяем зазор.

Источник

Если стоит ГБО (газ)

В случае если автомобиль оснащён газобаллонным оборудованием, регулировка клапанов приобретает свои характерные особенности. Зазоры для впускных клапанов можно выставлять по инструкции, как для бензина

А вот выпускным требуется уделить отдельное внимание. Связано это с особенностями топливно-воздушной смеси на газу, температура горения которой выше, а время горения ниже

Регулировку выпускных клапанов при наличии ГБО лучше проводить с периодичностью в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10–20% больше рекомендуемых.

Приведёнными выше способами можно достаточно точно отрегулировать тепловые зазоры клапанов, попутно оптимизировав фазы газораспределения и улучшив в целом работу всего газораспределительного механизма. Это позволит увеличить срок службы компонентов двигателя и его моторесурс.

Источник

Расположение клапанов

В модели ВАЗ-2109 конструкторы изменили привычную до этого систему с цепным приводом распредвала. Несмотря на простоту старой конструкции, она имела высокую шумность и требовала дополнительной настройки через короткий промежуток времени. В девятках изменили форму верхней части поршня, добавили специальные углубления под клапаны

Важной задачей при регулировке также является выставление на одну ось распределительного и коленчатого вала, чтобы они проворачивались вместе

Впускные и выпускные клапаны расположены в определенном порядке, это стоит учитывать при регулировке

Регулировка клапанов 2109 их замена и настройка зазоров

Регулировка клапанов ВАЗ 2109, ее технология и особенности, интересна, естественно, только владельцам этой модели ВАЗ. Тем не менее, принцип работы универсален и знакомство с ним не помешает никому.

Как проводится регулировка клапанов 2109?

Видео советы по регулировке клапанов на ВАЗ 2109

В двигателях внутреннего сгорания, которые устанавливаются в легковых и иных автомобилях, достаточно большое количество деталей изготавливают с таким расчётом, что температурное расширение металла никоим образом не влияет на их работоспособность. В первую очередь это касается тепловых зазоров между стержнями клапанов ГРМ и элементами, оказывающими на них давление. Кому из опытных автолюбителей не известна процедура выставления тепловых зазоров клапанов?

Регулировка клапанов также неизбежна, ведь благодаря этой процедуре можно добиться экономии топлива, получения от мотора максимальной мощности и просто комфортной езды. Всем известно, что при увеличенном зазоре от мотора исходит характерный раздражающий звон.

Регулировка клапанов 2109 необходима для того, чтобы между торцом клапана и кулачком  обязательно присутствовал тепловой зазор — 0,2 мм для впускного клапана и 0,35 мм для выпускного. Погрешность при регулировании не должна быть больше 0,05 мм. Если зазор слишком велик, то клапан открывается не полностью, ввиду чего топливная смесь попадает в цилиндр не вся, а отработанные газы выводятся плохо. Зазор отсутствует, значит, клапан не закрывает окно.

Что необходимо знать, если предстоит регулировка клапанов ВАЗ 2109?

Регулировка клапанов — видео

Конструкция газораспределительного механизма в автомобилях девятой серии значительно упрощена в сравнении с «классическими» жигулёвскими моторами. Кулачки распределительного вала оказывают давление непосредственно на торец клапана через регулировочную пластину. Каких-либо коромысел или других передаточных элементов здесь нет. В продаже имеются комплекты шайб различной толщины. Регулирование теплового зазора сводится к тому, что следует выбрать шайбу необходимой толщины.

Размер зазора определяется с помощью специальных калиброванных щупов, которые также имеются в свободной продаже. Кроме этого придётся приобрести специальное приспособление для утапливания толкателей клапанов, ведь без него снять или поставить шайбу невозможно. Такое приобретение не будет лишним, ведь регулирование производится после того, как проведена замена клапанов ВАЗ 2109 и после пробега 25 — 30 тыс. км.

На стадии подготовки к регулировке также необходимо сделать несколько операций:

• Приготовить комплект ключей и домкрат;
• снять крышку , а также воздушный фильтр карбюратора;
• установить на головку приспособление для утапливания толкателей.

Особенности  технологического процесса регулировки

Для начала следует определить, какие из клапанов впускные, а какие выпускные, ведь величина зазора у них разная. То есть,  нам нужно знать элементарную . Считая от привода распредвала, выпускные клапаны находятся по счёту: 1-4-5-8, а впускные: 2-3-6-7.

Регулировать зазор можно лишь в том случае, когда кулачок распредвала находится в верхней части, и клапан полностью закрыт. Добиться этого можно, проворачивая, распределительный вал.

Для начала необходимо совместить метки на звёздочке и крышке привода. Поршень в первом цилиндре окажется в верхней мёртвой точке, от которой необходимо будет проворачивать вал на 45 градусов (+2-3 зуба). Порядок регулировки лучше заранее выписать на лист бумаги.

Сама по себе регулировка происходит следующим образом. Между шайбой и распределительным валом вставляется щуп соответствующего размера (щуп должен входить с небольшим сопротивлением). Если он входит без затруднений или, наоборот, не входит в зазор, необходимо заменить шайбу. Утапливаем толкатель и вставляем фиксатор, так, чтобы он не препятствовал извлечению шайбы. Шайба извлекается из толкателя и вместо неё устанавливается другая (более толстая или менее тонкая). Толщина шайбы прописана на одной из сторон.

Опытные водители могут с первого раза определить, какую необходимо устанавливать шайбу, но этот навык приходит только с практикой. Все остальные автолюбители обречены вставлять и извлекать шайбы разного размера до момента, пока не будет выставлен необходимый зазор.

Когда необходима регулировка

Регулировка клапанов требуется при возникновении неполадок в работе двигателя или после прохождения технического осмотра. Опытные автовладельцы могут довольно точно определить причину неисправности силового агрегата, основными признаками считаются следующие:

• появление характерного стука при работе двигателя;
• резкое увеличение расхода топлива;
• нестабильная работа на холостом ходу.

Проводить регулировку клапанов также требуется после каждых 25-30 тысяч километров пробега. За это время некоторые детали изнашиваются и конструктивные зазоры увеличиваются. Диагностику можно сделать в сервисном центре, эта услуга стоит недорого.

Регулировка клапанов своими руками на ваз 2109



Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

• приспособление для регулировки
• трещотка и головка на 10
• длинногубцы или пинцет
• отвертка крестовая

• набор щупов плоских

• регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано  на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

• вывешиваем переднее колесо
• ставим рычаг КПП на четвертую передачу
• и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Рекомендуем почитать:

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

• ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
• отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
• ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
• выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
• демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

• приспособление для утапливания толкателя;
• специальный фиксатор, закрепляющий толкатель в нижнем положении;
• пинцет;
• фиксатор толкателя клапана;
• комплект измерительных щупов;
• набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра. 4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки. 7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки. 10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала. 13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления. 16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром. 19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. 22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Процесс регулировки

Теперь речь пойдет о том, как правильно настроить 2 вида клапанов. Чтобы добраться до нужных деталей, понадобится снять ГБЦ (головку блока цилиндров, крышку), под которой расположен распредвал с кулачками. Часто производится замена прокладки клапанной крышки, поскольку старая, скорее всего, износится к этому времени. Прямо под кулачками расположены необходимые нам регулировочные винты, чуть ниже — толкатели и сами клапаны, которых 8 штук. Под каждым из клапанов должен быть порядковый номер, в соответствии с которым нужно проводить регулировку всей системы.

Важно: работу стоит проводить на слегка прогретом двигателе — не более 20º-25°С. Температуры ниже и выше не подходят для нормальной процедуры корректировки

1. Нам нужно добраться до шкива, для этого требуется открутить 2 болтовых крепления. После этого снимается клапанная крышка ВАЗа 2109. Вооружаемся накидным либо гаечным ключом и скручиваем 2 болта.
2. Поищите метку на шкиве распредвала (металлическое вкрапление на ободе) и метку на задней крышке (планка). Здесь есть много способов, но самый удобный для большинства заключается в том, чтобы взять большой ключ и провернуть шкив до метки. Поворачивать нужно гайку, которой крепится шкив, пока не совпадут 2 метки, делается это по часовой стрелке. Можно поворачивать исключительно шкив коленвала, ни в коем случае не перепутайте с распредвалом, который расположен выше.
3. Протрите место, где расположены толкатели, сухой тряпицей, чтобы удалить остатки масла.

Поверните коленвал еще немного, пока кулачки и толкатели не сойдутся на одной линии. Между ними будет зазоры, замерьте их:

• впускные клапана № 1, 2, а также № 3 и № 5 имеют зазор в пределах 0,35 мм;
• выпускные — № 4,6,7,8, имеют чуть больший зазор — 0,2 мм;
• максимальное отклонение от показателей — 0,05 мм, не более.

Как отрегулировать клапана на ВАЗ 2109? Для этого меряем купленными щупами зазоры в таком порядке:

• первым меряем 1, затем 2, после этого 3 и 5;
• далее 4 и 6, затем 7 и 8.

Если какой-то из номеров имеет сильное расхождение по расстоянию до кулачка, его нужно заменить. Для этого нужно установить специальный зажим для пружины клапанов и шпильки ГБЦ, потом отверткой повернуть толкатель прорезями на себя. Сжать пружину и зафиксировать ее. Пинцетом или длинногубцами вытащить шайбы из прорезей, поменять на новые. Размер написан на обороте детали.

Порядок регулировки клапанов на ВАЗ 2109 своими руками:

1. Для замеров пар требуется поворачивать коленвал на 90°.
2. При первом положении можно провести замеры пары 1 и 3. Если повернуть на четверть оборота, получится замерить зазоры 2 и 5 клапанов.
3. Дальше меряем 8 и 6, последними — пару 4 и 7.

Так проводится замена направляющих втулок клапанов на ВАЗ 2109 карбюратор. Если установлен инжектор, понадобится снять трос газа и шланг сапуна, которые будут мешать при проведении работ.

Рекомендуется проводить корректировку клапанов перед тем, как заменить сальники клапанов. Сам процесс замены довольно сложный и требует отдельного описания. Единственное, что требуется знать, так это то, что эти работы между собой связаны. Замена сальников клапанов на ВАЗ 2109 требуется в случае появления голубоватого дыма со стороны двигателя. Дымок означает, что масло протекает на нагретые детали узла и сальники клапанов уже стерлись, поэтому появилась течь. Детали нужно заменить, но для этого придется разобрать большую часть узла в определенном порядке.

Притирка клапанов на ВАЗ 2109 — работа крайне важная и требует регулярного повторения. Не забывайте проверять состояние всех узлов время от времени и проводить соответствующее обслуживание, как это описано в руководстве к автомобилю. Если же не решаетесь выполнить работу самостоятельно — обратитесь в СТО, там вам помогут, но только за определенную плату.

Необходимый инструмент и запчасти

Для начала нам понадобиться приобрести либо одолжить у знакомых специальное приспособление при помощи которого можно с легкостью извлекать и обратно устанавливать шайбы. Данное приспособление необходимо для того, чтобы утопить стакан вниз, тем самым дав возможность поддеть шайбу через специальный зазор в ней. Самые мудреные мастера по замене клапанов обходятся и без данного устройства, просто используя в качестве рычага отвертку, прочий порядок действий остается тем же: не так удобно, зато экономия налицо.

Другое интересное приспособление позволит вам легко и просто измерять зазоры клапанов при помощи манометрического микрометра. Измеритель устанавливается на специальную планку и позволяет с точностью до миллиметра определять величину зазора, на которую шайба утоплена в седло. В прочем, возможность измерять зазоры специальным набором щупов также никто не отменял. Конечно, точность там не так высока, как в предыдущем варианте, но также намного дешевле и вполне эффективно для поставленной перед вами задачи.

Регулировка зазоров

Кроме того, вам понадобиться набор более простого и доступного инструмента. Самый обычный пинцет, чтобы захватывать шайбу клапана  и отвертку, используемую в качестве рычага. Не лишним также будет и микрометр: изредка бывает необходимость уточнить толщину шайбы, поскольку ее маркировка оказывается стертой. На этом список необходимого инструмента можно считать исчерпывающим.

Не обойтись также без набора установочных шайб для ВАЗ 2108 всевозможных размеров. Зазор приходиться калибровать с точностью до миллиметра, потому понадобится полный магазин запасных деталей, если мы хотим четко подогнать расстояния, как того требует правильная регулировка. Если вы запаслись всем вышеперечисленным инструментом и магазином запасных шайб — можно считать, что половина дела еже сделана. Не так страшен черт, каким он нам может показаться, сама регулировка клапанов на ВАЗ 2108, на самом деле, не так уж и страшна, куда опаснее не делать ее.

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Доброго дня. Скажите как оценить подсчитать требуемую толщину шайбы в условиях: после сборки ГБЦ в гараже с механиком вынуждено срезали толщину стандартной шайбы на 1 и 3 выпуска клапанах до зазора 030+005. Двигатель 21083 инжектор с пробегом 170 т.км Позиции мастеров на сервисе изменились в худшее положение для автолюбителя, у которого авто не роскошь. Последние тянутся к мастерам старой школы и производственным участкам с механо обработкой ГБЦ, Событие фрезеровки поверхности примыкания ГБЦ к блоку и замены клапанов по одному или двум клапанам с притиркой создают ситуацию: на участке механо обработке нет оснастки для регулировки клапана при демонтированной ГБЦ. А на сборке ГБЦ в двигатель механик сборки по неволе делает срезку стандартных шайб для большого 030 -040 теплового зазора на ремонтном клапане с целью позволить машине своим ходом без ущерба тому же клапану от нагретого двигателя добраться к точке регулировки тепл зазора клапанов посредством шайб.

один оборот — это 360 градусов, клапана встанут в исходное положение

Нет, не встанут! Один оборот коленвала — это только пол оборота распредвала!

Вот я сейчас выставляют зазоры первые отмерял делаю 1 оборот коленвала и валы встают в исходное положение че за хуйня

Егор учи материальную часть или открой учебник Физики 9 класс и почитай Двигатели внутреннего сгорания ЧЕТЫРЕХ ТАКТНЫЕ а ты буровиш про двухтактные Короче по крестьянски при проворачивании коленвала на 180 гадусов метка на шестерне распредвала устонавливается напротив изначальной но влючке на коробки передач не совпадает и все.Припервоночальном положении когда совподает метка на шестерни распредвала и в лючке КПП регулируеш 1-3 и 2-5 клапана а при проворачивании на 180 градусов когда метка стоновится напротив первоночальной но несовподает в лючке КПП реглируеш 4-7 и 6-8
