Комбинация приборов ваз 2109

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Чтобы устранить определенные неисправности, следить за параметрами работы двигателя, систем автомобиля, необходимо при первом знакомстве с ВАЗ 2109 обязательно узнать, как устроена комбинация приборов с высокой панелью.

Ваз 2109 — снятие высокой панели приборов

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

Процедура демонтажа низкого варианта

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

1. Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
2. Снять ручку управления обдувом просто – слегка потяните ее на себя.
3. С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
4. Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
5. Обесточьте выключатель аварийного света и подсветку прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
8. Далее снимите 2 крепежных элемента со щитка приборов.
9. Уберите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Открутите крепеж спидометра и отсоедините его от троса привода.
12. На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
14. Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
15. От питания отключите красную проводку.
16. Вытяните на себя ручки гидрокорректора и выключателя освещения.
17. Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
18. Снимите руль, вместе с переключателями, которые находятся под ним.
19. Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
20. С рулевой колонки удалите 2 крепежа и столько же гаек.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
23. Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
24. Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
25. Удалите последние крепления и аккуратно снимите панель.

Теперь вы можете вместо нее ставить новую торпеду или проводить запланированные ремонтные работы.

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

Инструкция по установке панели нового образца

Если вы хотите заменить низкую приборку на более совершенную, высокую, то вам в любом случае придется менять всю центральную консоль.

Инструкция по снятию и установке выглядит так:

1. Для начала следует обесточить бортовую сеть, для этого отключите аккумуляторную батарею, демонтируйте рулевое колесо, а также подрулевые переключатели и замок зажигания. Нужно будет отключить и реле зажигания.
2. Далее, выкрутите два болта, которые крепят козырек контрольного щитка, демонтируйте его.
3. Теперь нужно сжать пружинка и извлечь сам щиток из центральной консоли. Отключите все провода и разъемы, подключенные к приборке, в том числе трос спидометра, шланг от эконометра, тросик одометра. После этого приборку можно убрать в сторону.
4. Затем снимите регулятор от гидрокорректора света оптики, ручки выключателя освещения приборки, а также регуляторы печки салона и вентилятора. Чтобы сделать это, регуляторы следует потянуть на себя.
5. После этого выкрутите по два болта крепления накладки центральной панели на бокам, саму накладку можно сдвинуть на себя. Затем нужно отсоединить разъемы.
6. Теперь ключ в замке следует провернуть в положение «0», это позволит отключить противоугонную системы. К самому замку подключен разъем с проводами, его надо отсоединить. Далее, выкрутите две гайки, а также два болта, после чего можно демонтировать трубу рулевой колонки с выключателем.
7. Извлеките ручку подсоса, расположенную под приборной. Потяните ее на себя таким образом, чтобы вы могли почувствовать тягу. Вам надо выкрутить два болтика, которые крепят направляющую тягу заслонки, после чего подсос можно демонтировать.
8. Теперь можно выкрутить еще четыре винта, которые фиксируют панель управления печкой в авто. Выкрутите болты, расположенные сбоку от щитка по обеим сторонам. Также выкрутите болты нижнего крепления консоли с гайками, которые фиксируют выключатель освещения контрольного щитка и гидрокорректора оптики. Для этого потребуется ключ-головка на 22, он должен быть высоким.
9. После выполнения этих действий надо выкрутить болт, который фиксирует центральную консоль, в бардачке. Затем вам останется только открутить по одному болту по бокам, крепящих центральную консоль. Саму консоль после этого можно демонтировать.
10. Что касается установки новой высокой панели с приборкой, то этот процесс не представляет собой особых трудностей. Все размеры в точки крепления на кузове совпадают, однако эта процедура также имеет свои особенности. Чтобы произвести установку новой консоли, вам потребуется соответствующий жгут с проводкой. Если вы будет использовать уже имеющийся жгут, то в нем надо будет переставить клеммы с учетом схемы подключения. Кроме того, надо будет поменять и тросы подводящие к отопителю, на более удлиненные, то же самое касается и тросика спидометра. При установке новой консоли потребуются и другие боковые накладки на стойки крыши, их надо установить перед тем, как вы поставите консоль. Поскольку в новой приборной панели не будет использоваться расходомер, трубку от него надо будет заглушить. Кроме того, сигнал на тахометр нужно будет подать от провода К на катушке, который подсоединяется к скобе кабеля датчика оборотов.
11. Непосредственно перед установкой следует перебрать новую консоль, а места соединений воздуходувов перемотать изолентой и желательно проклеить поролоном или антискрипом. Надо поменять и поролон отопителя, поскольку старый уже не сможет выполнять свои функции. Также убедитесь в том, что подсос сможет полностью закрываться и помните о том, что тросик от нового спидометра следует поставить перед тем, как вы установите консоль. Процедура сборки начинается с прокладки нового жгута с проводкой и подключения всех разъемов. Прежде чем окончательно все собрать, включите приборную панель и проверьте, как работают все индикаторы и датчики. После этого консоль можно ставить на место.

Схема комбинации приборов «высокой» панели с бортовой системой контроля

Комбинации приборов «высокой» панели и «европанели» оборудованы бортовой системой контроля. Такая комбинация приборов включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК). Cхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск до 1996 г.):

1 — реле-прерыватель контрольной лампы стояночного тормоза 2 — тахометр со стабилизатором напряжения 3 — лампа освещения комбинации приборов 4 — указатель температуры 5 — блок управления БСК 6 — указатель уровня топлива 7 — резистор 50 Ом, 5 Вт 8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности 9 — контрольная лампа дальнего света фар 10 — контрольная лампа габаритного света 11 — резервная контрольная лампа 12 — контрольная лампа не пристегнутых ремней безопасности 13 — контрольная лампа левых указателей поворота 14 — резистор 470 Ом, 0,25 Вт 15 — электронный вольтметр 16 — контрольная лампа правых указателей поворота 17 — контрольная лампа аварийного давления масла 18 — контрольная лампа резерва топлива 19 — контрольная лампа воздушной заслонки карбюратора 20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива 21 — контрольная лампа стояночного тормоза Cхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск после 1996 г.):

1 — тахометр 2 — лампа освещения комбинации приборов 3 — указатель температуры 4 — блок управления БСК 5 — указатель уровня топлива 6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности 7 — контрольная лампа дальнего света фар 8 — контрольная лампа габаритного света 9 — резервная контрольная лампа 10 — контрольная лампа не пристегнутых ремней безопасности 11 — контрольная лампа левых указателей поворота 12 — контрольная лампа заряда аккумуляторной батареи 13 — контрольная лампа правых указателей поворота 14 — контрольная лампа аварийного давления масла 15 — контрольная лампа резерва топлива 16 — контрольная лампа воздушной заслонки карбюратора 17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива 18 — контрольная лампа стояночного тормоза В1 — резистор 91 кОм В2 — резистор 50 Ом, 5 Вт Распиновка разъемов комбинации приборов ВАЗ 2109 с бортовой системой контроля

Символы неисправности систем автомобиля и предупреждения о безопасности.

Если Вы увидите на приборной панели указанные значки-символы, то обратитесь друзья напрямую к дилеру или в автосервис как можно быстрее

Внимание! Символы (значки) указаны в порядке их важности, от серьезных к менее серьезным предупреждениям

Инструкция по монтажу и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели транспортного средства ВАЗ 2109, то наиболее оптимальным вариантом будет замена щитка своими руками. Чтобы правильно произвести замену, вам потребуется инструкция по демонтажу и установке щитка, которая приведена ниже. Для выполнения этих действий вам потребуется только отвертки — с плоским и крестовым наконечником. Инструкция приведена на примере низкого щитка, но в целом она идентичная и для остальных вариантов приборных щитков. Н е забудьте отключить аккумулятор!

1. В первую очередь необходимо обесточить систему, для этого отсоедините клеммы от аккумуляторной батареи.
2. С помощью крестовой отвертки открутите пластиковую облицовку вокруг руля. Его можно и не снимать, но это желательно сделать для большего удобства.
3. Также можно отсоединить подрулевые переключатели — для этого просто отключается жгут проводов.
4. Используя крестовую отвертку, выкрутите два небольших винтика фиксации козырька приборной панели, демонтируйте этот элемент.
5. После этих действий можно сжать пружинки и извлечь электронный щиток из центральной консоли.
6. Следующим этапом будет отсоединение тросика спидометра. Необходимо быть наиболее аккуратным при демонтаже, чтобы не повредить трос, особенно, если он старый. В противном случае необходимо будет произвести его замену.
7. Далее, отключите белый выход и демонтируйте шланг эконометра.
8. Затем от спидометра следует отсоединить тросик сброса данных суточного пробега авто.
9. Завершающим этапом будет отсоединение красного разъема и демонтаж самого щитка. Производится замена и установка новой панели, после чего дальнейшая сборка осуществляется в обратном порядке.

Как видите, процедура замены щитка приборов не особо сложная — достаточно все сделать в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.

Приборная панель от иномарки на ВАЗ: какая панель подходит на ВАЗ-2108/2109?

Автомобили ВАЗ из семейства Самара до сих пор пользуются спросом на вторичном рынке и их часто можно встретить на дорогах. ВАЗ-2108/09/099 и созданная на их базе ВАЗ-2114 – это вполне нормальные авто, тем более для своего времени.

Конечно, их время ушло. Но фанатов этих моделей более чем достаточно. Не так давно у меня была публикация о переделке ВАЗ-2109 в ВАЗ-2114 – таким образом владельцы “обновляют” свои девятки, но есть большое количество людей, которым нравится именно старый дизайн. Ссылка на публикацию будет в конце.

Также, не утихают споры о приборных панелях этих автомобилей. Какая панель лучше? Старая “низкая” или более современная “высокая”? Обе стороны правы по-своему, но стоит признать, что советская “низкая” панель была более удачная. Она меньше скрипела и печка хорошо дует горячий воздух. В “высокой” панели с печкой есть некоторые проблемы. Об этом тоже есть большая публикация и смотрите ее в конце статьи.

Но есть люди, которые вопрос с панелью решили кардинально – они устанавливают панели совершенно от других автомобилей. От иностранных, конечно же. Установка панели от иностранного авто – это качественно другой уровень.

Легко ли установить?

Нет. Установка панели от иностранного авто – это дело довольно сложное. Но, если хорошо все обдумать и разобраться, то сделать можно. Прежде всего, нужно найти такую панель, которая встанет по длине.

Сам процесс поиска подходящей панели довольно сложный и люди делятся друг с другом информацией о том, какая панель встанет без особых переделок. Кстати, в этой статье вы увидите самый большой список панелей, которые гарантированно подойдут на 08/09/099/14/.

Панель вряд ли подойдет по местам крепления, но это решаемо всяческими проставками.

Другая сложность состоит в том, чтобы переделать проводку под иностранную панель. С этим все довольно сложно. Человеку, который с этим не имел дело, будет трудно. Но вспомните поговорку про упорство и труд.

Еще одна сложность – это совместить воздуховоды печки с новой панелью. но это решаемо покупкой сантехнических пластиковых труб. Где-то совместить со стандартными воздуховодами, где-то сделать свои с нуля.

Главное

Самый главный вопрос в том, панели от каких иностранных автомобилей подходят к нашим Ладам. Люди давно устанавливают иностранные панели и образовался довольно большой список иностранных авто, из которых можно взять панель.

Источник фото: www.flickr.com

Итак, можно смело утверждать, что на семейство Самара максимально легко можно поставить панели от следующих автомобилей:

• BMW E28
• BMW E30
• BMW E36
• Toyota Corolla 90
• Audi 80 B3
• Audi 100 C3

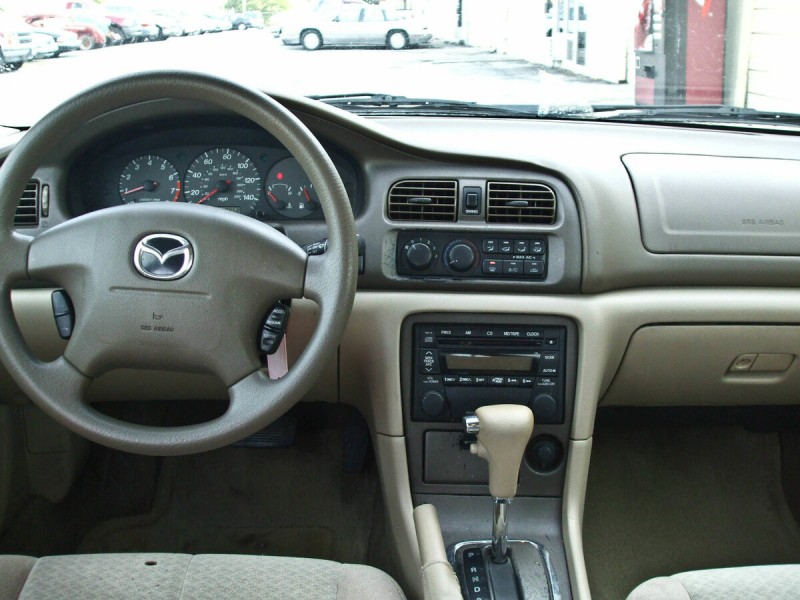

• Mazda 626
• Mazda 323 F

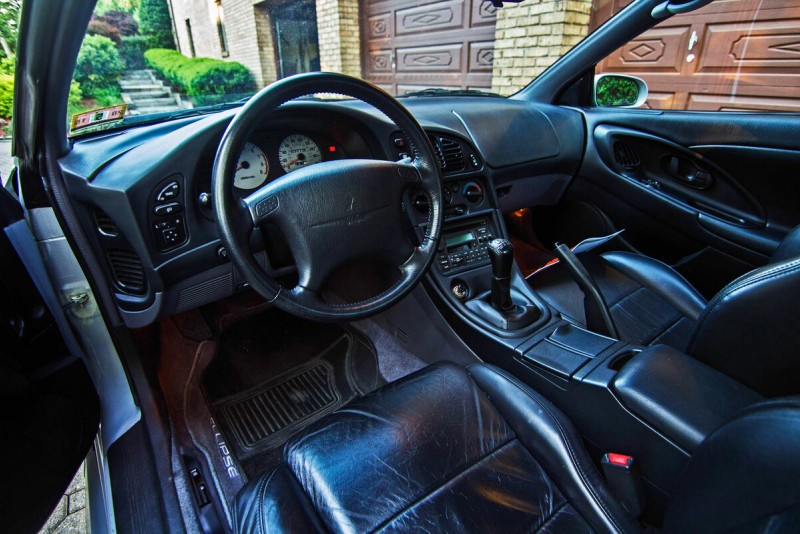

• Mitsubishi Eclipse 2
• Mitsubishi Galant 2001
• Mitsubishi Galant 1980-1991 годы.
• Opel Omega A/B
• Opel Vectra A/B
• Mercedes W210

Большой список, не правда ли? Наверняка он не полный и есть еще столько же панелей, которые можно установить, но про них я не знаю. В этом списке только те, что реально ставились умельцами.

Стоимость

Сами панели от этих иномарок вполне доступны. Например, панель от BMW E30 в хорошем состоянии, в моем городе я нашел за 6000 рублей. Это панель полностью в сборе, со всеми приборами. Если же вам нужна пустая панель, то она стоит просто смешные 1500 рублей.

Если делать своими руками, то можно еще тысячу накинуть на переделку проводки. А вот времени нужно много. Перекинуть панель – это дело пары часов, а вот подключение…

Источники

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Щиток работает нормально, все датчики функционирует, но нет подсветки. Как известно, подсветка на приборке появляется только при включении габаритного освещения. Поэтому, если свет на щитке отсутствует, нужно проверить, работает ли габаритный свет, подсветка номерного знака и лампы в моторном отсеке, поскольку за все эти элементы отвечает один предохранитель. Речь идет о предохранительном устройстве F10 на 7.5 ампер. Если он перегорел, то устройство нужно заменить. Иногда причина кроется в неработоспособности регулятора подсветки, расположенного под приборкой.
2. Не работает спидометр, в некоторых случаях стрелка то поднимается, то опускается, причем передвигается она с рывками. Если спидометр перестал функционировать, то в первую очередь надо проверить трос, соединяющий его с коробкой передач. В более старых версиях использовался механический тросик, наконечники которого со временем изнашивались, что приводило к неработоспособности спидометров. Нужно заменить сам трос или попробовать восстановить его работоспособность путем намотки куска пищевой фольги на конец, подключающийся к спидометру. Если речь идет об электронном датчике, то нужно его снять, прочистить контакты и заново подключить, если это не помогло, то контроллер подлежит замене.
3. Не функционирует датчик экономии. Причин его неработоспособности может быть множество, начиная от выхода из строя самого устройства и заканчивая повреждениями электрической цепи. На практике этот датчик ломается во многих автомобилях, это считается «болезнью» «Девяток».
4. Не работает контроллер температуры двигателя. Если стрелка вовсе не поднимается, то нужно произвести диагностику самого датчика, расположенного в выпускной магистрали головки блока цилиндров, рядом с термостатом. Также следует проверить качество подключения контроллера, убедиться в том, что цепь питания целая, произвести диагностику разъема. Может быть такое, что стрелка резко поднимается и уходит за красную зону, при этом двигатель даже не прогрелся. Скорей всего, имеет место проблема замыкания, придется воспользоваться тестером для диагностики автомобильной проводки или прибегнуть к помощи специалиста.
5. Не работают индикаторы на приборной панели или часть подсветки. При такой неисправности причину следует искать в перегоревших источниках освещения. Нужно снимать приборку и проверять лампочки, если они действительно перегорели, то их придется менять (видео сняли Семен Педань).

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Крайняя мера – полный демонтаж

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.
