Где находится реле стартера ваз 2115 как найти и заменить

Где находится реле поворотов ВАЗ 2110 и как его подключить?

Поломки реле поворотов

Львиная доля всех поломок такого типа приходится именно на реле. Некоторые автомобилисты рекомендуют при неполадках с поворотами в первую очередь попробовать заменить реле запасным заведомо рабочим и посмотреть на результат.

ВАЗ-2110, в отличие от старых моделей «классики», комплектуются не электромагнитным-тепловым, а современным электронным реле поворотов. Электронное реле, в сравнении со своим более ранним аналогом, имеет несколько преимуществ, основными из которых являются высокая надежность, меньший потребляемый ток, а также использование одного элемента как для поворотов, так и для аварийной сигнализации. Это реле располагается на панели с предохранителями, которая находится слева от руля.

Неполадки с реле поворотов

Неполадки, вызванные неисправностью реле поворотов, могут проявляться следующим образом:

• лампочки не включаются вовсе;
• период, на который загорается лампочка, слишком длительный, или поворотник слишком быстро моргает;

лампочка горит непрерывно.

Действия при выходе из строя реле поворотов

Для проверки работоспособности реле, находящегося вне монтажного блока, необходимо включить поворотник и при помощи отвертки замкнуть контакты реле, если после этих манипуляций лампочка загорится, то причина неисправности в реле. При проверке этого элемента в монтажном блоке необходимо замкнуть соответствующие контакты на блоке куском проволоки, и если поворотник загорится, то реле неисправно. Реле такого типа не подлежит ремонту, и поможет только замена этой детали.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

• замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на втягивающем реле;
• перегорание обмотки;
• обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

Датчик включения вентилятора (карбюраторная ВАЗ 2110)

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Инжекторный датчик включения вентилятора

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

Разъём на блоке сигнализации

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

ЦЗ Volkswagen + реле сигнализации

Обратите внимание на следующее:

• Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
• Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
• Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

1. Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
2. Команде «открыть» соответствует другое значение этого сопротивления;
3. Когда команды не подаются, шнур ни к чему не подключен.

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

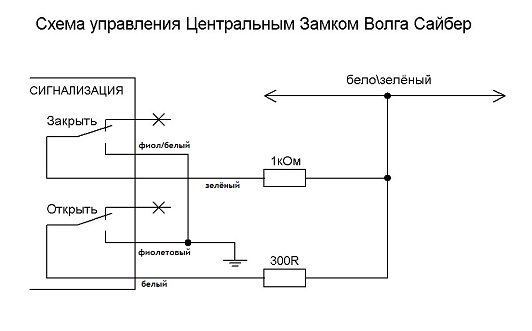

ЦЗ Siber + реле сигнализации

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

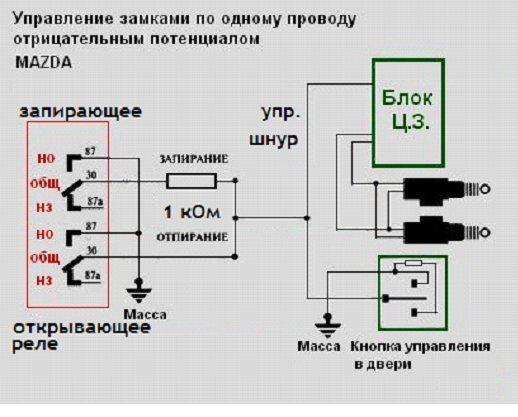

ЦЗ Mazda + реле сигнализации

Здесь мы видим, что команде «закрыть» по-прежнему соответствует резистор «1 кОм». А вместо второго сопротивления используется перемычка (ноль Ом). А то, что на схеме показан «микрик», в принципе ничего не меняет.

Производить подключение обычно советуют возле БУ ЦЗ.

И это – неслучайно. Доступ к разъёму блока обеспечен всегда, поэтому можно будет вернуть всё «как было». Планируя вмешательство в схему, нужно думать о «путях к отступлению». Что, если сигнализация не сможет управлять ЦЗ (импульс слишком короткий)? Тогда, нужно будет выполнить демонтаж, и по возможности всё лучше оставить в «штатном» виде. Об этом требовании забывать нельзя.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

1. Заводим автомобиль.
2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
3. Ждем 20 секунд.
4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Замена предохранителей на автомобиле ВАЗ 2112

• Отвертка с плоским наконечником;
• Дополнительное освещение, фонарик;
• Комплект новых модулей.

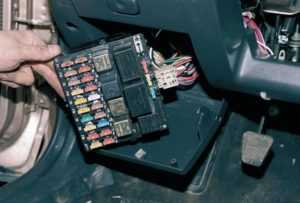

• Устанавливаем машину на ровную платформу, открываем водительскую дверь;
• Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок;
• Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов;
• Отсоединяем три колодки с проводами;
• После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые;
• Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Диагностика ДВВ

Если в результате замены датчика работоспособность системы охлаждения не была восстановлена, то, возможно, новая деталь является бракованной.

Чтобы убедиться в работоспособности ДВВ необходимо выполнить следующие несложные действия:

1. Снять датчик с автомобиля.
2. Поместить его в металлическую емкость с водой.
3. Поставить резервуар на газовую плиту.
4. Довести до кипения.
5. Вынуть ДВВ из емкости и осуществить замер сопротивления между контактами.

Для выполнения диагностической операции можно использовать недорогой мультиметр или тестер. Если в результате замеров будут установлено наличие незначительного электрического сопротивления, то датчик является исправным и его можно использовать по назначению. Как проверить эту деталь теперь понятно, поэтому если нейдете недорогую б/у деталь, то ее также можно установить, после проведения диагностической операции.

Возможные причины неисправности

Перед тем как проводить ремонтные мероприятия, следует внимательно изучить возможные причины неисправности вентилятора автомобильной печки:

1. Сгоревший предохранитель. Настоящая причина является самой банальной и простой, но при этом именно она приводит к наибольшим проблемам при решении существующего вопроса. Замена предохранителя оказывается очень простой процедурой, с которой может успешно справиться любой автомобилист. Несмотря на простой ремонт, крайне сложно обнаружить короткое замыкание, приведшее к сгоранию предохранителя.
2. Окисление контактов, которые должны использоваться для налаживания работы автомобильной печки.
3. Реле зажигания не позволяет печке успешно включиться и начать работать.
4. Добавочный резистор способен привести к тому, что рабочей будет только третья скорость.
5. Неисправность переключателя отопительной системы автомобильного салона предусматривает замену предохранителя.
6. Нерабочий электрический двигатель вентилятора — это ещё одна важная причина. В этом случае требуется замена моторчика печки или как минимум проверка его контакта с транспортным средством. В большинстве случаев причина скрывается в сгоревшем электрическом двигателе, плохом контакте с машиной, залипании щёток электрического моторчика.

Вне зависимости от причины неисправности можно успешно наладить автомобильную печку

Самое важное — это понять, в чём же всё-таки заключается причина поломки или частичное нарушение функциональности отопительного оборудования

Если диагностика подтвердила, что причина кроется в моторчике печки, замена вентилятора печки чаще всего становится обязательной задачей. Как провести столь ответственную процедуру и насколько лёгкой она обещает быть?

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

• Открываем заднее сиденье, добираясь до лючка бензобака.
• Открываем лючок, очищаем поверхность от грязи.
• Отсоединяем трубки и провода от колбы.
• Откручиваем и вытаскиваем топливную колбу.
• Разбираем ее на столе, меняя бензонасос
• Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.
