Блок предохранителей на автомобилях «октавия-тур» 2001 года и а5

Точки подключения автосигнализации на Skoda Octavia Tour 2008

Под рулём: +12 Вольт — красный зажигание — чёрный повороты — чёрный/белый и чёрный/зелёный стартер — красный/чёрный

центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери

бензонасос (+) — синий/красный в блоке предохранителей

концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки

концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	—/— левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	—/— правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	—/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	—/— (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

• Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
• Модули в монтажном блоке нагреты, несвойственен температурный режим;
• В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
• На приборной панели сигнализирует индикатор о неисправности в оборудования;
• Двигатель автомобиля не запускается.

Рекомендуем: Топливная система ВАЗ 2107 инжектор: характеристики, неисправности, отзывы, как почистить и отрегулировать, инструкции с фото и видео

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
• Покупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, концевиков силовых кабелей;
• Окисление клемм;
• Ослабленная фиксация контактов;
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Первое поколение A3 (1996–2004)

Шкода Октавия первого поколения (A3), построенная на хорошо известной в то время платформе Golf IV, была представлена в начале 1996 года на Парижском автосалоне и уже через год началось массовое производство этой модели в кузове лифтбек. В 1998 году линейка пополнилась модификацией «Combi». Машина получилась качественной, хорошо сбалансированной, имела доступные цены и сразу же завоевала популярность среди автолюбителей. Среди своих конкурентов обе модификации выделялись заметно увеличенной вместимостью багажника, хоть и не без ущерба пространству для задних пассажиров.

Автомобили оснащались бензиновыми и дизельными моторами объемом от 1.4 до 2.0 литров, работавших в паре с 5- или 6-ступенчатой механической коробкой передач, либо 4-ступенчатым автоматом. Наибольшую популярность получил двигатель с турбонаддувом, объемом 1.8 литров и мощностью 150 лошадиных сил.

Рестайлинг (2000–2010)

В 2000 году Октавия была модернизирована, а название дополнилось приставкой «Tour». Обновления коснулись внешнего вида, в частности бамперов и оптики. Линейка универсалов «Комби» пополнилась полноприводной модификацией, оснащенной независимой задней подвеской и бензобаком увеличенного объема. Для любителей активной езды, в 2001 году, при участии немецких коллег, чешский производитель выпустил заряженную версию — Skoda Octavia RS.

Кроме этого, в 2002 году выпустила ограниченную партию «Октавии» с индексом WRS, имеющую некоторые внешние отличия и оснащавшуюся 1.8-литровыми турбодвигателями мощностью 180 лошадиных сил.

Электросхемы Шкода Октавия

Больше информации про электро — оборудование Skoda octavia a4 можете узнать изучив электросхемы: «скачать.»

В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру. Главный блок предохранителей (далее — БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

Где находится дополнительный БП: под капотом, ближе к жабо в левой части моторного отсека. Скачки напряжения, механическое повреждение элементов питания, износ изоляции способствуют тому, что перегорают плавильные элементы, механизмы функционируют нестабильно. Что восстановить работоспособность блока необходимо заменить модули новыми.

Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

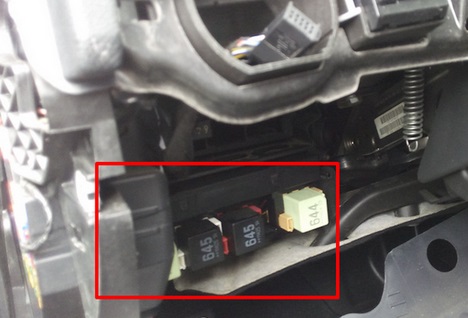

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

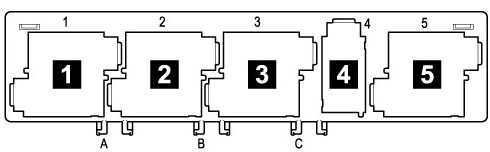

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

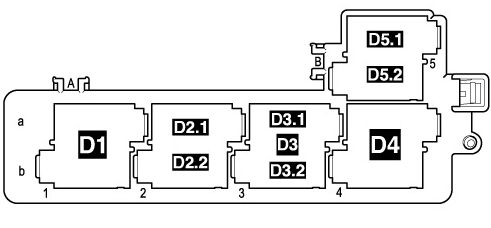

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

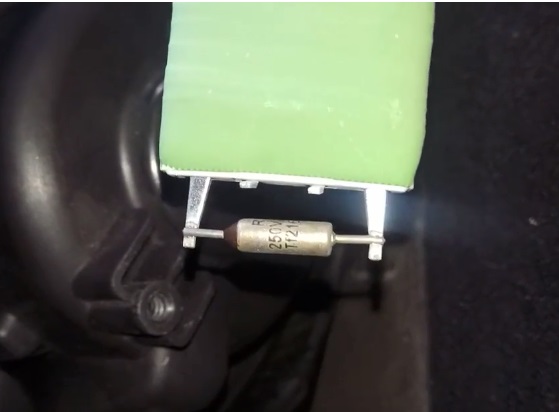

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Сборка

Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).

Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.

Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.

История памятника

Общий вид монумента Изображение казацких атаманов Проект памятника был разработан знаменитым художником и скульптором Михаилом Микешиным в 1895 году к празднованию Кубанским казачьим войском своего 200-летнего юбилея. Скоропостижная кончина не позволила Микешину завершить работу, её продолжателем стал скульптор Борис Эдуардс под непосредственным наблюдением особой войсковой строительной комиссии. Памятник был торжественно заложен осенью 1896 года, а его открытие состоялось лишь 6 мая 1907 года.

Новый памятник был создан известным кубанским скульптором, членом Союза художников России Александром Аполлоновым, использовавшим в своей работе снимки бронзовой модели памятника, архивные документы и чертежи. Монумент был отлит в мастерской художественного литья Ростовского государственного университета, архитектурно-скульптурная атрибутика выполнена Краснодарским компрессорным заводом.

В 2011 году в Сочи также открыт памятник Екатерине II, который является уменьшенной копией краснодарского.

Третье поколение A7 (2013)

• Обзор
• Технические характеристики
• Фото и видео

Долгожданное третье поколение Шкоды Октавии (A7) вышло на рынок в 2013 году. Традиционно, модель доступна в двух вариантах кузова: лифтбек и универсал (Комби). Технически, кроме типа кузова, эти модификации мало отличаются между собой. По сравнению с предыдущим поколением, Octavia A7 выросла на 100 мм в длину, 40 мм в ширину, а к колесной базе были добавлены еще 60 мм. Благодаря этому, автомобиль стал больше, а пропорции гармоничнее. Во внешности можно обнаружить отдельные черты Audi и VW, но в то же время модель сохраняет свой уникальный стиль.

Увеличение общего размера Октавии повлияло и на салон автомобиля. Он стал просторнее и главным образом это чувствуется на заднем ряду сидений, где пространство для ног пассажиров увеличилось на 30 мм. Почти все системы управления и поддержки водителя, известные в седьмом поколении VW Golf, присутствуют и в третьем варианте Skoda Octavia. Материалы отделки интерьера не дорогие, но выглядят хорошо, а качество сборки значительно улучшилось.

Среди двигателей особенно впечатляет 2-литровый турбодизель (150 л.с.)

Из бензиновых агрегатов следует обратить внимание на 1,4-литровый мотор с отличной производительностью при оптимальном расходе топлива. Уникальная роботизированная коробка передач DSG, которая поставляется с более мощными двигателями, позволяет значительно улучшить динамику, не сильно сказываясь на растрате горючего. Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения

Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает

Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения. Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает.

Skoda Octavia имеет несколько режимов движения, которые изменяют работу передачи, двигателя и вспомогательных агрегатов. Они подразделяются на обычный, спортивный, экологичный и индивидуальный. Выбрав последний, можно сделать свои собственные настройки, а «зеленый» режим делает автомобиль максимально экономичным.

Рестайлинг 2017

Изменения в экстерьере автомобиля практически сразу бросаются в глаза — новая Октавия стала еще больше и респектабельнее на вид. По ряду признаков, включая длину 4,66 м, её можно отнести к более крупному сегменту семейных авто — хотя официально новая Шкода относится к среднему классу.

Дизайн модели стал еще более агрессивным и стильным. Спереди появилась увеличенная решётка радиатора, похожая по стилю на решетку более старшей модели — Superb и новый бампер, сзади же — компактный спойлер и светодиодные огни.

Самым заметным изменением в экстерьере стала передняя светодиодная оптика. Идея такой конструкции с поблочным разделением передних фар пересекается с дизайном нового кроссовера Skoda Kodiaq. Так же, многие заметили, что оптика сильно напоминает одно из предыдущих поколений Мерседеса Е-класса, но при более детальном рассмотрении становится видна ее уникальность.

Первое поколение A3 (1996–2004)

Шкода Октавия первого поколения (A3), построенная на хорошо известной в то время платформе Golf IV, была представлена в начале 1996 года на Парижском автосалоне и уже через год началось массовое производство этой модели в кузове лифтбек. В 1998 году линейка пополнилась модификацией «Combi». Машина получилась качественной, хорошо сбалансированной, имела доступные цены и сразу же завоевала популярность среди автолюбителей. Среди своих конкурентов обе модификации выделялись заметно увеличенной вместимостью багажника, хоть и не без ущерба пространству для задних пассажиров.

Автомобили оснащались бензиновыми и дизельными моторами объемом от 1.4 до 2.0 литров, работавших в паре с 5- или 6-ступенчатой механической коробкой передач, либо 4-ступенчатым автоматом. Наибольшую популярность получил двигатель с турбонаддувом, объемом 1.8 литров и мощностью 150 лошадиных сил.

Рестайлинг (2000–2010)

В 2000 году Октавия была модернизирована, а название дополнилось приставкой «Tour». Обновления коснулись внешнего вида, в частности бамперов и оптики. Линейка универсалов «Комби» пополнилась полноприводной модификацией, оснащенной независимой задней подвеской и бензобаком увеличенного объема. Для любителей активной езды, в 2001 году, при участии немецких коллег, чешский производитель выпустил заряженную версию — Skoda Octavia RS.

Кроме этого, в 2002 году компания «Шкода» выпустила ограниченную партию «Октавии» с индексом WRS, имеющую некоторые внешние отличия и оснащавшуюся 1.8-литровыми турбодвигателями мощностью 180 лошадиных сил.

Видео: Как Снять Блок Предохранителей Skoda Октавия А5

Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Типичные неисправности предохранителей

• Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
• Модули в монтажном блоке нагреваются, температурный режим необычный;
• В моторном отсеке слышен запах расплавленного пластика;
• Индикатор неисправности сигналов оборудования на приборной панели;
• Двигатель автомобиля не запускается.

Распространенные причины неисправности предохранителя

• Невыполнение планового осмотра, замена изношенных предметов;
• Закупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, клемм силовых кабелей;
• Окисление терминалов;
• Слабая фиксация контактов;
• Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.

замена

• Пластиковый пинцет для удаления модулей;
• Плоская отвертка;
• Дополнительное освещение при необходимости;
• Набор новых плавящихся элементов.

• Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
• Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
• Вставьте новый модуль, закройте крышку.

Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:

• Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
• Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
• Замените элементы, закройте крышку.

Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.

Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей

Устройство и принцип работы прикуривателя

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Установка доп. розетки в skoda fabia II combi

«Дополнительная розетка никогда не помешает» — подумал я когда покупал свою Фабию. Очень уж неудобно расположен прикуриватель. Находится он между водительским и пассажирским сидениями. Если установить в машину видеорегистратор, навигатор, антирадар и прочую лабуду, то получается, что куча проводов тянется через пол-салона. Гарантия кончилась — пора начинать модифицировать свой авто… У китайцев была куплена розетка следующей модификации — ST0411 Vehicle DIY Cigarette Lighter Socket (12V)

Задача №1 — определить место установки. Вариантов было много. Выбрал самое оптимальное

Дырку под розетку просверлил впритык. По резьбе закрутил ее. Не понадобилось даже закручивать гайку с обратной стороны.

Задача №2 — протянуть провода.

Отодвигаем сиденья как можно дальше назад. Принимаем позу ЗЮ и начинаем тянуть один провод (+) к блоку предохранителей. Минус тянуть никуда не надо. Подсоединяем его с помощью болта к железяке расположенной рядом (красная стрелка).

Протягиваем плюс за педалями. Смотрим чтоб провод не касался движущихся частей. В дальнейшем уложил его в гофру.

Снимаем воздуховод, открутив винт показанный красной стрелкой. Откручиваем 2 винта крепления блока предохранителей и вынимаем его из места постоянной дислокации.

Тянем провод параллельно связке проводов идущих к блоку предохранителей.

Покупаем контакт N90732603. Зажимаем в него кабель. Изолируем его термоусадкой и вставляем в блок предохранителей (место 41. см. красный провод) предварительно вынув пластиковую заглушку с торца. Собираем все в обратном порядке и ставим предохранитель на 10 Ампер

Теперь у меня есть розетка без постоянного питания (отключаемая).
