Предохранители на опель астра j: где находятся, замена

Полезные советы, о которых нужно знать

• если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
• на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Расположение блока предохранителей

Моторного отсека

Блок предохранителей расположен в передней левой части моторного отсека.

Освободите крышку и сложите ее вверх до упора. Снимите крышку вертикально вверх.

Приборная доска

В автомобилях с левосторонним управлением блок предохранителей находится за отделением для хранения на панели приборов.

Откройте отсек и сдвиньте его влево, чтобы разблокировать. Сложите отсек и снимите его.

В автомобилях с правосторонним управлением он расположен за крышкой в ​​перчаточном ящике.

Откройте перчаточный ящик, затем откройте крышку и сложите ее.

Блок предохранителей в багажном отделении

3-дверный хэтчбек, 5-дверный хэтчбек: Блок предохранителей находится на левой стороне грузового отсека за крышкой.

Спортивный турник: Блок предохранителей находится на левой стороне грузового отсека за крышкой.

Блок предохранителей и реле opel astra j

—

• Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
• Где расположены предохранители и реле опель астра j.
• Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
• Предохранители в багажнике.
• Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз

Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника

Обозначение предохранителя/ плавкой вставки	Расшифровка
1	Модуль прицепа
2	Гнездо прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	—
8	Противоугонная сигнализация
9	—
10	—
11	Модуль прицепа, розетка прицепа
12	—
13	—
14	—
15	—
16	—
17	—
18	—
19	Обогреватель рулевого колеса
20	Вентиляционный люк крыши
21	Обогрев сидений
22	—
23	—
24	—
25
26
27
28
29
30
31	Акустическая система
32	Активная система демпфирования, система предупреждения о выезде из полосы движения

1. Монтажный блок предохранителей и плавких вставок под капотом опель астра j
2. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку

Расшифровка

9

Обозначение предохранителя/ плавкой вставки	Назначение предохранителя
1	Блок управления двигателем
2	Датчик концентрации кислорода
3	Впрыск топлива, система зажигания
4	То же
5	—
6	Обогрев зеркал
7	Регулятор вентилятора
8	Датчик концентрации кислорода
Датчик заднего стекла
10	Датчик аккумуляторной батареи
11	Рычаг открывания багажника
12	Модуль адаптивного переднего освещения
13	—
14	Очиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Блок управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	ABS
22	Левая фара (дальний свет)
23	Омыватель фар
24	Правая фара (ближний свет, ксеноновый)
25	Левая фара (ближний свет, ксеноновый)
26	Противотуманные фары
27	Подогрев дизельного топлива
28	—
29	Электрический стояночный тормоз
30	abs
31	—
32	Подушка безопасности
33	Система адаптивных фар
34	—
35	Электрические стеклоподъемники
36	—
37	Электромагнитный клапан продувки абсорбера
38	Вакуумный насос
39	Блок управления системой топливоподачи
40	Омыватель ветрового стекла, омыватель заднего стекла
41	Правая фара (дальний свет)
42	Вентилятор радиатора системы охлаждения двигателя
43	Очиститель ветрового стекла
44	—
45	Вентилятор радиатора системы охлаждения двигателя
46	—
47	Звуковой сигнал
48	Вентилятор радиатора системы охлаждения двигателя
49	Топливный насос
50	Корректор света фар
51	Дроссельный узел
52	Подогрев картерных газов
53	Модуль управления коробкой передач, модуль управления двигателем
54	Контроль электропроводки

Блок предохранителей и реле opel astra j

—

• Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
• Где расположены предохранители и реле опель астра j.
• Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
• Предохранители в багажнике.
• Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз

Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника

Обозначение предохранителя/ плавкой вставки	Расшифровка
1	Модуль прицепа
2	Гнездо прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	—
8	Противоугонная сигнализация
9	—
10	—
11	Модуль прицепа, розетка прицепа
12	—
13	—
14	—
15	—
16	—
17	—
18	—
19	Обогреватель рулевого колеса
20	Вентиляционный люк крыши
21	Обогрев сидений
22	—
23	—
24	—
25
26
27
28
29
30
31	Акустическая система
32	Активная система демпфирования, система предупреждения о выезде из полосы движения

1. Монтажный блок предохранителей и плавких вставок под капотом опель астра j
2. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку

Расшифровка

9

Обозначение предохранителя/ плавкой вставки	Назначение предохранителя
1	Блок управления двигателем
2	Датчик концентрации кислорода
3	Впрыск топлива, система зажигания
4	То же
5	—
6	Обогрев зеркал
7	Регулятор вентилятора
8	Датчик концентрации кислорода
Датчик заднего стекла
10	Датчик аккумуляторной батареи
11	Рычаг открывания багажника
12	Модуль адаптивного переднего освещения
13	—
14	Очиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Блок управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	ABS
22	Левая фара (дальний свет)
23	Омыватель фар
24	Правая фара (ближний свет, ксеноновый)
25	Левая фара (ближний свет, ксеноновый)
26	Противотуманные фары
27	Подогрев дизельного топлива
28	—
29	Электрический стояночный тормоз
30	abs
31	—
32	Подушка безопасности
33	Система адаптивных фар
34	—
35	Электрические стеклоподъемники
36	—
37	Электромагнитный клапан продувки абсорбера
38	Вакуумный насос
39	Блок управления системой топливоподачи
40	Омыватель ветрового стекла, омыватель заднего стекла
41	Правая фара (дальний свет)
42	Вентилятор радиатора системы охлаждения двигателя
43	Очиститель ветрового стекла
44	—
45	Вентилятор радиатора системы охлаждения двигателя
46	—
47	Звуковой сигнал
48	Вентилятор радиатора системы охлаждения двигателя
49	Топливный насос
50	Корректор света фар
51	Дроссельный узел
52	Подогрев картерных газов
53	Модуль управления коробкой передач, модуль управления двигателем
54	Контроль электропроводки

На внутренне й стороне крышке нанесена схема расположения и номиналы предохранителей. Пинцет расположен внутри монтажного блока.

Монтажный блок предохранителей в салоне

Для получения доступа к монтажному блоку, расположенному в панели приборов, снимите левый вещевой ящик

Расшифровка

& lt;tr>

Обозначение	Назначениепредохранителя	Обозначение	Назначениепредохранителя
1	Дисплей	14	Диагностический разъем
2	Наружное освещение	15	Подушка безопасности
3	То же	16	—
4	Аудиосистема	17	Кондиционер
5	Информационно-развлекательная система	18	—
		19	Стоп-сигналы, фонари света
6	Розетка электропитания передняя (прикуриватель)		заднего хода, плафоны освещения салона
7	Розетка электропитания задняя
8	Левая фара (ближний свет, галогеновый)	20	—
		21	Приборы
9	Правая фара (ближний свет, галогеновый)	22	Выключатель зажигания
		23	Блок управления
10	Дверные замки		электрооборудованием кузова
11	Системы отопления (вентиляции) и кондиционирования	24	То же
		25	—
12	—	26	—
13	—

• Снятие и установка монтажного блока
• Нажмите на замок фиксатора

откиньте фиксатор колодки жгута проводов

и отсоедините ее от монтажного блока

Аналогично отсоедините от блока вторую колодку жгута проводов. ПРИМЕЧАНИЕ Запомните или запишите расположение колодок — их фиксаторы разного цвета.

1.  Нажмите на фиксатор
2. и отсоедините малую колодку жгута проводов от монтажного блока
3. Отверните гайку крепления монтажного блока
4. и, отжав фиксатор
5. снимите монтажный блок с автомобиля
6. Установите монтажный блок и все снятые детали в порядке, обратном снятию

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена предохранителей в салоне

После того, как вещевой бардачок снят (см. выше), выполняют следующие действия:

• Нажимают на фиксатор, удерживающий колодку жгута проводов и отодвигают в сторону.
• Выполняют ее отсоединение.
• Подобным образом поступают со второй колодкой.
• Отсоединяют малую колодку, нажимая на защелку
• Выкручивают гайку.
• Отжимают фиксатор.
• Демонтируют предохранительный блок.

В целом процесс ремонта предохранительного блока Опеля Астры J несложен. Выполнить его по силам любому водителю самостоятельно. Главное, все делать вовремя и не откладывать в долгий ящик. Исправный автомобиль – это, прежде всего, безопасность самого водителя.

Опель Астра J Предохранитель Прикуривателя Где Находится

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. Мы подготовили пошаговое управление по его смене.

Шаг 1. Ищем люк в багажнике

• Сначала нужно отыскать люк блока предохранителей в багажнике. Обычно он смотрится так:
• Люк предохранителей в автомобиле Опель Астра H обычно смотрится так:
• Если Ваш люк снаружи отличается от изображенного на картинке, означает у Вас редчайшая комплектация, такое бывает, ничего экстравагантного, не надо паниковать.

Шаг 2.7. Определяем тип блока предохранителей

Сейчас нам необходимо осознать, каким монтажным блоком предохранителей вооружена Ваша Астра

Существует, что большая часть автомобилей этой марки оснащалось «полным монтажным блоком», увы некие машины, в особенности базисной комплектации, оснащались «простым монтажным блоком».

Обычный монтажным блок существенно меньше по размеру и очень изредка встречается. Увы бывает же всякое.

Вот так смотрится «полный монтажный блок» предохранителей:

Вот так смотрится «простой монтажный блок» предохранителей:

Шаг 3. Смена предохранителя прикуривателя

Если у Вас обычный блок монтажный (это бывает ОЧЕНЬ Изредка), то Для вас можно смело закрывать багажник, в персональном компьютере подходящего Для вас предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, сможете поменять и её — FЕ33, 5A). Увы, как мы уже писали выше, это большая уникальность.

Описание блока предохранителей

в багажнике универсалаастра J на всех веб-сайтах с одной и тойже фото.

Как поменять предохранитель прикуривателя на Опель Астра Н / Опель Astra H

Перегорание предохранителя прикуривателя

на Опель Астра Н. частая неисправность.

В том случае у Вас обычный полный блок монтажный в багажнике, то Требуется поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

В большинстве случаев это происходит по той причине, что перегорел предохранитель. Просто поменяйте его и предохранитель выстрелит назад.

Заместо того, чтоб поменять весь прикуриватель, купите разветвитель на 3.5 гнезда и вставьте в прикуриватель

его.

Что делать если насос для колес очень мощнейший и по причине него сгорает предохранитель?

Заместо того, чтоб брать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для батареи аккумуляторной. Подсоединяйте насос прямо к аккуму.

Где в багажнике Опель Astra H находится розетка?

Розетка в багажнике находится на правой стене багажника, но конечно она не во всех комплектациях. Тем у кого она встречаются подфартило — Можно без проблем подключать к ней пылесос в свое время очистки багажника или авто холодильник в долгих поездках.

Предохранители и реле Opel Astra H:

Данная модель  выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.

Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Opel Astra H Расположение предохранителей и реле

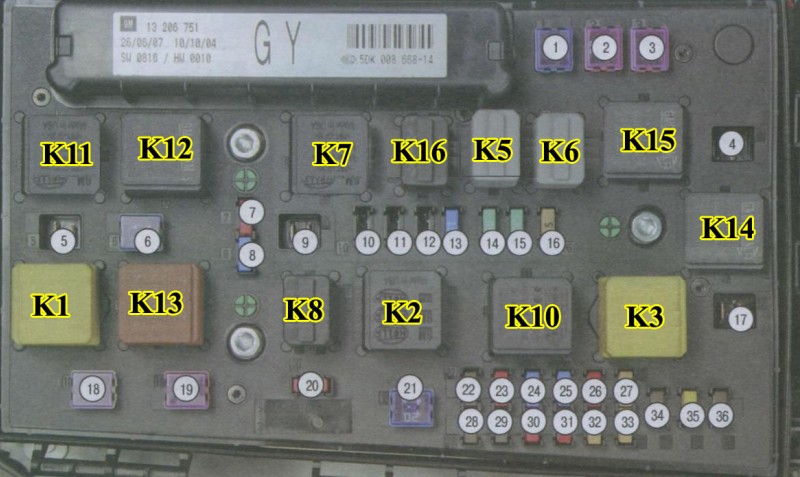

Монтажный блок предохранителей, плавких вставок и реле под капотом Опель Астра H

Описание реле: К1 – Реле стартера К2 – Реле контроллера упавления двигателем ECM, главное реле зажигания (Клемма 15) К3 – Реле насос омывателей фар К5 – Реле передннего стеклоочистителя (медленно/быстро) К6 – Реле передние стеклоочистителя (включение/выключение) К7 – Насос омывателя фар. К8 – Реле подогрева топливного фильтра (дизельные модели) К10 – Реле топливного насоса К11 – Реле вентилятора системы охлаждения К12 – Реле вентилятора системы охлаждения К13 – Вентилятор радиатора К14 – Обогрев топливного фильтра (Дизель), компрессор кондиционера К15 – Реле вентиляции салона К16 – Реле противотуманных фар

Не работает прикуриватель на автомобиле Опель Астра H что делать?

Отказ предохранитель прикуривателья на автомобиле Опель Астра H обычно связан с тем, что в гнездо прикуривателя устанавливаются потребители с большим током потребления. А так же из-за неисправности самой розетки прикуривателя. В первую очередь проверяется исправность предохранителя F36 (под капотом), в других вариантах исполнения задействован предохранитель F29(15A) находящийся в блоке багажного отделения. Если при установке предохранитель он сразу сгорает, то требуется устранить короткое замыкание в электропроводке автомобиля.

Не работает бензонасос (топливный насос) Опель Астра H что делать?

Если автомобиль Опель перестал запускаться, не слышно работу топливного насоса и у вас есть подозрение на исправность цепи топливного насоса, то в первую очередь проверяется испавность предохранителя F24(15A), находящегосе в моторном отсеке. Далее проверяется работоспособность реле K10

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra H

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Антиблокировочная система тормозов (ABS)
F2	30	Антиблокировочная система тормозов (ABS)
F3	30	Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30	Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30 / 40	Вентилятор системы охлаждения 1*
F6	30 / 40	Вентилятор системы охлаждения 2*
F7	10	Омыватели стекол
F8	15	Звуковой сигнал
F9	25	Омыватели фар
F10	не используется
F11	не используется
F12	5	Циркуляционный насос
F13	15	Противотуманные фары
F14	30	Стеклоочиститель ветрового окна
F15	30	Стеклоочиститель окна двери задка
F16	5	Модуль управления двигателем/система Open-Start/Stop
F17	25	Подогрев топливного фильтра (дизельные модели)
F18	25	Стартер
F19	30	Электронное оборудование коробки передач
F20	10	Кондиционер
F21	20	Электронное оборудование двигателя
F22	7,5	Электронное оборудование двигателя
F23	10	Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15	Топливный насос
F25	15	Электронное оборудование коробки передач
F26	10	Электронное оборудование двигателя
F27	5	Усилитель рулевого управления
F28	5	Электронное оборудование коробки передач
F29	7,5	Электронное оборудование коробки передач. Блок управления коробкой
F30	10	Электронное оборудование двигателя
F31	10	Система адаптивного света фар (AFL).Регулирование угла наклона фар
F32	5	Сигнальная лампа неисправности тормозной системы, кондицио­нер, выключатель на педали сцепления
F33	5	Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5	Блок управления модуля рулевой колонки
F35	20	Информационно-развлекательная система
F36	7,5	Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей. Прикуриватель 15А при отсутствии заднего блока педохрнителей.

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра H

Описание реле: К3 – Обогрев заднего стекла К1 – Клемма 15 К2 – Клемма 15а

Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra H

Промо-акции

• Контакты
• Реквизиты
• Новости
• О нас
• Размеры одежды
• Примерный вес товаров

• Задать вопрос
• Условия доставки
• Способы оплаты
• Гарантии и отзывы
• Пользовательское соглашение

• Вход в кабинет
• Регистрация
• Восстановление доступа

Компания Ареди представляет услуги в области совершения покупок на аукционе Allegro, который заслужил широкую популярность среди российских потребителей.

Представители нашей компании участвуют в интернет-аукционе вместо Вас, упрощая процедуру покупки товара. Кроме того, мы проверяем купленный товар на качество и осуществляем его доставку в любой город, в том числе Москва, Калининград, Санкт-Петербург.

Товары из Польши теперь доступны каждому!

Схема предохранителей Opel Mokka

№ Электрическая цепь

1 Вентиляционный люк крыши
2 Наружные зеркала
3 —
4 —
5 Электронный модуль управления тормозной системой
6 Датчик интеллектуального управления аккумуляторной батарей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
21 Охлаждающий обдув
22 —
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в приборной панели Опель

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Модуль защитной диагностики
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка питания
33 Дисплей, информационно-развлекательная система
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Рулевое колесо с обогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Моторный отсек

Предохранительный блок находится на видном и легкодоступном месте. Чтобы провести замену перегоревшей вставки достаточно отжать фиксаторы, удерживающие крышку блока, под которой располагаются плавкие защитные предохранители.

Номер	За что отвечает
1	Управление двигателем
2, 8	Контроль датчика кислорода
3, 4	Подача топлива / работа системы зажигания
6	Обогрев боковых зеркал
7	Регулятор вентилятора
9, 18	Обогрев заднего стекла
10	Аккумуляторная батарея
11	Открытие багажного отделения (срабатывание ручки)
12, 33	Адаптивное освещение
14	Моторчик заднего стеклоочистителя
15	Двигатель
16	Работа стартера
17	Коробка переключения передач
19, 20	Мотор стеклоподъемников передних / задних стекол дверей
21, 30	ABS
22, 41	Дальнее освещение левой и правой фары
23	Омыватель фар
24, 25	Ближнее (ксеноновое) освещение правая / левая фара
26	Противотуманные фонари
27	Нагрев топлива (для дизельных двигателей)
29	Стояночный электротормоз
32	Подушки безопасности
35	Электрические стеклоподъемники
37	Работа магнитного клапана пробуксовки адсорбера
38	Вакуумный электронасос
39	Управление подачей топлива
40	Омыватели для лобового и заднего стекла
42, 45, 48	Вентилятор радиатора
43	Передние дворники
47	Клаксон
49	Топливный насос
50	Автоматическая настройка освещения фарами
51	Дроссели
52	Нагрев газов в картере
53	КПП и двигатель
54	Электропроводка автомобиля

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью. Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже

Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

Обозначение	Назначение
1	Работа стеклоподъемников.
4	Обогрев сидений, стекол.
5	Подушка безопасности.
11	Обогрев заднего стекла.
12	Включение/выключение стеклоочистителя.
14	Кондиционер и отопитель.
27	Подача звука противоугонной сигнализации.
30	Защита розетки.
39,40	Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

Обозначение	Назначение
1,2	Работа основной системы.
3,4	Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5	Вентилятор.
7	Стеклоочистители.
8	Подача сигнала.
9	Дворники передних фар.
13	Работа противотуманных фар.
17	Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.

Процесс снятия и замены

Багажное отделение

Монтажный блок Opel Astra, находящийся в багажнике, расположен в легкодоступном месте, и для того, чтобы добраться до него, не нужно демонтировать какие-либо узлы или части. Чтобы его открыть, нужно на 90 градусов повернуть фиксатор люка и откинуть его вниз. Далее по схеме находим необходимый нам электропредохранитель и проводим его замену. Закрываем люк и фиксируем его защелкой.

Поворот фиксатора на 90 градусов

Люк, под которым находятся предохранители

Моторный отсек

Отделение с электропредохранителями находящийся в отсеке, где расположен двигатель Opel Astra, находится на видном месте, и для того, чтобы получить доступ к электропредохранителям, которые находятся в нем, нужно отжать отверткой фиксаторы и снять крышку. Найти и заменить перегоревший, закрыть крышечку и защелкнуть фиксаторы.

Под приборной панелью

Ящик для вещей Чтобы добраться до узла, находящегося в панели приборов Opel Astra, нужно снять ящичек для вещей.

Демонтаж блока:

Пальцем нажмите на замочек фиксатора.
Отодвиньте фиксатор колодочки жгута.
Отсоедините ее.
Таким же образом проведите отсоединение другой колодки жгута.
Внимание! Наметьте колодки и фиксаторы разными цветами.
Надавите на фиксатор.
Проведите отсоединение малой колодочки жгута блока.
Открутите гайку, закрепляющую монтажный блок.
Отожмите фиксатор.
Демонтируйте блок.
Произведите необходимые работы.
Установка происходит в обратном порядке.

Жмем на замочек

Откидываем фиксатор

Отсоединяем от монтажного блока

Отсоединяем вторую

Нажимаем на фиксатор

Отсоединяем малую колодку

Откручиваем гайку

Отжимаем фиксатор

Снимаем блок Загрузка …

Расположение узла

Для того чтобы проверить состояние предохранителя, вышедшего из строя электроприбора и провести потенциальную его замену, необходимо получить доступ ко всему блоку. В Опеле-Астре имеется два подобных прибора, которые различаются по собранным в них элементах электроцепей и функциям:

Салонный – основной блок, находящийся в зоне приборной панели слева от водительского сиденья. Добраться до него несложно, достаточно будет снять облицовку из пластика от ящика мелочей, а потом вытянуть предохранительный блок за его днище.

Салонный блок предохранителей Опеля-Астры Н-G-J (схематично):

Дополнительный блок предохранителей Опеля-Астры G-H-J (схематично):

Замена предохранителей осуществляется с соблюдением некоторых правил:

1. Номинальная сила тока каждого «защитника» должна быть точно такая же, как и рекомендованная производителем. В противном случае риск появления возгорания после короткого замыкания возрастает в разы.
2. Менять предохранитель можно только на идентичный, исключён вариант взятия элемента от других автомобилей.
3. Ремонтные мероприятия электрооснащения Опеля-Астры осуществляются только с выключенным зажиганием, заглушённым мотором и отключёнными клеммами АКБ.

В случаях, когда новый предохранитель снова перегорел, необходимо искать проблему в другом участке электроцепи: электроприбор, провода и так далее. Только устранив «побочные» неисправности, вы можете гарантировать себе стабильное функционирование всего блока предохранителей и отдельных его элементов.

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей
