Замена предохранителей ваз «ока» 1111 1988-2008

Как идентифицировать перегоревший предохранитель

Оценить состояние модулей цилиндрического типа, равно как и ножевого тип достаточно просто. В обеих случаях по центру предохранителя проложен плавильный элемент.

Как только сила тока превышает допустимую, пластина моментально плавится, размыкая контакты. Образуется небольшое черное пятно, что и является свидетельством того, что деталь неисправная.

Модуль извлекается с посадочного места специальным пластиковым пинцетом. В жизни, аксессуар часто теряется, поэтому практикуют пальцами. После замены надеваем силовые клеммы на аккумуляторную батарею, заводит двигатель, тестируем систему.

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

Видео «Последствия применения некачественных электропредохранителей»

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Электросхема СеАз ВАЗ-11116

в высоком разрешении (1 Мб). 1/1 — Лампа дальнего света фар; 1/2 — Лампа ближнего света фар; 1/4 — Лампа габаритного огня; 2 — Лампа переднего указателя поборота; 3 — Лампа бокового указателя поборота; 5 — Генератор со встроенным регулятором напряжения; 9 — Датчик холла; 10 — Катушка зажигания; 12 — Стартер Лада Ока; 13 — Свечи зажигания; 14 — Прибор звуковой сигнальный; 17 — Датчик указателя температуры Воды; 18 — Датчик контрольной лампы давления масла; 23 — Аккумуляторная батарея; 25 — Выключатель лампы света заднего хода; 26 — Выключатель сигнала торможения; 30 — Реле-прерыватель указателей поборота; 31 — Реле-прерыватель контрольной лампы ручного тормоза; 32 — Реле стеклоочистителя; 33 — Сопротивление добавочное электродвигателя отопителя; 35 — Электродвигатель стеклоочистителя; 37 — Электродвигатель отопителя; 38 — Электродвигатель вентилятора охлаждения радиатора; 39 — Реле электровентилятора; 42/1 — Переключатель указателя поборота; 42/2 — Переключатель света фар; 42/3 — Переключатель очистителя и омыбателя ветрового стекла; 42/4 — Выключатель звукового сигнального прибора; 44 — Выключатель зажигания; 46 — Выключатель наружного освещения; 48 — Выключатель аварийной сигнализации; 49 — Переключатель электродвигателя отопителя; 52 — Комбинация приборов; 63 — Датчик скорости Лада Ока; 74/1 — Элемент тепловой прикуривателя; 74/2 — Лампа освещения прикуривателя; 75 — Датчик уровня тормозной жидкости; 76 — Выключатель контрольной лампы ручного тормоза; 77 — Колодка диагностики; 81 — Патрон подключения переносной лампы; 83 — Насос омывытеля ветрового стекла; 87 — Выключатель плафона освещения салона в передней двери; 89 — Лампа плафона освещения салона; 93 — Датчик указателя уровня и резерва топлива; 98/1 — Лампа габаритного огня; 98/2 — Лампа указателей поворотов; 98/3 — Лампа стоп-сигнала; 98/4 — Лампа света заднего хода; 99 — Лампа фонаря освещения номерного знака; 104 — Термовыключатель электровентилятора; 108 — Лампа заднего противотуманного огня; 112 — Электродвигатель стеклоочистителя заднего стекла; 113 — Злектродвигатель омывателя заднего стекла; 115 — Элемент нагревательный обогрева заднего стекла; 121 — Реле включения обогрева заднего стекла; 125 — Реле дополнительное; 126 — Реле включения дальнего света фар; 127 — Реле включения ближнего света фар; 129 — Реле стартера; 133 — Выключатель обогрева заднего стекла; 136 — Выключатель заднего противотуманного фонаря; 137 — Выключатель стеклоочистителя заднего стекла; 138 — Выключатель стеклоомывателя заднего стекла; 158 — Топливные форсунки; 159 — Часы ОКА; 168 — Реле задних противотуманных огней; 169 — Дополнительный сигнал торможения; 170 — Реле бензонасоса; 171 — Злектробензонасос; 172 — Регулятор холостого хода; 173 — Датчик положения дроссельной заслонки; 174 — Датчик детонации; 175 — Клапан продувки адсорбера; 176 — Датчик кислорода; 177 — Датчик абсолютного давления; 178 — Главное реле; 221 — Контроллер.

Полезное: Схема ВАЗ-2108

Обслуживание, ремонт

Из всех электроприборов автомобиля обслуживания требуют только источники питания:

• АКБ (периодическая подзарядка с использованием зарядных устройств, контроль уровня и плотности электролита);
• Генератор (периодическая проверка натяжение привода, замена изношенных графитных щеток).

Также важно следить за состоянием изоляции проводов и не допускать ее повреждения во избежание короткого замыкания. Нередко возникает окисление контактов в местах соединения проводки, что может привести к отказу электроприборов. Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене

К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики

Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене. К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики.

В стартере, генераторе, эл. двигателях печки и вентилятора системы охлаждения возможно возникновение механических поломок – износа подшипников, втулок, щеток. Все эти узлы – ремонтопригодны и зачастую удается восстановить их работоспособность путем разборки, дефектовки и установки новых деталей взамен изношенных.

Деление по функциям

Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:

• Принимают участие в работе двигателя;
• Обеспечивают безопасность движения;
• Создают комфортабельные условия;

Системы, отвечающие за работу мотора

Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:

Также к двигателю имеет отношение вентилятор системы охлаждения.

Системы, отвечающие за безопасность и комфорт

К электрооборудованию, обеспечивающему безопасность движения, относятся:

• Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
• Главный свет (фары, ПТФ);
• Обогреватели, очистители и омыватели стекол;

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:

Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.

Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.

Также бортовая сеть включает в себя систему подзарядки АКБ, то есть составляющую, в задачу которой входит поддержание работоспособности электрооборудования. Ее схема подключения такова:

Электросхема ВАЗ-1111 с обозначениями

Схема электрики ВАЗ-1111, часть 1

Схема электрики ВАЗ-1111, часть 2

Схема электрики ВАЗ-1111, часть 3

Схема электрики ВАЗ-1111, часть 4

Перечень элементов, указанных на схеме:

• 1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
• 2 — передний указатель поворота;
• 3 — головной прибор освещения;
• 4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
• 5 — предупредительный звуковой сигнал (клаксон);
• 6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
• 7 — моторчик привода насоса омывателя фронтального стекла;
• 8 — распределительный датчик системы зажигания;
• 9 — свинцово-кислотный аккумулятор;
• 10 — электромотор для пуска двигателя;
• 11 — контроллер системы зажигания;
• 12 — свечи, установленные в головке блока цилиндров;
• 13 — катушка системы зажигания;
• 14 — генератор переменного тока;
• 15 — индикатор температуры жидкости в рубашке охлаждения;
• 16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
• 17 — разъем для установки переносного светильника;
• 18 — контроллер работы стеклоочистителя;
• 19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
• 20 — концевой переключатель положения педали тормоза;
• 21 — мотор привода трапеции дворников на переднем стекле;
• 22 — электромагнит, расположенный в клапане карбюратора;
• 23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
• 24 — контроллер стартера;
• 25 — реле управления работой фар (ближний свет);
• 26 — аналогичный узел для дальнего света;
• 27 — контроллер указателей направления поворота и «аварийки»;
• 28 — гнездо прикуривателя;
• 29 — переключатель скоростей моторчика системы отопления;
• 30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
• 31 — переключатель режимов работы внешнего освещения;
• 32 — блок плавких вставок;
• 33 — дополнительный защитный элемент для противотуманных ламп;
• 34 — контроллер управления обогревом заднего стекла;
• 35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
• 36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
• 37 — управление работой системы очистки заднего стекла (совместно с омывателем);
• 38 — переключатель режима работы обогрева стекла;
• 39 — клавиша задней «противотуманки»;
• 40 — индикатор открытой пусковой заслонки в карбюраторе;
• 41 — кнопка управления аварийной сигнализацией;
• 42 — замок зажигания;
• 43 — распределительное реле системы зажигания;
• 44 — мотор крыльчатки вентилятора системы отопления;
• 45 — указатель количества бензина в баке;
• 46 — переключатель салонного освещения, расположенный на центральной стойке;
• 47 — комбинация приборов;
• 48 — управление фронтальным стеклоочистителем;
• 49 — включение омывателя ветрового стекла;
• 50 — кнопка управления клаксоном;
• 51 — рычаг изменения режимов работы головного освещения;
• 52 — рычаг управления указателями поворотов;
• 53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
• 54 — плафон внутрисалонного освещения;
• 55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
• 56 — моторчик привода насоса омывателя стекла на задней двери;
• 57 — кормовой блок-фонарь;
• 58 — противотуманный сигнал, расположенный на задней части машины;
• 59 — система подсветки регистрационного знака;
• 60 — нити обогрева стекла двери задка;
• 61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

• Воротка;
• Головки на «10»;
• Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

Этапы замены:

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
• Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

Привинчиваем болты, надеваем защитную крышку.

Общая схема

Общая схема электрооборудования ВАЗ 11113 представлена ниже:

1 – повторитель поворотника; 2 – поворотник передний; 3 – фара; 4 – эл. мотор вентилятора с-мы охлаждения; 5 – сигнал; 6 – датчик включения вентилятора; 7 – эл. мотор насоса омыва; 8 – датчик момента подачи искры; 9 – АКБ; 10 – стартер; 11 – коммутатор; 12 – свечи; 13 – катушка; 14 – генератор; 15 – температурный датчик; 16 – датчик давления масла; 17 – розетка на 12 В; 18 – реле мех-ма стеклоочистителя; 19 – датчик уровня тормозной ж-сти; 20 – выключатель стоп-сигнала; 21 – эл. мотор стеклоочистителя; 22 – эл. магнитный клапан карбюратора; 23 – выключатель фонаря заднего хода; 24 – реле стартера; 25 – реле включения ближнего света; 26 – реле включения дальнего света; 27 – реле аварийного сигнала; 28 – прикуриватель; 29 – переключатель эл. мотора печки; 30 – доп. резистор эл. двигателя печки; 31 — выключатель освещения; 32 – предохранительный блок; 33 — предохранитель цепи питания ПТФ; 34 – реле включения обогревателя заднего стекла; 35 – реле включения эл. мотора вентилятора с-мы охлаждения; 36 – реле-прерыватель контрольки стояночного тормоза; 37 – выключатель обогревателя и омывателя заднего стекла; 38 – выключатель обогревателя заднего стекла; 39 – выключатель заднего ПТФ; 40 – контролька подсоса карбюратора; 41 – выключатель аварийной сигнализации; 42 – замок зажигания; 43 – реле зажигания; 44 – эл. мотор печки; 45 – топливный датчик; 46 – выключатель плафона; 47 – приборная доска; 48 – переключатель очистителя лобового стекла; 49 – выключатель насоса омывателя стекла; 50 – выключатель сигнала; 51 – переключатель света; 52 – переключатель поворотников; 53 – выключатель сигнальной лампы стоп-сигнала; 54 – салонный плафон; 55 – выключатель контрольки подсоса карбюратора; 56 – эл. мотор омывателя заднего стекла.

Для удобства обслуживания и поиска неисправностей проводка, соединяющая между собой компоненты электроборудования имеет цветовую раскраску. Соединение приборов с проводами осуществляется разными способами – через колодки, зажимом гайками, посредством посадочных гнезд (лампочки). Во всех случаях разъединение проводки выполняется легко и не особо затрудняет демонтаж элекроприборов при обслуживании.

Электросхема объединяет в себя все компоненты, относящиеся к электрооборудованию. Все составляющие можно между собой разделить по двум критериям:

Особенность. электросхемы является переплетание определенных участков цепей питания, особенно это касается блока предохранителей. То есть, один предохранитель может отвечать за работу электроприборов, которые между собой никак не взаимодействуют.

Разделение по назначению

По назначению оборудование делится на:

• Источники питания;
• Защитные средства;
• Элементы управления;
• Контрольно-измерительные приборы;
• Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

КИП

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

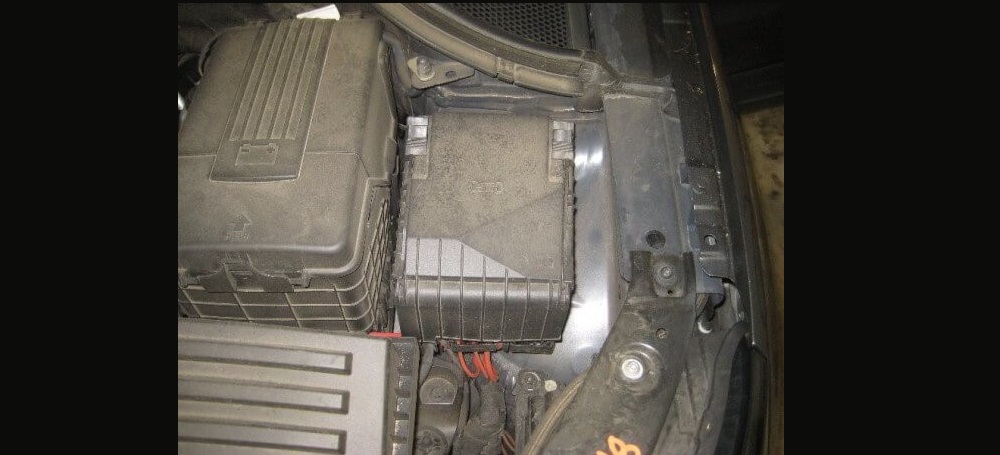

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Симптомы поломки

Для проверки работоспособности генератора в схему его подключения включена контрольная лампа. При исправном приборе контролька загорается до запуска мотора, указывая на то, что цепь в рабочем состоянии, а после пуска силового агрегата лампочка должна гаснуть.

Именно по контрольной лампе, а также ряду косвенных признаков можно выявить неисправность генератора:

• Сигнал не загорается при включении зажигания, при этом остальные измерительные приборы работают. Такая проблема может указывать на неисправность самой лампочки или обрыв в цепи ее запитки;
• Она не горит и остальные приборы не срабатывают. Это может сигнализировать о перегорании предохранителя, обрыве цепи питания приборной панели, неисправности замка или реле зажигания;
• Лампочка светится при работающем моторе. Это может возникнуть из-за пробоя диодов выпрямителя, неисправности регулятора, замыкания или обрыва статорных обмоток, слабого натяжения привода;
• Лампа срабатывает нормально, но генератор «Ока» не дает зарядку (АКБ часто разряжается). Эта проблема может возникнуть в результате нарушения контактов проводки, подходящей к прибору, неисправности регулятора, неисправности выпрямителя, обрыва проводов коллектора, износа щеток или контактных колец;
• Лампа работает нормально, но АКБ перезаряжается (часто закипает). Здесь причину следует искать в регуляторе напряжения.

Контрольная лампа позволяет выявить, в основном, электротехнические неисправности. Что касается механических поломок, то они проявляются в виде появления сторонних шумов при работе мотора – гула, визга, свиста. Зачастую такие симптомы дает послабление натяжки привода. Но если регулировка ремня шумы не устранила, то следует проверять состояние подшипников.

Общая конструкция

Поскольку модель 37.3701 – наиболее распространенная, то в дальнейшем рассматривать будем именно ее, но практически вся информация актуальная и для остальных типов генераторов.

Конструкция генератора – стандартная для этого типа приборов, агрегат состоит из:

• Ротора (с контактными кольцами);
• Статора;
• Крышек (передней, задней);

• Шкива (с крыльчаткой);
• Регулятора напряжения (включает в себя также щеткодержатель с щетками);
• Конденсатора;
• Выпрямителя.

Также в конструкцию входят подшипники ротора и стяжные болты, которыми узел собирается в единый агрегат. В общем, схема генератора – стандартная и ничем не выделяется.

Приводится в действие генератор от коленчатого вала посредством ременной передачи. Ремень генератора «Ока» — клиновидный, и приводит он в действие только этот агрегат. Регулировка натяжения привода осуществляется путем смещения прибора по регулировочной планке.

Разборка

Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).

Общая технология работки генератора такова:

• Снимаем шкив (используя приспособление или тиски);
• Отсоединяем провод конденсатора и демонтируем сам конденсатор;

• Выкручиваем крепление регулятора и снимаем его;
• Раскручиваем стяжные болты;
• Съемником стягиваем переднюю крышку;

• Извлекаем ротор;
• Откручиваем крепежи выводов статора к выпрямителю;
• Снимаем статор;
• Отворачиваем гайки крепления выпрямителя к задней крышке;
• Извлекаем выпрямитель;

Закончив с разборкой выполняем очистку всех деталей и дефектовку. Некоторые виды неисправностей можно определить визуально, но при таких поломках как обрывы и замыкания обмоток нужна проверка генератора «Ока» и использованием измерительных приборов. К примеру, чтобы проверить регулятор, нужно зарядное устройство с регулируемым напряжением.
