Правильный порядок замены предохранителей

Перед сменой вышедшего из строя предохранителя Х-Трейл Т31, следует убедиться в его неисправности.

Для этого понадобится выполнить следующие действия:

1. Выявить монтажный блочок Х-Треил Т31, от которого потребляет электроэнергию отказавшее в функционировании электрооборудование.
2. По списку не работающих приборов определить неисправный защитный элемент.
3. Извлечь предохранитель из посадочного гнезда, и произвести осмотр.
4. Наличие явных повреждений, свидетельствует о неисправности элемента.

Замена элемента с поврежденной плавкой вставкой:

1. Выполняется поиск причины неисправности электрической проводки Ниссан Х-Треил Т31 и устраняется.
2. Далее подбирается типоразмер предохранителя (мини, средний или большой), в соответствии с необходимым номинальным током.
3. Извлекается старый и вставляется новый защитный элемент в посадочное гнездо.
4. Проверяется функционирование электроприборов.

Блоки под капотом

В моторном отсеке предусмотрено 4 блока с предохранителями. 2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.

расположение монтажных блоков под капотом nissan x-trail t32

Блок А

Пример исполнения

Схема

Расшифровка

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

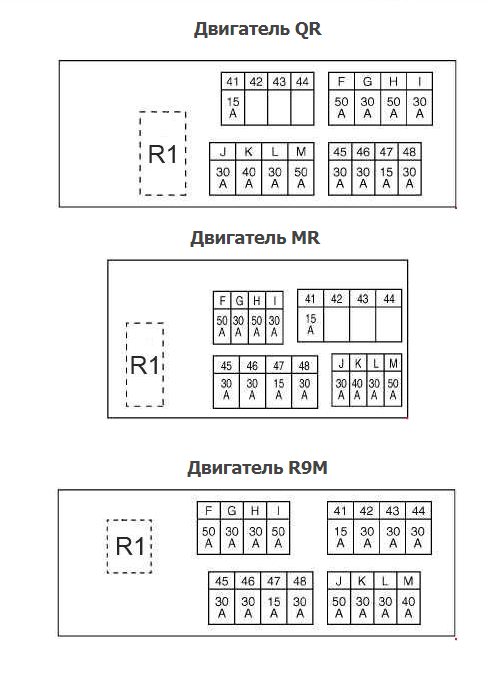

Блок Б

Схема

Таблица с описанием

41	15А Звуковой сигнал
42	30А R9M: Реле PTC 2
43	30А R9M: Реле PTC 3
44	30А R9M: Реле PTC 1
45	30А Парковочный тормоз
46	30А Опциональный разъем
47	15А Звуковой сигнал
48	30А Парковочный тормоз
F	50А ESP
50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений
G	30А ABS
H	50А ESP
30А R9M: Реле вентилятора системы охлаждения двигателя
I	30А Стартер
50А R9M: ESP
J	30А Электропривод двери багажника
50А R9M: ESP
K	40А ABS
30А R9M: Реле вентилятора системы охлаждения двигателя
L	30А Стартер, блок предохранителей (E14)
M	50А Стеклоподъемники, люк, шторка, электропривод сидений
40А R9M: ABS

Блок за бампером

Фото пример и схема с обратной стороны крышки

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто — клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.

Схема

Назначение

A	450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP)
B	100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
C	100А Зажигание, блок предохранителей в салоне
D	80А Блок предохранителей в моторном отсеке №3
100А Блок предохранителей, блок предохранителей (E137 — термо плунжер (двигатель R9M))
E	100А Блок предохранителей в салоне
50А Блок предохранителей в моторном отсеке №2 (F116)
U	100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание
V	100А ESP

У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.

Блоки предохранителей в моторном отсеке

Схема предохранителей в подкапотном пространстве предусматривает монтаж пяти блочков, которые незначительно отличаются от двигателя. На Ниссан Х-Трейл т32 устанавливаются два бензиновых двигателя объемом 2.0 модель MR20DD, 2.5 QR25DE. Агрегировали кроссовер дизельным мотором 1.6 л модификации R9M.

Чтобы открыть блоки предохранителей под капотом X-Trail, надо предварительно снять воздуховод.

Схема и расшифровка первого блока

Первый блок моторного отсека с предохранителями, реле Ниссан Х-Трейл Т32 расположен в области левого крыла автомобиля. В него входят нижеперечисленные защитные элементы:

• 41, 47 – сигнал (15А);
• 42, 43, 44 – PTC 2, 3, 1 у версий с дизельным мотором (30А);
• 45, 48 – парковочный тормоз (30А);
• 46 – вход для подключения диагностического оборудования (30А);
• F – ESP, а для модификации R9M регулятор положения кресел, привод подъема стекол, шторка, люк (50А);
• G – ABS (30А);
• H – ESP, а в дизельной комплектации охлаждающий вентилятор радиатора (50, 30А);
• I – стартер, а для R9M ESP (30, 50А);
• J – цепь открытия багажника, а у Ниссан Х-Трейл Т32 с дизельным силовым агрегатом ESP (30, 50А);
• K – ABS, охлаждающий вентилятор радиатора на моторе R9M (40, 30А);
• L – питающая линия монтажного блока E14 (30А);
• M – регулятор положения кресел, привод подъема стекол, шторка и люк, а при оснащении дизельным мотором система против пробуксовки (50, 40А);
• R1 – сигнал.

Предохранители во втором узле

Второй блок предохранителей X-Trail T32 моторного отсека состоит из следующих защитных элементов:

• 49 – программа управления КПП (10А);
• 50 – реле охлаждающего вентилятора радиатора (10А);
• 51 – бензонасос, а для Ниссан Х-Трейл Т32 функционирующих на дизеле реле обогревательного комплекса топлива (10, 20А);
• 52, 53 – основное реле (10, 15А);
• T – цепь открытия багажника (30А);
• P – охлаждающий вентилятор радиатора, а в Ниссан Икстрейл с ДВС R9M управляющий комплекс свечами накаливания (40, 50А);
• Q – подача электроэнергии на монтажный блочок F73 (40А);
• R – ЭБУ силовой установки, дроссельной заслонки (30А);
• S – реле омывающего комплекса передней оптики (30А);
• R1 – стартер;
• R2 – повторный пуск Start/Stop;
• R3 – обогревательный комплекс топлива.

Блок номер 3

Третий блок предохранителей Nissan X-Trail T32 моторного отсека включает в себя следующие защитные элементы:

• 81, 82 – ЭБУ мотора (10, 15А);
• 83 – ЭБУ двигателя и дроссельной заслонкой, основное реле, катушки зажигания, впускной, выпускной клапан, адсорбера, обогревательный комплекс топлива, ТНВД, форсунки, датчики: ДМРВ, регулирования количества и соотношения подаваемой топливной смеси, контроля влаги в топливе (15А);
• 84 – ЭБУ ДВС Ниссан Х-Трейл Т32, впускной, промежуточный, выпускной клапан газораспределительного механизма (10А);
• 85 – датчик кислорода с подогревом, соотношения подаваемой топливной смеси, клапан турбонаддува, ЭБУ силовым агрегатом, свечами накаливания (15А);
• 86 – катушки зажигания, топливные форсунки (15А);
• 87 – реле муфты компрессора кондиционера (15А);
• 88, 89, 92, 94 – не задействован;
• 90 – релейная часть и электропривод передних дворников (30А);
• 91 – реле бензонасоса (20А);
• 93 – цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, первичной, вторичной скорости, ЭБУ силового агрегата, КПП, выключатель задней передачи (10А);
• 95 – блокиратор руля (5А);
• 96 – релейная часть повторного пуска Start/Stop (10А);
• 97 – передние блок-фары, питающая цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, выключатель задней передачи, компрессор (10А).

Предохранители на АКБ

Предохранители на АКБ Ниссан Х-Трейл Т32 имеют следующую схему:

• A, B – цепь питания защитного элемента F, реле повторного пуска Start/Stop, стартер и генератор (MR и QR) (450, 100А);
• C – подвод электроэнергии к салонному монтажному блоку, зажигание (100А);
• D – третий силовой блочок подкапотного пространства и предохранительный блок E137 для Ниссан Х-Трейл Т32 с дизельным мотором (80, 100А);
• E – салонный монтажный блочок, а для ДВС R9M второй предохранительный блок в подкапотном пространстве (100, 50А);
• U – второй и третий силовой блочок моторного отсека и система зажигания (100А);
• V – ESP (100А).

Блок за передним бампером (у левого колеса)

Рассматриваемый монтажный блочок Ниссан Х-Трейл Т32 состоит из двух сорока амперных предохранителей для работы обогревательного комплекса стекла, а также реле:

• H/LAMP WASHER RELAY – омывающая система передней оптики;
• ANTI THEFT HORN RELAY – звуковое сопровождение сигнализации;
• HEATED FRONT SCREEN RELAY 1, 2 – обогревательный комплекс лобового стекла.

Блоки плавких вставок под капотом Nissan X-Trail T31

Блоки A и Б

В подкапотном пространстве Ниссан Х-Трейл установлено несколько монтажных блочков. Далее рассмотрим, где находятся блоки предохранителей Х-Трейл Т31 и зону их защиты. Под воздуховодом располагаются блоки А и Б, еще предохранители есть на плюсовой клемме аккумулятора X-Trail t31. Соответственно для получения доступа к блочкам А и Б понадобится демонтировать воздуховод.

Схема и защищаемая зона элементов блока А

Для доступа к блоку А освобождаем защелку

Блок предохранителей А Ниссан Х-Трейл Т31 закрыт пластиковой крышкой. Для ее снятия понадобится вывести из зацепления фиксирующую защелку. Схема защитных элементов Х-Треил Т31 представлена ниже, в скобках указан номинальное токовое значение плавких вставок:

• Ef31 – подогрев переднего ряда кресел (20);
• Ef32 – реле охлаждающего электрического насоса для турбокомпрессора (20);
• Ef33 – сигнал и дневные ходовые огни (10);
• Ef34 – генератор, сигнал (10);
• Ef35 – мультимедийный комплекс (15);
• Ef36 – вспомогательный обогреватель (30);
• Ef37 – подогрев заднего ряда кресел (20);
• Ef38 – ЭБУ вариатора (10);
• EfF – ЭУР (60);
• EfG – омывающий комплекс передней оптики (30);
• EfH, Efl – ESP, ABS (30, 50);
• EfJ – электрический привод подъемника стекол (50);
• EfK, EfM – охлаждающий вентилятор радиатора силового агрегата (40);
• EfL – замок зажигания (40).

Схема предохранителей блока А

Также схемой предусмотрено использование следующих реле:

• ЕМ – сигнала;
• Ег2 – второй и третьей скорости вращения охлаждающего вентилятора радиатора силового агрегата;
• ЕгЗ – оповещения торможения;
• Ег4 – первой скорости вращения охлаждающего вентилятора радиатора силового агрегата Ниссан;
• Ег5 – омывающего комплекса передней оптики;
• Ег6 – дневных ходовых огней.

Блок предохранителей Б Х-Трейл т31 под капотом

Для доступа к блоку Б отщелкиваем фиксатора

Доступ к защитным элементам монтажного блочка Б Ниссан X-trail T31 открывается после вывода из зацепления четырех пластиковых фиксаторов. В нем задействованы нижеперечисленные реле:

• Er7 – противотуманок спереди;
• Er8 – ближнего света;
• Er9 – ЭБУ силовым агрегатом;
• Er10 – подогрева внешних зеркал и заднего стекла;
• Er11 – стартера Ниссан;
• Er12, Er13, Er14 – охлаждающего вентилятора радиатора, соответственно для 3, 2 и 1 скорости;
• Er15 – системы зажигания.

Схема предохранителей блока Б

Схема предохранителей данного блока Ниссан выполнена следующим образом:

• Ef41, Ef42, Ef47, Ef52, Ef53, Ef54 – не задействованы;
• Ef43, Ef44 – правый и левый дальний свет (10А);
• Ef45 – предохранитель габаритов (10А);
• Ef46 – освещение салонного пространства (10А);
• Ef48 – дворники лобового стекла (20А);
• Ef49, Ef50 – левая и правая фара ближнего света (10А);
• Ef51 – компрессорная муфта кондиционера (10А);
• Ef55, Ef56 – обогревательный комплекс внешних зеркал и заднего стекла (15А);
• Ef57 – предохранитель бензонасоса (15А);
• Ef58 – обмотка возбуждения стартера, датчик положения АКПП (10А);
• Ef59 – ABS (10А);
• Ef60 – лампа заднего хода (10А);
• Ef61 – ЭБУ силовым агрегатом (15А);
• Ef62 – ЭБУ силовым агрегатом, катушки зажигания (15А);
• Ef63 – кислородный датчик (20А);
• Ef64 – топливные форсунки (15А);
• Ef65 – передние противотуманки (15А).

Плавкие вставки на плюсовой клемме АКБ

Схема предохранителей на плюсовой клемме аккумулятора

На плюсовом контакте АКБ Х-Трейл Т31 смонтированы следующие предохранители:

• EfA – генератор и питающие линии защитных устройств EBfB, C (140А);
• EfB – цепи подачи питания на элементы Ef35, 36, 37, 38, EfJ, K, L, M (100А);
• EfC – климат контроль, подсветка (100А);
• EfD – релейная часть комплекса зажигания, линии питания F55, 56, 61, 62 (100А);
• EfE – подвод электроэнергии к защитным элементам Ef61, 62 (80А);
• EfN – управляющий комплекс свечами подогрева (60А).

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Что это такое и для чего нужны

Предохранители
– это специальные устройства, защищающие потребителя электричества и, собственно говоря, электрические цепи от перегрузок системы и коротких замыканий.
Чаще всего они объединяются в блок предохранителей, таких блоков в машине может быть несколько. Состоит он из таких элементов, как плавкие вставки, специальный соединяющий вывод, электрическую цепь и изоляционный корпус. Также он может вмещать в себе кварцевый песок, который помогает обезопасить систему от перегрева.

Они используется системой для того, чтобы обезопасить её от пожаров, которые могут возникнуть в случае резких скачков уровня тока. Таким образом, предохранитель сгорает первым, тем самым подаёт сигнал и предотвращает сгорание основной детали. В большинстве случаев, предохранители являются одноразовыми.

Как происходит замена топливного фильтра на Ниссан Икстрейл Т31?

Для увеличения срока службы топливного фильтра крайне важно хорошее топливо. К сожалению, качество топлива, которое предоставляется даже самыми крупными сетями заправок, требует фильтрации

При замене фильтра посмотреть, что остается в бензобаке несложно. Если вы видите мутную коричневую жижу(не налёт на стенках) – меняйте сеть заправок. Или, если сменить фирму не получится, уменьшайте промежуток между сменой фильтров.

Соответственно топливный фильтр Nissan X-Trail T31 придется менять в среднем раз в полгода. Технически, замена топливного фильтра Nissan X-Trail T31 несложная, но грязная процедура.

1. Новый фильтр;
2. Ветошь;
3. Набор отвёрток, плоская узкая отвёртка;
4. Зубило или что-то вроде;
5. Молоток или киянка;
6. Очиститель карбюратора или аналог — прочистить фильтр грубой очистки(сеточку);
7. Литол или другая смазка;
8. Час времени.

НЕ КУРИТЕ И/ИЛИ НЕ ПРОВОДИТЕ РАБОТЫ ПО ЗАМЕНЕ БЕНЗИНОВОГО ФИЛЬТРА БЛИЗ ОТКРЫТОГО ОГНЯ! Работы должны производиться на остывшем двигателе(3 часа)!

Описание предохранителей на автомобиле Nissan X-Trail Т30: расположение, схемы, цена

В первом поколении Ниссан Х-Трейл (Т30), равно как и во втором поколении, предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	За что отвечает (с описанием)
F (Ф-2) / 5	Автомобильный сигнал
F (Ф-3) / 10	Центральный замок
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Система электрического питания
F (Ф-6) / 30	Стеклоочистители лобового стекла
F (Ф-7) / 30	Омыватели передних фар
F (Ф-8) / 20	Омыватель заднего стекла
F (Ф-9) / 10	Топливная аппаратура (дополнительно)
F (Ф-10) / 10	Спидометр, тахометр, датчики
F (Ф-11) / 10	Система курсовой стабилизации
F (Ф-12) / 10	АБС (ABS)
F (Ф-13) / 30	Резервация
F (Ф-14) / 30	Резервация
F (Ф-15) / 10	Подсветка вещевого ящика
F (Ф-16) / 15	Вентилятор отопителя (печка)
F (Ф-17) / 15	Система кондиционирования
F (Ф-18) / 20	Топливная система, бензонасос
F (Ф-19) / 20	Система безопасности
F (Ф-20) / 20	Резервация
F (Ф-21) / 20	Датчик силового агрегата
F (Ф-22) / 20	Боковые зеркала
F (Ф-23) / 20	Стоп сигналы
F (Ф-24) / 20	Автомобильная розетка
F (Ф-25) / 15	Дополнительная электрическая сеть
F (Ф-26) / 15	Аварийка, поворотники
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Обогрев заднего стекла
F (Ф-29) / 15	Кислородный датчик
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Стеклоподъемники
F (Ф-32) / 20	Контролер трансмиссии автоматического типа
F (Ф-33) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-34) / 20	Резервация
F (Ф-35) / 20	Резервация

Замена предохранителей на Nissan X-Trail Т30

• Отвертка с плоским наконечником,
• Дополнительное освещение, фонарик,
• Комплект новых модулей защиты, реле – коммутаторов,
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей защиты в салоне:

• Фиксируем машину в периметре ремонтной зоны, обеспечиваем меры безопасности, блокируем задний ряд колес противооткатными башмаками,
• Открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, открываем крышку,
• По схеме – расположению модулей, находим порядковый номер. Пинцетом извлекаем неисправный элемент, вставляем новый.

В случае замены монтажного блока целиком, дополнительно выкручиваем два винта – фиксатора платы. Используем отвертку с крестообразным наконечником.

Для замены монтажного блока с предустановленными реле – коммутаторами необходимо предварительно снять нижнюю часть обшивки дверной стойки со стороны водителя. Для удобства используем пластиковую лопатку.

Замена предохранителей в моторном отсеке:

• Выключаем зажигание, выжимаем стояночный тормоз на Ниссан Х Трейл Т30, открываем капот,
• Слева за аккумуляторной батареей находим пластиковый корпус черного цвета, отщелкиваем крышку,
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

В этой статье, мы точно определились с тем, что эти элементы созданы для того, чтобы сгорать, что требует последующей замены. Иногда в автомобилях Ниссан Х Трейл Т31 и Т30 заменить нужно один элемент, а иногда целый блок. В Ниссан Трейл Т30 и Т31 общий принцип замены защитных компонентов одинаков, однако, под капотом и в салоне автомобиля замена происходит различным образом.

Для того чтобы начать замену, сначала нужно определиться действительно ли сгорела деталь. Ни в коем случае не вытягивайте деталь и не просматривайте её на свету, как делают многие владельцы авто. Такой способ не является достоверным. Для того чтобы обнаружить повреждённую деталь, нужно включить все нерабочие цепи (к примеру, печка, магнитофон и т.д.), возьмите пробник и начните проверять напряжение, делайте это сначала с одной стороны, потом соответственно с другой. Если напряжение с одного вывода есть, а с другого нет, то деталь повреждена. Такая проверка в автомобиле Ниссан Трейл Т31 занимает около 1 минуты.

Замена предохранителей Nissan X-Trail

• Обуждение раздела Замена предохранителей Nissan X-Trail
• Ульрих
• Пацан на БМВ когда делает ролл он стартует с 4 потом машина скидывает на 2 и поехала, если б он ехал в механике он бы лексуса вообще мог дергать на 5 корпусов
• Raff

да друг была такая же проблема, но сразу купил датчик коленвала,но поменять его не смог,потому что не смог вытащить датчик,сделал самодиагностику и чек показал такую же ошибку 0335,позже с ямы поменял датчик и всё красота, машина заработала как прежде.только когда загорелся чек она у меня не глохла, а просто туго заводилась и не было тяги, всем удачи!

1. Бекарыс
2. Я думаю правильней сказать БИДэ
3. Коморникова
4. Как минимум по тому что на нем написано Bassmann, а не Bussmann, можно было понять что это кусок дерьма и никакого отношения к оригиналу не имеет
5. Мухаммад Бургуладзе

да такой мост я тоже не видел.какая цена у него?

Владею Тойота Камри 30 американец. проводка сами понимаете изобретена на Венере или Сатурне))) если такое …? Поможет или лететь мне…за проводами в созвездие Белого Лебедя? Пишите, а то х/знает.. лет через 200 световых — Увидимся? ли? И это.. Спасибо!

• Вовчик
• Спасибо добрый человек, мне помогло, у меня заключили приборы температуры и бензина, зашкаливали, после теста все на место встало
• Victor
• спасибо за идею
• Mae
• Реклама бабки развитие канала
• Яник

Главное, что вонючки, иконки и крестик не забыл. Теперь ты защищен от любого ДТП и поста. У меня такой вот вопрос: скажите, маргиналы к маргиналам тянутся, да? Тут, пардон, одно быдло.

Что автор, что, смотрю, его подписчики.

Вы скажите, животные (зверинец с его директором): вас хоть чему-то учили или не учили в школе? Слушайте, скоты — это ж омерзительно просто, когда человек пишет безграмотно в вашем возрасте. Выблюдки.

1. Кунтохин Боу
2. Миша большое спасибо тебе всё заработало не работало около 7 лет
3. Савина
4. Dobri vecher at chevo mojt nezavistis ford fokus 2000g zaziganya vkluchaeta no iskri netu i starter nekrutit
5. Tod
6. для начала надо расшифровать сигнал ошибки, посчитай сколько раз она мигнет после длинного загорания и потом посмотри в интернете есть расшифровка Дальше от этого плясать
7. Ciro

А как запустить авто? С брелка. У меня тоже ПУ с двумя кнопками откр.закр. Но авто с автозапуском.

Источник статьи: http://nissan-modus.ru/akkumulyator/predohraniteli-nissan-h-trejl-t31-gde-nahodyatsya-zamena.html

Блоки предохранителей в салоне Х-Трейл Т32

Расположение салонного блока

Монтажный салонный блок Ниссан Х-Трейл Т32 находится в отсеке центральной консоли, в левой части немного ниже уровня рулевого колеса. Он скрыт защитной крышкой, которая открывается по аналогии с перчаточным ящиком.

Далее детально представим схему и расшифровку предохранителей, реле:

• 1 – поворотники, световое оповещение аварийной остановки (15А);
• 2 – 4WD (5А);
• 3, 5 – центральный замок (20А);
• 4 – дворники заднего стекла (15А);
• 6 – 4WD, парковочный тормоз, цепь для подключения диагностического оборудования;
• 7 – BCM – блочок электроники кузова;
• 8 – выключатель блокировки муфты сцепления (5А);
• 9 – антенна противоугонной системы Ниссан Х-Трейл Т32 (5А);
• 10 – стоповые огни;
• 11 – мультимедийный комплекс (20А);
• 12 – дополнительный разъем для подключения сабвуфера;
• 13 – приборная панель;
• 14 – управляющая программа сирены, BCM (5А);
• 15, 16 – AVM – программа кругового обзора, навигатор, мультимедийный комплекс (20А);
• 17 – система отопления, кондиционирования (15А);
• 18 – резерв;
• 19 – прикуриватель (20А);
• 20 – электропривод наружных зеркал, кондиционер, стоповые огни, тормозная педаль;
• 21 – ABS, VDC;
• 22 – обогревательная система зеркал;
• 23, 24 – подогрев заднего стекла (15А);
• 25 – цепь для подключения диагностического оборудования, освещение салонного пространства (20А);
• 26 – мультимедийный комплекс, управляющая программа навигатора, корректор передней оптики (5А);
• 27 – реле Bypass, система отопления и кондиционирования (15А);
• 28 – обогрев переднего ряда кресел (15А);
• 29 – преобразователь DC/DC;
• 30 – управляющая программа навигатора, 4WD, Sonar, ESP, AVM, стоповые огни, мультимедийный комплекс, цепь для подключения диагностического оборудования, датчик определения положения угла руля, парковочный тормоз, автоматическое затемнение зеркала заднего вида, камера для охвата передней части автомобиля, реле PTC 1, 2, 3 и подогревающей системы топлива;
• 31 – приборная панель, диод (5А);
• 32 – подушки безопасности;
• 33 – омывающая система стекла, комбинированный переключатель (15А);
• R1 – зажигание;
• R2 – отопительная система;
• R3 – обогревательный комплекс заднего стекла;
• R4 – дополнительное.

Схема салонного

X-Trail t32 с системой Start/Stop

В комплектациях Икстрейл с системой Start/Stop устанавливается блок предохранителей, который находится в торце торпедо Ниссан Х-Трейл т32 с правой стороны. Далее представлена зона действия защитных элементов:

• 54 – датчик определения положения угла руля;
• 55 – диод;
• 56 – камера для охвата передней зоны автомобиля, мультимедийный комплекс, контроллер дистанции, AVM;
• 57 – цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, первичной и вторичной скорости, ЭБУ мотора, КПП, выключатель задней передачи;
• 58, 61, 62, 64 – не задействован;
• 59 – система кондиционирования;
• 60 – ABS, VDC;
• 63 – AVM, навигатор, мультимедийный комплекс.

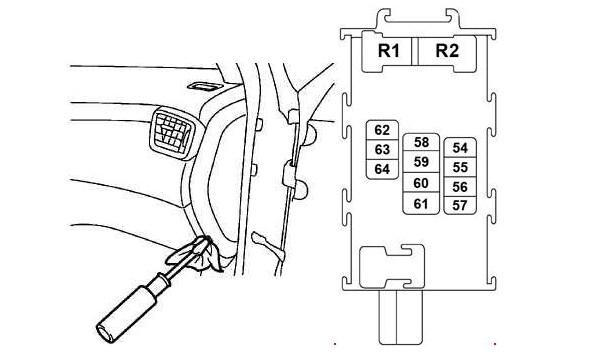

Расположение и схема предохранителей на автомобилях с системой Start/Stop

Также предусмотрена установка двух реле и трех отдельно расположенных предохранителей:

• R1 – дополнительное;
• R2 – системы зажигания;
• 74 – маслонасос (10А);
• 75 – программа управления КПП (10А);
• 76 – не задействован.

Схема отдельных элементов

Описание процесса замены

Для начала необходимо удобно расположиться на месте ремонта, а потом:

1. Открыть крышку блока реле и плавких элементов.
2. Отыскать по таблице, представленной выше, необходимую для проверки или замены деталь.
3. Вытащить повреждённую деталь и поставить новую. При этом проверить контакты, при необходимости зачистить их.

Но для начала необходимо удостовериться в поломке.

Внимание! Не нужно проверять предохранитель при помощи света. Для обнаружения повреждения потребуется произвести следующие действия:. Для обнаружения повреждения потребуется произвести следующие действия:

Для обнаружения повреждения потребуется произвести следующие действия:

• включить все цепи, которые не работают (устройство обогрева, мультимедиа или иную систему);
• вставить испытываемую деталь, поменяв выводы местами;
• проверить напряжение в цепи.

Проверять напряжение необходимо с обеих сторон проводника. Если напряжение не будет подаваться на другой конец плавкого устройства, то оно сломалось. Провести такую проверку не составит труда, а по времени она займёт всего около минуты. После неё на 100% можно быть уверенным в работоспособности плавкой детали.

Таким образом, процесс замены деталей защиты электросистемы на Ниссане Х-Трейл T31 не представляет ничего сложного. Требуется лишь немного сноровки. Главное -иметь всегда под ругой таблицу соответствий, чтобы не ошибиться. Если она затёрлась на крышке узла, то её лучше распечатать из статьи.
