Предохранители на лада ларгус

Блок предохранителей Лада Ларгус в салоне

Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей. Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо заметны.

№ предохранителя	Сила тока (ампер)	Какую электроцепь защищает
F1	20	Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка
F2	5	Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ)
F3	10	Выключатель стоп-сигнала
F4	10	Диагностический разъем, антенный блок иммобилизатора, система контроля электрооборудованием кузова
F5	—	Резерв (Р)
F6	—	(Р)
F7	—	(Р)
F8	—	(Р)
F9	10	Комбинация приборов, ближняя левая фара
F10	10	Ближняя правая фара
F11	10	Комбинация приборов, дальняя левая фара
F12	10	Дальняя правая фара
F13	30	Электродвигатели стеклоподъемников задних дверей
F14	30	Электродвигатели стеклоподъемников передних дверей
F15	10	Электронный контроль системой ABS, датчики ускорения, датчик угла поворота рулевого колеса
F16	15	Электрообогрев передних сидений
F17	15	Звуковой сигнал
F18	10	Левые передние и задние габаритные огни
F19 F20	10 7,5	Правые передние и задние габаритные огни, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, управление системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые задние габаритные огни. Задняя противотуманка
F21	5	Электрообогрев наружных зеркал
F22	—	Резерв (Р)
F23	—	(Р)
F24	(Р)
F25	—	(Р)
F26	5	Система SRS
F27	20	Электродвигатель стеклоочистителя задней двери, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода
F28	15	Управление электрооборудованием салона (энергосберегающий режим)
F29	15	Управление электрооборудованием салона, диагностический разъем
F30	20	Управление электрооборудованием салона
F31	15	Противотуманные фары, их реле
F32	30	Обогрев стекла двери задка
F33	—
F34	—
F35	—
F36	30	Электродвигатель системы отопления, кондиционирования и вентиляции
F37	5	Электропривод наружных зеркал заднего вида
F38	15	Аудиосистема, прикуриватель
F39	10	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Назначение предохранителей в блоке, установленном в салоне

• 1 – устройство очистки лобового стекла, подогрев кормового окна;
• 2 – приборка, ЭБУ контрольное реле бензонасоса, устройство навигации;
• 3 – кнопка выключения стопов;
• 4 – поворотники и питание диагностической колодки, управление реле габаритов, парковочный модуль;
• 5-8 – резервные ячейки;
• 9 – ближний свет левой фары, помощь в управлении приборкой, насос системы очистки фар;
• 10 – полностью отвечает за ближний свет правой фары;
• 11 – дальний левой стороны и приборка;
• 12 – правый дальний;
• 13/14 – участок задних/передних стеклоподъемников;
• 15 – устройство АБС и датчики поворота руля, ускорения;
• 16 – электроподогрев заднего дивана;
• 17 – гудок;
• 18 – габаритные огни левого борта, подсветка номеров, бардачка;
• 19 – габариты по правой стороне машины, подсветка госномеров, перчаточника, аварийка, акустика, выключатели;
• 20 – задняя противотуманка с левой стороны, и часть приборной доски;
• 21 – тенны зеркал заднего вида;
• 22 – терминал системы навигации;
• 23 – пустой;
• 24 – ЭУР;
• 25 – питание газовой установки;
• 26 – устройство преднатяжителя ремней безопасности, электроника подушек;
• 27 – индикатор положения ремня водителя, переднего пассажира, дворник заднего стекла, управление насосом стеклоомывателя;
• 28 – акустический модуль, подсветка приборки и салонного пространства;
• 29 – диагностическая колодка, ЦЭКБС;
• 30 – ЦЗ;
• 31 – передние противотуманки;
• 32 – подогрев тыльного ветрового окна и наружных зеркал;
• 33-35 – пустые гнезда;
• 36 – печка и кондер;
• 37 – привод управления зеркалами;
• 38 – прикуриватель и динамики;
• 39 –зависит от комплектации – отвечает за печку, кондиционер, систему навигации.

Реле обогрева заднего стекла (в салоне)

Также важным и часто проблемным устройством является салонное реле подогрева стекла кормовой двери. Устройство находится в нише за приборной доской. Чтобы добраться туда, необходимо демонтировать панель и найти желтый куб на красном креплении.

Модуль извлекается из гнезда достаточно просто и заменяется аналогичным.

Видео о дополнительном прикуривателе

Иногда требуется вторая розетка в багажнике или другом месте. Для этого потребуются:

• дрель с коронкой подходящего диаметра;
• напильники;
• кусачки;
• кабели, диаметром сечение 1,5 кв. мм;
• изолента;
• новый прикуриватель.

1. Размыкаем цепь.
2. Находим ровное место.
3. Прорезаем отверстие подходящего диаметра, зачищаем края.
4. Устанавливаем автоприкуриватель, подключаем его, согласно распиновке.
5. Тестируем работоспособность и собираем узел.

Далее размещено видео о том, как снять прикуриватель и установить дополнительное гнездо на моделях Ларгус и Калина, которое поможет разобраться в ситуации.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Разрядился аккумулятор

Если вы не хотите внезапно столкнуться с тем, что не можете завести автомобиль из-за разрядки аккумуляторной батареи, рекомендуется периодически проводить диагностику АКБ.

При снятии аккумулятора или другим причинам, штатная магнитола Лада Ларгус требует ввода 4-х значного кода.

Код магнитолы можно восстановить с помощью нашего генератора кода штатных магнитол Renault и Lada Largus

Как снять штатную магнитолу Lada Largus

Для снятия есть оригинальное приспособление от Renault, код — 7711381821

Вставляете 4 стержня в отверстия по периметру, для освобождения фиксации (см. фото ниже), снизу можно поддеть пластиковой картой или плоской отверткой. Стержни можно вставлять поочередно, сначала 2 слева, затем 2 справа.

Для понимания того, что вы отщелкиваете, вот фото:

Обратная часть штатной магнитолы Ларгус

Как найти PRE-КОД на штатной магнитоле Lada Largus

После снятия магнитолы ищем штрих код, нам нужны 4 последние знака — 1буква и 3 цифры

На данном примере это: K068

Код штатной магнитолы Lada Largus содержит 4 цифры.

1. Последовательно нажимайте кнопку 1 на панели до тех пор, пока не появится требуемое значение для первой цифры кода.

3. Последовательно нажимайте кнопку 2 на панели до тех пор, пока не появится требуемое значение для второй цифры кода.

5. Последовательно нажимайте кнопку 3 на панели до тех пор, пока не появится требуемое значение для третьей цифры кода.

7. Последовательно нажимайте кнопку 4 на панели до тех пор, пока не появится требуемое значение для четвертой цифры кода. Когда секретный код полностью отображен на экране, для его сохранения в памяти магнитолы нажмите и удерживайте кнопку 6 на панели до подтверждающего звукового сигнала.

Источники

• http://carpedia.club/view/7890
• http://zamena-akkumulyatornoj-batarei.dvigatel-msk.ru/lada-vaz/largus
• http://renault-drive.ru/base/lada-largus/kak-snjat-shtatnuyu-magnitolu-lada-largus-i-vvesti-kod.html

Почему может не работать прикуриватель

Принцип устройства одинаков для всех моделей авто. Первоначальное назначение гнезда прикуривателя на Лада Ларгус – прикуривание сигарет, поэтому внутри тонкого металлического стержня находится небольшая нить из сплава. После включения в рабочее положение контакты замыкаются, а спираль начинает разогреваться. По прошествии 15 секунд, достаточных для достижения температуры прикуривания, срабатывает реле, и система возвращает гнездо в начальное положение.

Прикуриватель на Лада Ларгус может долго работать при соблюдении основных правил эксплуатации. Но от возраста или перегрузок сети он способен поломаться. Наиболее распространенные неисправности.

1. Выгоревший предохранитель гнезда прикуривателя. Каждый важный сегмент электросети имеет специальную защиту. Превышение максимальной силы тока, возникаемой из-за короткого замыкания или подключения слишком мощных девайсов, грозит оплавлением проводки и пожаром. Для того чтобы защитить кабели, а также реле от выгорания, перегорает именно автопредохранитель. Необходимо открыть монтажный щиток и заменить отработанный элемент исправным, номиналом 15 ампер.
2. «Коротыш». В случае, когда предохранители прикуривателя Лада Ларгус сгорают часто, есть риск, что по сети гуляет короткое замыкание. Это происходит, когда плюсовой и минусовой провод имеют постоянный контакт. При срабатывании предохранителей надо взять тестер, а затем измерить вольтаж батареи при выключенном зажигании. Потом включаем его, вновь проводим замер. Различия больше 0,5 вольта свидетельствуют о появлении замыкания. Стоит прозвонить все провода прикуривателя и устранить его.
3. Сломанное гнездо. Активное использование посторонних электроприборов приводит к тому, что сам разъем прикуривателя Лада Ларгус расшатывается, параллельно разгибая фиксирующие лапки. Необходимо обесточить цепь, сняв кабель с батареи или вынув предохранитель. После надо подогнуть контактные лапки внутри гнезда патрона при помощи отвертки или ножа с тонким жалом.
4. Налет. Попадание жидкости, а также большой возраст, приводят к образованию ржавчины или окислившегося налета на контактах гнезда. Это препятствует нормальной работе прикуривателя на Лада. Желательно периодически принимать профилактические меры: вынуть из разъема стержень и протереть проблемные места наждачкой или надфилем до металлической основы.
5. Перегоревшая подсветка. Каждое гнездо прикуривателя на Лада оснащено светофильтром. Это помогает отыскать разъем ночью. За его работу отвечает лампа, спираль которой перегорает с возрастом, срабатывает предохранитель. Для ремонта потребуется снимать девайс и поменять лампочку рабочим элементом.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня гнезда может перегореть, срабатывает предохранитель, из-за чего устройство перестает функционировать. Восстановление в этом случае не имеет смысла – требуется замена прикуривателя модели ВАЗ Ларгус.
7. Отпавшие кабели. Места пайки со временем могут отпасть, а от постоянной тряски – изоляция перетереться вместе с медным проводом. Нужно осмотреть все кабели гнезда на Лада на предмет заломов, обрывов или оплавленной изоляции. Иначе сработает предохранитель. Последнюю стоит залатать при помощи изоляционной ленты, контактные места – припаять паяльником с оловом, а оборванные шнуры заменить новыми.

Представленная далее таблица даст советы по восстановлению функционирования устройства:

Наименование поломки	Работа по исправлению
Слабый контакт	Отверткой подогнуть фиксирующие усики гнезда.
Появление постороннего налета	Убрать окислы и ржавчину при помощи надфиля, наждачной бумаги.
Сгоревший предохранитель	Установка исправного предохранителя номиналом 15 ампер в монтажный блок салона.
Неисправность проводов гнезда	С помощью тестера проверить контакты проводов на Лада, осмотреть их, заменить оборванные кабели новыми.
Перегорание лампочки	Разборка и замена исправной деталью.
Выгорание нихромовой нити	Замена прикуривателя.

Блок предохранителей лада ларгус под капотом

Собственно, на этом запись можно и закончить. Особо живописать то и нечего. Видеорегистратор включается только при включенном зажигании, что есть правильно.

1. Сам регистратор стоит за зеркалом, так, чтобы я его не видел. Экран работает всегда, и видно, что он включился (по блику), но меня ночью не отвлекает и не слепит. Пассажир видит его прекрасно, но ему все равно не мешает, даже развлекает — пусть сравнивает изображение на экране с закабинным пространством )))

2. Кабель прокладывается за обивкой потолка, по краю, к левой стойке. Вроде тоже все понятно.

3. Над ногами водителя нависает картонная обивка с воросом. На пистонах. Снимаем ее.

4. Снимаем накладку левой стойки, и прокладываем кабель далее по стойке:

В щель между торпедой и кузовом пропускаем кабель. Чтобы накладка не топорщилась мне пришлось немного ее подпилить круглым надфилем. У кого как, кому то это не понадобится.

5. Блок предохранителей крепится двумя винтами Торкс. Откручиваем, разворачиваем и опускаем вниз к ногам:

6. Находим нужный предохранитель, и находим провод отводящий питание к блоку управления стеклоподъемниками (а не подводящий питание к предохранителям 13 или 14). Определяется просто — вынуть предохранитель, включить зажигание, померить тестером (или контрольной лампой) на каком контакте гнезда предохранителя есть +12 В, а на каком ничего нет. На том, где нет — туда и припаиваться. Теперь этот предохранитель будет защищать и ваш видеорегистратор.

7. Разбираем штекер видеорегистратора для прикуривателя, отпаиваем не нужные контакты. Припаиваем удлиняющие провода (на фото — оранжевый удлинитель к тонкому желтому). На минусовом синем удлиняющим минус припаиваем ушко (см. на последующем фото):

8. Плюс припаиваем к выходу предохранителя, минус вывожу в отсек предохранителей, под шуруп крепления блока предохранителей. Делаем контрольное включение — светодиод блока питания должен светиться, регистратор тоже.

9. Изолируем блок питания, притягиваем хомутами к пучку проводов:

10. Бонус: из фирменной схемы в PDF вытянул картинку и приклеил на крышку отсека предохранителей:

Предохранители Лада Ларгус

Блок предохранителей и плавких вставок установленный в салоне Лада Ларгус

http://almarka.ru/predohraniteli-i-rele-lada-largus/http://zapchasti.expert/predoxraniteli/predoxraniteli-na-lada-largus.htmlhttp://automanya.ru/lada-drugoe/predohraniteli-lada-largus.htmlhttp://zamenarenault.ru/largus/elektrika-i-tormoza/predohraniteli.htmlhttp://l2rv.ru/info/blok-predohranitelej-lada-largus-pod-kapotom/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить.

Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание. Сам процесс замыкания инициирует перегорание плавкого элемента внутри корпуса элемента, в результате чего оборудование обесточивается. В этом случае требуется отыскать причины неполадок, их устранить и заменить пришедшую в негодность плавкую вставку. Стоимость данных изделий незначительна, поэтому рекомендуем всегда держать под рукой целый набор предохранителей. Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать. Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

• электрооборудования мотора;
• зажигания;
• электрических компонентов контура охлаждения;
• бортового контроллера и пр.

Схема устройства и табличные данные

Весь указанный нами материал справедлив для модификации Лада Ларгус 2012-2014 гг.

Для обеспечения доступа к плавким вставкам под капотом потребуется отжать фиксаторы крышки монтажного блока, а затем снять ее.

Здесь мы видим сам блок со снятой крышкой.

Предназначение и характеристики каждого из предохранителей сведены в следующую таблицу, это и есть схема предохранителей.

Как уже отмечалось, второй блок с предохранителями находится в левой части панели, а точнее за крышкой отсека. Для доступа к вставкам потребуется снятие этой самой крышки, как изображено на следующем рисунке.

На тыльной стороне крышки располагается схема предохранителей, которая обозначает расположение каждого из предохранителей. Также она содержит запасные вставки «А» с различными характеристиками по токовой силе. Для извлечения элементов из посадочных гнезд присутствует специальный пинцет «Б». Он позволяет с завидной легкостью извлекать предохранители при смене их на новые вставки.

На изображении в табличном виде представлена расшифровка вставок

Блок под капотом

Он расположен с левой стороны подкопотного пространства рядом с аккумулятором и закрыт защитной крышкой.

Вариант 1

Фото — схема

Назначение

F1	Резерв
F2 5А	Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле систе­мы управления двигателем
F3 25А	Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем
F4 30А	Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 40А	Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 25А F7 50А	Цепи блока управления ABS
F8 60А	Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под рулевого переключателя
F9 40А	Цепь электропитания блока предохранителей в салоне
к1	Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
к2	Реле кондиционера
к3	Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
к4	Реле топливного насоса и катушек зажигания
к5	Главное реле системы управления двигателем
к6	Реле прикуривателя
к7	Реле противотуманных фар
к8	Реле вентилятора отопителя

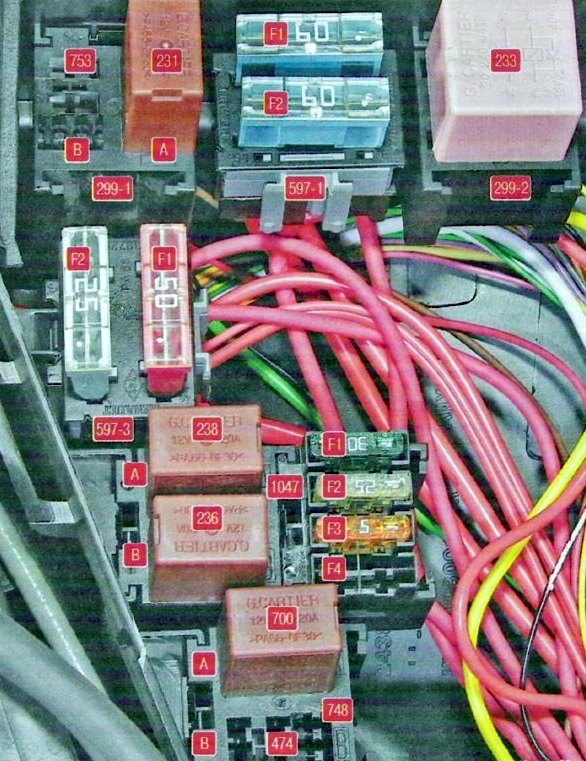

Вариант 2

Схема

Обозначение

299-1	231(А)	Реле противотуманных фар
753(B)	Реле насоса омывателя фар
299-2	233	Реле вентилятора отопителя
597-1	F1 (60 A), F2 (60 А)	Электронный блок управления системами ABS и ESP
597-3	F1 (50 A). F2 (25 А)	Переключатель наружного освещения, блок предохранителей в салоне
784	700(A)	Реле электро вентилятора системы охлаждения
474(B)	Реле включения компрессора кондиционера
1047	F1 (30 А)	Питание блока реле
F2 (25 А)	Питание реле системы впрыска
F3 (5 А)	Питание реле системы впрыска, ЭБУ
F4 (15 А)	Не используется
238(A).	Реле блокировки впрыска
236(B)	Реле топливного насоса

Вариант 3

Схема

Расшифровка

43	25А Largus CNG: Система управления газовым питанием (LPG)
44	25А Блок управления анти блокировочной системой (ABS)
45	50А Блок управления анти блокировочной системой (ABS)
46	60А Замок зажигания, защита бортовой сети (предохранители (F28-F32, F36), расположенные в салоне), цепи переключателя световой сигнализации
47	60А Защита бортовой сети, блок предохранителей в салоне (предохранители, расположенные после выключателя зажигания), цепи переключателя световой сигнализации
51	25А Топливный насос, контроллер системы управления двигателем, реле вентилятора системы охлаждения двигателя, реле блока управления двигателем, реле муфты компрессора кондиционера, катушки зажигания 1-4 цилиндров (ВАЗ 21129), катушка зажигания 2×2 (ВАЗ 11189), датчики кислорода, клапан продувки адсорбера, клапан управления длиной впускной трубы (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129)
52	40А Вентилятор системы охлаждения двигателя, муфта компрессора кондиционера
Реле
R1	Largus CNG: Система управления газовым питанием (LPG)
R2	Отопитель
R3	Передние противотуманные фары
R4	Топливный насос
R5	Блок управления двигателем
R6	Вентилятор системы охлаждения двигателя (высокая скорость)
R7	Муфта компрессора кондиционера
R8	Вентилятор системы охлаждения двигателя (низкая скорость)

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Замена звукового сигнала на Рено Логан

Замена может потребоваться в результате поломки звукового сигнала, или, если вы хотите установить более «чёткий» звук клаксона. Некоторые нерадивые установщики сигнализации не хотят тратить лишние деньги на отдельную сирену и подключают сигнализацию к звуковому сигналу, тем самым увеличивая нагрузку на него.

Звуковой сигнал на Логане не слишком выразительный, об это говорят многие Логановоды с нашего сообщества. Поэтому его часто заменяют на аналогичный от Волги. Ещё кнопка сигнала расположена в неудобном месте. О том, как правильно провести эти работы, читайте ниже в нашей статье.

Пошаговый порядок работ

1. В первую очередь обесточьте автомобиль, отсоединив минусовую клемму аккумулятора.
2. Затем, снимите нижнюю часть брызговика двигателя слева (если будете менять на другой сигнал, то лучше снимите передний бампер целиком).
3. Когда брызговик убран, нам открывается вид на звуковой сигнал.
4. Отключаем колодку с проводами от корпуса сигнала.
5. Откручиваем гайку, которая фиксирует кронштейн к корпусу автомобиля.
6. Демонтируйте сигнал в сборе с кронштейном.
7. На столе разберите отдельно по частям кронштейн и колокол звукового сигнала.
8. Проведите установку нового элемента в порядке аналогичном снятию.

Как вы могли убедиться сами, в установке нового элемента звукового сигнала на Рено Логан своими руками нет ничего сложного.

Существует альтернативный способ без снятия бампера. Вам необходимо просто отрезать провода питания от стандартного звукового сигнала, установить новые «пищалки» под капот и подключиться к ним.

Устранение некоторых неисправностей

Если после замены лампы все равно не горит ближний свет на Лада Ларгус, причина неисправности может заключаться в перегорании предохранителей. Заменить их еще проще, чем лапы, так как расположены они в салоне, с левой стороны от рулевой колонки.

За ближний свет отвечают два предохранителя:

• F9 – лева фара.
• F10 – правая фара.

Схема блока предохранителей

Нередко причиной неисправности являются плохие контакты клемм предохранителей. В таком случае, их нужно просто зачистить.

Следует отметить, что реле ближнего света на Лада Ларгус отсутствует, поэтому, если замена предохранителей не дала результатов, осталось лишь проверить контакты в самой фаре, которые могли отгореть или окислиться.

Нередко свет пропадает по причине плохого контакта провода массы машины. В данном случае проблема также решается тщательной зачисткой контакта. Если же восстановить свет не удалось, необходимо обратиться за помощью в сервисный центр.

Вот, пожалуй, и вся инструкция по исправлению наиболее распространенных неисправностей проводки ВАЗ.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена предохранителей на Лада Ларгус

Подготовительный этап:

• Комплект новых предохранителей;
• Ветошь;
• Дополнительное освещение, если недостаточно естественного света;
• Новые реле для замены.

Алгоритм действий:

• Машину устанавливаем на ровную платформу, открываем водительскую дверь;
• С торца торпеды отщелкиваем пластиковую крышку, под которой расположен монтажный блок с предохранителями;
• Пластиковым пинцетом поочередно извлекаем каждый из модулей, проверяем исправность. Это рационально, если мы не знаем точный номер неисправного модуля.

С целью упрощения процесса идентификации и поиска модулей на плате, с тыльной стороны крышки нанесена маркировка, распиновка. На место неисправного предохранителя вставляем новый, защелкиваем крышку.

Замена модулей в дополнительном блоке не сложнее салона.

• Открываем капот, в левой верхней части моторного отсека, за АКБ находится монтажный блок;
• Отщелкиваем пластиковую крышку БП, щипцами извлекаем неисправный предохранитель;
• Если требуется замена реле – коммутатора, то дополнительно отсоедините клеммы от концевиков.

По завершении, устанавливаем крышку корпуса монтажного блока на штатное место. Запускаем двигатель, проверяем работу агрегатов.

Средний ресурс эксплуатации отечественных предохранителей 50 – 55 тыс. км. Зарубежные аналоги «выхаживают» на 5 – 10 тыс. км. дольше. Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам автомастерской. От качества работ зависит функциональность ряда механизмов, агрегатов на автомобиле.

Неисправности магнитолы и методы их диагностики

Как известно, на Ладу Ларгус устанавливается аудиосистема с набором динамиков уже с завода (в зависимости от комплектации). Усилители расположены в передних и задних картах дверей. Для подключения неоригинальных динамиков предусматривается несколько жгутов проводов (в том числе и для повышения мощности с помощью усилителя при подсоединении сабвуфера). Так как штекера разъемов не соответствуют действующему стандарту, то для подключения другого головного устройства потребуется дополнительно приобрести переходники.

Штатная автомагнитола иногда доставляет не только удовольствие от прослушивания музыки, но и некоторые проблемы. Устройство может не работать или функционировать некорректно по разным причинам. В целом список неисправностей включает только те, которые рядовой водитель (не имеющий специальных знаний по электротехнике) может устранить своими руками, без необходимости обращения в специализированный центр.

Что касается ремонта, то зачастую замена устройства может оказаться дешевле. Особенно если учесть наличие альтернативных вариантов в разных ценовых категориях и с различными возможностями. При стоимости не более 6 000 рублей ремонт может обойтись в половину этой суммы.

Основные проблемы

Если при нажатии клавиши включения штатная магнитола не отвечает и не включается, значит, в первую очередь следует обратить внимание на монтажный блок, проверив предохранитель на 15А в гнезде F28. Через него осуществляется соединение электроцепи памяти устройства с сохраненными настройками. Крышка монтажного блока находится на передней панели с левой стороны на торце

Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы

Крышка монтажного блока находится на передней панели с левой стороны на торце. Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы.

Распространенная проблема заключается в отсутствии звука, т. е. само устройство включается, но при воспроизведении музыки нет ни из одного динамика.

В этом случае виной может быть тоже предохранитель, но уже F38. Через него запитано питание на устройства вывода звука. Также на неисправный предохранитель указывает нефункционирование прикуривателя. Если последний работает, значит, предохранитель целый. Отсутствие звука также бывает вызвано нарушением целостности провода, идущего от предохранителя до разъема А7 на магнитоле. А если не работают только задние динамики, виной тому может быть нарушение соединений в колодке, которая расположена непосредственно за водительским сиденьем между передней и задней дверью.

Причина неисправности может заключаться в отсутствии «массы» – это черный провод, идущий на магнитолу (клемма А8). Во всех остальных случаях потребуется вмешательство в электросхемы устройства. Без соответствующих познаний в этой области велика вероятность полного выхода из строя магнитолы. При обращении к специалистам ремонт может составить не менее 1 000 рублей, не считая диагностики.

Снятие и установка магнитолы

При выходе устройства из строя понадобится его демонтировать, чтобы установить другое. Снятие также понадобится, если необходимо произвести подключение динамиков, ремонт, почистить клеммы или перепрошить. Визуально на передней панели отсутствуют защёлки или ключи для снятия.

На самом деле на лицевой части магнитолы находятся четыре отверстия, в которые необходимо вставить 4 подходящих по диаметру стержня (около 2 мм). Процесс демонтажа выглядит следующим образом.

1. Два стержня вставляются в отверстия с левой стороны.
2. Еще два – с правой.
3. Теперь следует одновременно нажать на все стержни сразу.
4. Вместе с тем поддеть подходящей пластинкой, например, пластиковой картой.
5. После характерных щелчков, свидетельствующих об ослаблении защёлок, можно извлечь устройство.

Установка магнитолы ещё проще: достаточно вставить её в посадочное гнездо и нажимать до тех пор, пока защелки не зайдут в пазы.

Монтажный блок Лада Ларгус под капотом

Предохранители под капотом располагаются ближе к крылу. В данном монтажном блоке находятся предохранители систем управления и почти все реле.

Также хочется напомнить, что не нужно заменять предохранители всякими перемычками. И строго подбирать по амперажу. Ну, вот и всё всем пока.

https://youtube.com/watch?v=ZecYBqip-lE

Источники

• http://www.autosecret.net/jelektrooborudovanie-lada-largus/1366-predohraniteli-i-rele
• http://lada-largus.su/informacija/oboznachenie-i-mestoraspolozhenie-predohranitelei-na-larguse.html
• http://www.tungrem.ru/avtomobili-lada/lada-largus/434-blok-predokhranitelej-lada-largus

Описание предохранителей

Все плавкие вставки представляют собой современную конструкцию стандартного типа, что гарантирует полную универсальность и взаимозаменяемость предохранителей и реле.

Точное описание элементов конструкции сложно разместить в одной статье – в зависимости от года выпуска и комплектации машины, агрегаты могут отвечать за разные цепи и приборы.

Среди распространенных причин перегорания плавких вставок выделяются.

1. Короткое замыкание в бортовой сети – прибор является основной защитой от подобного.
2. Попадание воды на проводку и соединительные клеммы.
3. Повреждение непосредственно электроприбора.

Если предохранитель вышел из строя – это проявляется полным отказом прибора или механизма, за который плавкая вставка отвечает. К примеру, если не работает свет необходимо проверить соответствующий элемент конструкции.

Некоторые автолюбители неправильно меняют вставки, что приводит к повреждению гнезда или отламыванию ножки предохранителя с последующим застреванием ее в посадочном месте. Подобное провоцирует необходимость ремонта панели.
