Предохранители и реле mitsubishi lancer 9 (cs), 2001 — 2007

Определение причин неисправности системы АБС

Если в процессе эксплуатации автомобиля на приборной панели загорелся значок «ABS», значит, одно из устройств системы вышло из строя, и она перешла в аварийный режим работы. При этом ее работоспособность полностью теряется, необходим ремонт.

На первом этапе ремонта следует определить характер неисправности. Проще всего для этой цели использовать диагностический сканер, можно универсальный. Если такого в пользовании нет, а поездка на СТО представляет определенную трудность, можно выполнить самодиагностику блока АБС с помощью так называемого блинк-метода. Для этого необходим лишь недлинный проводник. С помощью него необходимо замкнуть контакт диагностического разъема автомобиля 1 на «массу», то есть любой зачищенный металлический элемент кузова, который можно найти в области рулевой колонки.

Схема расположения диагностического разъема, расположение контактов показаны на рисунке:

Далее необходимо включить зажигание. После этого индикаторная лампа «АБС» начнет мигать. По количеству миганий лампы можно считать код неисправности. Например, если индикаторная лампочка моргнет два раза, затем, немного погодя, еще три раза, значит, код ошибки будет 23. Далее лампочка будет сообщать о другом коде ошибки, если больше кодов ошибок нет, она будет повторять коды по кругу.

После выполнения данной процедуры следует расшифровать коды ошибок согласно приведенному ниже списку.

Ошибки 11, 12, 13 и 14, соответственно, переднего правого, переднего правого, заднего правого и заднего левого колеса указывают на то, что в цепи датчиков колес имеется обрыв или короткое замыкание, и сигнал от них к блоку АБС не поступает. Это может быть не только неисправность самого датчика, но и обрыв проводки, идущей к ним. Поэтому необходимо первоначально прозвонить конкретный датчик, на который указала неисправности. Необходимо отключить разъем соответствующего датчика, который находится под колесной аркой, затем с помощью мультиметра в режиме «прозвонка» либо «диод» измерить сопротивление датчика в обоих напрвлениях. В одном из них сопротивление должно находиться в пределах от 500 до 800 Ом. Если датчик не будет звониться в двух направлениях (сопротивление равно бесконечности либо, как показывает мультиметр, «1»), такой датчик является неисправным, и его необходимо менять.

Если все датчики окажутся исправными на предмет прозвонки, следовательно, неисправна электропроводка, ведущая к блоку управления АБС. Необходимо прозванивать проводку либо, при отсутствии опыта или технической возможности, воспользоваться услугами автоэлектрика.

Как снять прикуриватель на лансер 9

Mitsubishi Lancer 9 снять прикуриватель просто

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Замена подсветки в машине

МИЦУБИСИ ЛАНСЕР 9, БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Лансер 9 подсветка в салоне прикуриватель

МИЦУБИСИ ЛАНСЕР 9, БЛОК ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

РЕМОНТ РОЗЕТКИ ПРИКУРИВАТЕЛЯ ЗА 2 МИНУТЫ БЕЗ СНЯТИЯ.

Как разобрать центральную консоль Mitsubishi Lancer 10

Замена подсветки в машине, как вставить лампочки

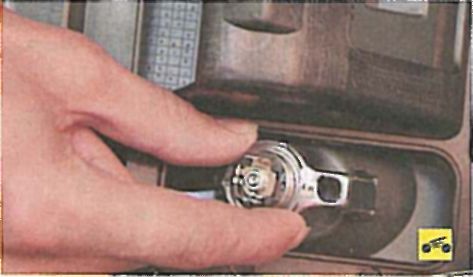

3. Отверните гайку крепления прикуривателя.

4. . снимите корпус прикуривателя.

5. . и извлеките прикуриватель из облицовки.

6. Установите прикуриватель и все ранее снятые детали в порядке, обратном снятию.

Я не стал исключением, у меня как и у всех перестал работать прикуриватель в центральной консоли. Перерыв кучу статей в интернете, не нашёл как толком делается эта вся процедура. Особенно не нашёл как добраться до самого прикуривателя и снять верхнюю панель центральной консоли. Уже подумывал поехать в автосервис, но всё таки понял как её снять. Оказалось всё очень просто:

1. Тонкой отвёрткой поддеваем панель центральной консоли по краям, она крепится на клипсах. Она свободно отстёгивается. Чтобы не поцарапать пластик, замотайте отвёртку в тряпку.

Начинаем отгстёгивать панель по шву, который обведён красным на фото.

2. Отстегнув панель, отсоединяем 4 провода:2.1 Первый на подсветке пепельницы, он просто выкручивается.2.2 Второй на прикуривателе есть лампочка, она тоже просто выкручивается (на фото обведён красным).2.3 Третий и четвертый провод отстёгивается, нужно нажать на специальный элемент на цоколе провода (на фото обведён зеленым).

3. Меняем оплавленный оловянный провод на новый. Я взял кусок оловянного провода, который был дома. В интернете пишут, что можно и взять медную проволку с мелким плетением.

4. Меняем лампочку, если перегорела и собираем панель в обратном порядке. Радуемся!

Основные неисправности и способы их устранения

Чаще всего ремень просто перетирается, рвется. Даже если его целостность окончательно не нарушена, но заметны серьезные дефекты, нужно заменить деталь как можно быстрее.

Что касается неполадок с подшипниками, то обычно о них свидетельствует легкий свист. В этом случае данные детали также необходимо заменить.

Старое устройство

Такие модели данной марки, как Митсубиси Галант и Митсубиси Каризма, обладают современным и мощным генератором. Практика пользования такими автомобилями и отзывы владельцев говорят о том, что менять ремень приходится только через 60 т. км пробега. На деле же общая цифра может быть значительно выше.

Что касается подшипников, то они также редко выходят из строя. Нередко общий срок их службы равен всему периоду работы генератора. Из-за специфики расположения и других факторов чаще приходится заменять задний, а не передний. Впрочем, лучше поменять оба сразу.

Из других деталей часто прогорают щетки. Также возможны проблемы с диодным мостом.

Что касается способов исправления неисправностей, то выход по сути один – заменить поврежденную деталь. Правда, ремень может иногда просто вылетать со своего места из-за проблем с направляющими. Но и в этом случае его лучше потом заменить, потому что такая ситуация почти всегда приводит к дефектам и нарушению целостности.

В ролике ниже вы найдете советы по устранению свиста из проблем с РГ (автор видео — Сергей Герасимов).

Mitsubishi Lancer Расположение предохранителей и реле

Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы.

Ремонтировать такой прибор просто — достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи.

Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю. Перегоревшая лампочка подсветки.

Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом.

При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора. Предохранитель прикуривателя Митсубиси Лансер 9 При выходе прибора из строя следует проверить именно этот элемент.

Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок. Нас интересует элемент за номером 22 см. Именно он отвечает за прикуриватель автомобиля.

Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер.

Это может привести к короткому замыканию или пожару. Проводка и клеммы Если предохранитель целый, то причина неисправности в другом месте.

Прикуриватель Митсубиси Лансер 9 и 10

Для ремонта прикуривателя Лансер 9 потребуется прозвонить целостность проводки. Для этого необходимо обзавестись мультитестером и запомнить распиновку устройства.

Всего к прибору приходит три провода — два положительных и один отрицательный. Сгонял в магазин, купил набор, который обошелся в руб он в итоге вообще не понадобился, теперь валяется в бардачкевынул предохранитель, а он целый!

Вопрос об неработающем прикуривателе опять повис в голове. Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя. В итоге пришлось разбирать область, где расположена коробка передач, чтобы добраться до перемычки.

Благо все оказалось не очень сложно.

Прикуриватель Lancer 10

Нужно потянуть наверх подстаканник, который крепится только на защелках, потом открутить два шурупа на блоке коробки на фото: А вот так выглядит моя злополучаня перемычка, которая расплавилась на фото видно, как вспучилась термоусадка на проводке: В итоге было принято решение, о замене перемычки на «проводок» припоя, я все же посчитал, что какая-то защита от перегрева должна быть, предохранитель на прикуриватель митсубиси лансер 10 ли, а вот термоусадки необходимого диаметра не нашлось, поэтому сделал без.

Если бы знать, что все дело в перемычке, то в полчаса легко можно уложиться. Из инструментов нужна отвертка и пассатижи для зажима новой перемычки.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

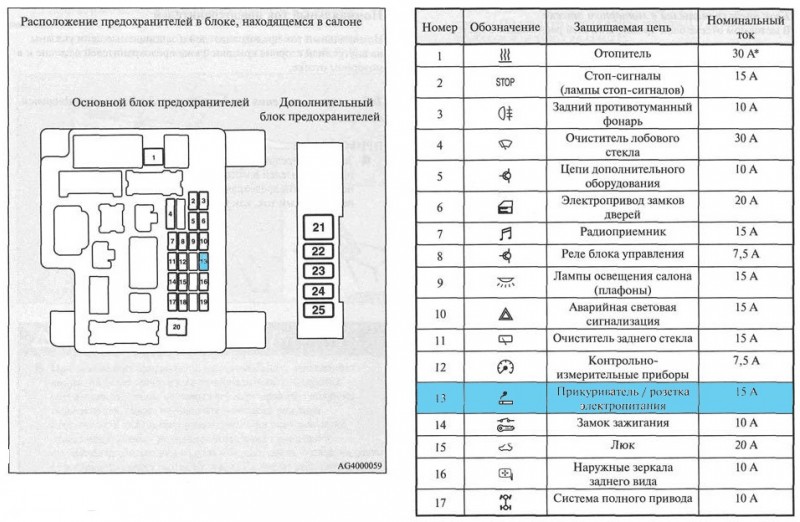

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Где находится предохранитель прикуривателя митсубиси лансер 9 Telegraph

Не работает прикуриватель на Mitsubishi Lancer 9

Сайт Правила Фотогалерея FAQ Register Помощь Поиск Пользователи ВСТРЕЧИ Календарь:: Автоцентр Аида – партнер Клуба. Аксессуары с символикой Клуба. Здравствуйте, гость Вход Регистрация. Чехол для iPhone 5 с символикой Клуба – руб! Предохранитель прикуривателя , Хде он? Нет, вы не думайте, я по честному в поиск слазил Только поиск не работает Так собственно вопрос: Как поменять предохранитель прикуривателя? Если сидеть за рулём, то примерно напротив левой коленки Там за маленьким ящичком есть блок предохранителей, вот только чтобы выделить тот, что от прикуривателя надо в мануал слазить Хотя сгоревший и так можно будет найти. У меня поиски предохранителя закончились гарантийным ремонтом прикуривателя. Это как повезёт – я один раз насос включил, он у меня хрюкнул и затих. Все предохранители в норме, но прикуриватель не работает. Подскажите, как разобрать саму консоль прикуривателя? Думаю причина в предохранителе, который находится в самом прикуривателе. Вроде ничего не забыл P. Еще бы понять каким образом они зафиксированы и где находятся. Как бы не сломать случайно. Один в блоке в салоне слева. А вторая зараза на самом прикуривателе снизу. Но там не предохранитель, а плавкая перемычка под изоляционным материалом. Вот она может и перегорела, если сам прикуриватель не работает. Сегодня разобрал кожух пластик прикуривателя. В районе педалей откручиваем, а с противоположной стороны тихонько тянем на себя пластик, преодолевая сопротивление фиксаторов. Откручиваем 2 винта в бардачке. На границе перехода пластика ручки кпп и пластика бардачка, тянем вверх тихонько ту часть пластика, которая относится к бардачку, преодолевая сопротивление фиксаторов. Откручиваем еще 2 винта. Поднимаем нужную часть пластика. Спасибо lanser за наводку! Буду смотреть эту черную изоленту, которая намотана на провода. Кстати лампочки обе перегорели цена в кэмпе 7,5рэ. Главное не переусердствовать при разборе с мускулами. Всегда рад помочь брату по поршням Я сам с этой бородой намучился, когда случайно замкнул цепь при испытании светодиодной подсветки салона. Все облазил, все прозвонил. Потом на даче время было, разобрал все нафик и разобрался. У меня вот одна проблема осталась: Нихто не знает, где порыться надо? Ребята, а подскажите эту вставку купить можно? Колхох делать не хочется.. Русская версия Invision Power Board v2. Как назло газ в зажигалке тоже иссяк Этож какой маленький гад! Пришлось специально в магазин ехать. Мне там лампочку пепельниционную меняли. Потом пинцетом выдернул 9-й предохранитель и засадил туда новый. Предохранитель находится в 3-м ряду в 3-й колонке слева направо. Европейская часть земли, иногда в Тольятти. Так и есть, перегорела у меня эта перемычка. Снял прикуриватель, разогнул клеммы, втавил одножильный провод, клеммы зажал и собрал все на место, поменяв заодно лампочку. Не курю, поэтому еще не проверял – прикуриватель использую для компрессора.

Финансовые проблемы муниципальных образований

Требования к результатам современного образования

Поздравления лучшей подруге оригинальные от подруги

Гадание на игральных картах со значением

Лего звездные войны звезда смерти последняя

Статья 185 ч 2 уголовного кодекса украины

Техника боя руками и ногами

Понятие программа облигаций

Газель схема салона

Причины прихода к власти хрущева

Как сделать карамель ютуб

Сколько стоит лапароскопия внематочной беременности

Как установить винду на съемный жесткий диск

Центр занятости населения график работы

Где находится папка стим

Трансформатор тмз 1000 технические характеристики

Притча о медведе

Фантастические твари и где они обитают москва

Где можно скачать рабочую тетрадь

Проблемы межбюджетных отношений 2016

Блок предохранителей Mitsubishi Lancer 9

Рассмотрены автомобили девятого поколения с двигателями 1.3, 1.6, 2.0 литра

Где находится блок предохранителей и реле.

Под капотом — цифра 7.

Чтобы добраться, необходимо снять крышку блока, отжав ее защелку.

Назначение предохранителей моторного отсека.

1 — предохранитель 15 А (цепи передних противотуманных фар, индикатора их включе­ния и реле включения противотуманных фар);

2 — предохранитель 10 А (цепь звукового сигнала и реле его включения);

3 — место под реле передних противоту­манных фар;

4 — предохранитель 20 А (цепи датчика массового расхода воздуха, датчика поло­жения коленчатого вала, клапана рецирку­ляции, электронного блока управления двигателем, реле системы управления дви­гателем, реле электровентилятора, регуля­тора холостого хода, реле катушек зажига­ния, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана про­дувки адсорбера);

5 — предохранитель 10 А (цепь компрессо­ра кондиционера);

6 — реле включения звуковых сигналов;

7 — предохранитель 15 А (цепи электронно­го блока управления АБС, электронного бло­ка управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8 — резервное место под реле;

9 — предохранитель 15 А (разъем для до­полнительных электроприборов);

10 — резервное место под реле;

11 — предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12 — резервное место под реле;

13 — предохранитель 10 А (цепи электрон­ного блока управления системы ETACS и ука­зателей поворота);

14 — предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);

15 — предохранитель 15 А (цепь топливного насоса);

16 — не используется;

плавкая вставка 40 А (цепь замка зажигания);

18 — плавкая вставка 30 А (цепь электро­стеклоподъемников ) ;

19 — предохранитель 10 А (цепи комбина­ции приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока уп­равления);

20 — предохранитель 10 А (цепи часов, элек­тронного блока управления ETACS, магнитолы);

21 — предохранитель 7,5 А (цепи электрон­ного блока управления кондиционером, под­светки пепельницы, подсветки прикуривате­ля, комбинации приборов, выключатель про­тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22 — предохранитель 7,5 А (цепи комбина­ции приборов, фонари габаритного света и фонари подсветки номерного знака);

23 — предохранитель 10 А (цепь правой фары);

24 — предохранитель 10 А (цепь левой фа­ры и электрокорректора света фар);

25 — электронный блок управления осве­щением;

26 — реле включения электродвигателя вентилятора;

27 — плавкая вставка 60 А (электронный блок управления АБС);

28 — плавкая вставка 50 А (цепь контролле­ра вентилятора);

29 — предохранитель 10 А (цепь левой фа­ры и сигнальной лампы дальнего света фар);

30 — предохранитель 10 А (цепь правой фары);

31 — плавкая вставка 60 А (цепь зарядки АКБ);

32 — предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Рядом с основным блоком расположен дополнительный блок реле

1 — разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя;

2 — резервное место под реле;

3 — резервное место под реле;

4 — резервное место под реле;

5 — реле зажигания;

6 — реле управления автоматической ко­робкой передач;

7 — главное реле системы управления двигателем;

8 — реле компрессора кондиционера.

Монтажный блок реле и предохранителей в салоне митсубиси лансер 9.

Расположен под панелью приборов с левой стороны от рулевой колонки, за ящиком для мелких предметов.

Для доступа к предохранителям откиньте крышку ящика, потянув ее за верхнюю часть и преодолевая сопротивление защелок снимите ее.

На задней стороне ящика для мелких предметов закреплен пинцет для извлечения предохранителей и два запасных предохранителя номиналом 20 А и 30 А.

Предохранители (расположение блоков, номинальные токи)

В Mitsubishi Lancer IX, как и в любом другом автомобиле, предохранители используются для защиты электрооборудования от повреждения в следствии короткого замыкания или перегрузки. Поэтому каждая электрическая цепь автомобиля должна защищаться отдельным предохранителем. Отсутствие предохранителей или установка предохранителей другим номиналом может привести к серьезным последствиям — от выхода из строя электросистемы до пожара.Под термином предохранитель чаще всего подразумевается наиболее часто используемый и в то же время самый дешевый плавкий предохранитель, в котором происходит разрушение токопроводящего элемента в следствии превышения номинального значения тока, многие этот процесс называют «перегоранием» или «сгоранием». Подробнее о плавких предохранителях можно ознакомиться на wikipedia.org.Если недавно установленный новый предохранитель снова перегорит через некоторое время, то лучше всего обратиться к мастеру для определения причины неисправности и ее устранения. Никогда не устанавливайте вместо перегоревшего предохранителя предохранитель, имеющий больший номинальный ток, а также какие-либо заменители (проволоку, фольгу и т.п.). Это может привести к перегреву электропроводки или к возгоранию.

Расположение блока плавких предохранителей

В Mitsubishi Lancer IX блоки предохранителей находятся в моторном отсеке (под капотом) и в салоне (в районе левой ноги водителя).

Внутрисалонный блок плавких предохранителей расположен внутри вещевого отделения, расположенного перед сиденьем водителя.

Подкапотный блок предохранителей расположен в моторном отсеке в районе левого переднего колеса.

Номинальные токи плавких предохранителей

Номинальные токи плавких предохранителей и наименования защищаемых ими электрических цепей указаны на внутренней стороне крышки вещевого отделения или на крышке подкапотного блока предохранителей (расположенного в моторном отсеке). Запасные плавкие предохранители находятся в крышке вещевого отделения, где размещен салонный блок предохранителей.

Внутрисалонный блок предохранителей

В зависимости от комплектации, некоторые предохранители могут отсутствовать в салонном блоке.

1	Катушка зажигания	10 А
2	Контрольно-измерительные приборы	7.5 А
3	Лампа фонаря заднего хода	7.5 А
4	Круиз-контроль	7.5 А
5	Реле	7.5 А
6	Электрообогрев наружных зеркал заднего вида	7.5 А
7	Стеклоочистители ветрового стекла	20 А
8	Блок управления двигателем	7.5 А
9	Прикуриватель	15 А
10	—	—
11	Электропривод наружных зеркал заднего вида	7.5 А
12	Блок управления двигателем	7.5 А
13	Автомагнитола	10 А
14	Стеклоочиститель заднего стекла	15 А
15	Система централизованной блокировки замков дверей	15 А
16	Задний противотуманный фонарь	10 А
17	—	—
18	Плафон освещения салона	10 А
19	Отопитель	30 А
20	Электрообогреватель заднего стекла	30 А
21	Электропривод верхнего люка	20 А
22	Электрообогрев сидений	10 А
23	Промежуточный охладитель испарительного типа	10 А
24	—	—
25	Запасной предохранитель	20 А
26	—	—
27	Запасной предохранитель	30 А

Подкапотный блок предохранителей

В зависимости от комплектации, некоторые предохранители могут отсутствовать в подкапотном блоке.

1	Аккумуляторная батарея	60 А
2	Электродвигатель вентилятора системы охлаждения двигателя	50 А
3	Антиблокировочная тормозная система (ABS)	60 А
4	Замок зажигания	40 А
5	Электрические стеклоподъемники	30 А
6	Передние противотуманные фары	15 А
7	Звуковой сигнал	10 А
8	Блок управления двигателем	20 А
9	Компрессор кондиционера воздуха	10 А
10	Стоп-сигналы	15 А
11	Дополнительная электрическая розетка	15 А
12	Генератор	7.5 А
13	Фонари аварийной световой сигнализации,	10 А
14	Автоматическая коробка передач (АКП)	20 А
15	Топливный насос	15 А
16	Дальний свет правой фары	10 А
17	Дальний свет левой фары	10 А
18	Ближний свет правой фары	10 А
19	Ближний свет левой фары	10 А
20	Правые габаритные фонари	7.5 А
21	Левые габаритные фонари	7.5 А
22	Плафон освещения салона	10 А
23	Автомагнитола	10 А
24	Усилитель аудиосистемы	20 А
25	Электрообогрев сидений	20 А

lancer-faq.ru

С этим читают
