Toyota camry gracia 2.2 5дв. универсал, 140 л.с, 4акпп, 1997

Седьмое поколение (2011-2016)

Новая версия, Тойота Камри 50, отличается более элегантными и солидными линиями кузова, в чем вы сможете убедиться, глянув на фото ниже. Что касается интерьера, то салон стал более просторным, а техническое оснащение – более современным. Отдельного внимания заслуживают технические характеристики Камри 7 поколения:

• Тойота Камри гибрид – стильно, комфортно, экономично
• Тойота Камри 2020 – больше, чем рестайлинг

• Двигатель: 2.5 л (181 л.с.), 3.5 л (277 л.с.);
• Трансмиссия: 6-ступенчатая автоматическая с возможностью ручного управления;
• Максимальная скорость: 190 и 210 км/ч соответственно;
• Разгон: 8 с (3 л) – 9 с (2.5 л)
• Средний расход топлива на 100 км: 7.8 л и 9.3 л соответственно.

Тойота Камри 7 поколения

В этом году японский производитель выпустил рестайлинг Тойота Камри 2016-2017 в новом кузове, который вы можете увидеть на фото ниже. Кузов Тойота Камри 55 отличается более агрессивным дизайном благодаря обновленной форме бампера и увеличенному воздухозаборнику (см. фото). Особого лоска Тойоте Камри 2017 года в новом кузове, представленной на фото ниже, добавляет хромированная планка над радиатором, немного измененная форма фар и противотуманки, расположенные в специальной нише на бампере.

Тойота Камри 2016 — рестайлинг

Замена предохранителей

Если не работает какой-либо электрический компонент, причиной может быть перегоревший предохранитель. В этом случае проверьте и при необходимости замените предохранители.

1. Автомобили с системой Smart Key: кнопкой запуска/остановки двигателя выключите зажигание.

Автомобили без системы Smart Key: поверните замок зажигания в положение «LOCK».

2. Откройте крышку блока предохранителей.

• Моторный отсек: нажмите на фиксаторы и поднимите крышку.

Моторный отсек (Тип А)

Моторный отсек (Тип В, при наличии)

• Под приборной панелью: снимите крышку, нажав фиксатор.

3. Извлеките предохранитель с помощью специального пинцета.

При помощи пинцета можно извлечь только предохранители типа A.

4. Проверьте, не перегорел ли предохранитель.

1. Исправный предохранитель. 2. Перегоревший предохранитель.

1. Исправный предохранитель. 2. Перегоревший предохранитель.

1. Исправный предохранитель. 2. Перегоревший предохранитель.

Заменяйте перегоревший предохранитель единицей соответствующего номинала. Номиналы предохранителей указаны на крышке блока предохранителей.

После замены предохранителя:

• Если даже после замены предохранителя фонари не включаются, возможно, требуется замена лампы.

• Если предохранитель снова перегорает, обратитесь к дилеру Toyota.

Предохранители сконструированы таким образом, что, если в цепи возникает перегрузка, они перегорают, не допуская повреждения электропроводки.

При замене ламп фонарей Toyota рекомендует использовать оригинальные изделия Toyota, предназначенные для данного автомобиля. Так как определенные лампы подключаются к цепям, предназначенным для предупреждения перегрузки, неоригинальные детали или детали, не предназначенные для данного автомобиля, могут быть непригодными.

Во избежание поломок системы и возгорания автомобиля соблюдайте следующие меры предосторожности. Пренебрежение этими мерами может вызвать повреждение автомобиля, а также пожар или травмы

• Запрещается использовать предохранители с более высоким номиналом тока или посторонние предметы вместо предохранителей.

• Всегда используйте оригинальные предохранители Toyota или их аналоги. Запрещается заменять предохранитель проволокой даже в качестве временной меры.

• Не изменяйте конструкцию предохранителей или их блоков.

Перед заменой предохранителей следует определить причину перегрузки электрической сети и отремонтировать ее у дилера Toyota как можно быстрее.

Источник статьи: http://krutilvertel.com/toyota-camry-2017-glava1-zamena-predohranitelej

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Назначение и расположение предохранителей Toyota Camry.

Разберёмся с расположением блоков плавких предохранителей и реле Toyota Camry.Выясним их принадлежность к электрическим узлам и системам автомобиля.

Определимся с местом расположения блоков предохранителей автомобиля Toyota Camry дата выпуска которых с 2006 – 2012 года.Узнаем из этого материала за какие функции систем они отвечают.Пользование приведённой таблицей не составляет труда.Это нумерация предохранителя,его цветовое обозначение и за какие функции или системы электроники автомобиля он отвечает.Тем самым создавая удобное решение какой либо неисправности в электро системе автомобиля Toyota Camry.

Первым действующим способом разберёмся с состоянием плавких предохранителей в каком же состоянии они могут находятся.Это проверяется визуально,после его выемки из блока,имеющимися специальными щипчиками или маленькими плоскогубцами.Осматриваем на свету и определяем.

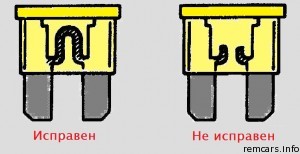

Визуальное определение рабочего состояния предохранителей.

Расположение блока плавких предохранителей в салоне.

Данный блок плавких предохранителей Camry,располагается внутри салона.Под приборной панелью.

Пользуясь ремонтным руководством определяем нахождение данного блока плавких предохранителей,который расположен внутри салона Camry 2006-2102г.в.

Как поменять бензонасос в Toyota Camry Gracia

Алгоритм замены бензонасоса на Toyota Camry Gracia:

1. Перед дальнейшей работой рекомендуется отключить аккумулятор.
2. До крышки мы уже добрались, теперь ее надо снять. У меня она была на герметике, никаких креплений. Просто вверх тянем крышку и все. Правда тянуть ее не получилось, пришлось отверткой подковыривать и поднимать, но повторюсь – креплений никаких нет.
3. Затем нужно вытащить фишку. У нее есть крепление, которые мы успешно поломали во время съема, и теперь она без проблем снимается.
4. Т.к. наш бензонасос не подавал абсолютно никаких признаков жизни, то надо было проверить, доходит ли до него напряжение. Для этого мы обратно включили аккумулятор и с помощью тестера выяснили, что напряжение доходит. Тестер втыкали в разные отверстия, пока не получили ~11-12 вольт на выходе (на фотографии тестер лежит дома, поэтому цифры не те, что нам нужны).
5. Теперь нам необходимо открутить болты. Они откручиваются крестовой отверткой или же ключом на 8. А ключ нам пригодился, т.к. на 2-х сорвалась резьба.
6. Затем необходимо снять бензиновый шланг. Делается это нажатием на крипежи и небольшим приложением силы. Только аккуратней, т.к. из шланга вытекает немного бензина.
7. Вуаля, теперь можно и вытащить всю конструкцию бензонасоса.
8. Сам бензонасос обозначен стрелочкой. Его-то нам и надо заменить.
9. Сначала снимаем фишку (1), затем с помощью пассатиж снимаем верхнее крепление (2), а потом снизу нажатием пальца (3) мы отводим бензонасос в бок и потихоньку стаскиваем его.

Вот и все, бензонасос от Toyota Camry Gracia у нас в руках, теперь бежим в магазин покупать новый. Но не торопитесь бежать в японский магазин, если не хотите переплачивать. Достаточно зайти в ВАЗовский магазин и купить бензонасос фирмы bosch для десятки или пятнашки (забыл, если честно, какой покупал). Он отлично подходит и для camry, только у него место под фишки другое, поэтому придется купить еще отдельно для него фишки и заменить родные. Делов на 10 минут, а экономия в несколько тысяч (по сравнению с оригинальным насосом).

Когда будете все это дело собирать обратно, смотрите, чтобы конструкция была герметична (она никак не крепится). И когда будете закручивать болты, смотрите, чтобы не пошевелить всю эту конструкцию, а то бензин будет перетекать.

Удачи на дорогах, и не ломайтесь!

• Замена масла в ГУРе на Honda
• Замена жидкости в DPS-редукторе Honda
• Замена масла АКПП Honda
• Почему диагностика важна

Блоки под капотом

Схема расположения

Расшифровка

1. Блок управления двигателем (2AZ-FE)
2. Главный блок предохранителей и реле
3. Блок управления коробкой передач
4. Блок управления вентилятором
5. Skid Control
6. Блок управления двигателем (2GR-FE)

Главный блок предохранителей и реле

Фотография

Схема

Описание

1	Не используется
2	10А RR FOG — Задний противотуманный свет
3	15А FR DEF — Передний противотуманный свет
4	Не используется
5	7,5А AM2 — Система запуска
6	7,5А ALT−S — Система зарядки аккумуляторной батареи
7	7,5А MAYDAY/TEL — Телефон
8	—
9	30А EFI2 — 2AR-FE (2009-2011): Система впрыска топлива
10	10А E−ACM — 2GR-FE: —
11	10А ETCS — Система управления дроссельной заслонкой
12	15А HAZ — Указатели поворота, комбинация приборов
13	20А IG2 — Система впрыска топлива, система запуска, предохранители: GAUGE NO.2, IGN, INJ
14	20А STR LOCK — Система блокировки руля
15	10А DOME — Комбинация приборов, подсветка косметического зеркала, освещение багажного отсека, подсветка замка зажигания, подсветка дверей, освещение салона, часы, лампы для чтения, система бесключевого доступа
16	10А ECU−B NO.1 — Беспроводная система дистанционного управления, блок управления электрооборудованием кузова, система стабилизации автомобиля, система классификации переднего пассажира
17	15А RADIO NO.1- Аудиосистема, навигация
18	25А DOOR NO.1 — Блок управления электрооборудованием кузова
19	—
20	25А AMP — Аудиосистема
21	30А EFI MAIN — Система впрыска топлива, система управления дроссельной заслонкой, блок управления электрооборудованием кузова, предохранители: «EFI NO.2” и «EFI NO.3”
22	Не используется
23	10А EFI NO.3 — Система впрыска топлива
24	15А EFI NO.2 — Система впрыска топлива
25	7,5А S−HORN — Звуковой сигнал
26	20А A/F — Система впрыска топлива
27	10А MPX−B — Комбинация приборов
28	10А EFI NO.1 -Потивоугонная система, система бесключевого доступа, система впрыска топлива, система управления дроссельной заслонкой
29	10А HORN — Звуковой сигнал
30	15А H−LP (RL) — Ближний правый свет
31	15А H−LP (LL) — Ближний левый свет
32	15А H−LP (RH) — Дальний правый свет
33	15А H−LP (LH) — Дальний левый свет
34	50А HTR — Кондиционер
35	50А ABS NO.1 — ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
36	50А FAN MAIN — 2GR-FE: Вентиляторы системы охлаждения двигателя
37	30А ABS NO.2 — АБС, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
38	50А RR DEF — Обогрев заднего стекла, предохранитель: «MIR HTR”
39	30А RR PWR SEAT — Электропривод задних сидений
40	30А H−LP CLN — Омыватель фар
41	40А CDS FAN — 2AR-FE: Вентиляторы системы охлаждения двигателя
42	40А RDI FAN — 2AR-FE: Вентиляторы системы охлаждения двигателя
43	30А MSB —
44	120А ALT — Предохранители: «RR FOG”, «FR DEF”, «AM2”, «ALT−S”, «MAYDAY/TEL”, «E−ACM”, «ETCS”, «HAZ”, «IG2”, «STR LOCK”, «DOME”, «ECU−B NO.1”, «RADIO NO.1”, «EFI MAIN”, «AMP”, «DOOR NO.1”, «EFI NO.3”, «EFI NO.2”, «S−HORN”, «A/F”, «MPX−B”, «EFI NO.1”, «HORN”, «H−LP(RL)”, «H−LP(LL)”, «H−LP(RH)”, «H−LP(LH)”, «HTR”, «ABS NO.1”, «FAN MAIN”, «ABS NO.2”, «RR DEF”, «RR PWR SEAT”, «H−LP CLN”, «CDS FAN”, «RDI FAN”, «MSB”, «ALT” и «ST/AM2”
45	—
46	—
47	—
48	30А ST/AM2 — Стартер, предохранители: GAUGE NO.2, IGN, INJ
R1	Система стабилизации автомобиля (VSC No.2)
R2	Система стабилизации автомобиля (VSC No.1)
R3	2AZ-FE: Вентилятор системы охлаждения (No.1)
R4	2AZ-FE: Вентилятор системы охлаждения (No.3)
R5	2AZ-FE: Вентилятор системы охлаждения (No.2)
2GR-FE: Вентилятор системы охлаждения
R6	Стартер
R7	Зажигание
R8	Муфта компрессора кондиционера (MGC)
R9	Реле прерывания стартера
R10	Обогрев заднего стекла

Нашли ошибку или есть добавить — пишите в комментарии.

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	“Плюс” продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод “S”	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий предохранитель	Номинал тока	Цепь
1	ECU-IG1 N0.2	10 А	Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	ECU-IG1 N0.1	10 A	Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
3	PANEL	10 A	Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	TAIL	15 A	Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	DOOR F/R	20 A	Передний правый электрический стеклоподъемник
6	DOOR R/R	20 A	Задний правый электрический стеклоподъемник
7	DOOR F/L	20 A	Передний левый электрический стеклоподъемник
8	DOOR R/L	20 A	Задний левый электрический стеклоподъемник
9	H-LP LVL	7.5 A	Фары (ближний свет)
10	WASHER	10 A	Стеклоочистители и омыватель ветрового стекла
11	A/C-IG1	7.5 A	Система кондиционирования воздуха
12	WIPER	25 A	Стеклоочистители и омыватель ветрового стекла
13	BKUP LP	7.5 A	Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
14	ECU-IG1 NO 3	7.5 A	Нет схемы
15	EPS-IG1	7.5 A	Электропривод руля
16	P/OUTLET RR	20 A	Задняя розетка для электроприборов
17	SFT LOCK-ACC	5 A	Система блокировки передач
18	S/HTR&FAN F/R	10 A	Обогреватели переднего правого сиденья
19	S/HTR&FAN F/L	10 A	Обогреватели переднего левого сиденья
20	OBD	10 A	Бортовая система диагностики
21	ECU-B N0.2	10 A	Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
22	AM1	7.5 A	Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
23	STOP	7.5 А	Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	P/SEAT RR	30 А	Электрический привод регулировки задних сидений
25	А/С-В	7.5 А	Система кондиционирования воздуха
26	S/ROOF	10 А	Нет схемы
27	P/SEAT FR	30 А	Электрический привод регулировки передних сидений
28	PSB	30 А	Нет схемы
29	D/L-AM1	20 А	Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	TI&TE	20 А	Система регулировки наклона и высоты рулевой колонки
31	А/В	10 А	Система подушек безопасности SRS
32	ECU-IG2 N0.1	7.5 А	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	ECU-IG2 N0.2	7.5 А	Интеллектуальная система доступа без ключа
34	CIG&P/OUTLET	15 А	Прикуриватель
35	ECU-ACC	7.5 А	Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	S/HTR RR	20 А	Обогреватели задних сидений

 Вот собственно и все. Осталось сказать, что ставим качественные предохранители и того номинала, что и был установлен!!!

Toyota Camry XV50 — Unit D (Интегрированное реле)

Так получилось, что в течении довольно короткого промежутка времени, в нашем автосервисе побывали две новые Toyota Camry, со сгоревшими блоками, которые называются:

Integration Relay (Engine Room Junction Block Assembly)

Обе машины были после ДТП, причём одна, после ремонта, уже проехала энное количество километров и вот неожиданно, с утра, из-под капота повалил дым. Сгорел блок и часть проводки.

Давайте поближе познакомимся с этим «Интегрированным реле», которое кроме всего прочего выполняет функцию «защиты» электрических цепей, сгорая первым.

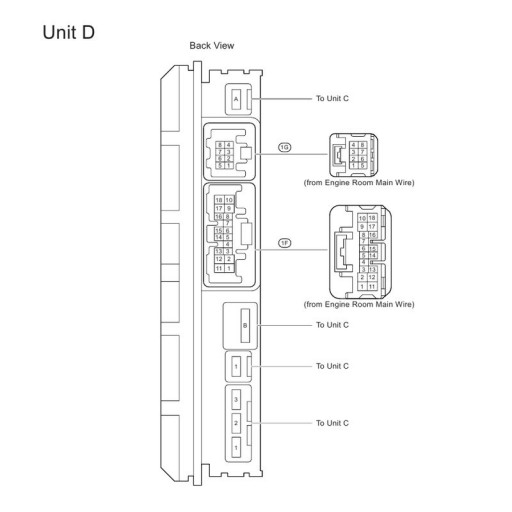

На рисунке выше, «Интегрированное реле» обозначено как Unit D. Как видите, никаких предохранителей это реле не имеет, его корпус не разборный.

Если вынуть «Интегрированное реле» из блока предохранителей, держится на двух защёлках по бокам, то снизу увидим несколько разъёмов. Давайте теперь разберёмся в назначении контактов этих разъёмов и вообще, за что отвечает этот блок.

Разъём 1F

• 1 FOGR — Выход на правую противотуманную фару (синий)
• 2 FOGL — Выход на левую противотуманную фару (жёлтый)
• 3 GND1 — Масса (синий)
• 4 DEFS — Вход. Изменение потенциала при включении обогрева заднего стекла (серый)
• 5 DIMS — Вход. Изменение потенциала при включении «автосвета» (белый)
• 8 FN2S — Выход на реле включения вентилятора 2 (голубой)
• 9 FANH — Вход. Изменение потенциала при включении высокой скорости вентилятора (белый)
• 10 RFGS — Вход. Изменение потенциала при включении задних противотуманных фонарей (чёрный)
• 12 RFOG — Выход на задние противотуманные фонари (красный)
• 13 FOGS — Вход. Изменение потенциала при включении передних противотуманных фар (розовый)
• 15 IGN — Вход. +12В при включении зажигания (фиолетовый)
• 17 FANL — Вход. Изменение потенциала при включении низкой скорости вентилятора (красный)
• 18 HLHL — Выход на левую лампу дальнего света (жёлтый)

Разъём 1G

• 2 TAIL — Вход. +12В при включении габаритов (розовый)
• 4 GND2 — Масса (белый)
• 5 HLHR — Выход на правую лампу дальнего света (зелёный)
• 7 MHTR — Выход на элементы обогрева зеркал (серый)

Разъём 1M

• 1 RFAN — Выход на включение основного вентилятора охлаждения (синий)
• 2 FAN2 — Выход на включение вентилятора 2 (зелёный)
• 3 CFAN — Выход на включение вентилятора 2 (белый)

Разъём 1N

1 RDEF — Выход на элемент обогрева заднего стекла (чёрный)

Разъём A

BATT — Постоянное напряжение питания +12В (белый или чёрно-красный)

Разъём В

ALT — Постоянное напряжение питания +12В

А теперь самое интересное! Вот мы видим выходы на передние и задние противотуманки, на обогрев стекла и зеркал, на вентиляторы охлаждения и на дальний свет. Где предохранители защищающие эти электрические цепи? Причём в сороковом кузове Toyota Camry XV40 эти предохранители были.

Размещение предохранителей в Тойота Камри 40

Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.

Открытый блок предохранителей под капотом

Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.

Блок предохранителей в моторном отсеке

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.

Расшифровка схемы

Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.

Расшифровка схемы предохранителей

Расшифровка к схемам представлена выше.

Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

Блок предохранителей в салоне

Закрытый салонный блок предохранителей

Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.

Блок в салоне Камри

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.

Расшифровка схемы салонного блока

Блок предохранителей в моторном отсеке

Блок предохранителей Камри 50(55) под капотом

Чтобы получить доступ непосредственно к системе предохранителей, отожмите фиксирующий замок и снимите крышку. Внутренняя сторона крышки предусматривает наличие отсека для запасных устройств. Здесь же отведено место и для специальных щипцов, упрощающих работу с предохранителями.

Каждая плавкая вставка имеет свое номинальное напряжение, при превышении которого элемент срабатывает и перегорает, препятствуя выходу из строя защищаемого им оборудования. Так, наименьший номинал среди всех предохранителей на Камри XV50(55) имеет плавкий компонент измерительных приборов. Его номинальный ток составляет 5 ампер. Наибольшее значение в блочке моторного отсека имеют защитные устройства, замыкающиеся на систему зарядки аккумулятора автомобиля, поскольку максимальный потребляемый ток таких приборов наиболее высокий. Ампераж таких предохранителей автомобилей Камри составляет 140А для модификаций с системой обогрева задних сидений, и 120А – для машин без такой функции.

Блок предохранителей Камри 50(55) под капотом

Чтобы упростить автовладельцу жизнь, и избавить его от необходимости каждый раз высматривать на маленькой вставке значение ее номинального показателя тока, каждый номинал соответствует отдельному цвету.

Схема предохранителей Toyota Camry XV50 2011 2017

Ознакомимся со схемой защитных вставок, находящихся под капотом Камри. Также в таблице указаны номинальные показатели всех плавких компонентов и описаны электрические цепи, защищаемые тем или иным предохранителем.

Схема блока под капотом. Кликните, чтобы увелисить

Схема блока под капотом. Кликните, чтобы увеличить.

Ниже представлена схема предохранителей Камри XV55, где данный блочок обозначен надписью Unit D.

Расположения интегрированного реле. Кликните, чтобы увеличить.

Как оказалось, это вызвано тем, что расположенные под интегрированным реле разъемы, контакты которых выходят на противотуманные фары, систему обогрева стекол и зеркал, охлаждающие вентиляторы, а также на систему дальнего света, не защищены никакими предохраняющими от короткого замыкания устройствами.

Первый разомкнет цепь уже после возникновения пожара под капотом, в то время как второй элемент представляет собой толстый медный провод, плавление которого начнется только при воздействии тока, равном 230А. По этой причине даже при малейшем коротком замыкании в вышеуказанных незащищенных цепях горят не предохранители, а блок интегрированного реле. А это, согласитесь, существенный недостаток, если учесть стоимость такого нового компонента электроники (от 6 тыс. рублей).

Причины и основные симптомы выхода из строя

Зачастую, сам бензонасос восстановить невозможно, поэтому в случае поломки необходима его полная замена. Т.к. это технически сложная деталь, то и стоит она не дешево. Высокая цена обусловлена высоким качеством применяемых материалов, ведь за весь срок своей работы, бензонасос, под влиянием температуры и вибраций, должен перекачать большое количество топлива. К основным причинам выхода из строя топливного насоса относятся:

• несвоевременная замена топливного фильтра;
• использование топлива низкого качества (засоренного или с примесями);
• регулярная езда на «пустом баке».

Кроме того, бензонасос не всегда выходит из строя полностью, часто виной его поломки являются неисправности отдельных комплектующих (топливного фильтра, форсунок и др.) На то, что пришло время менять насос, указывают следующие признаки:

• возникновение необычного шума при работе двигателя;
• автомобиль стал часто глохнуть или перестал заводиться;
• нет шума, характерного для работы бензонасоса;
• троит двигатель;
• упала мощность двигателя.

Чтобы максимально продлить срок службы топливного насоса, рекомендуется следить за качеством и уровнем топлива в баке. Кроме того, профессиональные механики советуют регулярно чистить и сам бензобак, а также следить за тем, чтобы в него не попала вода.

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Видео

Замена предохранителя прикуривателя Камри 40

в смысле, разобрать и почистить контакты? они то работают. А вот цз 3 дня не работал(лазил по машине закрывая ручками) потом ОПА! и заработал на 2 поездки, потом снова на недельку и т.д. Сегодня думал к электрикам заехать но он заработал и я не поехал т.к при работающем точно не найдут причину, а будут разводить 100% на замену мозгов всей машины))Вот такой фантом. Может предохранитель умирает,а не нашел на фото какй за цз отвечает.

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Источники

• https://zapchasti.expert/toyota/camry40/predoxraniteli-camry-40.html
• https://remcars.info/remont-i-texnicheskoe-obsluzhivanie-avtomobilej-svoimi-rukami/naznachenie-i-raspolozhenie-predoxranitelej-toyota-camry.html
• https://razborov.net/toyota/tema-chema-predohraniteley-v40-2006g-2011g.html
• https://zapchasti.expert/toyota/camry40/prikurivatel-camry-40.html
