Описание блока предохранителей Фольксваген Джетта 6
Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.
В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.
Расположение и схема (для поколения 2012 и 2013 года)
Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.
Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.
Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.
Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.
Процесс снятия и замены
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
В данном видео вы можете наглядно узнать о защитных приспособлениях в автомобиле Volkswagen Jetta.
Какой способ лучше и безопаснее
Независимо от того, на каком способе вы остановитесь для того, чтобы, как отключить, так и обратно включить омыватель фар Volkswagen Jetta, все равно каждый из них имеет свои положительные и отрицательные моменты. Так, например, решив свою проблему с помощью извлечения предохранителя, будет постоянно фиксироваться ошибка. Но, вся процедура отключения вполне может быть выполнена в обратном порядке, без каких либо финансовых трат. Достаточно лишь вернуть на место нужный предохранитель и все.
Решение принимать только Вам!
В случае программного подхода, мало того, что необходим адаптер, который достаточно дорого стоит, помимо этого без него обратные действия нельзя будет выполнить и подключить обратно функцию омывателя фар на Фольксваген Джетта. Поэтому, перед тем, как воспользоваться вторым вариантом, лучше несколько раз подумать. Хотя в общем случае оба способа – вполне приемлемый вариант для того, чтобы грамотно и самостоятельно подойти к решению вопроса о том, насколько нужна функция омывателя и как ее отключить самому. Таким образом, каждый автовладелец Фольксваген Джетта, соотнеся представленные плюсы и минусы способов, выберет для себя наиболее подходящий вариант решения данной проблемы.
4 комментария на «“Способы отключения омывателя фар Jetta”»
- Михаил: 13.10.2014 в 16:18
Большое спасибо за информативную статью! Думаю многим будет интересно.
- Сергей:
04.01.2016 в 15:10
Спасибо за информацию…..очень актуально зимой, т.к. незамерзайка просто испаряется!
- Дмитрий:
14.10.2017 в 13:39
Спасибо очень даже помогло, и не ломал голову. Описано все доступно и понятно.
- Вася:
04.12.2018 в 18:15
Спасибо! Особенно кино с замедленной съемкой вставило… Прям как фильм ужасов)
Замена предохранителей на Поло седан
Какую бы деталь из БП не пришлось снимать, руководство по выполнению этой работы одинаковое. Замена предохранителей на Поло седан происходит в несколько этапов:
- Под капотом снимается минусовая клемма.
- Оттените крышку под рулевым колесом. В случае, когда предохранитель расположен с торца торпеды, крышка БП поддевается отверткой.
- Извлечение проводится при помощи специальных щипчиков. Если необходимо провести замену реле, это можно сделать руками. Воспользуйтесь схемой, расположенной на обороте накладки блока. Если определить сгоревший предохранитель все равно трудно, необходимо осмотреть все контакты. Тот, у которого оборвалась плавкая нитка, и явно обгорел корпус, следует снять. Вместо него монтируется новый, полностью соответствующий его параметрам.
- Когда замена проведена, осталось только закрыть крышку и поставить аккумуляторную клемму.
Процесс снятия и замены
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Снятие и замена защищающих запчастей
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Снятие и замена компонентов защиты
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
Предохранитель омывателя оптики
Где в Фольксваген Поло находятся предохранители
Блоки защиты электросхем Фольксваген Поло расположены в разных местах машины: два из них: A и C – стоят в подкапотном пространстве рядом с аккумуляторной батареей. Один, блок B, находится под рулевой колонкой в салоне машины.
Хочется предупредить неопытных автолюбителей: проверять работоспособность предохранителей схем Volkswagen Polo следует на неработающем автомобиле. Особенно это касается блока A, в котором происходит коммутация электроцепей с током большой величины: от 40 до 175 А. Здесь стоят семь предохранителей, защищающие реле топливного насоса, приборы освещения, а также оберегающие генератор, блоки зажигания, вентиляции, систему торможения ABS. В блоке C, расположенном тоже у аккумулятора, стоит шесть предохранителей. Некоторые из них дополняют работу деталей блока A.
Они защищают:
- блок ABS;
- вентилятор системы охлаждения;
- блок управления системой охлаждения;
- блок управления электропакетом.

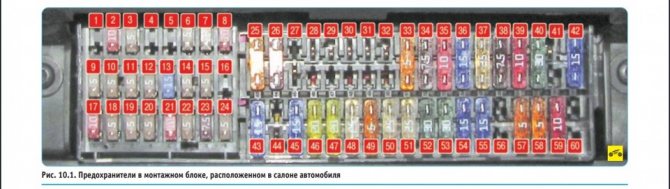

На небольшом участке разместились 60 предохранителей. Ознакомиться с их назначением можно в книжке на машину. В случае её утери следует обратиться за информацией на сайты в интернете.
Схема блока предохранителей для Поло Седан Рестайлинг
Особенности детали
Блок предохранителей Фольксваген Поло отвечает за распределение электропитания по локальным потребителям машины: электронным системам и электрическим приборам. При скачках напряжения в бортовой сети, перегрузках, коротком замыкании, предохранитель сгорает, блокируя тем самым работу данного участка цепи. Это сохраняет работоспособность дорогостоящего оборудования, позволяет избежать затрат на ремонт.
Перечислим наиболее популярные в эксплуатации автомобиля приборы и устройства, работу которых защищают предохранители VW Polo:
- электромотор системы вентиляции двигателя;
- генератор;
- блок усилителя руля;
- предохранитель прикуривателя Volkswagen Polo;
- насос омывателя лобового стекла;
- селектор АКПП;
- блок управления систем кондиционирования и вентиляции.
Схема предохранителей Polo Sedan в монтажном блоке
Пояснения к схеме
Пояснения к схеме
Проверка предохранителей
Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.
Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение. Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя
Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом
Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.
Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.
Предохранители в Пассате. Источник фото: https://myauto.jofo.me/576503.html?fclk=7
Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.
В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.
Блок предохранителей: схема и расположение
Блок реле и предохранителей на моделях выпуска до 1989 года
Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке. Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.
| Значение тока, А | Окраска элемента |
| 30 | Зеленый |
| 20 | Желтый |
| 15 | Голубой |
| 10 | Красный |
Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.
Блок реле и предохранителей на моделях выпуска с 1989 года
Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей. Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.
| Порядковый номер элемента | Электрические цепи | Нагрузка, А |
| 1 | Левый ближний огонь | 10 |
| 2 | Правый ближний огонь | 10 |
| 3 | Подсветка водительской панели Подсветка госномера | 10 |
| 4 | Лампа освещения для перчаточного ящика | 15 |
| 5 | Омыватель и очиститель лобового стекла | 15 |
| 6 | вентилятор системы отопления | 20 |
| 7 | Фара задняя, справа, сигнал стояночного фонаря | 10 |
| 8 | Подогрев для заднего стекла | 20 |
| 9 | «Туманки» | 15 |
| 10 | Левый огонь дальнего света | 10 |
| 11 | Правый огонь дальнего света | 10 |
| 12 | Сигнальный гудок | 10 |
| 13 | Сигнальные лампы автомобиля при движении назад Подогрев жидкости резервуара омывателя | 10 |
| 14 | В модели с дизелем клапан отсечки топлива | 10 |
| 15 | Панель приборов водителя | 15 |
| 16 | лампы сигнала аварийки | 10 |
| 17 | Свободный (запасной) контакт | – |
| 18 | вентилятор салона кондиционер | 30 |
| 19 | Сигнальная лампа стоп — сигнала | 10 |
| 20 | Источник освещения внутри салона автомобиля | 15 |
| 21 | Прикуриватель в салоне и FM-радио | 10 |
Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами. Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.
Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.
https://youtube.com/watch?v=tR_p45N4qDw
Автозапчасти для иномарок, ремонт авто
Производитель прекрасно понимает, что любой автомобиль, в первую очередь, должен дарить удовольствие от управления. Именно поэтому, седан оснащается отличной линейкой агрегатов, являющихся сплавом инновационных технологий и легендарного немецкого качества.
Спереди Volkswagen Jetta шестого поколения обладает удобными схема предохранителей фольксваген джетта 2012 с неплохой боковой поддержкой, оптимальной по жесткости набивкой, подогревом и большим набором регулировок опционально — с электроприводом.
На втором ряду — грамотно спрофилированный диван и достаточный запас свободного пространства правда, у седана высокий схема предохранителей фольксваген джетта 2012 тоннель и выступающий торец переднего бокса, которые доставляют дискомфорт среднему пассажиру.
Грузовой отсек трехобъемника в стандартном виде вмещает литров поклажи и демонстрирует практически правильную форму. Спинка заднего дивана складывается двумя неравными секциями но ровной площадки не образуетвысвобождая место для перевозки длинномеров.
В нише под полом у автомобиля лежит полноразмерная запаска. Второй — 1. И спереди, и сзади автомобиль оборудован независимыми подвесками с гидравлическими амортизаторами и стабилизаторами — архитектура типа МакФерсон и многорычажная система соответственно.
Немецкий седан укомплектован реечным рулевым центром с электромеханическим усилителем управления.
Новый Фольксваген Джеттаэто полноценный автомобиль C класса, довольно просторный внутри и с объемным багажным отсеком. Внешности добавили несколько ярких штрихов, появилась возможность установки задних светодиодных фонарей.
Кстати, головной свет может иметь галогенные, биксеноновые или светодиодные фары. Классический экстерьер с плавными линиями, разбавлен агрессивными воздухозаборниками в нижней части переднего бампера и интегрированными противотуманками. На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах.
Второе — в салоне, под панелью, в районе расположения левого колена водителя. Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.
Назначение блока предохранителей VW Jetta
Практически вся система цепей питания Фольксваген Джетта, от которых зависит работа оборудования автомобиля, защищено плавкими контактными элементами, которые объединены в так называемый блок предохранителей. Через реле, которые также входят в данный блок, подключены такие потребители энергии, как:
- фонари освещения;
- электрические двигатели вентиляторов охлаждения;
- насос для топлива и т.д.
Данный блок и его исправность имеют особенное значение для стабильной работы основных систем модели Volkswagen Jetta. Именно поэтому данные контактные элементы объединены и помещены в специальный монтажный блок. Он, согласно инструкции, находится в салоне автомобиля Volkswagen Jetta, с левой стороны от панели приборов. Там расположена верхняя полка, которая в свою очередь состоит из:
- нижнего кожуха панели приборов;
- фиксирующего винта;
- панели приборов;
- крышки, защищающей блок.
Крепление верхней полки на Фольксваген Джетта
Именно здесь и находится блок, куда в случае неисправности необходимо посмотреть. Как правило, неисправный или перегоревший контактный элемент выдаст себя. У него будет оплавленная часть из металла, с черным налетом. Также не исключено, что будет искорежен цветной корпус.
Блок предохранителей: схема и расположение
Блок реле и предохранителей на моделях выпуска до 1989 года
Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке. Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.
| Значение тока, А | Окраска элемента |
| 30 | Зеленый |
| 20 | Желтый |
| 15 | Голубой |
| 10 | Красный |
Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.
Блок реле и предохранителей на моделях выпуска с 1989 года
Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей. Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.
| Порядковый номер элемента | Электрические цепи | Нагрузка, А |
| 1 | Левый ближний огонь | 10 |
| 2 | Правый ближний огонь | 10 |
| 3 | Подсветка водительской панели Подсветка госномера | 10 |
| 4 | Лампа освещения для перчаточного ящика | 15 |
| 5 | Омыватель и очиститель лобового стекла | 15 |
| 6 | вентилятор системы отопления | 20 |
| 7 | Фара задняя, справа, сигнал стояночного фонаря | 10 |
| 8 | Подогрев для заднего стекла | 20 |
| 9 | «Туманки» | 15 |
| 10 | Левый огонь дальнего света | 10 |
| 11 | Правый огонь дальнего света | 10 |
| 12 | Сигнальный гудок | 10 |
| 13 | Сигнальные лампы автомобиля при движении назад Подогрев жидкости резервуара омывателя | 10 |
| 14 | В модели с дизелем клапан отсечки топлива | 10 |
| 15 | Панель приборов водителя | 15 |
| 16 | лампы сигнала аварийки | 10 |
| 17 | Свободный (запасной) контакт | – |
| 18 | вентилятор салона кондиционер | 30 |
| 19 | Сигнальная лампа стоп — сигнала | 10 |
| 20 | Источник освещения внутри салона автомобиля | 15 |
| 21 | Прикуриватель в салоне и FM-радио | 10 |
Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами. Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.
Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.
https://youtube.com/watch?v=tR_p45N4qDw
Предохранители Фольксваген Гольф 6, 2008 — 2013
Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне

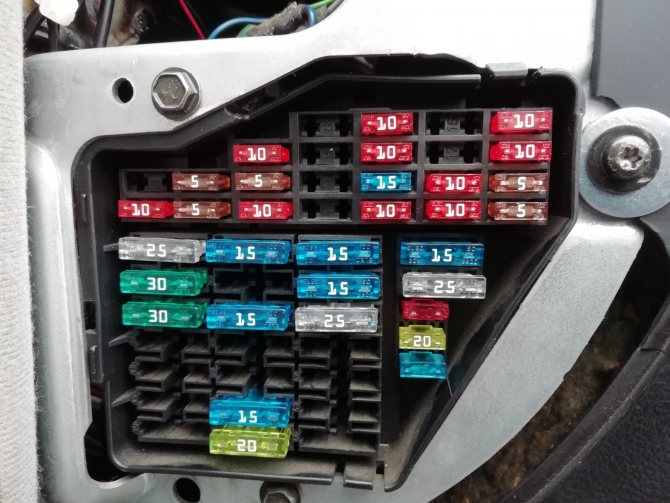

1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока3) преодолевая сопротивление фиксаторов, снимите крышку
Предохранители в монтажном блоке, расположенном в салоне автомобиля

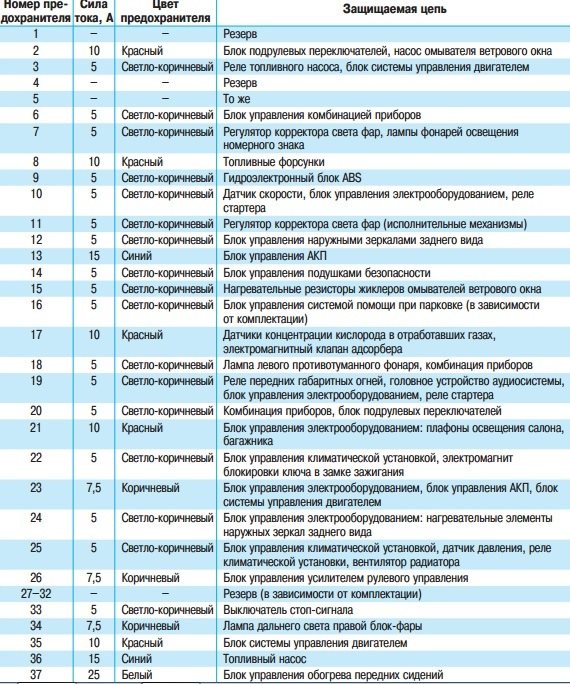

| Номер | Ток, А | Защищаемая цепь |
| 1 | 10 | Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
| 2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
| 3 | 5 | Блок управления системой пассивной безопасности |
| 4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
| 5 | Резерв | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | 10 | Блок управления стеклоподъемниками |
| 13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
| 14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
| 15 | 20 | Блок управления оборудованием кузова |
| 16 | Резерв | |
| 17 | 5 | Зуммер аварийной сигнализации |
| 18 | Резерв | |
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | 20 | Воздухонагнетатель |
| 23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
| 24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
| 25 | 25 | Электрообогрев окна двери задка |
| 26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
| 27 | 15 | Бензонасос |
| 28 | Резерв | |
| 29 | ||
| 30 | 20 | Блок Mechatronik роботизированной коробки передач |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Розетка для подключения дополнительного оборудования |
| 33 | 25 | Электролюк |
| 34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
| 35 | 10 | Блок управления системой электронного регулирования демпфирования |
| 36 | 20 | Насос омывателя фар |
| 37 | 30 | Блок управления обогревом передних сидений |
| 38 | Резерв | |
| 39 | ||
| 40 | ||
| 41 | 15 | Моторчик стеклоочистителя окна двери задка |
| 42 | 20 | Прикуриватель |
| 43 | 15 | Блок управления системой стабилизации прицепа |
| 44 | 20 | |
| 45 | 15 | |
| 46 | Резерв | |
| 47 | ||
| 48 | ||
| 49 |
Реле в монтажном блоке, расположенном в салоне
| Номер | Коммутируемая цепь |
| R1 | Реле клеммы «плюс» замка зажигания |
| R2 | Реле звукового сигнала |
| R3 | Реле омывателя блок-фар |
| R4 | Реле разгрузки силовой цепи замка зажигания |
| R5 | Реле электрообогрева окна двери задка |
| R6 | Реле топливного модуля |
В моторном отсеке
1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.
Предохранители и реле в монтажном блоке, расположенном в моторном отсеке
| Номер | Ток, А | Защищаемая цепь |
| 1 | 30 | Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары |
| 2 | 15 | Звуковой сигнал |
| 3 | 40 | Насос подачи воздуха |
| 4 | Резерв | |
| 5 | 50 | Главный предохранитель |
| 6 | 50 | Реле разгрузки силовой цепи замка зажигания |
| 7 | Резерв | |
| 8 | 30 | Моторчик стеклоочистителя ветрового окна |
| 9 | Лама правого заднего габаритного огня | |
| 10 | 15 | Датчик концентрации кислорода |
| 11 | 5 | Выключатель стоп сигнала |
| 12 | 5 | Клапан системы изменения геометрии впуска |
| 13 | 10 | Реле насоса подачи воздуха, форсунки системы питания |
| 14 | 30 | Моторчик стеклоочистителя ветрового окна |
| 15 | 30 | Блок Mechatronik роботизированной коробки передач |
| 16 | 5 | Блок управлением оборудования салона |
| 17 | 20 | Блок управлением ABS |
| 18 | 15 | Блок Mechatronik роботизированной коробки передач |
| 19 | 5 | Комбинация приборов |
| 20 | 40 | Реле клеммы «плюс» замка зажигания |
| 21 | 15 | Головное устройство аудиосистемы |
| 22 | 40 | Блок управления ABS, насос электромодуля |
| 23 | 30 | Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары |
| 24 | Резерв | |
| 25 | 5 | Диагностический разъем |
| 26 | 15 | ЭБУ |
| 27 | 20 | Бензонасос, катушка зажигания |
| 28 | 10 | Управляющий датчик концентрации кислорода |
| 29 | 5 | Устройство телефонной связи (в вариантном исполнении) |
| 30 | 10 | ЭБУ |
| R1 | Реле насоса подачи воздуха | |
| R2 | Реле питания ЭБУ |
Не работает прикуриватель Volkswagen Jetta V (Фольксваген Джетта 5)
В зависимости от года выпуска и комплектации легкового автомобиля Volkswagen Jetta V (Фольксваген Джетта 5), число установленных прикуривателей может варьироваться от одного до двух. Один, из них, располагается в салоне на передней консоли, а второй в багажнике, но задний прикуриватель используют не по его прямому назначению, а в качестве розетки.
Обычно выход прикуривателя из строя происходит в результате короткого замыкания в гнезде прикуривателя. Причины, короткого замыкания, могут быть самыми разнообразными, начиная от подсоединения в гнездо прикуривателя штекеров меньшего диаметра от различного дополнительного оборудования, до падения в это гнездо монет, скрепок или каких-нибудь винтиков. В результате короткого замыкания перегорает предохранитель, защищающий эту электрическую цепь.
Располагается он в блоке предохранителей, который установлен с левой стороны в районе ног водителя. А вот номер и место его расположения, будет зависеть от года выпуска автомобиля Фольксваген Джетта 5. Например, в 2005 году, до октября месяца, их ставили в пин №28, а сила тока, на которую он был рассчитан, составляла 20 ампер. С ноября, этого же года, этот же предохранитель, но уже 25-ти амперный, стали ставить в пин №24. На более поздних выпусках пятой Джетты (с октября 2006 года), пятнадцати амперный предохранитель прикуривателя переместился в пин №42. Он же, защищает ещё и электрическую цепь электродвигателя насоса омывателя лобового стекла.
Если, после замены перегоревшего предохранителя, прикуриватель так и не заработал, то придётся замерить напряжение на его клеммах, которое должно равняться 12-ти вольтам. При наличии напряжения на клеммах предохранителя, переходим к гнезду прикуривателя. Здесь необходимо будет вначале прозвонить боковой контакт гнезда прикуривателя, который идёт на «массу» автомобиля. А если и не является причиной отказа прикуривателя, тогда придётся прозвонить цепь от предохранителя прикуривателя, до центрального контакта в гнезде прикуривателя.
Бывают случаи, когда после замены перегоревшего предохранителя прикуривателя, после включения зажигания новый предохранитель тут же снова перегорает. Скорее всего, это происходит из-за того, что усики центрального контакта разогнуло так, что они стали соприкасаться с боковым контактом и пока Вы не отогнёте, предохранители будут перегорать.
helping-auto.ru
реле и предохранители
В — гнездо многоштепсельное пучка сбрызгивателя дворника фар зеленые. С — гнездо многоштепсельное пучка фары желтые.
D — гнездо многоштепсельное пучка дополнительного оснащения зеленые. Е — гнездо многоштепсельное пучка оснастки зеленые. F — гнездо многоштепсельное правого пучка проводов из камеры двигателя белые.
Н1 — гнездо многоштепсельное пучка проводов переключателя под рулем красные. Н2 — гнездо многоштепсельное пучка проводов переключателя под рулем красные.
I — гнездо многоштепсельное пучка проводов и переключателя под рулем красные. К — гнездо многоштепсельное заднего пучка черные.
L — гнездо многоштепсельное заднего пучка черные. М — гнездо многоштепсельное заднего пучка черные. N — гнездо многоштепсельное пучка проводов кондиционера красные.
Схемы и места для установок блоков предохранителей и реле
Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.
В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.
Как установлены реле и предохранители на Passat B3 и B4:
Реле и предохранители на Passat B3 и B4. Источник фото: https://nissan-modus.ru/prochee/predohraniteli-folksvagen-passat-b3-gde-nahodyatsya-zamena.html
В поколении B5 блок расположен слева на центральной панели.
Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:
Схема расположения реле. Источник фото: https://nissan-modus.ru/starter/datchik-temperatury-folksvagen-passat-v5-gde-nahoditsya-i-kak-zamenit.html
В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.
Схема Z8:
Схема Z8. Источник фото: https://passatworld.ru/showthread.php/161896-Nomera-rele
Схема предохранителей блока А на Фольксваген Пассат B6:
Схема предохранителей блока А. Источник фото: https://nissan-modus.ru/diski/predohraniteli-folksvagen-golf-2-gde-nahodyatsya.html
Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.
Схема блока B:
Схема блока B. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html
Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).
Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:
Блок D устанавливается в салоне авто
- Реле в той же версии устанавливаются и в салоне.
- Основной блок на Passat B7 устанавливается под капотом.
- Второй блок, также установлен под капотом.
- Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
- С пассажирской стороны устанавливается второй блок.
- Все последующие блоки устанавливаются с водительской стороны.
