Блок предохранителей и реле bmw e34

Блоки предохранителей и реле в салоне

Основная плата с предохранителями ауди а4 б7

Расположен данный блок с левого торца панели приборов за пластиковой крышкой.

Схема

Расшифровка схемы

Блоки предохранителей и реле под приборной панелью

Схема 1 блока

Назначение

Схема 2 блока

Описание схемы предохранителей

Схема 3 блока

Назначение

Комфорт на первом месте

И обе описываемые модели в полной мере ему соответствуют. Водитель и пассажир на переднем сиденье будут чувствовать себя как дома на диване, а поездка из пункта «А» в «Б» вне зависимости от расстояния будет максимально удобной, но есть одно огромное отличие. У BMW е34 сиденья для пассажиров за водительским креслом имеют очень маленький просвет.

Грубо говоря, сзади могут ездить только дети или те, кто будет готов к тому, что колени натирают уши. Но ведь недаром BMW считается одной из самых активно развивающихся компаний. Следующее поколение авто решило эту проблему. Сделано это было довольно просто – конструкторы увеличили колесную базу. Именно поэтому у bmw e39 сиденья для пассажиров сзади не менее комфортны, чем для самого водителя.

Отличия приборных панелей и внешнего вида руля

Руль е34 был двух видов четырёхспицевый (стандартный крест), а позднее трёхспицевый. Вторая модификация в основном устанавливалась на м-серию «пятёрок» или как опция к остальным машинам. А вот рули всей линейки е39 были трёхспицевыми. Насчет кнопок управления, располагающихся на руле, так же все зависело от количества заказываемых владельцем опций: круиз контроль, радио, кнопка управления телефоном и т.д. Соответственно в базовой комплектации у е34 было меньше кнопок, чем у более модернизированной и оснащенной е39 серии.

Приборная панель в обоих случаях развернута к водителю, что делает вождение максимально удобным и комфортным. А вот качество пластика у четвертой серии (е39) значительно лучше, чем у предшественницы. В обоих случаях выпускались машины с отделкой под дерево, металл (серебристые) или чисто чёрные. Приборная панель бмв e39 так же отличались наличием CD-магнитолы, в отличие от кассетной у Е34. Кроме того с развитием появился монитор, взамен приборному мини-экрану, в виде небольшой информационной полоски. Кстати они появились ещё на приборной панели Е34-х кузовов, но выпускаемых в последние годы. А вот фирменная оранжевая подсветка осталась неизменной.

Обозначения предохранителей на BMW E34

   № предохранителя    Сила тока, А    Защищаемые цепи

• 1    15    Выключатель стоп-сигнала.
• Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
• Комбинация приборов.
• Бортовой компьютер БМВ.
• 2    7,5    Обмотка реле включения ближнего света фар.
• Обмотка реле включения дальнего света фар.
• Контрольная лампа включения дальнего света фар.
• 3    10    Обмотка реле включения протифотуманных фар.
• Лампы заднего противотуманного света.
• Реле сигнализации дальним светом фар.
• Переключатель указателей поворота.
• 4    7,5    Левый задний фонарь.
• 5    10    Правый задний фонарь.
• Контрольная лампа аварийной сигнализации.
• Лампы освещения номерного знака.
• Выключатель освещения приборов.
• Лампы освещения органов управления.
• Лампы освещения приборов.
• 6    15    Реле-прерыватель указателей поворота.
• Датчик толчков и включения сигнала тревоги противоугонного устр-ва.
• 7    15    Лампы противотуманных фар.
• Контрольная лампа включения противотуманных фар.
• 8    7,5    Лампы заднего противотуманного света.
• 9    15    Звуковые сигналы.
• Циркуляционный насос отопителя.
• 10    7,5    Левая фара ближнего света.
• 11    7,5    Правая фара ближнего света.
• 12    15    Выключатель света заднего хода.
• Переключатель регулировки положения боковых зеркал заднего вида.
• Элементы обогрева жиклеров омывателя ветрового стекла.
• Омыватель ветрового стекла.
• 13    7,5    Левая фара дальнего света БМВ.
• 14    7,5    Правая фара дальнего света.
• 15    7,5    Резервный.
• 16    30    Переключатель обогрева сидений.
• Переключатель регулировки положения поясничной подушки сиденья.
• 17    7,5    Контролеер цифровой системы управления двигателем Motronic.
• Выключатель рычага селектора АКПП.
• Выключатель стоп-сигнала.
• Комбинация приборов.
• Обмотка реле привода уборки подголовников заднего сиденья.
• Противоугонное устройство.
• Бортовой компьютер.
• Блок дистанционного упреждения централизованной блокировкой замков дверей.
• 18    15    Переключатель управления противосолнечными шторками.
• Задние плафоны освещения салона.
• Радиоприемник («+» после включения зажигания).
• Телефон («+» после включения зажигания).
• 19    30    Переключатель вентилятора отопителя.
• 20    10    Комбинация приборов.
• Часы.
• Бортовой компьютер.
• 21    10    Лампа освещения багажного отделения.
• Передний и задние плафоны освещения салона.
• 22    30    Омыватель фар.
• 23    15    Электрический топливный насос.
• 24    10    Основной электронный блок управления электрооборудованием.
• 25    30    Электровентилятор.
• 26    30    Прикуриватель БМВ.
• 27    7,5    Блок управления отопителем.
• Электромагнитные клапаны отопителя.
• 28    15    Обмотка реле обогрева заднего стекла.
• Вентилятор коробки электронных блоков управления в моторном отсеке.
• Электронный блок управления усилителем рулевого управления.
• 29    7,5    Обмотка реле включения электровентилятора.
• Обмотка реле включения циркуляционного насоса отопителя.
• 30    7,5    Основной электронный блок управления электрооборудованием.
• Релейный блок.
• Выключатель замка передней левой двери (блокировка).
• Элементы обогрева замков дверей.
• 31    7,5    Выключатель замка передней правой двери (блокировка).
• Блок дистанционного управления блокировкой замков дверей.
• Выключатель капота противоугонного устройства.
• Выключатель сиденья противоугонного устройства.
• Выключатель аккумуляторной батареи противоугонного устройства.
• 32    7,5    Блок управления противосолнечными шторками.
• 33    7,5    Резервный.
• 34    30    Резервный.
• 35    30    Резервный.
• 36    30    Резервный.
• 37        Резервный.
• 38        Резервный.
• 39        Резервный.
• 40    10    Эл.двигатель привода регулировки подголовников заднего сиденья.
• 41    30    Радиоприемник («+» постоянно).
• 42    30    Эл.двигатель привода регул-ки положения левого переднего сиденья.
• 43    30    Эл.двигатель привода регул-ки положения правого переднего сиденья.
• 44    30    Стеклоочиститель ветрового стекла.
• 45        Резервный.
• 46    30    Элемент обогрева заднего стекла.
• 47    30    Основной электронный блок управления электрооборудованием.
• 48        Резервный.
• 49        Резервный.
• 50    30    Сцепное устройство для прицепа.

Блок под капотом

Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.

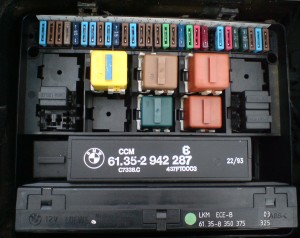

фотография блока

Общая схема предохранителей BMW E36

Описание

K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

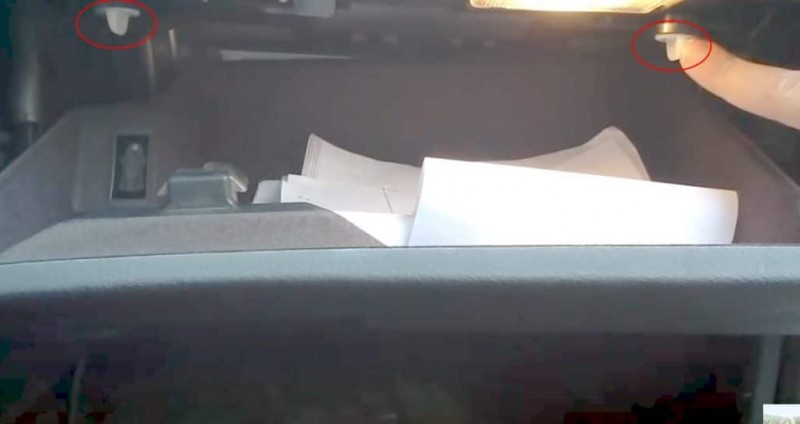

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

И сам блок опустится в низ. Выглядеть он будет примерно так.

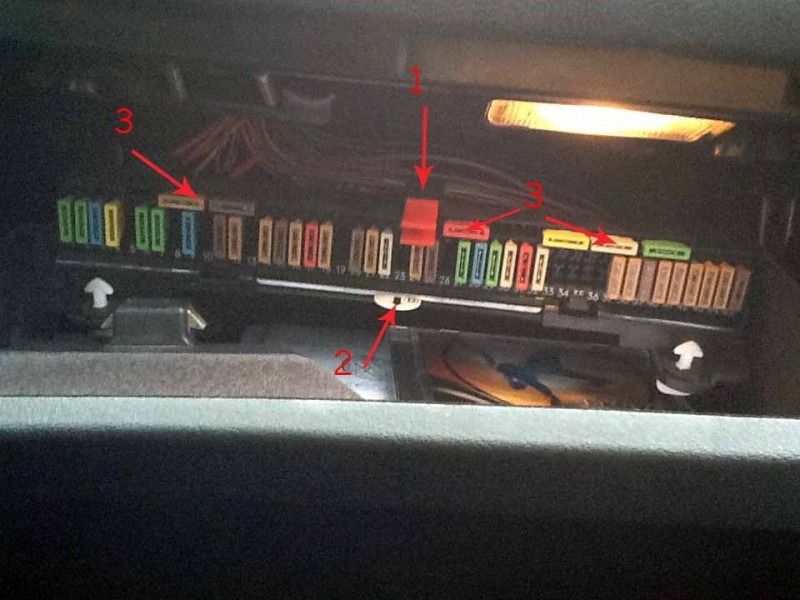

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

Обозначение на русском

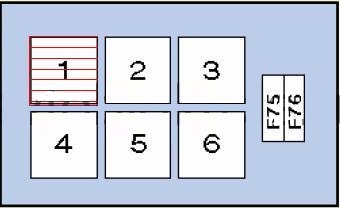

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.

Общий вид разобранного вещевого ящика

Схема

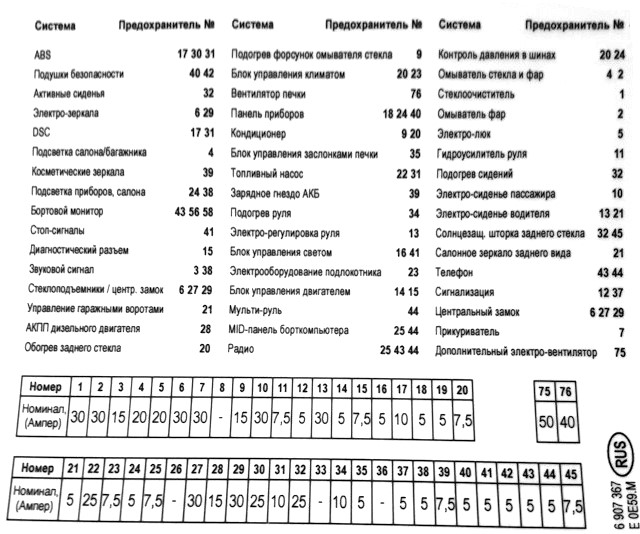

Таблица с расшифровка

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Фото — схема

Описание

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
