Где находится резистор, блок управления и предохранителей печки на audi 80

Монтажный блок в моторном отсеке

Если перестал работать топливный насос — первым делом следует проверить его предохранитель (когда он сгорает, то в топливную систему перестаёт поступать топливо по причине неработающего насоса). Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.

У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал – 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.

Дополнительно в монтажном блоке находятся следующие реле:

• реле бензонасоса;
• реле на противотуманные фары и задние габариты (если в комплектации противотуманки отсутствуют, тогда на этом месте установлена перемычка);
• реле стартера;
• реле клаксона;
• реле поворотов;
• реле климат-контроля;
• реле дворников;
• реле омывателя фар, вентилятора, охранной системы и пр.

На крышке монтажного блока расположена подробная схема расположения элементов, также подробная расшифровка всех элементов блока есть в руководстве по эксплуатации автомобиля ауди 80 b3.

У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от расположения их на блоке в модели б3.

При возникновении неисправностей с электрооборудованием автомобиля следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с большой долей вероятности причина может скрываться в предохранителях, тем более что проверить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно спидометр на неисправность.

Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции свечи просушатся довольно быстро.

Расположение реле на дополнительной плате

Дополнительная плата реле находится в салоне за левой обшивкой отсека ног.

Место / Реле, прибор управления, перемычка для 1 Антиблокировочная системa (ABS) 2 Аварийный зуммер для радио и стояночного света. 3 Временная задержка внутреннего освещения. 4 Магнитное сцепление (кондиционер). 5 Омыватель заднего стекла. Вентилятор масляного радиатора, только при турбодизеле 59 кВт и прицепе. 6 Контроль давления масла. Контрольная лампа системы самоконтроля. 7, 8 Система сигнализации 1 (такси). 9 Тепловое реле3 электрических стеклоподъемников, электрический люк, регулировка сидений. 10 Стабилизация холостого хода2, 5 цил. двигатель. Цифровая стабилизация холостого хода 1, только двигатель 85 кВт с K-Jetronic. Насос системы охлаждения, турбодизель. 11 Стабилизация холостого хода2, 5 цил. двигатель. Цифровая стабилизация холостого хода, только двигатель 85 кВт с K-Jetron с. Увеличение числа оборотов холостого хода, двигатель 66 кВт с KE-Jetronic и 82 кВт с K-Jetronic. Автоматика времени накаливания турбодизель. 12 Стабилизация холостого хода2, 5 цил. двигатель. Автоматика времени накаливания турбодизель. 13, 14 Подогрев водительского сиденья. 15 Электрический люк вместе с электрическим стеклоподъемником1. Только электрический люк. 16 Электрический люк вместе с электрическим стеклоподъемником1. 17 Адаптер распределителя клемма 75S. 18 Свет дневной езды4. Свет городской езды4. Контроль катализатора4. Независимая работа вентилятора4. 1) Прибор управления занимает 2 гнезда реле. 2) Прибор управления занимает 3 гнезда реле. 3) Автоматический предохранитель при перегрузке выключается и через некоторое время включается. 4) Только на экспорт.

14.2.1.3. Места расположения и идентификация предохранителей

Места расположения и идентификация предохранителей (Audi-80/ 90)

Места расположения и идентификация предохранителей (Audi-80/ 90, 80/
90 Quattro и Купе, начиная с моделей 1989 года выпуска)

• Главная
• Руководства по эксплуатации и ремонту для автомобилей
• Руководства по эксплуатации и ремонту для мотоциклов

Возможные неисправности проводки и способы их устранения

Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:

1. Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
2. Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
3. Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
4. Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.

Основной блок предохранителей

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок предохранителей на автомобиле «Ауди-80»

В эксплуатации находится довольно большое количество автомобилей из семейства AUDI. Они зарекомендовали себя надёжными, комфортабельными машинами. В их оснащении имеется большое количество оборудования, которое использует питание от бортовой сети автомобиля. Для защиты от выхода её из строя используют блок предохранителей. Этот модуль рассчитан на установку 28 защитных приборов, несколько из них запасные.

Для облегчения обнаружения и замены неисправного прибора производителями было принято единое для всех условие обозначения допустимого тока цветовым кодом во всех блоках Ауди.

Этот блок размещают в моторном отсеке Ауди 80. Кроме плавких вставок, в нём установлены электромагнитные реле. Основная цель их установки, уберечь от износа большим током контактов выключателей, подрулевого переключателя, других устройств. Таких реле в модуле 11 штук. Отдельные модификации автомобилей могут вместо электромагнитных реле иметь проволочные перемычки. Поэтому сверяйте схему плавких вставок на крышке своего автомобиля с описанием модуля.

Совет! Нельзя устанавливать взамен перегоревшей плавкой вставки прибор с большим номинальным значением пропускаемого тока.

Если это условие не соблюдать, может выйти из строя дорогостоящее радиоэлектронное оборудование. Отмечены многие случаи возгорания электропроводки из-за этого.

Блок схема предохранителей Ауди 80 б3 схема которого показана ниже, отличается от других, более поздних моделей этого семейства.

Реле в монтажном модуле отвечают за подключение следующих потребителей бортового напряжения автомобиля:

1. Противотуманные фары, задние габаритные огни. В том случае, когда противотуманные фары отсутствуют, будет установлена проволочная перемычка;
2. Второй вентилятор для охлаждения силового агрегата;
3. Включает вентилятор в системе охлаждения двигателя после его остановки;
4. Модуль подключения системы очистки фар;
5. Реле Х контакта;
6. Второй вентилятор (реле) для авто с системой автоматического кондиционирования;
7. Клаксон;
8. Систему сигнализации;
9. Режим прерывистого включения стеклоочистителя;
10. Электрический бензонасос;
11. Первого вентилятора в системе охлаждения.

Блок предохранителей Ауди 80 б3 имеют ещё один модуль, расположенный внутри салона автомобиля. В нем, в зависимости от модификации и комплектации, может быть установлено 18 реле. Часть из них может быть не востребована. Они будут обеспечивать питание следующих потребителей:

1. Система ABS;
2. Сигнализация о не пристёгнутом ремне безопасности;
3. Реле включения внутреннего освещения;
4. Муфта кондиционера;
5. Временно не используется;
6. Головное освещение;
7. Временно не используется;
8. Временно не используется;
9. Временно не используется;
10. Временно не используется;
11. Временно не используется;
12. Реле, подающее обратный ток для электропривода сидений и зеркал заднего вида;
13. Нагрев пассажирского сидения;
14. Нагрев водительского сидения;
15. Электрический привод для люка, стеклоподъёмников;
16. Те же потребители;
17. Не используется;
18. Не используется.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

• На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
• На 5 идет провод усилителя;
• Антенна или подсветка на 6;
• На 7 постоянное питание;
• На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

• 5/6 разъемы – это фронт/правый;
• 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

• Разъемы 1/2 – тыловая акустика;
• В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
• 4/5 – фронтальная акустика;
• 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

• Включаем автомагнитолу;
• На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
• Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
• Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

• После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
• Магнитола должна включиться.

Audi chorus автомагнитола

Резистор

Коробка передач автомобиля ЗИЛ-130 схема переключения. Зил акпп Вышедший из строя резистор печки является довольно распространённой неисправностью среди владельцев автомобилей Audi 80.

При этом устранить такую поломку самостоятельно не так сложно. Тут не обязательно обращаться в автосервис и платить кому-то деньги за сравнительно элементарный ремонт. Вам лишь потребуется новый резистор, а также понимание расположения искомого объекта.

Определить, что на Audi 80 не работает печка именно по причине отказа резистора, не сложно. Явным признаком такой неисправности является включение отопителя исключительно на 4 скорости, в то время как 1, 2 и 3 режимы обдува вентилятора не включаются.

Да, первым делом рекомендуется проверить состояние контактов в блоке управления, а также целостность проводов. Нельзя исключать, что дело в них. Но если проверка не показала никаких проблем в электроцепи, тогда дело в резисторе сопротивления отопителя. Он периодически перегорает, а потому нуждается в замене.

Если говорить о расположении, но резистор вы найдёте непосредственно на электромоторчике печки. Для доступа к нему потребуется открыть вещевой ящик и снять его с рельс. Фактически добраться до резистора предельно просто, если вы умеете снимать бардачок.

Воздуховод отопителя салона

Нужно отключить разъём с проводами и снять резистор с защёлок. Выходит из строя резистор по причине того, что сгорает тепловой предохранитель. Его нужно заменить, чтобы восстановить работоспособность элемента.

Решать автомобилисту, но владельцы Audi 80 обычно используют 2 метода:

• покупают новый резистор и устанавливают его на место старого;
• восстанавливают старый резистор сопротивления путём кустарного ремонта.

Объективно лучшим решением будет покупка нового элемента, который имеет гарантии качества от производителя. Но такой вариант более затратный в финансовом плане

А поскольку многим важно сэкономить, стоит описать вариант с ремонтом и восстановлением резистора

• Здесь можно взять кусочек проволоки. Но вариант не самый лучший. Предпочтительнее использовать простой предохранитель номиналом 10 Ампер;
• С помощью кусачек откусывается старый предохранитель, а на его место прикручивается новый 10-амперный элемент;
• Используя медные провода в защитной оболочке, а также изоленту, соединяются контакты резистора с контактами плавкого предохранителя;
• Далее узел собирается в обратной последовательности;
• Проверяется работоспособность отопителя на всех скоростях.

Опыт автомобилистов показывает, что такая схема ремонта резистора сопротивления печки на автомобилях Audi 80 имеет полное право на существование. Но если вы сомневаетесь, просто купите новый резистор, и поменяйте его согласно инструкции. Это дело буквально на 10 минут вашего времени.

Радиатор системы отопления

Хотя предохранители, реле и резисторы являются маленькими элементами автомобиля, они могут сыграть ключевую роль во многих вопросах. Включая и работоспособность системы отопления на автомобилях Audi 80 в разных кузовах.

Причём проверить состояние рассмотренных компонентов довольно просто. Автопроизводитель предусмотрел удобный доступ к блоку предохранителей, резистору. Даже блок управления отопителем разобрать не так сложно, как некоторым может показаться. Несколько защёлок и крепёжных винтов отделяют вас от него.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салонеМас Моторс

Где искать предохранитель

Электрическая схема автомобиля ВАЗ 2115

Для начала разберёмся с предохранителем печки на Audi 80. Вне зависимости от того, какой кузов актуален для вашей машины, б3 или б4, расположение и схема используются одинаковые.

Искать нужный вам блок следует в подкапотном пространстве. Открыв капот своей Audi, вы увидите там блок предохранителей. Смотреть нужно в район под лобовым стеклом. Учтите, что сразу его можно и не заметить, поскольку блок прикрывается специальной пластиковой крышкой. Это необходимо для защиты от внешних пагубных воздействий в виде мусора и влаги.

В общей сложности в предохранительном блок Audi 80 расположен 31 элемент, а также 4 дополнительных компонента, так называемых запасных. Расположение предохранителей и реле актуально для В4 и В3, потому схему можно считать универсальной.

Здесь же вы найдёте специальный разъём. Его используют в ситуациях, когда требуется подключить тестер или иное диагностическое оборудование для проверки состояния, ошибок и работоспособности бортового компьютера вашей Audi 80.

Разобранный отопитель салона

Если говорить про интересующий нас вентилятор печки, то он располагается под 17 номером и имеет номинал 30 Ампер. При замене используйте исключительно аналогичный компонент с таким же номиналом. Брать предохранители на большее или меньшее количество ампер категорически не рекомендуется.

Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. С обратной стороны указаны соответствующие метки, позволяющие понять, где какой предохранитель или реле, и за что они отвечают.

С процедурой замены перегоревшего элемента также не должно возникать сложностей. Работа предельно простая, если действовать по инструкции и отталкиваться от основных рекомендаций. Замена предохранителя на Audi 80 выполняется в следующей последовательности:

• Для начала выключите двигатель, и поднимите капот. Обязательно уберите минусовую клемму с аккумуляторной батареи автомобиля, чтобы полностью обесточить машину. Снимать и убирать всю батарею вовсе не обязательно. Достаточно снять минус;
• Используя отвёртку, снимите защитную крышку с предохранительного блока. Переверните крышку, чтобы увидеть схему расположения, актуальную для вашего блока. Хотя детального описания там нет, но нанесённые символы вполне позволяют разобраться, где какой предохранитель и реле, а также какие защитные функции они выполняют;
• Также на крышке должен быть закреплён специальный пинцет. Но поскольку Audi 80 является уже довольно старым автомобилем, пинцеты могли затеряться за долгий срок службы. Не стоит пытаться вручную вытащить предохранитель, поскольку можно легко случайно повредить другие плавкие элементы. Лучше использовать нечто вроде пинцета из маникюрного набора, либо небольшие плоскогубцы;
• Извлеките предохранитель электровентилятора печки и визуально проверьте его состояние. Если он оплавился и деформировался, тогда точно вентилятор не включается из-за отсутствия питания, которое оборвал предохранитель;
• Возьмите аналогичный предохранитель с таким же номиналом, и аккуратно вставьте его в гнездо вместо старого элемента защиты электровентилятора печки.

Остаётся лишь проверить отопитель на предмет работоспособности. Учтите, что предохранители не сгорают просто так. Для этого должна быть соответствующая причина. Нужно понять, из-за чего предохранители горят, и устранить неисправность.

Обычно это связано с износом электромоторчика, а также с проблемами в электропроводке. Иногда контакты окисляются, либо же образуются повреждения самих проводов, обрывы и пр. Рекомендуется проверить состояние проводки, ведущей к электромотору печки, и при необходимости заменить их и зачистить все контакты.

Если не устранить причину, новый предохранитель сгорит так же быстро, как и предыдущий. Дальнейшие постоянные замены предохранителей будут совершенно бессмысленными, пока есть причина, способствующая перегрузке электроцепи печки.

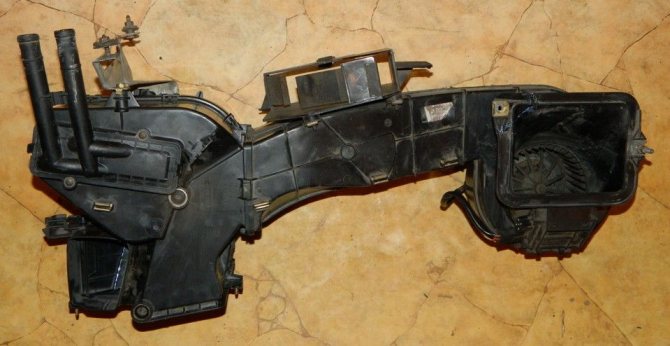

Отопитель салона в собранном виде
