Схема реле и предохранителей лада приора

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

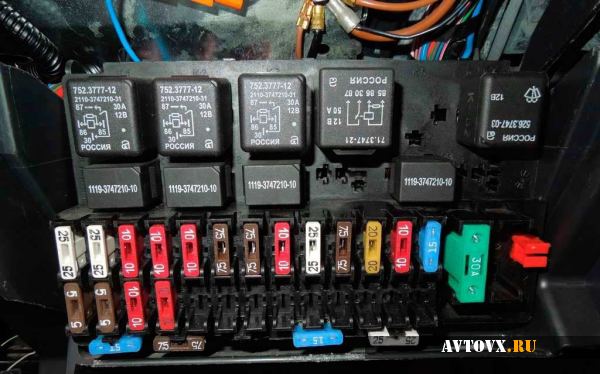

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора) Сила тока, Ампер Защищаемая цепь
F1 25 Электровентилятор системы охлаждения двигателя (Приора)
F2 25 Обогрев заднего стекла (Приора)
F3 10 Дальний свет (правая сторона) (Приора)
F4 10 Дальний свет (левая сторона) (Приора)
F5 10 Звуковой сигнал (Приора)
F6 7.5 Ближний свет (левая сторона) (Приора)
F7 7.5 Ближний свет (правая сторона) (Приора)
F8 10 Тревожный сигнал (Приора)
F9 25 Вентилятор отопителя (Приора)
F10 7.5 Комбинация приборов, освещения салона, стоп сигнал Приоры
F11 20 Стеклоочиститель, обогрев заднего стекла Приоры
F12 10 Вывод № 15 от приборов (Приора)
F13 15 Прикуриватель Приоры
F14 5 Габаритный свет (левая сторона), Приора
F15 5 Габаритный свет (правая сторона), Приора
F16 10 Вывод № 15 системы ABS Приоры
F17 10 Приоры левая
F18 10 Приоры правая
F19 15 Обогрев сидений Приоры
F20 5 Блок управления иммобилизатором Приоры
F21 7.5 Задний противотуманный свет Приоры
F22-30 Резервное место для предохранителей в Приоре
F31 30 Блок управления электропакетом автомобиля Приора
F32 Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Разборка стартера

Разбираем стартер 2110-3708010-02 для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода. Опираем торцевую поверхность коронной шестерни о деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода…

…и ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

Снимаем с вала привода коронную шестерню планетарного редуктора.

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается. При износе щеток меняем щеткодержатель в сборе. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фиксатора держателя пружины…

…вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель. На шестерни планетарного редуктора наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях. Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром. Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Ничего не поделать – придется его достать и разобраться в проблеме. Несмотря на достаточно «грубую» силу, которую стартерный узел «прикладывает» для того, чтобы запустить двигатель, его устройство достаточно сложное и состоит из нескольких достаточно мелких деталей. Так, придется детально разбираться с механизмом реле, потому что в нем тоже могут возникнуть проблемы. Фото детали ниже.

Расположение и работа топливного насоса

Бензонасос в автомобиле Лада Приора действует от электрического привода, который включается после поворота ключа в положение зажигания. Он в течение нескольких секунд подкачивает горючее в топливную систему, чтобы давление в ней достигло 3,7 бар, при этом внутри салона раздается характерное негромкое жужжание. Когда отметка давления достигнута, можно запускать двигатель.

Агрегат работает непрерывно, просто из-за шума мотора звук, издаваемый насосом, уже не слышен. Поддержанием необходимого давления в топливной магистрали занимается специальный регулятор РДТ с перепускным клапаном.

Жужжание бензонасоса слышно в салоне автомобиля потому, что он располагается внутри топливного бака, находящегося под задним сиденьем Приоры. Туда же встроен сетчатый фильтр грубой очистки горючего и датчик уровня с поплавком. Бензин, перекачиваемый насосом, поступает к форсункам по трубке топливной магистрали, сделанной из толстостенной медной трубки.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

  1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
  2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
  3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
  4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Во внутрисалонном блоке расположение предохранителей следующее:

  1. F1 – Электрический вентилятор обдува радиатора (25 А).
  2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
  3. F3 – Правая фара (свет дальний) (10 А).
  4. F4 – Левая фара (свет дальний) (10 А).
  5. F5 – Сигнал (10 А).
  6. F6 – Левая фара (свет ближний) (7,5 А).
  7. F7 – Правая фара (свет ближний) (7,5 А).
  8. F8 – Сигнал «аварийные огни» (10 А).
  9. F9 – Мотор вентилятора печки (25 А).
  10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
  11. F11 – «Дворники», нагрев стекла заднего (20 А).
  12. F12 – 15-я клемма (вывод) приборной панели.
  13. F13 – Предохранитель прикуривателя (15 А).
  14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
  15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
  16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
  17. F19 – Обогрев сидений (15 А).
  18. F20 – Питание иммобилайзера (5 А).
  19. F21 – Противотуманный фонарь задний (7,5 А).
  20. F22-F30, F32 – Резерв (для возможности расширения).
  21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного отопителя (печки).

Почему предохранитель бензонасоса выходит из строя

  • бортового компьютера;
  • реле предназначено для адаптации высоких токов в момент пуска бензонасоса, предохраняя от сгорания, таким образом, неисправность реле приводит к неисправности топливной подачи;
  • предохранителя, расположенного рядом с реле.

Реле меняется без труда. Для этого в дополнительном отсеке нужно открутить его крепление и заменить деталь на новую.

Таким образом, сохраняется работоспособность всех остальных элементов системы. Защита может сработать в любой момент. Причина обычно в скачках тока или в перегреве. В целом выходя из строя на Приора предохранитель топливного насоса, защищает бортовой компьютер от скачков напряжения.

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

  • бортовой компьютер;
  • реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
  • предохранитель, который находится рядом с реле.

Подводя итог, можно отметить несколько важных моментов:

  1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
  2. Предохранитель обеспечивает защиту электроцепи.
  3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Не включается бензонасос при включении питания — бортжурнал Лада Приора Хэтчбек Павел 2009 года на DRIVE2

Всем привет!Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз — такая же фигня! На третий раз бензонасос вовсе не включается…на шестой раз уже педалью газа помогаю и на седьмой раз — завелась!

Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

Полез в предохранители и релюхи.

Но там тоже всё ок! Всё цело и всё щёлкает.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет на телефоне…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет!Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил. Теперь думаю пока прокладку резиновую вырезать, чтоб не защёлкнуть две половинки ключа. Или просто новый ключ купить.

P.S. Спустя неделю я заехал в сервис (по другой проблеме) и рассказал о глюке иммо. Мастер показал горсть таких же неисправных ключей. Не я один с такой проблемой был. Лучше купить новый)

При глюке иммобилайзера пропадает сигнал чека, я просто не вкурсе?

Не пропадает. ИММО на чек не влияет. Но сканер ошибку должен показать.

При глюке иммобилайзера пропадает сигнал чека, я просто не вкурсе?

Не пропадает. ИММО на чек не влияет. Но сканер ошибку должен показать.

То есть пришли с чего начали – сначала сканирование ошибок. Отключение бензонасоса могло приключиться из-за ИММО, из-за выгоревшего канала на мозгах и ещё много из-за чего. Каким боком связано появление плюса на бензонасосе с включением на замке положения «старт» непонятно, но врядли сейчас на этом надо циклиться – автор сам сказал, что сопля включившая насос мотор не возбудила.

Иммо не даёт включиться насосу, но он у вас включается при прокрутке стартером. В принципе исправный двигатель так и должен себя вести. Если на исправной машине включить зажигание, то насос отрабатывает 5 секунд и выключается. Если после этого включить стартер, то ДПКВ начинает отчитывать зубья на шкиву, ЭБУ видит прокрутку двигателя и включает насос, подаёт сигнал на катушки зажигания и форсунки, и машина заводится. Но в вашем случае где то, что то не правильно работает. И это похоже на программный сбой. А это значит что вернее всего мусор в микросхеме еепром. Но надо убедиться и исправить.

То есть пришли с чего начали – сначала сканирование ошибок. Отключение бензонасоса могло приключиться из-за ИММО, из-за выгоревшего канала на мозгах и ещё много из-за чего. Каким боком связано появление плюса на бензонасосе с включением на замке положения «старт» непонятно, но врядли сейчас на этом надо циклиться – автор сам сказал, что сопля включившая насос мотор не возбудила.

Иммо не даёт включиться насосу, но он у вас включается при прокрутке стартером. В принципе исправный двигатель так и должен себя вести. Если на исправной машине включить зажигание, то насос отрабатывает 5 секунд и выключается. Если после этого включить стартер, то ДПКВ начинает отчитывать зубья на шкиву, ЭБУ видит прокрутку двигателя и включает насос, подаёт сигнал на катушки зажигания и форсунки, и машина заводится. Но в вашем случае где то, что то не правильно работает. И это похоже на программный сбой. А это значит что вернее всего мусор в микросхеме еепром. Но надо убедиться и исправить.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

  • плохо качает бензонасос и не создает нужного давления;
  • бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Проверка бензонасоса Лада Калина/Гранта

Если после поворота ключа зажигания нет жужжания бензонасоса, то первое что следует проверить — это предохранитель и реле бензонасоса. В монтажном блоке Лада Калина и Лада Гранта предохранитель бензонасоса — F21 (15А), а реле бензонасоса — К12. Если предохранитель исправен, выполняем следующее:

  1. Включаем зажигание
  2. Снять реле бензонасоса
  3. Подать +12В на контакт №11 диагностической колодки, либо поставить перемычку между 87 и 30 выводами реле
  4. Проверить на слух включение топливного насоса

Если бензонасос не выключился, тогда проверяем:

Проводку и контакты между бензонасосом и колодкой диагностики/реле бензонасоса. Для этого проверяем напряжение на фишке бензонасоса, используя тест-лампу или мультиметр.
Нет соединения бензонасоса с «массой» автомобиля. Подать массу на фишку бензонасоса (находится под задним диваном).
Бензонасос неисправен

Для его проверки подаем +12В напрямую на контакты бензонасоса (Внимание! Остатки бензина могут загореться от искры!).

В редких случаях бензонасос не работает из-за:

  1. неисправности ЭБУ (контроллер)
  2. неисправности в сигнализации

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя Расчетная сила тока, А Цвет корпуса Электрическая цепь
F-1 30 Зеленый Электронный контроллер двигателя
F-2 60 Синий Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3 60 Синий Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4 60 Синий Электрогенератор
F-5 50 Красный Электроусилитель руля (ЭУР)
F-6 60 Синий Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение Расчетный ток, А Назначение защиты
К-1 Реле зажигания (главное реле)
К-2 Реле топливного насоса
F-1 15 Электроцепи блокировки стартера и главного реле
F-2 7,5 Электроцепь контроллера двигателя
F-3 15 Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.. Далее, для того чтобы освободить топливный модуль, проделайте следующее:

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

  1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
  2. Отсоедините провода от насоса.
  3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
  4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

  1. Прокрутите ключ в замке, включив зажигание.
  2. Снимите реле топливного насоса аккуратным движением.
  3. Поставьте перемычку между контактами 30 и 87.
  4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

  1. Проверьте напряжение на фишке насоса при помощи мультиметра.
  2. Проверьте подачу «массы» на фишку насоса.
  3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
