Работа 6 цилиндрового двигателя

4-х цилиндровый

Существуют как рядные, так и оппозитные четырёх цилиндровые двигатели, коленвалы у них выполнены по одной и той же схеме, а порядок работы цилиндров разный. Это связано с тем, что угол между парами шатунных шеек равен 180 градусов, то есть, 1 и 4 шейки находятся на противоположных сторонах со 2 и 3 шейками.

В рядном двигатели применяется порядок работы цилиндров 1-3-4-2 — это самая распространённая схема работы, так работают практически все машины, от Жигулей до Мерседеса, бензиновые и дизельные. В ней последовательно работают цилиндры с расположенные на противоположных сторонах шейках коленвала. В данной схеме можно применить последовательность 1-2-4-3, то есть поменять местами цилиндры, шейки которых расположены на одной стороне. Используется в 402 двигателе. Но такая схема встречается крайне редко, в них будет другая последовательность в работе распредвала.

Оппозитный 4-х цилиндровый двигатель имеет другую последовательность: 1-4-2-3 либо 1-3-2-4. Дело в том, что поршни достигают ВМТ одновременно, как с одной стороны, так и с другой. Такие двигатели чаще всего встречаются на Субару (у них почти все оппозитники, кроме некоторых малолитражек для внутреннего рынка).

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

-расположение цилиндров двигателя: однорядное или V-образное; -количество цилиндров; -конструкция распредвала; -тип и конструкция коленвала.

Читать дальше: Масло transmax dex iii multivehicle

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ.

Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее.

Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного двигателя 360° .

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180°, ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120° ).

Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90° ).

Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .

То есть если в 1 цилиндре происходит рабочий цикл, то через 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.

Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Особенности работы дизеля

Работа дизельного двигателя будет выглядеть так:

1. во время движения поршня в нижнее положение осуществляется приток чистых воздушных масс в цилиндры;
2. при движении поршня вверх происходит нагрев этого воздуха;
3. в высочайшей точке создается большая степень сжатия, вследствие чего температура может доходить до 800-900 градусов Цельсия;
4. при прохождении самой верхней точки осуществляется впрыск топлива в камеры под сильнейшим давлением. В итоге оно соприкасается с раскаленными воздушными массами и происходит воспламенение.
5. под действием горения происходит рост давления в цилиндре, передающего момент, что и создает шум такого двигателя.

Благодаря указанной схеме дизельному мотору вполне достаточно небогатой смеси топлива. Стоимость подобного топлива невероятно низка, что объясняет его неприхотливость, а также экономичность. К тому же коэффициент полезного действия, а также крутящий момент выше, чем у мотора на бензине.

Но у дизеля есть и определенные минусы:

1. вибрация и определенная шумность;
2. определенные затруднения при холодном пуске;
3. относительно невысокая мощность, но это вряд ли можно отнести к современным моделям.

Порядок работы

Описанные этапы составляют рабочий цикл четырехтактного бензинового двигателя. Нужно понимать, что каких-либо строгих соответствий между тактами и процессами в поршневых двигателях нет. Это легко объяснить тем, что при эксплуатации силового агрегата фазы газораспределительного механизма и то, в каком состоянии находятся клапаны, будет накладываться на движения поршней в различных моторах совершенно по-разному.

В любом цилиндре рабочий цикл четырехтактного карбюраторного двигателя протекает именно таким образом. Каждая камера сгорания в двигателе нужна для вращения единственного коленчатого вала, воспринимающего усилие от поршней.

Это чередование называют порядком работы. Такой порядок задается на этапе конструирования силового агрегата через особенности распределительного и коленчатого валов. Он не изменяется в процессе эксплуатации механизма.

Реализация порядка работы осуществляется чередованием искр, которые поступают на свечи от системы зажигания. Так, четырехцилиндровый мотор может работать в следующих порядках – 1, 3, 4, 2 и 1, 2, 4, 3.

Обслуживание и ремонт

Автомобиль и агрегаты рассчитаны на проведение регламентного обслуживания через 1,5-2,5 тыс. км пробега. Дополнительное обслуживание проводится через каждые 7,5-12,5 тыс. км пути. Также рекомендуется проводить ежедневный осмотр узлов грузовика и выполнять доливку жидкостей.

Из-за простой конструкции ремонт двигателя ГАЗ-52 не требует специального оборудования и инструмента. Проблемой является отсутствие качественных запасных частей, поскольку выпуск моторов прекращен более 25 лет назад. Неисправное навесное оборудование оригинальной конструкции меняется на новое, позаимствованное у 8-цилиндровых моделей.

Как отрегулировать клапана

Регулировка клапанов осуществляется по алгоритму:

• Довести поршень 1 цилиндра до верхней мертвой точки. Для определения точки используются метки и шарик, запрессованный в поверхность маховика. Необходимо совместить шарик и штифт, имеющийся на картере.
• Демонтировать боковые защитные крышки механизма.
• Настроить зазор в выпуске, который должен быть равен 0,28 мм. При этом необходимо придерживаться порядка регулировки — 1, 3 и 5 цилиндр. Для изменения расстояния используется вращение регулировочного элемента при ослабленной контргайке.
• Не отпуская вала, настроить впускные клапаны, зазор составляет 0,23 мм. Порядок регулировки — 1, 2 и 4 цилиндр.
• Сделать 1 оборот коленчатого вала и по аналогии настроить выпускные клапаны 2, 4 и 6 цилиндра. Затем отрегулировать впускные клапаны в 3,5 и 6 цилиндрах.
• Затянуть контргайки и вернуть на место снятые крышки люков.

Как выставить зажигание

Для установки зажигания на ГАЗ-52-04 необходимо:

• Поставить коленчатый вал в положение, соответствующее верхней мертвой точке в 1 цилиндре.
• Демонтировать крышку с распределителя, снятого с двигателя.
• Провести замер и отрегулировать зазор между контактами прерывателя.
• Отвернуть крепление и сместить специальную пластинку до положения, отмеченного цифрой 0.
• Провернуть ротор до положения, при котором пластина встанет напротив клеммы 1 цилиндра.
• Установить корпус распределителя на штатное место. При этом выступ приводного вала должен войти в ответный паз, выполненный на деталях масляной помпы. Зафиксировать детали штатными креплениями.
• Ослабить винт и повернуть корпус по часовой стрелке до момента замыкания контактов.
• Выставить зажигание при помощи лампочки, подсоединяя ее к катушке зажигания и проводу, идущему к распределителю. Корпус фиксируется в точке, соответствующей началу включения нити.

Как настроить карбюратор

Регулировка карбюратора на ГАЗ-52-04 выполняется на прогретом моторе после тщательной настройки системы зажигания. В конструкции карбюратора используются 2 камеры, которые оснащены индивидуальными винтами холостого хода. При вкручивании деталей происходит обеднение смеси, при выворачивании — обогащение.

Перед началом настройки требуется завернуть до упора оба винта, а затем отпустить на 2 оборота. Затем выполняется запуск двигателя и производится настройка минимальных устойчивых оборотов при помощи дополнительного винта, являющего ограничителем хода заслонок. После этого поочередно вращают винты камер, добиваясь наибольших оборотов коленчатого вала. После получения одинаковых характеристик камер следует снизить обороты при помощи упорного винта блока заслонок.

Как регулируется сцепление

Для работы сцепления необходимо поддержание зазора в пределах 4 мм между кромками оттяжного рычага и выжимным подшипником. Данный размер обеспечивается при свободном ходе вилки и педали управления в пределах 6-7 и 35-45 мм соответственно. Замеры производятся на заглушенном двигателе. Если зазор уменьшен, то это приводит к повреждению элементов узла, который придется разбирать и ремонтировать.

Регулировка сцепления на ГАЗ-52-04 выполняется при помощи изменения длины штока, соединяющего рычаг выключения сцепления с выступом на педали. Для регулировки используется вращение специальной гайки. Одновременно рекомендуется проводить смазку подшипника при помощи поворота корпуса масленки на 1 оборот.

Каков порядок работы цилиндров в двигателе ВАЗ 2109?

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.
5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Источники

• avtozam.com/vaz/2109/poryadok-raboty-tsilindrov/
• navaze.ru/108-poryadok-raboty-cilindrov-vaz-2109.html
• vaz2109.net/ekspluatatsiya-avtomobilya/poryadok-raboti-cilindrov-vaz-2109.html
• ladaautos.ru/vaz-2109/kakoj-poryadok-raboty-cilindrov-vaz-2109.html

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

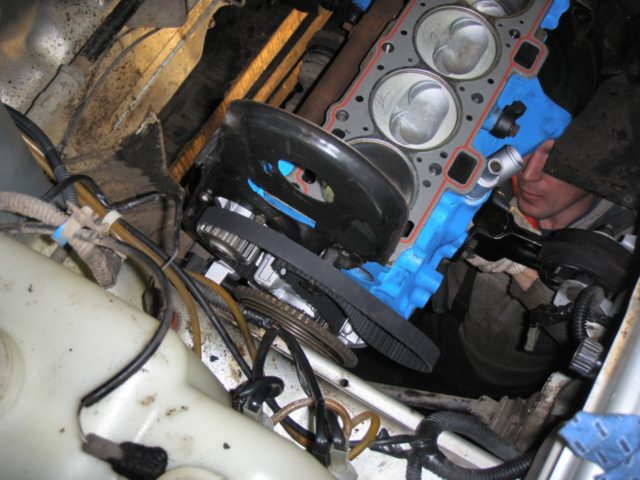

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Порядок работы цилиндров двигателя разных авто

Ноя 6 2014

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

Информация о порядке работы цилиндров двигателя авто непременно понадобится в том случае, если нужно будет подключить высоковольтные провода или трубопроводы в дизельном агрегате.

В таких случаях добраться до станции техобслуживания бывает порой попросту невозможно, а знаний о том, как работает двигатель не всегда достаточно.

Порядок работы цилиндров двигателя – теория

Порядком работы цилиндров называют последовательность, с которой происходит чередование тактов в разных цилиндрах силового агрегата.

Данная последовательность зависит от следующих факторов:

• количество цилиндров;
• тип расположения цилиндров: V-образное либо рядное;
• конструкционные особенности коленвала и распредвала.

Особенности рабочего цикла двигателя

То, что происходит внутри цилиндра, называется рабочим циклом двигателя, который состоит из определенных фаз газораспределения.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов.

Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора.

Двигатель работает максимально равномерно при наименьшем промежутке воспламенения. Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров двигателей разных автомобилей

У разных версий однотипных моторов цилиндры могут работать по-разному.

Для примера можно взять двигатель ЗМЗ. Порядок работы цилиндров 402 двигателя выглядит следующим образом – 1-2-4-3.

Но, если говорить о порядке работы цилиндров двигателя 406, то в данном случае он составляет 1-3-4-2.

Нужно понимать, что один рабочий цикл четырехтактного мотора по длительности равен двум оборотам коленчатого вала. Если использовать градусное измерение, то он составляет 720°. У двухтактного двигателя он равен 360°.

Колена вала расположены под специальным углом, в результате чего вал постоянно пребывает под усилием поршней.

Данный угол определяется тактностью силового агрегата и числом цилиндров.

• порядок работы 4 цилиндрового двигателя со 180-градусным интервалом между воспламенениями может составлять 1-2-4-3 либо 1-3-4-2;
• порядок работы 6 цилиндрового двигателя с рядным расположением цилиндров и 120-градусным интервалом между воспламенениями выглядит так: 1-5-3-6-2-4;
• порядок работы 8 цилиндрового двигателя (V-образный) – 1-5-4-8-6-3-7-2 (90-градусный интервал между воспламенениями).

В каждой схеме двигателя, независимо от его производителя, порядок работы цилиндров начинается с главного цилиндра, отмеченного номером 1.

Наиболее вероятно, информация о порядке работы цилиндров двигателя автомобиля, не будет очень актуальной для вас.

Желаем успехов в определении порядка работы цилиндров мотора вашей машины.

webavtocar.ru

Двигатель УМЗ-417 | Ремонт, характеристики, тюнинг, ресурс

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	78.2*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход топлива, л/100 км — город — трасса — смешан.	14.58.4 10.6
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-4015W-30 15W-4020W-30 20W-40
Сколько масла в двигателе	5.8
Замена масла проводится, км	10000
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике н.д.

150

Тюнинг — потенциал — без потери ресурса н.д. н.д.

Двигатель устанавливался УАЗ БуханкаУАЗ 469 Бобик

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки. Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Неисправности двигателей УМЗ 417

По части проблем и неисправностей, мотор на 100% аналогичен ЗМЗ-402. Вибрации, дергания, перегрев, стуки, регулировка клапанов каждые 10.000 км и много других прелестей никуда не делись и ждут не дождутся вас. Детально о проблемах мотора читаем ТУТ.Подводя итог, УМЗ-417 такой же старый по конструкции, как и все остальные родственники мотора 21-й Волги, включая сменщика 417-го — УМЗ-421.

Тюнинг двигателя 469 / Буханки УМЗ-417

Атмосферный УМЗ 417

Вариантов как увеличить мощность двигателя УМЗ-417 карбюратороного не так много, но кое что сделать можно. Для начала нужно отбалансировать ЦПГ и коленвал с маховиком, ставим головку от 421-го мотора, либо на стандартной повышаем степень сжатия до 8.2 под 92 бензин, отфрезеровав ГБЦ до высоты 95мм. Распредвал ОКБ Двигатель или подобные, для верхового мотора нужен вал с фазой пошире (слишком широкий вал брать бессмысленно т.к. ШПГ слишком тяжелая для высоких оборотов), нужны низы, соответственно, ставим узкофазный. Точим выпускные каналы до 39мм и ставим клапаны от УМЗ-421. Устанавливаем выпускной коллектор от 421 двигателя, выпускную трубу диаметром 51мм. В разультате всех преобразований получим чуть более 100 л.с. Чтоб повысить отдачу до 110 и более л.с., нужно делать портинг ГБЦ, шлифовать камеры сгорания, точить каналы, облегчать тяжелую тракторную поршневую, коленвал, балансировать, фрезеровать головку до высоты 94мм под 95 бензин. Дальше повышать некуда, турбонаддув без переделки на впрыск не встанет, переделка стоит неадекватно дорого и дешевле ставить изначально инжекторный УМЗ-421. Турбировать УМЗ-417 с мокрыми гильзами небезопасно, мотор слишком хлипкий и не переживет давление. Для наддува, как минимум, нужен 421-й движок с запрессоваными гильзами.

РЕЙТИНГ ДВИГАТЕЛЯ: 3-

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Читать дальше: Датчик холостого хода ланцер 9

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Грузовые двигатели с маркировкой V8 от ЗМЗ

Первым представителем и легендой 8-ми цилиндрового двигателя от ЗМЗ является 511-й или ГАЗ-53. Он схожий по конструкции с 402-м мотором. Эти силовые агрегаты устанавливались на легендарные грузовые автомобили ГАЗ 53.

Технические характеристики ЗМЗ 511/513:

Наименование	Характеристика
Завод производитель	ГАЗ
Марка двигателя	ЗМЗ
Модель	53, 511
Объем	4,3 литра (4250 см куб.)
Количество цилиндров	8
Конфигурация	V
Количество клапанов	16
Охлаждение	Жидкостное
Мощность	115 л.с.
Блок и головка, исполнение	алюминий
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Топливо	А-76, А-80, Газ
Диаметр стандартного поршня	92 мм
Ход поршня	80 мм
Питание	Карбюратор К-126, К-126Б, К-126М

Кроме 53-й модели движок получил широкое распространение на такие не менее известные модели, как 66-й Газон, ГАЗ 3307, а также при самостоятельной установке и ЗИЛ-130. Это V-образный силовой агрегат, который имеет некоторые характерные отличия — специфический поддон, большой воздушный и масляный фильтр. Его аналог 513 отличается только увеличенным весом на 275 кг.

Последний представитель бензиновых силовых агрегатов производства ЗМЗ становится двигатель с маркировкой 523, который предназначен для установки на грузовые автомобили ГАЗ-3307 и автобусы ПАЗ. Это 8-цилиндровый V-образный мотор с повышенными техническими характеристиками.

Двигатель сам по себе дешёвый, а за счёт простой конструкции, неприхотливый в обслуживании. Но, в связи с большим расходом горючего, считается, что данный движок морально устарел, поскольку в связи с высокой стоимостью ГСМ, его эксплуатация экономически нецелесообразна.

Устройство системы зажигания ГАЗ-53

Возможные неисправности СЗ: признаки и причины

Инструкция по настройке зажигания

Видео «Настройка зажигания по лампочке»

Комментарии и Отзывы
