Регулируем развал-схождение своими руками: пошаговая инструкция

Что такое развал-схождение

Шасси транспортного средства соединены с кузовом
через подвеску, призванную смягчать удары от неровной дороги. Для не жесткой
фиксации ступицы со стойкой используются шаровые опоры, ШРУС и рычаги. В
переднюю часть подвески интегрированы рулевые тяги, обеспечивающие управление
машиной.

Сход-развал
— это заводская установка углов колес к кузову авто, состоящая из трех величин.

Рассмотрим их подробнее.

Развал

Развал колес автомобиля — это положение
боковой плоскости шины к оси по вертикали. Можно перефразировать проще — по
правильно отрегулированному развалу видно, что колесо стоит на дороге ровно, т.
е. строго перпендикулярно земле. Такой угол называется нулевым и закладывается
производителем с завода. Допускаются незначительные отклонения до 0º30 мин.

Схождение

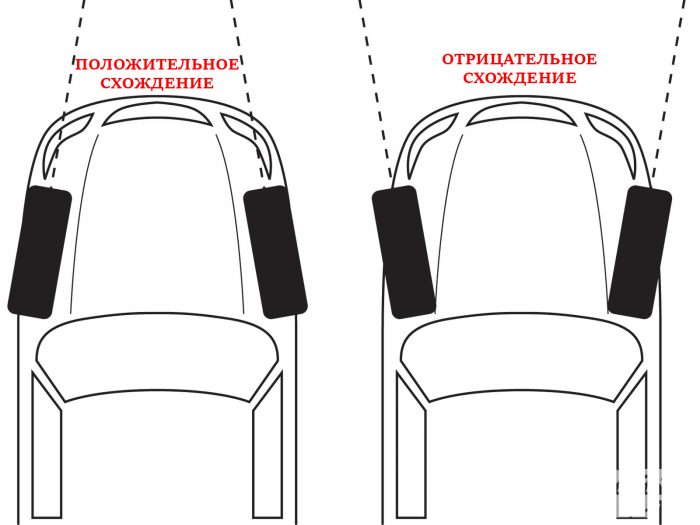

Схождение колес — это второй параметр,
сказывающийся на маневренности авто и ресурсе покрышек. Под ним подразумевается
положение шины кпереду ТС, если смотреть на авто сверху. Оптимально, чтобы
покрышки находились строго параллельно друг к другу.

Кастор

В понятие развал-схождения колес заложен еще и
кастор. Под ним подразумевается угол оси поворота колеса, измеряемый от
вертикальной линии. Чаще всего он положительный (намеренно наклонен в сторону
водителя), чтобы после проезда поворота руль выравнивался самостоятельно. В
большинстве серийных автомобилей этот параметр заложен с завода и его
регулировка не предусмотрена. Но на отдельных моделях машин можно задать любое
положение для повышения маневренности.

Угол оси поворота колеса — кастор

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

• телескопическую линейку для проверки сход-развала;
• мел;
• шнур с отвесом;
• стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Когда углы нарушены

Такое авто может подвести владельцы в любой момент. К примеру, если ехать по сухому асфальту еще можно, то при необходимости двигаться по мокрому или скользкому участку машина может ехать, куда ей захочется. Ее постоянно нужно удерживать, корректировать при движении. При этом автомобиль становится источником серьезного риска не только для водителя и пассажиров, но и для других авто и пешеходов.

Мало кто задумывался над строчками из сводок о ДТП, где пишут, что водитель не справился с управлением и выехал на встречную полосу. Чаще всего это следствие неверных углов установки колес. В Европе проверка углов сход-развала – это обязательная процедура при прохождения технического осмотра.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

• схождение (Toe-in);
• развал (Gamber);
• кастер (Caster);
• продольный угол;
• поперечный угол;
• угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

• на повышенный износ шин;
• управляемость при повороте;
• дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

• деформирован рычаг вследствие наезда на препятствие;
• разрушены сайлентблоки;
• поломана пружина;
• деформирована стойка амортизатора (система Макферсон);
• деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

• эксцентричные болты;
• регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Оборудование

Все необходимые регулировки можно выполнять в гараже с помощью подручных средств, если нужно быстро сделать сход-развал после замены шаровых. Для точной регулировки в гараже понадобится отвес, транспортир и линейка. Но лучше воспользоваться услугами СТО. Там более точное и современное оборудование для схода-развала.

Раньше у гаражных мастеров пользовалась популярностью специальная линейка для регулировки схождения. Она и сейчас кое-где применяется – это удобно и не требует особых навыков. Линейка эта пользовалась популярностью еще и потому, что ее можно было изготовить из всего, что есть под руками.

Зачем нужен \»Сход-развал\» на автомобиле?

Для человека, давно управляющего автомобилем, ответ на этот вопрос известен. Кто хоть раз в жизни поездил на автомобиле с нормально отрегулированным \»сход-развалом\», тот в дальнейшем лучше чувствует автомобиль на дороге и малейшие отклонения углов от нормы. Человек должен отдыхать за рулем и получать удовольствие от вождения. Углы установки колес для того и были придуманы инженерами, чтобы мы с вами в полной мере могли чувствовать себя на дороге комфортно и самое главное — безопасно.

Автомобиль с правильно отрегулированными углами установки колес имеет:

1. хорошую курсовую устойчивость (отклонения от прямолинейного движения минимальны);
2. отличную управляемость;
3. маневренность;
4. комфорт при движении;
5. меньшую склонность к заносам и опрокидыванию в экстремальных ситуациях;
6. хороший накат;
7. экономию топлива;
8. минимальный износ шин.

Автомобиль с сильно нарушенными углами, напротив, может подвести Вас в любой момент. Например, при движении по сухому асфальту вроде бы все нормально, но стоит только внезапно попасть на мокрый или скользкий участок дороги, и ваш автомобиль может вдруг поехать туда, куда вам совсем не хотелось бы. Автомобиль постоянно приходится \»ловить\»(корректировать) на дороге. При этом он становится постоянным фактором повышенного риска не только для водителя, но и для окружающих машин и пешеходов. Вы никогда не задумывались над скупыми строками сводок ДТП, в которых часто звучат фразы, наподобие: \»…не справился с рулевым управлением, очутился на встречной полосе дороги…\» и т.п.? В большинстве случаев это является последствием неправильно отрегулированных углов установки колес. Во всех европейских странах проверка углов установки колес является обязательным пунктом при проведении обязательного технического осмотра.

Еще один важный момент. При покупке подержанного автомобиля (желательно до оформления сделки) мы рекомендуем проверить его на предмет \»геометрии\» ходовой части, так как не секрет, что большинство машин на продажу являются битыми в прошлом. А внешний вид бывает очень часто обманчив. Попадаются даже автомобили собранные из двух половинок, причем сваренные не самым лучшим образом.

Когда необходимо проверять углы установки колес (сход-развал)?

1. После ремонта ходовой части:

• замена рулевых тяг;
• замена рулевых наконечников;
• замена шаровых опор;
• замена маятникового рычага;
• замена рулевого редуктора (рулевой рейки);
• замена рычагов подвески;
• замена сайлентблоков (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена пружин (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена стоек и амортизаторов (после замены происходит изменение клиренса автомобиля, что влечет за собой изменение углов установки колес).

2. После проведения любых работ по изменению клиренса автомобиля:

• установка проставок или утолщенных резинок под пружины подвески;
• установка более коротких или более высоких, либо усиленных пружин подвески;
• изменение клиренса, связанное с заменой аммортизаторов.

3. Появился увод автомобиля в сторону или руль изменил свое положение при движении по прямой.

4. Автомобиль плохо держит дорогу (рыскает), приходится его \»ловить\».

5. Автомобиль \»тупой\» в управлении. Реакции на движения рулем запоздалые. Тугой или слишком легкий руль.

6. При торможении автомобиль тянет в сторону или стремится развернуться на скользкой дороге (при отсутствии неисправностей тормозной системы).

7. При жестком наезде на препятствия, сопровождавшимися погнутостью дисков, пробоем подвески до упоров.

8. Повышенный износ шин.

9. Если у вас разный радиус разворота влево и в право, и Вы хотите выровнять его (иногда это сопровождается задеванием колес за подкрылки при вывернутом руле до упора).

10. Плохой самовозврат руля при выходе автомобиля из поворота.

11. После обкатки нового автомобиля, или если вы недавно купили подержанный автомобиль.

12. Пробег с момента последней регулировки углов установки колес составляет более 15 тыс. км.

13. После сезонной смены шин на автомобилей (\»переобувке\» на летнюю либо зимнюю резину).

Углы установки колес, на что влияет это значение

Ко

нструктивно подвеска большей части автомобилей имеет возможность регулировать сход-развал. Эта процедура необходима для того, чтобы по завершении замены, настройки деталей, человек за рулем машины получал удовольствие при поездке от правильно установленных передних колес. Кроме того, это один из важных факторов, определяющих безопасность движения. Специалисты при разработке проекта подвески передних, задних колес учли, что после каждого ремонта или замены изделий этого узла требуется регулировать углы наклона. Производителем заложены возможные отклонения от заданных параметров, имеющие минимальные значения, выражающиеся в единицах, долях угловых секунд. Обычно инженеры автомобильного производства говорят о нескольких углах установки. Они оказывают большое, а, точнее, решающее значение на динамику, управляемость и экономичность при эксплуатации машины.

Их перечень выглядит следующим образом:

1. развал;
2. сход (схождение);
3. кастер и др;

Первый параметр представлен в виде угла наклона колес относительно полотна дороги. Он бывает положительный (верхняя сторона ската направлена вверх и наружу) и отрицательный (верхняя часть его наклонена внутрь). Каждое из этих положений имеет плюсы, минусы. Правильный наклон передних колес, нужен для обеспечения хорошего сцепления с дорожным покрытием и стабильного управления. Угол схождения надо понимать, как разницу расстояний, измеряемых по нижним и верхним точкам колес. Признаком отклонения от регламентируемых производителем показателей бывает ускоренный сильный износ, ведущий к частой замене покрышек и увеличению расхода топлива. Схождение измеряется в миллиметрах, а также градусах/минутах. Кастер — продольный угол наклона шкворня, он нужен для стабилизации управления и самовыравнивания колес.

Признаки нарушения регулировки

Если у вас новый автомобиль, его балансировка проводится еще на заводе, потому сразу же из салона есть в автосервис нет необходимости.

Обычно разбалансировка развал-схождения появляется в результате тех или иных действий со стороны водителя. Но нельзя исключать и естественный износ авто.

Есть несколько симптомов, позволяющие четко понять, что развал-схождение сбился, и нужно делать корректировку:

• Когда машина входит в поворот, колеса начинают издавать визг;
• При движении по прямой машина начинает отклоняться в сторону. Смещение может происходить влево и вправо;
• Отпуская руль, машину может начать тянуть в какую-то сторону;
• Наблюдается ускоренный износ покрышек.

Заметив один или несколько подобных симптомов, обязательно стоит проверить развал и схождение. Не исключено, что проблема кроется и в подвеске. В любом случае диагностика нужна.

Что такое развал-схождение колес?

Два параметра настройки подвески, от которых зависит устойчивость автомобиля на дороге и его управляемость, называют развалом и схождением. Они характеризуются положением передних и задних колес автомобиля относительно друг друга и поверхности дороги, а формируются из линейных и угловых величин.

Схождение

Это величина угла между линией направления движения и плоскостью вращения колеса. Схождение может измеряться как в миллиметрах (разница расстояний между задними и передними кромками колес), так и в угловых величинах.

Расположенные строго по направлению движения колеса, параллельные друг другу имеют нулевой угол схождения. Если расстояние между передними точками колес меньше, чем между задними (повернуты внутрь) – положительный угол схождения колес. Наоборот, отрицательное схождение.

От схождения колес зависит острота реакции на вращение рулевого колеса, предсказуемость траектории движения ТС. Данный параметр нужен для снижения увода автомобиля.

Правильное значение схождения – положительный либо нулевой угол, в противном случае настройка осуществлена неверно.

Развал

Это угол, отражающий величину отклонения центральной плоскости колеса от вертикального положения. Т.е. на сколько градусов «развалены» колеса транспортного средства, и в какую сторону (наружу или внутрь).

Угол развала колеса, расположенного строго перпендикулярно к поверхности дороги равняется 0. Если расстояние между верхними точками колес на одной оси немного больше, чем между нижними точками – положительный угол. Подобное положение колес подходит для нагруженных ТС, а для легковых автомобилей применятся в основном для специализированных трасс.

Отрицательным угол считается, когда колеса наклонены внутрь, к центру оси машины. Такое положение колес улучшает управляемость автомобиля при вхождении в крутые повороты.

Стоит понимать, что номинальное значение развала зависит от конструктивных особенностей и вида подвески. Для подвесок Макферсон преимущественно выставляют отрицательный либо нулевой угол. В некоторых ситуациях настраиваются индивидуальные значения (например, для спортивных авто), но только, когда человек знает, что и для чего он делает.

Регулировка углов

Следует понимать, что произвести диагностические и регулировочные работы возможно только на специальном диагностическом стенде, так как особенно на современных автомобилях допуски определяются в минутах и имеют диапазон не более половины градуса, что определить на глазок практически нереально.

На данный момент существует несколько типов диагностических стендов:

• световые;
• лазерные;
• компьютерные.

Наиболее точными являются компьютерные стенды, имеющие четыре диагностические считывающие головки, устанавливаемые на каждое колесо, донные которых выводятся на монитор и показывают полную реальную картину положения всех четырех колес

Особенно это важно для диагностики автомобилей с полностью независимой подвеской, у которых на задней оси расположены узлы регулировки схождения и развала

Нередко именно на таких стендах легко определяется перекос поперечных осей и деформация задней балки или чулка моста, что сделать на световом или лазерном стенде весьма затруднительно, а определить осевой перекос автомобиля практически невозможно.

Стоит отметить, что регулировка производится только на технически исправном автомобиле, ходовая часть которого не имеет каких-либо люфтов. Давление в шинах обязательно должно быть установлено в соответствии с техническими требованиями завода изготовителя.

Необходимость регулировки углов колес ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

• При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
• Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
• Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
• На большой скорости машину бросает из стороны в сторону;
• Появился повышенный шум резины во время движения.

Что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

• Через каждые 15-20 тыс. км пробега;
• После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

1. При покупке подержанного авто с рук;
2. После удара подвески или наезда на какое-либо препятствие;
3. При прохождении первого технического обслуживания после покупки ;
4. После обкатки машины;
5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Процесс выполнения схода развала.

При выполнении схождения колес, учитываются три основных момента — угол развала, схождение и кастер.

Что такое угол развала?

Развал колес отвечает за сцепление машины с дорогой и правильного управления ей. Неправильный угол может привести к стиранию боковин покрышек с той или иной стороны. Также следствием его становится не стабильное управление движением. Развал это завал колеса вглубь кузова или снаружи. Он измеряется в градусах. В идеале развал должен быть равен 0. Но на некоторых марках(например bmw) с завода идет небольшой отрицательный развал.

Что такое схождение?

Схождение колес автомобиля представляет собой разницу между расстояниями, измеряющимися по передним, а также задним кромкам дисков. При этом плоскость измерения горизонтальная. Если колеса установлены параллельно друг другу, то схождение их считается равным 0. Этот параметр может измеряться как в милиметрах, так и в градусах. Неправильное схождение колес авто также ведет к чрезмерно быстрому износу покрышек и плохому управлению.

Что такое кастер?

Главной его задачей является необходимость улучшать стабильность управления. Такой параметр, как кастер принято измерять в градусах. Некорректный угол этого параметра вызывает трудности  и проблематичность во вращении рулевого колеса Для измерения берется проекция оси и вертикаль поворота колеса. При этом проекция берется на вертикальную плоскость, прилегающую через ось действия тяги. Угол между вертикалью и проекцией и есть кастер.

Лучшие инструкторы по вождению:

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Александр
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Олег
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Татьяна
МКПП: Chevrolet Lanos АКПП: Kia SpectrОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Что такое развал-схождение?

На износ резины больше влияет схождение колёс — угол между плоскостью вращения колёса и линией направления движения. Схождение измеряют в градусах, определяя величину угла между плоскостями или в миллиметрах, высчитывая разницу между передними и задними точками колёс одной оси.

Первый признак неправильных углов схождения — визг резины при поворотах.

Развал колёс. Развал — это угол, показывающий положение колёс по отношению к поверхности дороги при взгляде на автомобиль спереди. Развал позволяет выяснить, как сильно отклонены колёса от своей вертикальной плоскости. При «нулевом» развале они не отклоняются ни внутрь, ни наружу. Износ шин в таком случае минимален.

Развал влияет на курсовую устойчивость и управляемость автомобиля, обеспечивая контакт шин с дорогой. Углы развала должны быть одинаковы с обеих сторон, иначе при движении машина будет отклоняться в сторону.

Непредсказуемость при вхождении в повороты, повышенный износ шин, «расхлябанная» подвеска, снижение манёвренности — все это повышает риск серьёзного ДТП. Развал и схождение колёс могут нарушиться после наезда на препятствие, повреждения диска, ремонта ходовой части. Отрегулированное положение колёс важны для устойчивости автомобиля на дороге — меньше склонность к опрокидыванию и заносу в экстремальных ситуациях, управление становится легче.

Каким может быть кастор

Крутой (малый) угол кастера

• Увеличивает поворачиваемость при накате и торможении на повороте. От степени вертикальности угла зависит резкость захода на поворот.

• Повышает эффективность подвески. Чем ближе к вертикали угол поворота колес, тем надежнее передняя подвеска защищена от излишнего трения при движении по неровной дороге.

• Уменьшает поворачиваемость при ускорении на выходе из поворота. Вертикально ориентированный угол вызывает меньшее изменение развала колес.

• Снижает самоцентрирование колес. Регулируя сход-развал, следует помнить, что вертикальный кастер нестабилен по причине отсутствия силы, заставляющей колеса поддерживать строго прямое направление.

Пологий (большой) угол кастера

• Снижает поворачиваемость при накате и торможении на входе в поворот. Чем больше угол, тем меньше отклоняются колеса.

• Увеличивает поворачиваемость при ускорении на выходе из поворота. Большой наклон угла кастера вызывает более эффективный развал при повороте передних колес. Если сход-развал предусматривает пологий угол кластера, повысится сопротивляемость центробежной силе.

• Увеличивает самоцентрирование колес. При этом увеличивается стабильность на прямых участках.

Нужен ли сход-развал после замены рычагов?

Вот мы подошли к последнему элементу подвески автомобиля, и это рычаг. Рычаг является основной часть подвески наравне со стойками и поворотным кулаком. Рычаг задает развал автомобильных колес.

От того, как рычаг будет выпирать, зависит то, в какую сторону будет выгибаться нижняя часть колес. После замены рычагов, настройка развал схождения является обязательной, но только в автомобилях, в которых данная процедура предусмотрена. К примеру, авто марки Рено не имеют в настройках подвески регулировку развала колес. У них регулируется только схождение. Впрочем, у них и шаровая отдельно от рычага никогда не меняется.

Регулировка развала в данном случае выполняется путем подкладывания специальных шайб между рычагом и подрамником автомобиля. Они разной толщины и влияют на выпирание рычага от кузова.

Вообще, если вы не знаете свой автомобиль настолько хорошо, то вместо регулировки можно выполнить проверку развал-схождения, которая стоит не очень-то и дорого. В любом случае, не прогадаете. А уже на основании полученных результатов можно принимать решение о том, делать развал самому или доверить профессионалу.

Определяемся с формулировками

Показатель развала колёс

Угол развала колёс – это величина угла, образованного вращающейся плоскостью колеса и его условной вертикалью.

От величины данного показателя зависит, в каком положении будут находиться колёса автомобиля при прохождении поворотов, и, соответственно, насколько чётко машина будет проходить поворот.

Различают отрицательное и положительное значение данного показателя: в первом случае верхняя плоскость колеса является внутренней относительно плоскости его вращения, во втором случае она соответственно будет находиться с наружной стороны.

Показатель схождения колёс

Показатель угла схождения колёс определяется как величина между вектором направления движения машины (если смотреть на неё сверху) и плоскостью, в которой происходит вращение колёс. От этого значения будет зависеть, насколько транспорт управляем и стабилен на дороге.

Принцип работы сайлентблоков

Сайлентблоки — это резинометаллические шарниры, являющиеся связующим элементом ходовой системы. Они гасят возникающие колебания, препятствуя их распространению, а также дают определенную степень свободы соединяемым между собой деталям. Это один из самых важных элементов подвески автомобиля, требующий замены в случае своей неисправности. Сайлентблок состоит из трех частей: двух металлических втулок и резиновой либо полиуретановой прокладки между ними.

Точные места крепления сайлентблоков и их количество выбираются в зависимости от конструкции конкретной модели автомобиля. Размещаются эти элементы на передней и задней осях. На передней оси сайлентблоки устанавливаются в местах, где рычаг соединяется со ступицей и с кузовом, а также в точках крепления стабилизатора поперечной устойчивости. На задней оси местами размещения сайлентблоков служат рычаги и точки крепления торсионной балки и амортизаторов. Помимо этого сайлентблоки могут соединять рулевую рейку с тягами, а также кузов с коробкой передач и двигателем.

Срок службы сайлентблоков обычно составляет 100 тысяч км пробега, однако в условиях плохих дорог этот ресурс может значительно сократиться. После этого сайлентблок нуждается в замене. При появлении посторонних шумов в ходовой части во время движения, при заметном ухудшении управляемости машины, а также в случае характерного износа шин и обнаружения люфта колес, скорее всего, придется прибегнуть к ремонту. В связи с этим у многих возникает вопрос: необходима ли регулировка сход-развала после ремонта? Попробуем разобраться в этом вопросе.
