Положение дроссельной заслонки на холостых оборотах
Статьи по теме
Что такое дроссельная заслонка
Промывка
Подсос воздуха через дроссельную заслонку, что делать?
Характеристика датчика положения дроссельной заслонки
Что нужно знать о ДПДЗ
Характеристика датчика положения дроссельной заслонки

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

При помощи регулятора холостого хода, установленного в байпасном канале
При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

регулятор холостого хода не поддерживает холостой ход, а регулирует его
нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Статьи по теме

Дроссельная заслонка ваз 2112 16 клапанов

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Давление масла в двигателе: норма и признаки неисправности

Порвался ремень генератора: что делать в такой ситуации

Защита картера двигателя: мнения экспертов и автолюбителей

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Ремонт дизельного мотора по всем правилам

Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов

Присадки для бензиновых двигателей: использовать или нет

Присадки для дизельного двигателя: их виды и критерии выбора

Объем масла в двигателе: как выяснить, сколько нужно

Замена масла в двигателе: когда это нужно делать и как

Что такое дроссельная заслонка

Дроссельная заслонка mitsubishi lancer 9

Дроссельная заслонка (сокращённо ДЗ или дроссель) – отдельный элемент мотора автомобиля, регулирующий количество воздушного потока, попадающего в камеру сгорания мотора. Чем больше угол открытия, тем больше воздуха поступает. При детальном рассмотрении становится понятно, что это воздушный клапан, имеющий немного изменённое устройство.

В переводе с немецкого языка дроссель переводится как душитель (Drossel, Drosselklappe). Это так и есть – устройство ограничивает количество воздуха, попадающего в цилиндры двигателя. Одним из видов дросселей является жиклёр.

Расскажу, для чего мотору нужен воздух. Двигатель внутреннего сгорания работает благодаря сгоранию топлива. А чтобы оно могло гореть, требуется газ, то есть кислород, который входит в состав окружающего воздуха. При смешивании кислорода с бензином получается топливно-воздушная смесь, которая без проблем может воспламениться в цилиндрах ДВС. В бензиновом моторе смесь загорается при помощи искры свечи зажигания. А в дизелях — благодаря возникающему давлению при сжатии этой смеси при движении поршней в моторе.

Дроссель устанавливают на бензиновых, дизельных и инжекторных моторах. Она всегда размещается между воздушным фильтром и коллектором. В качестве отдельного узла дроссель применяется на дизельном и инжектором двигателе.

В карбюраторе дроссель или актуатор представлен в качестве составляющей мотора, находящегося внизу смесительной камеры. Именно он регулирует количество топливно-воздушной смеси, которая образуется в смесительной камере и затем попадает в цилиндры двигателя.

В зависимости от типа мотора, заслонка выполняет разные функции. У бензинового двигателя это – основной инструмент, обеспечивающий контроль оборотов мотора. Именно положением этого модуля управляет водитель при помощи педалей газа и тормоза.

В зависимости от зазора при открытии нормируется поток воздуха, попадающего в цилиндры за конкретную единицу времени. Причём состав топливно-воздушной смеси остаётся постоянным. Он имеет соотношение воздуха к горючему в пропорции 14,7 к 1, что является так называемой стехиометрической смесью.

Если убрать дроссельную заслонку из бензинового мотора, то не получится управлять оборотами силового агрегата. Это не касается бензиновых моторов с системой управлением подъёма клапанов, где задвижка установлена на случай аварийной ситуации, чтобы можно было заглушить силовой агрегат. В этой статье описана дроссельная заслонка стандартного бензинового мотора.

Процесс работы у мотора дизельного типа обеспечивается по другой схеме. В отличие от бензинового, он может работать без задвижки. Воздушный поток поступает в дизельный двигатель свободно, а его обороты и мощность зависит только от количества топлива попадающего в цилиндры. Нажимая на педаль, автомобилист не меняет положение заслонки, так он контролирует только объем расходуемого дизельного топлива.

Но для чего нужна задвижка на дизельном двигателе? Её функции совершенно иные. При первом рассмотрении выделяют две её задачи. Блок управления способен полностью закрывать дроссель, чтобы остановить мотор в штатном порядке или при возникновении чрезвычайной ситуации. После блокировки доступа к заслонке в промежутке между ней и цилиндром появляется разрежение, способствующее восстановлению рециркуляции газов.

Промывка

Что такое раздаточная коробка и для чего нужна

Промывка производится при помощи специального аэрозоля для очистки карбюраторов

Этот состав очень агрессивен, поэтому чистить нужно осторожно. По возможности работать нужно в перчатках и защитных очках

Аэрозоль распыляется на все поверхности и во все каналы.

Если загрязнения сильные, чистить придется не один раз. Повторить обработку нужно после высыхания всего дроссельного узла. После того, как все отложения отмылись, нужно протереть все детали чистой ветошью, а при необходимости промыть еще раз.

Также тщательная чистка требуется регулятору холостого хода, игла которого может загрязниться настолько, что начинает клинить. Однако перед промывкой желательно оценить общее состояние РХХ. Если игла имеет большой люфт или выработку, регулятор лучше заменить на новый.

Перед тем, как установить дроссельный узел обратно, нужно обратить внимание на состояние прокладки. Если она не имеет повреждений, ее вполне можно использовать повторно, если же она сильно размахрилась или порвалась, требуется ее замена

Монтаж дроссельного узла производится в обратном порядке. После сборки может понадобиться настройка дроссельной заслонки, а точнее регулировка натяжения троса, который мог ослабнуть или вытянуться.

Подсос воздуха через дроссельную заслонку, что делать?

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ — это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

Подсос воздуха через так называемую дроссельную заслонку;
Признаки неисправности дроссельной заслонки;
Как убрать масло в дроссельной заслонке?;
Что делать если после чистки дроссельной заслонки поднялись обороты?;
Чистка и регулировка дроссельной заслонки.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

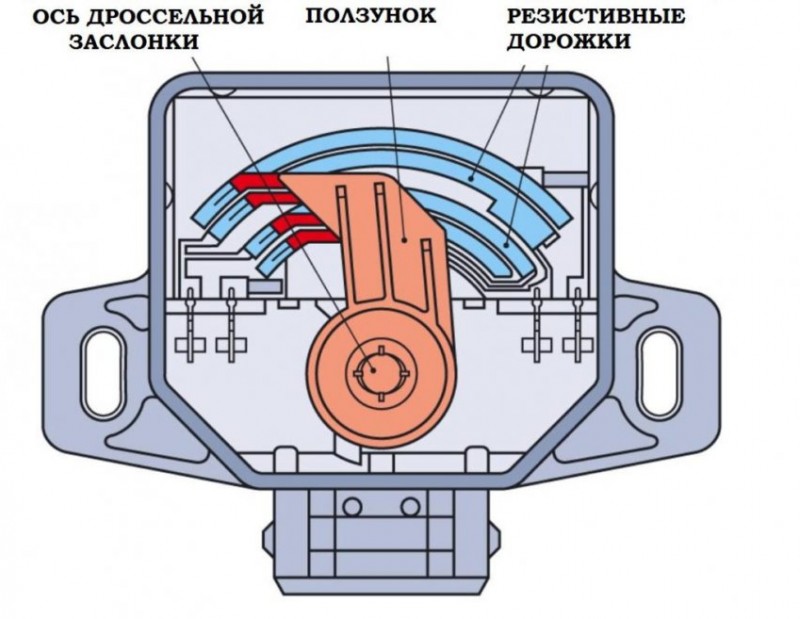

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).
