Минитрактор с двигателем от оки своими руками

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Предлагаем ознакомиться Как сделать культиватор своими руками и собрать самодельное навесное оборудование

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

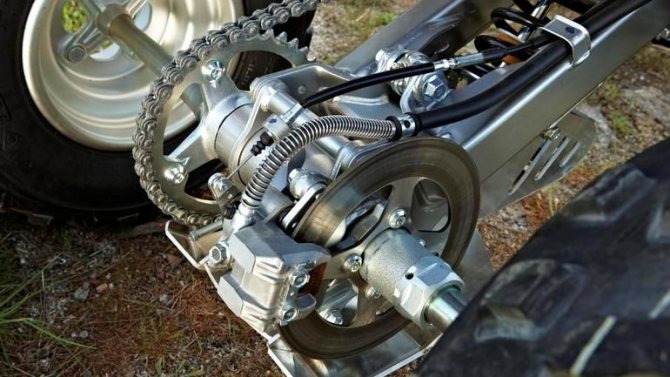

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

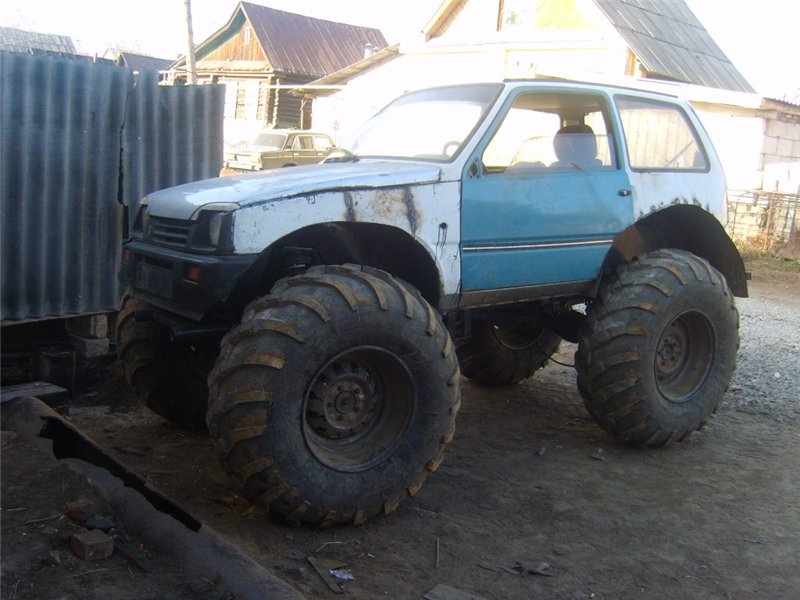

Вездеход 4х4 «Камазик-ока»

Вездеход 4х4 на базе ОКИ довольно обычной компоновки, интересен своей простотой и неприхотливостью. автор произвел целый ряд модернизаций до того как довел вездеход до законченного вида. По мере строительства вездехода автор сталкивался с некоторыми проблемами, которые полезно знать любому начинающему вездеходо-строителю

именно им и будет уделено особенное внимание в этой статье.Материалы и механизмы использованные при создании вездехода:

1) Колеса размером 1200 на 508 2) стойки от ваз 2110 3) капот от ваз 2101 4) труба профильная 50 на 50 5) мосты от волги 6) раздаточная коробка от Нивы 7) мосты от нивы

Рассмотрим более детально с какими проблемами столкнулся автор при постройке этого вездехода.

Для начала была изготовлена рама вручную из профильной трубы размерностью 50 на 50.

Изначально на раму были установлены мосты от Нивы, но к сожалению колеса и нагрузки оказались слишком сильны и мосты не выдерживали, а именно рвало сателлиты, поэтому было решено заменить нивовские мосты на мосты волги.

Но благодаря подобным колесам у вездехода отличная проходимость. Так же была установлена раздаточная коробка от Нивы, которую тоже планируется поменять на раздаточную коробку от газ-69.

Установлен радиатор, переключение с 06 сделано подобным образом:

Была заменена раздаточная коробка на газ-69, установлены стойки от ваз 2110 так как со стандартными диск не подходил, соответственно пружины пришлось убрать. При этом ход подвески остался таким же как и на Ниве.

Замена раздаточной коробки от нивы связана с тем, что она довольна слабая и рвет корпус, а так же при включении блокировки идет сильная нагрузка на вал заднего моста, с газ-66 таким проблем не имеется и пониженная передача не вылетает.

В коробке переключения передач от оки был заварен дифференциал и сделан привод от одного шруса на раздаточную коробку. Мосты от волги тоже надежд не оправдали и в будущем автор планирует заменить их стандартными мостами уаза.

Ниже приведены фотографии более подробного описания соединения раздаточной коробки газ-69 и шрус от нивы:

Шрус был просверлен на 27 и проточено посадочное с полуоси. Затем был одет на горячую и зажат в станок, где и был отцентрован и заварен. получилось качественное и надежное соединение.

Видео испытаний готово вездехода:

Автор вездехода: Александр из города Златоуст с ником «ТОЛСТЫЙ»

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Распространенные методы тюнинга кузова

Дизайн экстерьера рассматриваемого автомобиля выглядит не современном и очень просто. Именно поэтому многие рассматривают возможность модернизации кузова. Еще всего несколько лет тюнинг кузова предусматривал создание своими руками обвеса – кропотливая работа, требующая определенных навыков и технического оснащения. Однако сегодня можно провести тюнинг путем приобретения специального комплекта. Охарактеризовать этот метод тюнинга можно следующим образом:

• Все элементы просты в применении, не требуют серьезных доработок. При создании рассматриваемых комплектов их идеально подгоняют под установку на автомобиле.
• Весь обвес выполнен в одном стиле, что позволяет сделать стиль автомобиля завершенным.
• Монтажные работы не занимают много времени. Тот момент, что не нужно проводить изменение конструкции, определяет существенное ускорение работы. Она представлена лишь выполнением демонтажа старых элементов и установкой новых. Нужно быть готовым к тому, что некоторые крепежные элементы будут покрыты коррозией и демонтаж затрудниться, а после снятия обвеса обнаружатся дефекты кузова, требующие восстановления.
• Стоимость продаваемых наборов относительно невысока. Конечно, самодельные варианты исполнения обойдутся намного дешевле, но только если они будут сделаны с первой попытки.

Подобным образом можно существенно видоизменить рассматриваемый автомобиль. Однако этот метод лишь с виду изменяет Оку, существенные модернизации требуют более серьезного вмешательства.

Примеры «Оки»-внедорожника

Часто пользователи включают фантазию, которая поражает воображение профессиональных автомобильных конструкторов. В основном переделки отличаются дизайнерским оформлением, элементами ходовой части и размерами колес. Нередко на машину ставят покрышки низкого давления, которые улучшают проходимость транспортного средства по бездорожью.

База таких автомобилей, как правило, состоит из ходовой основы других транспортных средств. Для установки колес с большим радиусом срезают крылья, некоторые внедорожники «Ока» подвергаются переделке кузовной части. Все манипуляции направлены на придания машине оригинального и презентабельного экстерьера. В дополнение, умельцы красиво рихтуют и закрашивают стыковочные места.

Как вариант, можно установить защиту для днища вездехода. Маломощный двигатель оригинала меняют на более мощные аналоги. Это один из самых сложных и трудоемких процессов при усовершенствовании «малолитражки». В целом имеются такие модификации, которые не стыдно представить на международных выставках.

Колеса или гусеницы

Перед разработкой чертежей следует определиться с концепцией ходовой части будущей самоделки:

1. Конструкция на шинах низкого давления строится на основе мостов, установленных на листовых рессорах и дополнительных гидравлических амортизаторах. Закрытый кузов ставится на кронштейнах, позволяющих использовать шины большого диаметра. Техника имеет небольшой вес, способна двигаться по глубокому снегу и заболоченной местности. Для снижения массы возможна постройка вездехода на обдирышах — шинах от сельскохозяйственной техники с частично убранным протектором и вырезанным стальным кордом.
2. Гусеничный вездеход из Оки своими руками строится на основе шасси с резиновыми лентами и опорными катками, изготовленными из колес с резиновыми шинами. Техника может двигаться по рыхлому грунту и преодолевать водные преграды вброд. Машина имеет больший вес, чем базовая легковая Ока, из-за применения гусеничного движителя, требуется установка рычагов управления, связанных с бортовыми тормозами для разворота вездехода.

Тюнинг двигателя Оки

Процесс улучшения характеристик двигателя условно можно разделить на 2 направления:

• Кардинальное изменение характеристик – полная замена мотора
• Улучшение штатного силового агрегата

В первом случае идеальным вариантом станет инжекторный мотор от Rover Mini с объемом 1,3 литра. Преимуществом такого вида тюнинга является значительное увеличение технических показателей, минусами станут высокая стоимость реализации и необходимость перерабатывать под новый мотор большинство систем автомобиля. Это дорого и занимает много времени.

Второй вариант – модернизация штатного силового агрегата более дешевый и простой, но не позволит получить такого прироста мощности, как в первом случае.

Тюнинг двигателя Оки своими руками необходимо начинать с карбюратора. Первый шаг – увеличение диаметра дроссельной заслонки до 52–54 мм. Это позволит получать двигателю больше воздуха, что облегчит его работу, повысит показатели и увеличит моторесурс. Можно сразу установить тюнинговую модификацию карбюратора.

Установка нового распредвала позволяет повысить обороты до 7000 единиц. При этом обязательно необходимо подтянуть мощность двигателя, что делается при помощи следующих операций:

• Замена штатных клапанов на облегченные
• Модернизация седел клапанов
• Доработка впускных и выпускных каналов клапанов
• Герметизация клапанов
• Установка бронзовых направляющих
• Изменение форм камер сгорания

Дополнительно нужно заменить на спортивные модификации впускной и выпускной коллекторы, а также воздушный фильтр на модель K&N с нулевым сопротивлением. Этот комплекс мероприятий позволит значительно повысить технические характеристики двигателя и оптимизировать его работу, то есть потеря мощности будет минимальной.

С помощью насадки на глушитель можно придать двигателю спортивное рычание. Модели с подсветкой будут создавать эффект пламени, вырывающегося из реактивного сопла.

База оки, трансмиссия – нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

Особенности сборки

Главный плюс, которым обладает квадроцикл из оки — его мощность. Двухцилиндрового мотора с жидкостным охлаждением для оки как для автомобиля может и слишком мало, но для квадроцикла этого хватит.

Для начала вам нужно подготовить раму для квадроцикла. Она как правило сварная. Для того чтобы ее сделать потребуется:

1. Верхний и нижний лонжеронны(они изготавливаются обычно из двух круглых труб с диаметром в 25 миллиметров и толщиной в 3.2);
2. Вспомогательные лонжероны (например, для подкосов);
3. Гнутые лонжероны для верхней и нижней плоскостей.
4. Крепления для рычагов и амортизаторов.

И еще ряд мелких деталей для установки различных узлов. Но на этом этапе поиск ответа на вопрос как сделать квадроцикл из оки только начинается. Следующее, о чем нужно позаботиться — трансмиссия. Она будет достаточно уникальной, так как несмотря на то что используется полноприводный двигатель, но коробка передач в данном случае отсутствует.

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

«Ленеход»

Уже по одному только названию этого транспорта становится понятно, что его автором и конструктором стал мастер по имени Леонид. И действительно, житель города Нягань, соорудивший такое чудо техники, способное разгоняться до 50 км/ч и преодолевать любые водные барьеры, носит именно это имя.

Если же говорить о технических характеристиках снегохода, то он был построен на кузове все той же Оки, поставленного на цельносваренную профильную раму, получив в качестве силовой установки мотор от ВАЗ-1111.

В итоге получилась самая настоящая солянка сборная мясная, да еще и на шипованных покрышках ШАИНА, зато со своими обязанностями авто справляется на ура, помогая хозяину перевозить дрова и прочие грузы.

Примеры вездехода из Оки

Примеры встречаются самые разнообразные. Иногда поражает фантазия разработчиков и конструкторов. Изготавливают такие немыслимые модели вездехода из Оки, что даже не верится. Как правило, такие переделки отличаются только дизайном, размером колес и видом ходовой части. Чаще всего делают вездеходы на основе покрышек низкого давления для хорошей проходимости.

За основу таких автомобилей берут ходовую часть других транспортных средств. Крылья срезают для удобство монтажа и установки колес. Встречаются вездеходы, в которых изменяют и кузовную часть. Чаще всего это придает привлекательный внешний вид. Некоторые умельцы умудряются еще красиво рихтовать и закрасить места стыка деталей корпуса.

На данной фотографии автолюбитель также установил защиту для дна машины. Это сделано с целью понизить нагрузки. Если бы владелец перекрасил бы все транспортное средство, то получился отличный и качественный вездеход.

Встречаются конструктора, которые также стараются улучшить сильные качества автомобиля. Так как двигатель на автомобиле Ока слабый, приходят к установке моторов от других транспортных средств. Этот процесс трудоемкий, но ради нескольких лошадок к нему приходят

Некоторые автолюбители большое внимание уделяют кузову и внешнему виду. Иногда получаются такие модели, что их не стыдно показать на какой-нибудь выставке

«Машинка». Спортивная Ока

«Машинка»

Именно такую табличку довелось как-то увидеть на задней двери Оки вместо стандартного шильдика. И она замечательно отражает те нежные чувства, которые испытывают многие владельцы к своим машинкам. Да, они знают об их низкой пассивной безопасности, скромных технических характеристиках и других недостатках, но все равно любят их. А некоторые даже пытаются эти недостатки исправить.

На них-то и рассчитана программа тюнинга двигателя и трансмиссии, разработанная . Владелец машины, взятой нами на короткий тест, оказался преданным поклонником Оки, и нам достался автомобиль, доработанный практически по всем пунктам, кроме, разве что, подвески.

Основной объем работ пришелся на головку блока цилиндров. «Гвоздь программы» — карбюратор ДААЗ-21073, устанавливаемый взамен штатного. Особенность этого карбюратора, применяющегося на большеобъемных моторах ВАЗ, — в больших диаметрах диффузоров (2х24 мм). Ноу-хау Картюнинга заключается в индивидуальной настройке карбюратора под объем и степень сжатия конкретного двигателя. Для этого в карбюраторе помимо замены жиклеров дорабатываются внутренние каналы и подбираются профили кулачков, управляющих заслонками и ускорительным насосом.

Чтобы возможности нового карбюратора раскрылись в полной мере, на автомобиль также устанавливается воздушный фильтр «K&N» и другой распределительный вал, являющийся по сути «половинкой» тюнингового вала от 83-го мотора. В паре с карбюратором он позволяет двигателю Оки раскручиваться аж до 7000об/мин. Для снижения потерь на столь высоких оборотах дополнительно дорабатываются впускные и выпускные каналы, седла клапанов, меняется форма камеры сгорания. Работа эта очень кропотливая, почти вся ручная, поэтому и стоит она довольно дорого.

Возможно, корифеи тюнинга, прочитав эти строки, скривятся. Мол, опять это колдовство с жиклерами, полировка коллекторов и прочее выдавливание лошадиных сил из двигателя по капле. Вот шестнадцать клапанов и спортивный ресивер — это куда весомее… Однако для Оки многоклапанных двигателей с впрыском пока не выпускают, а маленькому автомобилю и те несколько лошадиных сил, которые удается «нарастить» таким способом, — весомое подспорье.

Оригинальная панель с белыми шкалами приборов настраивает на спортивный лад. Еще бы другой руль…

Ноу-хау «КарТюнинга» — индивидуальная настройка карбюратора с проверкой на диагностическом стенде

Это подтверждают и результаты измерений. Да, чуда не произошло, машина не стала спортивным болидом. За счет установки главной пары с большим передаточным числом максимальная скорость Оки увеличилась не намного. А вот характеристики разгона заметно улучшились. Это подтверждают и ощущения водителя. Теперь у автомобиля чувствуется запас тяги, добавляющий уверенности в городской сутолоке и при обгонах. А спортивный воздушный фильтр вносит в звук мотора агрессивные нотки, услышав которые, никто уже не станет сравнивать Оку со швейной машинкой…

И наконец, о еще одной важной характеристике тюнинга — цене. Она, если рассуждать с позиций рядового владельца Оки, прямо скажем, кусается

За те деньги, которые стоит доработанная машина, уже можно купить недорогую «классику», даже в стандарте имеющую заметно лучшие технические характеристики. Однако спрос на тюнинг Оки есть. Если уж в богатой Великобритании Ровер Мини столько лет остается культовым автомобилем, то и в России тоже найдутся люди, готовые многим пожертвовать ради своей «машинки»…

Результаты испытаний
ВАЗ 1113 стандарт *	ВАЗ 1113 КарТюнинг
Максимальная скорость, км/ч	119,6	127,7
Время разгона, сек
0..100км/ч	36,0	25,2
на пути 400м	– **	22,64
на пути 1000м	46,8	42,94
60..100км/ч (III передача)	–	16,60
80..120км/ч (IV передача)	–	51,10
Выбег, м
с 50км/ч	–	512
120..80км/ч	–	536
* Данные измерений Авторевю от 05.06.1997 г. ** измерения не производились

показания спидометра, км/ч	40	60	80	100
истинная скорость, км/ч	36	57	75	90

Список доработок

• Доработка ГБЦ: установка бронзовых втулок клапанов, изменение геометрии впускных, выпускных каналов и камеры сгорания, доработка седел клапанов, полировка впускного коллектора
• Установка доработанного карбюратора ДААЗ-21073
• Спортивный распредвал (10,25 мм)
• Разрезная шестерня распредвала
• Воздушный фильтр «K&N»
• Главная пара 4,55

Валерий Арутин. Журнал «Автоспорт» №12, декабрь 2000 года

Как из «Оки» сделать внедорожник на гусеницах?

Сотворить такой вездеход довольно непросто и затратно. В качестве ходового элемента подойдут гусеницы от снегоболотохода «Буран». Самостоятельно изготовить их также можно, но для этого нужно иметь соответствующие навыки, материалы и время. Валы приводов тоже берут от указанной модели, так как коробка переменных передач будет оптимально агрегировать с тормозной системой будущего внедорожника «Ока».

В ход пойдут собственные ШРУСы машины. Подсоединение и подключение тормозных дисков — не составит особого труда. На фронтальных валах выполняют идентичные манипуляции. Тормозной узел специалисты рекомендуют монтировать в передней части авто. После завершения указанных работ, проверяют функциональность всех основных элементов и их креплений. Если первые испытания не вызывают претензий, можно переходить к полевому тестированию вездехода. На некоторых модификациях умельцы ставят гусеницы на каждое колесо. Среди плюсов такой конструкции выделяют только снижение общей массы транспортного средства. При этом сцепление с дорожным покрытием ухудшится.

Смотреть галерею

Тюнинг панели Оки

Тюнинг торпеды Оки связан с трудностью – компактными габаритами автомобиля. В связи с этим установить торпеду с других моделей вряд ли получится. Или придется долго искать подходящие размеры. Здесь лучшими помощниками станут воображение и подручные средства.

Можно прибегнуть к стандартному, проверенному варианту – обтянуть торпеду кожей или пленкой карбон. Если хочется создать эксклюзив, то поможет в этом монтажная пена, эпоксидная смола, шлифовальный инструмент. С их помощью можно менять дизайн торпеды как вздумается. Это также хороший метод переделки посадочного отверстия под приборную панель.

Тюнинг панели Оки своими руками также предусматривает 2 варианта:

• Модернизация заводской панели
• Установка новой панели, от других моделей автомобилей

Первый вариант предусматривает замену стандартных ламп подсветки на светодиодные. Установка новой подложки или доработка штатной позволит создать нестандартный вид. Полная замена панели приборов потребует доработки торпеды.

Полезный совет

Не стоит забывать о качественном уплотнении, новая или доработанная торпеда не должна издавать скрипов. Это требование можно считать неотъемлемой частью тюнинга.

Минитрактор с двигателем от Оки: этапы работы

Все самодельные минитрактора собираются по одному принципу и порядку.

1. 1. Рамная конструкция.
      Понадобится 2 лонжерона (правый, левый) и 2 траверса (задний, передний). Лонжероны изготавливаем из швеллеров №10, а траверсы из швеллеров №12 и №16. Металлический брус вполне может быть изготовлен поперечной балки.
   2. Двигатель.
      Мотор стоит выбирать соответственно показателям крутящего момента и мощности. Идеальным вариантом будет дизельный 4-цилиндровый мотор с водяным охлаждением мощностью в 40 л.с. Если вы собираетесь делать минитрактор 4х4, тогда вам нужно будет увеличить передаточное число трансмиссии.
   3. Мост.
      Он интегрируется без каких-либо изменений и крепится на раму 4 стремянками. Также можно взять составной карданный вал с любого автомобиля.
   4. Трансмиссия.
      Коробка передач устанавливается на раму. А вот чтобы обеспечить синхронизацию сцепления с двигателем нужно с помощью сварки сделать новую корзину сцепления. Корзину также необходимо подогнать под нужный размер. В маховике мотора нужно будет укоротить заднюю плоскость, а также сделать отверстие по центру.

1. Рулевое управление.
   Конечно же, гидравлика нуждается в масляном насосе, который обеспечивает давление. Насос размещается у ведущего вала. Оптимальным вариантом будет, если управление каждого колеса ведущего вала будет выполняться при помощи редуктора. Гидравлику все-таки лучше позаимствовать.
2. Задний мост.
   Этот механизм вы можете взять из автомобиля. Только ему нужно будет уменьшить полуоси.

1. Колеса.
   При выборе колес на минитрактор учтите цели, для которых вы будете использовать агрегат. Если вам такая техника нужна для перевозки различных грузов, тогда однозначно диски должны быть радиусом 13 – 16 дюймов. Если вы нацелены выполнять сельскохозяйственные работы, тогда устанавливайте колеса радиусом в пределах 18 – 24.

Процесс изготовления минитрактора из Оки будет состоять из следующих этапов:

1. Изготавливаем раму. Для этого можно взять швеллера №10 или листовое железо. В итоге вы должны получить стандартную прямоугольную конструкцию, сваренную из металлических уголков.
2. В качестве межрамного шарнира можно использовать кулак УАЗ.
3. Передний и задний мосты спаиваем на основе составляющих частей автомобиля Оки.
4. Укомпоновка конструкции двигателем от Ока. Половинчатый мотор от этого легкового авто вполне подходит для создания минитрактора. Но все же обязательно учтите несколько нюансов: для лучшей проходимости увеличьте колесный просвет; разработайте схему крепления механизма для сцепки; усильте передние и задние лонжероны.
5. Если вы решите использовать мощный двигатель от УД2, то дополнительно дадите своему агрегату больше мощи и тем самым сможете не только обрабатывать участок, но и перевозить грузы.
6. Устройство сцепления состоит из 2-хклиновых ремней, которые передают вращение шкиву. Шкив находится на валу коробки передач.
7. Коробку передач также можно позаимствовать от «ОКА». При установке она должна быть развернута к водителю.
8. Монтируем составляющие рулевого управления.
9. И в завершении производим монтаж топливного бака, тормозной системы и электрической части.

Стоит отметить, что такой самодельный агрегат окупается за 1 сезон полностью. Поэтому популярность на переломку минитрактора с ДВС ОКА своими руками ежегодно возрастает. Воспользуйтесь чертежами ниже для создания самодельного мини трактора.

Тюнинг подвески

При переделке “Оки” во внедорожник улучшение ходовых характеристик является первостепенной задачей автовладельца, поскольку штатная подвеска оставляет желать лучшего. С этой целью устанавливаются газо-масляные амортизаторы, повышающие управляемость и устойчивость автомобиля.

Менять штатные пружины не стоит, поскольку улучшенные модификации быстро выходят из строя. При переделке “Оки” на 13-колеса устанавливают резину соответствующего размера.

Для создания внедорожника производится лифтинг подвески при помощи специального набора или установки под пружины проставок. В результате задняя часть автомобиля поднимается, однако требуется доработка креплений амортизаторов.

Метки: ока, джип, внедорожник, грязь

Комментарии 43

а че такого, обычная дорога для моей девяточки)

Ока это не внедорожник. Проверено. Надо собирать 4вд. Я сделал проще, купил ниву 3д

Мы не ищем лёгких путей, да и на самом деле было интересно попробовать собрать что то своими руками)

Норм, а поставь другую резину и не поедет ни куда

Поедет, дифференциал то заварен)

Замылится другая на зиму снял симекс, поставил гудрич и поехал покататься, и болше симекс не снимаю

Поедет, дифференциал то заварен)

Тоже перед заварен

Сколько такая резина стоит?

Я купил 2 комплекта б/у резины, за 1000р и за 3000р

На авито видел такие комплекты продают по 35 к вроде .

Да, но для нас это было дорого, поэтому мы своими силами все собрали и уложились в 7к вместе с резиной и покраской кузова)

Ну нормально вышло ) А официально не оформлено ? )

Нет, передний привод с завареным дифом)

Молодец !Не каждый решится на переделку. А языком чесать все горазды !

у меня есть окушка) она по такой грязи и на обычных колесиках, подвеске и резине проедет)

чем дешевле машина тем менее жалко ее убивать и тем выше проходимость)

У нас вон на открытии охоты по весне москвичи на крузаках 200 и бумерах Х6 по болотам дубасят.

для них цена тех авто что пыль…потому и убивают

У нас вон на открытии охоты по весне москвичи на крузаках 200 и бумерах Х6 по болотам дубасят.

Ну не только у вас. Мы таких «охотников» регулярно таскаем из говен. Они же импортные, они же дорогие. им и гряз пох и пох по колено, через губу разговаривают. А когда прибегают «спасите-помогите!», так сразу простые такие люди становятся. Знаю водятла, который 4 (четверо!) суток просидел в солончаке на Кайене, и хрен ему кто помогал. Ибо за день (на открытии охоты) это существо нахамило всем кого встретил, пару раз распускал руки и был бит. Послушай его — и брат у него министр и к президенту он дверь с ноги открывает и дядя генерал всех генералов. И шо тут он будет охотится, а остальные чернь и идите нах! Вот в жизни больше не буду вытаскивать этих понтарей. Нормальные мужики подходят и по человечески просят — выручу всегда. А эти тут понакупят крутяков, а в голове как была литая кость, так и осталась. Не просят а приказывают аж, бояре херовы! — «чья уазка, нука дерни меня!». А хер тебе толстым слоем да на весь макияж! Пи.дуй сам пешечком за трактором!

На первый взгляд, внедорожник «Ока» звучит немного странно? Однако данный автомобиль от конструкторов ВАЗа, получивший популярность за счет компактных габаритов и низкого расхода горючего, вполне реально преобразить в джип. Сейчас автомобиль не выпускается серийно, тем не менее его можно встретить на дорогах в разных модификациях. «Малолитражка» представляет собой отличный плацдарм для экспериментов. Рассмотрим особенности создания и обслуживания этого маленького «монстра».

Снегоход с мотоблока

Если мы возьмем за основу уже изготовленный трактор, то работа потребует:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• конвейерная лента с кордной основой.

Предлагаем ознакомиться Осетр как бизнес. Осетр — выращивание и разведение. | Осетровая ферма «Синеморцо»

Вы можете сделать снегоход разными способами. Выбор зависит от мастерства владельцев автомобиля и наличия удобного материала.

Изменение может быть выполнено в следующих направлениях:

1. Замена стандартных колес более широкими, которые оказывают минимальное давление на снег. При необходимости инструменты прижимаются к инструментам для увеличения адгезии (цепи, канаты).
2. Крепление колес в широких и легких грунтвозапах. Из камер выдается предварительный воздух. Оправы надеваются на колеса, которые накачиваются до предела.
3. Установка конвейерной ленты на колесах. К ленте не летит, по ее краям с помощью заклепок закреплены алюминиевые стержни.

Самодельный снегоход с мотоблока не установит рекорд скорости. Но для поездки в лес для дров или для зимней рыбалки его возможностей будет вполне достаточно.

В завершение

Сложно представить, что «Ока» может выступать в качестве вездехода. Тем не менее смекалка и находчивость позволяют сотворить из этой «малышки» настоящего покорителя бездорожья. Полноценные внедорожники российского производства, не говоря уже о грандах зарубежного изготовления, стоят очень дорого. Переделка «малолитражки» в вездеход также требует немалых затрат. Однако многие потребители уверены, что «игра стоит свеч». Во-первых, трансформацию можно проводить поэтапно. Во-вторых, без проблем можно найти запасные части, а также использовать подручные средства и детали от нерабочих автомобилей.

Среди самых популярных самодельных версий вездеходной «Оки» о. В их основе лежат пневматические колеса низкого давления. Оригинальностью отличаются модели на гусеничном ходу, которые отлично подходят для заснеженных и песчаных территорий.

Довольно простой и дешевый в сборке вездеход на базе оки был сделан Леонидом из города Нягань. Вездеход способен развивать скорость около 50 километров час, а так же преодолевать водные преграды вплавь. машина была изготовлена в основном для вылазок в отдаленные участки леса для собирательства.

Для сборки подобного вездехода потребовались следующие детали и материалы:

1) Кузов от автомобиля Ока 2) труба профильная для сборки рамы 3) Двигатель внутреннего сгорания ВАЗ 1111 4) большая часть ходовой от нивы 2121 5) Шины ШАИНА 6) Рулевое от ваз 2109

Рассмотрим более детально работы сделанные над вездеходом.

Для начала автор решил изготовить раму будущего вездехода. рама изготавливалась самостоятельно из профильной трубы имеющийся в наличии у автора.

Схема изготовления рамы приведена ниже:

Вот так выглядит передний мост собранного вездехода:

Были срезаны крепления с моста от москвича для установки рессор. были установлены рессоры от москвича 412 со стремянками, для этого они были предварительно размерены и переварены. Изначально автор планировал сделать пружинную подвеску, как это принято делать на вездеходах с небольшой массой по типу оки, но решил, что рессоры все же надежнее, так как для пружин необходимо было усложнять раму под ход пружин и ставить больше саленблоков для крепления. То есть основным фактором в пользу рессорной подвески служили простота и надежность.

После основной сборки автор приступил к испытаниям автомобиля. По ходу испытаний так же ведутся мелкие доработки, в частности выявляются и устраняются недостатки, продолжаются работы над внешним видом машины, совершенствуется система подвески.

Вес вездехода получился около 800 килограмм. Вездеход обладает следующими размерами: длина базы 210 сантиметров, ширина 208 сантиметров, длина всего вездехода 360 сантиметров, высота получилась около двух метров, дорожный просвет равен 40 сантиметрам.

Были произведены покрасочные работы, а так же установлен пенопласт под дно для большей плавучести:

В этих же целях может быть закреплена камера на двух ремнях в передней части вездехода, при таком подходе можно не волноваться за устойчивость машины на воде.
