Где в прикуривателе плюс и минус

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

• провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
• провод черного цвета: минус, подключаемый к корпусу автомобиля;
• провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
2. Вынимается патрон прикуривателя.
3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Как снять прикуриватель

Следующим этапом ремонта прикуривателя может стать его подсветка, но для этого необходимо снять прикуриватель. Поэтому сначала отключим клеммы от аккумулятора. После преступаем к делу. Есть несколько способов вынимания из панели.

Первый способ заключается в снятии обшивки центрального тоннеля, но по времени это происходит дольше. Снимаем защитную панель с двух сторон пассажирского и водительского сидения. Затем отверткой отвинчиваешь винты, которые крепят с задней стороны торпеду. Чтобы удобнее было можно отодвинуть кресла в вперед.

После необходимо снять фиксатор ручки КПП и, приподняв верхнюю область торпеды, снимаешь её

Это делать нужно очень осторожно, чтобы провода прикуривателя остались на месте. Нащупав разъем, отсоедините его от нижней части прикуривателя

Но есть и другой вариант. В этом случае нужно быть более внимательным, что бы ни сломать зажимы.

Теперь более конкретно остановимся на втором способе. Сначала рассмотрим внутренность прикуривателя, там должны быть прямоугольные отверстия. После берем в руки специальный съемник для гнезда. Если его нет, то можно воспользоваться тонкой отверткой, надавливая ей на фиксатор, одновременно прокручивая металлическое дно прикуривателя. Тогда зажим не будет мешать вытащить гнездо из облицовки.

Блок предохранителей и реле Nissan Cefiro A32

Первые прикуриватели появились на свет еще в году и с тех пор стали одними из самых незаменимых элементов в автомобиле. За годы становления и развития машиностроения принцип работы этой миниатюрной конструкции не изменился, а вот предназначение расширилось в разы. Сегодня с помощью этого устройства автолюбители подзаряжают телефоны, планшеты и ноутбуки, подключают автонасосы, пылесосы, вентиляторы, компрессоры и многое другое. Ну и конечно же прикуриватель просто незаменим для курильщиков, причем как для тех кто по-прежнему курит сигареты, так и для любителей электронных сигар, заряжающихся через USB. К сожалению, несмотря на появление всевозможных тройников для прикуривателя, центральный элемент остается только один, и он обладает рядом преимуществ и недостатков, которые стоит учитывать при эксплуатации этого полезного устройства. Самое главное преимущество прикуривателя — это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.
8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

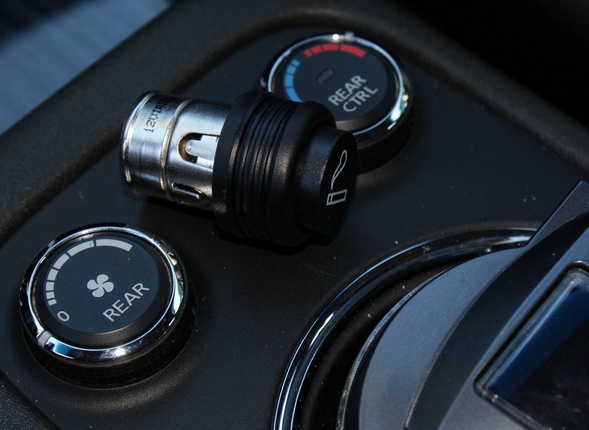

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Подробная схема по распиновке и распайке проводов прикуривателя представлена в видео.

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

На устройство идут три различных провода.

1. Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
2. Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
3. Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Подключение прикуривателя

Если нет прикуривателя, то в машине становится неудобно, ведь любому автомобилисту известно, что для подключения столь полезных и просто удобных в дороге приборов в машине имеется только одна «розетка». Если она выходит из строя уже нет возможности подзарядить мобильный, ноутбук, подключить навигатор и сделать еще множество простых и приятных вещей. Многие автомобилисты задумываются, как подключить эту полезную штуку своими руками и не обращаться к услугам автослесарей.

Инструменты

Для самостоятельного подключения прикуривателя в машине понадобятся следующие инструменты:

• пассатижи;
• отвертка;
• напильник (можно надфиль взять);
• паяльник.

Последовательность работы

Подключая прикуриватель в машине, нужно придерживаться определенной последовательности в работе:

• скрутить гайку, находящуюся на тыльной стороне прикуривателя;
• разобрать само устройство;
• в нижней части устройства должна находиться полупроводниковая пластина, которая частенько служит причиной того, что прикуриватель перестает нормально функционировать;
• пластина удаляется за ненадобностью;
• на корпусе устройства спиливается выступ напильником или надфилем;
• после этого прикуриватель нужно собрать;
• провода для подключения прикуривателя необходимо зачистить на 7 мм;
• на всех проводах обжимаются клеммы;

Важно!
Соблюдайте полярность подключения проводов, иначе, допустив ошибку, можно вызвать короткое замыкание. теперь необходимо убрать центральную консоль в машине;

теперь необходимо убрать центральную консоль в машине;

Совет!
Для удобства работы, желательно убрать подлокотник и кожух рычага, хоть это и трудоемкая работа. Ведь некоторые саморезы расположены неудобно и до них трудно добраться.

Иногда может случиться, что диаметр кольца не подходит к нужному отверстию, кольцо может оказаться шире по диаметру. Тогда можно надфилем или напильником увеличить отверстие до подходящего диаметра.

После того как устройство будет подключено, необходимо сразу же проверить насколько нормально оно функционирует.

Электрическая цепь прикуривателя

Если в вашем автомобиле нет прикуривателя или он сломался, то обращаться к автослесарю необязательно. Достаточно понять, как работает электрическая цепь.

Итак, плюс в прикуривателе – это сама ручка кнопка. При нажатии на нее происходит замыкание цепи, а спираль начинает нагреваться. Если же говорить о том, где минус в прикуривателе, то тут тоже нет ничего сложного – это боковые стенки самого металлического цилиндра.

Зная этот параметр, вы без труда сможете монтировать и исправить поврежденный прикуриватель в автомобиль. Для этого:

• Скрутите гайку на тыльной стороне прибора.
• Разберите прикуриватель.
• Найдите в его нижней части полупроводниковую пластину и удалите ее, если она стала причиной поломки.
• Спилите на корпусе прибора выступ.
• Соберите прикуриватель.
• Зачистите провода для подключения устройства (на 7 мм), также необходимо обжать на них клеммы.
• Уберите центральную консоль в автомобиле и отсоедините подсветку.
• Извлеките блок.
• Подключите провода при помощи специальных соединительных клипс. Первый провод (бело-коричневый) необходимо провести к проводу от подсветки. Два оставшихся провода (желтый и черный) подсоедините к проводам прикуривателя.
• Протяните провода вниз и подсоедините их к разъему от прикуривателя.
• Установите прикуриватель на место.
• Установите подсветку.

Где в прикуривателе плюс где минус: распиновка, автомобильный, полярность, штекер, контакты, гнездо

Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

Устройство и принцип работы

Автоприкуриватель обладает простым устройством и представляет собой небольшой металлический патрон с пластиковой рукояткой и кнопкой. Под корпусом установлена нихромовая спираль, которая накаляется от электрического тока.

На панели приборов или в другой части машины расположена специальная розетка. Если вставить в нее прикуриватель и нажать на рукоять, он будет подключен к бортовой сети.

Плюсовой контакт сопрягается с центральной клеммой гнезда и спиралью устройства. Отрицательный взаимодействует с цоколем розетки и прижимным механизмом штекера. При эксплуатации прикуривателя через нихромовый элемент подается ток, что способствует его нагреву.

После достижения предельных температурных показателей происходит срабатывание термореле, а прикуриватель отключается от бортового электроснабжения.

Чтобы защитить разъем от перегорания, производители устанавливают предохранитель на 10 А. Он находится в предохранительном блоке и обозначается маркировкой «sigar» или иконкой сигареты.

С момента появления в первой половине XX в. внутреннее устройство автоприкуривателя практически не поменялось.

Ключевым преимуществом приспособления является возможность запитывания множества электроприборов, которые делают продолжительную езду комфортной и безопасной.

Однако из-за потребления большого количества энергии конструкция может выходить из строя. Кроме того, выделяют другие недостатки такого аксессуара. При частом подключении гаджетов на внутренние элементы устройства воздействует большая механическая нагрузка, что способствует их износу.

На большинстве моделей вилок установлены только подпружиненные элементы и несколько прижимных вилок. Поэтому при езде по пересеченной местности создаются естественные вибрации, которые нарушают контакт и приводят к появлению искр в прикуривателе. Подобное явление может вызвать короткое замыкание и даже привести к возгорания.

Где плюс и где минус в прикуривателе

Чтобы понять, как устроен прикуриватель, где плюс, а где минус, достаточно осмотреть его ключевые составляющие.

Плюс в прикуривателе — это его рукоять. При нажатии на кнопку электрическая цепь замыкается, а нихромовая спираль подвергается нагреву

Интересуясь, где минус у прикуривателя, следует обратить внимание на боковые стенки металлического цилиндра

Руководствуясь информацией о полярности, можно приступить к ремонту поврежденной детали. Чтобы восстановить вышедший из строя элемент нужно:

1. Открутить гайку на тыльной стороне и демонтировать прибор.
2. Найти пластину полупроводника и снять ее (если она вызвала поломку).
3. Сделать небольшой спил на корпусе и приступить к сборке устройства.
4. Зачистить провода и обжать клеммы.
5. Убрать центральную консоль в машине и отключить подсветку.
6. Изъять блок.
7. Подключить провода с помощью соединительных клипс, соблюдая схему и полярность.
8. Протянуть провода вниз и подключить их к гнезду.
9. Поставить аксессуар на место.
10. Включить подсветку.

Почему не работает прикуриватель в машине — основные неисправности, причины и способы их устранения

p, blockquote 11,0,1,0,0 —>

Основными неисправностями автомобильных прикуривателей являются:

p, blockquote 12,0,0,0,0 —>

• перегорание нагревательного элемента съемной части;
• подгорание контактных зон стационарной и съемной части;
• несвоевременный выброс съемной части при пониженной температуре;
• отсутствие фиксации съемного элемента;
• неисправность лампы подсветки;
• отсутствие напряжения на плюсовом центральном контакте прикуривателя;
• плохая «масса».

adsp-pro-1 —>

Перегорание нагревательного элемента

в настоящее время встречается гораздо реже, чем другие неисправности. Это связано и с пропагандой здорового образа жизни, в том числе, но, в большей мере с тем, что гораздо чаще гнездо прикуривателя питает и заряжает различные гаджеты, чем служит для непосредственного исполнения своих прямых обязанностей.

p, blockquote 13,0,0,0,0 —>

Нагревательный элемент, в принципе, можно заменить — раньше на Жигулях так и делали. Но сейчас при всем многообразии автоприкуривателей, легче и дешевле поменять конструкцию, причем, целиком в сборе, так как подобрать в точности элементы стационарной и съемных частей очень сложно.

p, blockquote 14,0,0,0,0 —>

Видео — замена прикуривателя на Приоре:

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Подгорание контактных зон

– частая неисправность. Она связана с большими токами (до 25 Ампер), которые протекают, особенно в момент коммутации.

p, blockquote 17,0,0,0,0 —>

Большая ошибка – пробовать подчистить контакты с помощью ножа или отвертки. В большинстве случаев питание на прикуриватель подается постоянно (иногда в первом положении ключа зажигания). Производя очистку неизолированным металлическим предметом, можно закоротить питающее напряжение на массу, и, в лучшем случае, перегорание предохранителя неизбежно.

Схема подключения прикуривателя

Точная схема подключения автомобильного прикуривателя зависит от его устройства и особенностей транспортного средства. Однако есть общепринятые правила и условия, которые нужно соблюдать при монтаже детали.

Стандартная расстановка деталей выглядит следующим образом:

1. АКБ.
2. Предохраняющий узел.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Нельзя соединять аксессуар напрямую с замком зажигания, поскольку система не сможет выдержать повышенную нагрузку. После прокладывания кабеля под капот, нужно соединить его с плюсовым контактом, а потом подключить предохранитель и прикрепить к клемме. Если вам не удается это сделать, подключите провод к стартеру и закрепите к выводу реле с плюсовым значением.

Конец провода нужно зачистить на 1 см, а потом установить его на клемму и зажать пассатижами. Дальше следует закрепить провод, чтобы предотвратить его расшатывание. Для этой цели можно использовать паяльник или подходящую клемму. Возле прикуривателя устанавливается выключатель и предохранитель. Такие детали повысят безопасность эксплуатации прибора.

Выключатель должен выдерживать работу с током в 1,5 раза превышающим максимальную нагрузку. Если он отсутствует, нужно поставить поблизости реле с соответствующим значением тока. Отдельные водители размещают выключатель и реле возле замка зажигания. Выключатель соединяется с управляющим контактом реле, а прикуриватель — с силовым.

Перед включением устройства, следует убедиться в правильности подключения. Разветвитель и реле должны плотно фиксироваться с корпусом. Дальше необходимо убедиться, что цепь зажигания выключена, и приступить к тестированию устройства. С помощью тестера можно оценить напряжение на неподключенной АКБ. Дальше следует надеть клемму «минус» на вывод аккумулятора и еще раз замерить напряжение. Если изменения отсутствуют, значит схема подключения была соблюдена.

Сборка инфракрасного паяльника с применением дополнительных контактов

Сборку наконечника можно разделить на несколько этапов.

Надеваем контактную шайбу с большим центральным отверстием на шпильку спирали

Нужно обратить внимание, чтобы она легла лишь на заднюю платформу. Касаться шпильки она не должна.
Устанавливаем на место керамический изолятор, прижимая им медную шайбу.
Ставим вторую контактную шайбу и прижимаем её при помощи гайки.
Закручиваем на место пластмассовую ручку.

После этого останется только подключить получившийся инфракрасный паяльник к блоку питания, и можно начинать работу.

Устанавливаем первую контактную шайбуСтавим керамический изоляторТеперь очередь второй контактной шайбы и гайкиПоследний штрих – прикручиваем ручку паяльника

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

• Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
• Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
• Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
• Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
• Оцените текущее состояние вилки гнезда.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Стартер не крутит и втягивающее реле не щелкает: причина

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

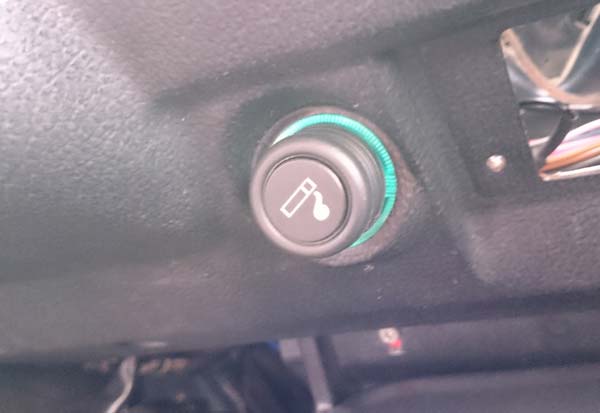

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Усовершенствование

Как было сказано выше, прикуриватель автомобиля сегодня используется для работы многих устройств. Поэтому одного гнезда может быть недостаточно. Увеличить их количество можно с помощью специальных устройств, продающихся в автомагазинах – растраиватели и раздваиватели прикуривателя.

Устройство представляет собой блок, в котором расположено два или три (в зависимости от выбранной модели) гнезда. Блок подключается к стандартному прикуривателю соответствующим разъемом, соединенным через провод с контактами тройника.

Сам блок растраивателя можно закрепить на панели автомобиля с помощью двухстороннего скотча или силиконового герметика. Таким образом, водитель получает возможность одновременно подключать не одно, а несколько устройств, работающих от прикуривателя.

Прикуриватель, это устройство, прямое назначение которого — прикурить сигарету пока ведешь машину. А вот гнездо прикуривателя, с развитием современных технологий, стало использоваться для подключения разнообразных электроприборов к бортовой сети в машине, таких как навигатор, видеорегистратор, зарядное устройство мобильного телефона и ноутбука, автокомпрессора и многие другие устройства. Современный человек уже не представляет себя без своей машины и без средства сотовой связи, а единственное место для подключения различных приборов в машине — прикуриватель.

Как подсоединить дополнительный прикуриватель

Существует несколько разновидностей прикуривателей:

1. Накладного типа, оснащенный пластиковым корпусом, который крепится в салоне автомобиля. Имеются конструкции со встроенными разветвителями, позволяющими подсоединить несколько приборов (с учетом допустимой мощности).
2. Врезного варианта, которые крепятся в отверстия, просверленные в панели приборов и центральной консоли.
3. Временного типа, оснащенные кабелями питания с зажимами, которые крепятся на клеммы батареи.

Где и как можно врезать

Для ВАЗа дополнительный элемент крепится на пластиковые крышки на панели приборов или центральной консоли. Метод фиксации зависит от конструкции, например, для удержания прикуривателя врезного типа сверлится отверстие. Кабели припаиваются к клеммам подключаемого устройства, а затем выводятся к реле или напрямую в моторный отсек. Возможно использование тумблера, подающего питание при отключенном зажигании.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

1. Не перегорели ли контакты на корпусе прикуривателя и места подключения.
2. Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
3. Нет ли следов горения и сторонних частиц в гнезде.
4. Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Какие приборы подключаются к прикуривателю?

Многие водители считают прикуриватель в машине лишним. Курящие водители пользуются привычной зажигалки, а некурящим он и вовсе не нужен. Но все же не зря прикуриватель устанавливают даже на новейших современных машинах, ведь к его гнезду можно подключить множество любимых и необходимых в поездке приборов. Давайте рассмотрим самые популярные и необходимые, которые можно подключить к гнезду прикуривателя.

Пылесос
, ведь чистота любимой машинки бывает важнее, чем чистота дома. Автомобильные пылесосы, работающие от прикуривателя — очень разные, отличаются по мощности, количеству насадок и внешнему виду.

Автокомпрессоры
избавляют водителей от необходимости накачивать шины «по старинке», насосом. Попутно автокомпрессором можно накачать надувную лодку, матрас или бассейн. Компрессоры бывают разной мощности.

Можно подключить и вентилятор
. В жару, если нет кондиционера, это устройство неплохо выручит.

Еще одним удобным и полезным прибором можно назвать обогреватель для машин. Это может быть тепловентилятор для быстрого отогревания и размораживания стекол или накидка с подогревом на сиденье. Они легко подключаются и легко демонтируются в теплое время года.

Мобильный телефон
. Сегодня невозможно представить человека без сотового телефона, а он ведь может разрядиться в тот момент, когда позвонить, ну, просто, жизненно необходимо. Для этого и существуют разнообразные телефонные автозарядки. Еще есть зарядки для разных аккумуляторов, например, для батарей ноутов, пальчиковых аккумуляторов АА, ААА и прочих.

Адаптер
, если его подключить к автомобильной сети, сделает жизнь автолюбителя в дороге намного комфортнее. При его помощи можно воспользоваться электробритвой, подзарядить планшет, и другие маломощные устройства. Адаптеры бывают универсальными и специализированными.

В дальней дороге хорошо выручит контейнер для разогрева пищи
или, его более дорогой шедевр — микроволновая печь.

Подключение магнитолы.
На большинстве современных авто питание автозвука встроено, но на старых, особенно отечественных, такой линии нет и чаще всего проводку от магнитолы подключают к прикуривателю.

Подведём итоги проделанной работе

Как видите, сделать инфракрасный паяльник своими руками из обычного автомобильного прикуривателя, который может заменить фен, довольно просто. Я не берусь утверждать, что он полностью заменит заводское оборудование, но для выполнения таких работ, как выпаивание радиодеталей, он вполне сгодится. По сути, на изготовление инфракрасного паяльника я не потратил ни копейки, что также говорит в его пользу. Сейчас в планах установка на подачу питания реостата для регулировки температуры. Но основной задачей для меня является поиск способа более точечной подачи температурного потока. Быть может, у кого-то из читателей есть мысли по этому поводу? Буду признателен, если вы ими поделитесь со мной. На данный момент у меня таковых нет.

Надеюсь, что инструкция, которую я сегодня изложил, будет полезна начинающим радиолюбителям. Если что-то осталось непонятным, спрашивайте. Я обязательно отвечу на все вопросы. Также интересно ваше мнение о подобных переделках. Для себя я давно решил, что это неплохой способ проведения досуга. А как считаете вы? Если моя статья вам понравилась, прошу обязательно оценить её

Спасибо за внимание тем, у кого хватило терпения дочитать

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Максим Сурков

Предыдущая ИСТОРИИА вам слабо? Как я соорудил диван из трёх досок за один час
Следующая ИСТОРИИВитамины круглый год: полезная и простая сушилка на дачу из бросовых материалов
