Подвесной на газели правильная установка

Как выполняется замена подшипника?

Помимо прочтения статьи, рекомендуем к просмотру видео:

ВАЗ «5-ка», «6-ка» и «7-ка» обладают схожим устройством шасси, потому правила по монтажу и смене подшипника подходят ко всем перечисленным моделям.

Вначале необходимо поставить транспортное средство на смотровую яму и снять вал кардана, а заодно демонтировать крестовину (благодаря ключу на 27 откручивается болтик). Не нужно забывать о том, что гайку не нужно целиком снимать — необходимо оставить немного места непосредственно на резьбе, чтобы в последующем выпрессовать вилку.

После этого потребуется съемник. Он может быть различного устройства – во время подбора этой детали нужно обязательно узнать у торговца о том, для какой именно модели транспортного средства к он предназначается. Благодаря съемнику впрессовывается вилка вала кардана. Вполне возможно, что такая деталь может заклиниться и не высунуться. Для этого используется молоток. Слишком сильно стучать нет необходимости, в противном случае неисправными станут и вилка, и съемник. После этого выпрессовке подвергается необходимая деталь, происходит снятие пластинки опоры.

После извлечения подшипника подвесного кардана, нужно достать стопорное колечко и шайбы грязеотражания. Теперь можно начинать устанавливать новую запасную часть, предназначенную для замены.

Установка выполняется схожим образом. Но здесь нужно учитывать одну особенность – для качественной замены необходимо произвести смазку новенькой детали. Иначе появится посторонний звук после замены подвесного подшипника кардан. Обычно, изготовители заблаговременно смазывают деталь, но этого не вполне достаточно, чтобы не появлялся звук после смены подвесного подшипника кардана. Для обеспечения автомобилю хорошего вращательного движения карданного вала, необходимо аккуратным образом поддеть подшипниковую крышечку (стенку), используя шило и сделать ее обработку. После этого новая деталь готова к монтажу. Если подмечено, что эта запасная часть прокручивается с зацепами, то необходима ее замена на другую, так как деталь или бракована, или подделана.

Следуя этим инструкциям, автовладелец легко может поменять поизносившуюся запасную часть на новую, гарантировав собственному автомобилю продолжительную и бесперебойную работу.

Давно не давал покоя шум снизу машины. Подозрение было на подвесной (т.к. коробка быть не могла, недавно только перебрал). Пошатал кардан — а он болтается в подвесном. Резина целая, а сам подшипник рассыпался. Заказал новый. Они у нас одинаковые с Газель Бизнес. Номер для заказа на фото ниже. Подшипник стоит 1550р. Снял кардан, открутил болт стягивающий 2 части кардана, пометил 2 половинки и располовинил его. Старый подшипник шел тяжело, но минут за 20 при помощи молотка и ентой матери слез с кардана. Т.к. оправки для запресовки нового не было поехал в ближайший сервис где за 250р мне посадили 2 жестянки-пыльника и сам подшипник. Сборку производим в обратной последовательности не забывая про метки на кардане. Теперь езжу в тишине и радуюсь.

PS: думал в старом подвесном поменять сам подшипник, но к сожалению конструкция не разборная (по крайней мере мне так показалось)

Подвесной подшипник Газель старого образца

подшипник подвесной газель соболь старого образца

газель соболь подвесной подшипник старого образца

Цена 500 руб.

Предназначение карданного вала на Газель — это прежде всего передача вращающего момента от коробки переключения передач через подвесной подшипник к редуктору заднего моста. А от заднего моста соответственно в итоге на колеса

Принимая во внимание к тому же, что расстояние между коробкой переключения передач и редуктором заднего моста, на которое карданный вал передаёт крутящий момент составляет от 0,65 метров до 3,35 метров, соответственно можно и нужно рассчитать осевые продольные и центробежные динамические нагрузки на элементы конструкции карданного вала у Газели или Соболя. Однако современные компьютерные вычислительные системы позволяют произвести расчёт достаточно быстро

Не углубляясь в математику на самом деле совершенно очевидно, что основные нагрузки от двигателя к заднему мосту ложатся на карданный вал Газели. Более того износ крестовин и шлицов вилки усиливают грязь, перегруз, вибрация и перепады температуры.

В результате карданный вал, за счёт уникальной конструкции применения комплектующих, таких как крестовины и подвесной подшипник, имеет уникальную возможность передавать кручение с изломом основной продольной оси передачи крутящего силового момента.

Кардан Газель

Конструктивная особенность кардана как правило позволяет ему несколько увеличивать длину шлицевого соединения вилки и тем самым компенсировать изгибы кузова и рамы и а так же другие деформации автомашины

Принимая во внимание простоту конструкции карданный вал Газель к тому же элементарно можно ремонтировать прямо на коленках. Совсем по другому выглядит к сожалению ситуация с турецкими карданами TIRSAN

Для того, что бы заменить на нем крестовины, необходимо в итоге специальное заводское оборудование. Что касается отечественных изделий, водители могут самостоятельно приобрести крестовины и другие запчасти на карданный вал и в результате произвести ремонт собственными силами. Что бы подобраться к карданному валу для снятия или установки с машины может возникнуть необходимость демонтажа элементов выхлопной системы, но частично свободное пространство между рамой Газели позволяет демонтировать и опустить кардан на землю с машины, тем более что открутить необходимо не так уж много болтов и гаек.

Карданный вал Газель

Отремонтировать карданный вал в итоге не составляет особого труда при условии выполнения рекомендаций производителя и соблюдения инструкции по технике безопасности. Единственным ограничением при переборке карданного вала Газель к сожалению возможно наличие механических повреждений крепления или дисбаланс кардана (может возникнуть при развороте вилок на 180 градусов относительно первоначального положения). В подобной ситуации прежде всего потребуются услуги сварщика и фрезеровщика, а затем балансировка кардана на специальном балансировочном станке. Однако материальные расходы в такой ситуации могут быть значительно выше, чем цена на новый кардан.

Кардан Газель Бизнес

На самом деле купить новый карданный вал в этом случае бывает правильнее и быстрее. В окончательном остатке к тому же это экономия времени и денег. Что же касается ремонта, во всяком случае производитель не рекомендует самостоятельно в кустарных условиях производить переборку изделия. Лучше доверить эту работу профессионалам на станции технического обслуживания. Неправильно произведённый ремонт может привести к выходу из строя или преждевременному износу в итоге других сопрягаемых силовых агрегатов.

Рекомендуем все ремонтные работы проводить только на лицензированных станциях технического обслуживания. В общем подводя итог желаем всем добра и успехов на дороге.

Кардан Газель Некст

Карданый вал Соболь 4х4. Кардан на Соболь 4х4 задний и промежуточный.

В низу страницы Вы можете оставить Ваш комментарий или написать, что Вы думаете.

ГАЗ 21 Волга › Бортжурнал › Японский аналог родного подшипника кардана ГАЗ-21

Казалось, что бы могло объединять все эти машины и ГАЗ-21 ?

Давайте посмотрим внимательнее

Подлые японцы без зазрения совести сперли уникальную разработку советских инженеров-подшипник 30x62x16x24 или 30*62*16/24, который использовался как подвесной подшипник кардана(Подшипник опоры промежуточного карданного вала ГАЗ-21) на 21 Волге, под заводским номером 12-2202083 (12-2202083-А), он же ГПЗ 530206

и использовали его с 70х годов до совсем недавнего времени на куче полноприводных тоёт в качестве подшипника полуоси.Мне ничего не оставалось делать, кроме как спереть его обратно, и восстановить справедливость!

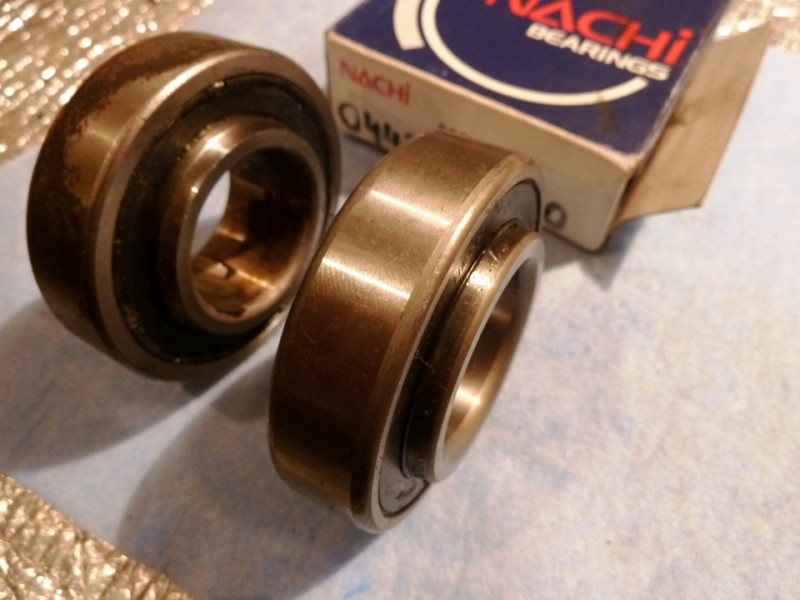

В общем слева оригинал, справа- японская подделка))

подшипники идентичны, никакой доработки напильником не требуется как с узким газелевским подшипником.Просто ставите, и все.И можно не искать по гаражам остатки советских запасов. Купить можно почти в любом тойотовском магазине или emex.ru и им подобным

артикулы для заказа японских производителей подшипников —

Nachi 30BCDS2Nachi 30BCDS2CSNSK B3039GC4Koyo DG3062DW2RSC4цена 300-550 руб

сразу предупрежу тех кто захочет сэкономить- SAT и прочие Febest ы не берите, ибо овно.

да, этот же подшипник стоял и на ГАЗ-12 ЗИМв общем надеюсь информация пригодится кому-нибудь.позже напишу продолжение про сальники и прочие аналоги, как проверю все на себе

Подвесной подшипник карданного вала ВАЗ 2107: размеры, цены, как выбрать, какой купить

Конструкция промежуточной опоры карданного вала ВАЗ 2101 – ВАЗ 2107 состоит из шарикового однорядного радиального подшипника закрытого типа со смазкой, который находится внутри корпуса изготовленного из металла и резины. Закреплён шарикоподшипник стопорным колечком. На корпусе ПП имеется крепеж в виде скобы с отверстиями.

Маркировка шарикоподшипника: по ГОСТ 6-180605; по ISO 62305.2RS; Заводской (серийный или каталожный) номер подвесной опоры ВАЗ 2107: 2105-2202078.

Подвесной подшипник ВАЗ 2107 для замены, цены которых представлены в таблице, выбирают исходя из рекомендаций опытных авто слесарей и работников СТО. Ниже представлен перечень предпочтительных производителей для покупки детали. На вопрос «Сколько стоит подвесной подшипник для ВАЗ 2107?» подробно ответит данная таблица

Обратите внимание на фотографии оригинальных ремонтных комплектов представленных в списке

Таблица стоимости подвесного подшипника ВАЗ 2107

№ п/п	Марка	Номер по каталогу (артикул)	Цена 2020 год, руб	Комплектация
Стопорное кольцо	Подшипник 6-180605	Болты	Инструкция
1	VBF (ВПК) Россия Аналог	2105-2202078	580	+	+	+	+
2	АвтоВаз Россия Оригинал	2105-2202078-82	400	+	+	+	+
3	Rosteco Россия Аналог	20072	400	+	+	+	+
4	СЭВИ Россия Аналог	3103	420	+	+	+	+

Таблица размеров подвесного подшипника 6-180605 (62305.2RS)

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр, d	mm	25
Наружный диаметр, D	mm	62
Номинальная высота, B	mm	24
Радиус монтажных фасок, r	mm (min)	2,0
Грузоподъемность динамическая	kH	22,5
Грузоподъемность статическая	kH	11,4
Номинальные обороты	об/мин	7500
Радиальный зазор	mm	0,01-0,024
Тип стали	–	ШХ-15
Тип смазки	–	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	–
Момент затяжки	kN*M	–
Шероховатость колец	Ra	0.32
Количество шариков	шт.	7
Диаметр шарика	mm	11,509
Вес	г.	325

Recommendations

206 SKF перепресовал в родный подвесной и заменил крестовины .вот 10лет.

Балансировал кардан, менял крестовины и ставил новый оригинальный подвесной, последний раз три месяца назад…

Покупай прямой, или найди у кого-нить, отдай в фирму по ремонтам карданов, например еврокардан, карданбаланс, в еврокардане подороже, но ребята хорошо работают, привези им две оригинал газовские крестовины, попроси поменять и отбалансировать, и забудешь что такое кардан, только мазать не забывай, а если с деньгами натяг, ищи на разборе, смотри чтобы крестовины хорошо ходили(не закусывали).

Пишут хрен пойми что про прямой кардан на Крайслере… У когото не влезает ( пишут на 4см кардан длинней) У когото хвостовик кпп вроде как разбивает… Вобщем я хочу попробовать запресовать хороший подшипник, а если опять его на долго не хватит, то тогда уже прямой буду ставить…

В конторе тебе любой размер могут сделать, разбивает кпп из-за того что кардан не отбалансирован, я 4 года проработал на карданах именно по балансировка, скажу одно, что не один из наших валов с магазина не в допуске, начиная с легковых и заканчивая грузовыми

Я балансировал его!

А получится перепрессовать? насколько я помню, подшипник привулканизирован к резиновому кольцу

Можно, я перепресовывал

Поставь прямой кардан!

Хорошая фирма это прямой кардан, проверено не одним мной!

А че, с поисковиком не дружим ?

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

И где их брать. Али заказывать откуда?

На любом разборе прямой кардан есть =)

ммм интересное решение задуматься надо б) спс

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

Первый раз такой бред слышу! просто с подвесным ты будешь постоянно мучиться, если с места резко трогаешься или боком будешь ездить, а прямой нормально без всяких вибраций крутит мост, самое главное ты отбалансированный бери!

Че херню несёшь? Машине 13 лет до сих пор родной подвесной стоит. Дело не в конструкции, а в балансировке кардана. Разбалансированный и прямой конструкции хвостовик разнесёт.

Разбалансированный разнесет хвостовик, но прямой отбалансированный никогда.

Просто ты написал «разбалансированный и прямой», вот я и подумал что ты имеешь в виду два разных.

Че херню несёшь? Машине 13 лет до сих пор родной подвесной стоит. Дело не в конструкции, а в балансировке кардана. Разбалансированный и прямой конструкции хвостовик разнесёт.

Влад я ни кому не грубила, что знала то и подсказала, будь вежливейших!

Извини! Обидеть точно не хотел.

Конечно обидел😔 сколько я знаю муж столько намучился с этими подвесными, мы от чего только не пробывали, и решили прямой оставить, но теперь подушки обрывает!

Я к тому, что обе конструкции имеют право на жизнь, это, как вечный спор какая подвеска лучше, шары или шкворня? ДА ОДИНАКОВЫЕ ОНИ! У нас как то принято не разобравшись досконально в проблеме отрицать одно, и хвалить своё болото. Вот у автора темы боюсь проблема не с подвесным а с самим карданам, «кривая» крестовина будет рвать подвесной, тонкость сборного кардана, он должен собираться по шлицам только в одном заводском отбалансированном положении, провернёшь всё, баланса не будет. По мне, оба работают, у каждого свои плюсы и минусы.

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

а я смотрю ты на драге участвуешь, бери прямой кардан и не парся, потом вспомнишь мои слова!

Размер не знаю, по поводу фирмы я бы рекомендовал snr

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

Замена подвесного подшипника на газели

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

• Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
• 1. Перегорает предохранитель прикуривателя – почему это происходит
  2. Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
  3. Принцип работы клапана егр на дизеле что да как
  4. Подклинивает суппорт что делать и что не делать
  5. Как заглушить клапан егр на форд транзит самому

Обратите внимание

Следует отметить, что гудеть может не только подвесной подшипник, но и редуктор заднего моста. Для начала убедитесь, что с редуктором все в порядке, а то придется делать много лишней работы. Как правило, большинство автовладельцев забывают о том, что смазки в подшипниках много не бывает. Будь-то подвесной подшипник Туарега или Волги – забывать про смазку не стоит. Единственное, как уже говорилось ранее – новый подвесной в сборе стоит как правило на иномарки очень дорого. Лучший совет – замена аналогом от советских авто или замена самого подшипника с заменой крестовины. Решать что делать вам, к тому же примеры «колхозных» методов существуют в изобилии и большинство из них удачны.

Во-первых – низкие зимние температуры негативно влияют даже на смазку в подшипниках, и в этом нет ничего удивительного.

Во-вторых – кардан, как правило, находится над системой выхлопа, которая в процессе работы двигателя нагревается и сушит смазку в подшипниках.

Все это происходит медленно, годами, но если дело касается китайских или корейских автомобилей, то тут лучше при первых симптомах поставить качественный российский подшипник

Да, кстати – на некоторые иномарки подходят подшипники от советских и российских автомобилей, так что обратите на это внимание

Импортный аналог подвесного подшипника кардана подходит без доработок Оценка:

#1
Михаил.

• Верховный шаман

• Группа: Пользователи
• Сообщений: 1 312
• Регистрация: 14 Февраль 07
• Поблагодарили: 0
• Пол: Мужчина
• Город: Новосиб
• Настоящее имя: Михаил
• Автомобиль: 21И, 1960, Белая
• Отношение к аутентичности: Незначительные изменения

ковыряясь по каталогам удалось найти полный аналог нашего подвесного подшипника, причем нормальных японских производителей- Koyo, NSK, Nachi параметры все те же, внутр обойма 24мм, внешняя 16 мм т.е. подходит без переделок и дополнительных шайб фотки и подробности тут- https://www.drive2.ru/l/9115264/

Артикулы импортных аналогов

Nachi 30BCDS2 Nachi 30BCDS2CS NSK B3039GC4 Koyo DG3062DW2RSC4

наш подшипник назывался 12-2202083 или ГПЗ 530206 размеры внутр 30мм, внешн. 62 мм, толщина обойм наруж/внутр 16/24мм

#2
Tixomir

• Авто-доктор

• Группа: Пользователи
• Сообщений: 6 538
• Регистрация: 23 Март 08
• Поблагодарили: 0
• Пол: Мужчина
• Настоящее имя: Владимир
• Возраст: 52
• Отношение к аутентичности: На себя посмотри!

#3
Alex123435

• Участник

• Группа: Пользователи
• Сообщений: 32
• Регистрация: 25 Март 13
• Поблагодарили: 0
• Пол: Мужчина
• Город: Кемерово
• Настоящее имя: Александр
• Автомобиль: Газ21.газ3110
• Телефон: 89130722794
• Возраст: 33
• Отношение к аутентичности: Не выбрано

Сообщение отредактировал Alex123435: 01 Март 2016 — 10:17

#4
Михаил.

• Верховный шаман

• Группа: Пользователи
• Сообщений: 1 312
• Регистрация: 14 Февраль 07
• Поблагодарили: 0
• Пол: Мужчина
• Город: Новосиб
• Настоящее имя: Михаил
• Автомобиль: 21И, 1960, Белая
• Отношение к аутентичности: Незначительные изменения

мне в 400 руб обошелся через емекс, через неделю приехал

по поводу волговских и прочих запчастей из сети магазинов «Газ детали машин»- большинство деталей это китай, упакованный в красивую коробочку по заказу наших «бизнесменов» да и в любом случае, до качества советских и японских подшипников им далеко

Это изначально Тойотовский подшипник, заводские номера тоётовские- 0442112010 и 0442112011

в любом магазине запчастей на тойоту с ним проблем быть не должно

Сообщение отредактировал Михаил.: 01 Март 2016 — 11:10

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

1. Опоры старого образца для автомобилей до 2002 года выпуска;
2. Опоры нового образца для автомобилей после 2002 года выпуска;
3. Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

1. Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
2. Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
3. Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Рекомендуемые производители подвесных опор для ГАЗ 3302

Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.

Дополнение: как заменить ступичный подшипник на газели

Ступичные подшипники, это довольно распространенная неисправность у газелей. Сейчас мы с вами поделимся простой, но подробной инструкцией по замене подшипника.

1. Первым делом снимите колеса.
2. Сорвите контргайку в центре колеса, делать это лучше пневматическим ключом, в таком случае она сорвется с первого раза.
3. Теперь необходимо почистить суппорта от пыли, грязи.
4. Далее следует открутить шаровую опору при помощи накидного ключа.
5. Открутите крепежные болты на наконечнике ступицы, таким образом вам удастся освободить рулевую тягу.
6. Зафиксируйте суппорт на колесе с помощью стальной проволоки. Если вы этого не сделаете, то тогда он повиснет на шланге с тормозной жидкостью. И, как вы понимаете, есть большой риск оборвать его.
7. После этого можно приступать к откручиванию суппорта, для этого понадобятся ключи на 17-19.
8. Монтировкой надавите на шрус, и отодвиньте в сторону стойку стабилизатора.
9. Теперь можно внимательно осмотреть место фиксации ступичного подшипника.
10. Для демонтажа стопорного кольца шарикоподшипника воспользуйтесь круглогубцами.
11. Снять подшипник можно только с помощью пресса.
12. Перед установкой нового подшипника смажьте внутренние стенки установочной поверхности солидолом.
13. Затем запрессовывайте подшипник не спеша, после этого производится сборка в обратной последовательности.

В этой статье вы смогли узнать, как можно без посторонней помощи заменить подвесной подшипник. Всего вам доброго!

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Примечание:

Далее представлена подробная инструкция, о том как поменять подвесной подшипник на Газели в сборе. Замена отдельно шарикоподшипника в опоре делается в редких случаях, когда корпус исправен, а элемент качения вышел из строя. Как правило, опора изнашивается быстрее чем сам шарикоподшипник.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Примечание:

У болтового соединения стоит стопорная пластина, её следует отогнуть пассатижами.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

Дополнительные рекомендации:

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.
