Рено логан опорный подшипник передней стойки

Фильтр салона

Только с 2011 года начали выпускаться авто с заводскими фильтрами. Хозяева ранее выпущенных машин монтируют эти детали самостоятельно, ведь это несложно. Вам будет необходим сам фильтр. Также вам необходимо вырезать заглушку из пластика и вставить фильтрующий элемент. С доработкой «Рено-Логан Фаза 2» своими руками сможет справиться буквально каждый автомобилист. После монтажа фильтра в салоне будет намного чище. Однако его нужно время от времени менять.

https://www.youtube.com/watch?v=ytdevru

Проводя доработку «Рено-Логан» своими руками, фото чего мы предоставили выше, вполне возможно сделать из угловатого авто спортивную модель явно не получится. Однако придать его экстерьеру многие привлекательные моменты вполне возможно.

Какова же надежность?

1. Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
2. Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
3. У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
4. Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
5. Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
6. Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
7. Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
8. Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Что изменилось после обновления модели

Особой разницы между дорестайлинговым Renault Logan II и автомобилем после обновления нет. Появился немного измененный бампер и решетка радиатора, в фары добавили светодиоды в виде буквы C. А вот кузов не поменялся, хотя для других стран Renault добавил больше обновлений. Дело в том, что для России «Логан» собирают на «АвтоВАЗе», так что скажите спасибо, что он доживает до перепродажи, а не ломается еще на конвейере.

В салоне изменился руль. После обновления он стал трехспицевым. Подстаканники, которые расположены между передними креслами, стали вместительнее. Пассажиры второго ряда получили розетку на 12V.

Бортовой компьютер после обновления научился показывать температуру охлаждающей жидкости, а поворотники — мигать трижды при касании рычага (совсем как у «взрослых» европейских автомобилей). Лючок бензобака в рестайлинговом «Логане» можно открывать из салона, а не отпирать ключом.

Внешние признаки возможных неисправностей:

• Треск при повороте руля на месте — вышли из строя опорные подшипники.
• Раскачивание автомобиля на кочках, при повороте и торможении — механическое повреждение и износ амортизаторов.
• Вибрации, ухудшение курсовой устойчивости, снижения клиренса — проседание пружин или облом витков.
• Рено Логан рыскает по дороге, на скорости возможны вибрации на руле — износ рулевых наконечников.
• При проезде неровностей ходовка стучит — выработка шаровой опоры.
• Во время движения Logan уводит в сторону — механическое повреждение или деформации рычага, подрамника, стабилизатора поперечной устойчивости.
• Крены кузова при повороте, ухудшение курсовой устойчивости — износ втулок стабилизатора и элементов крепления штанги.
• При проезде неровностей машина издаёт посторонние звуки — износ сайлентблоков.
• Гул, увеличивающийся пропорционально скорости — негодность ступичного подшипника.
• Треск со стороны колеса при повороте — износ шарнира равных угловых скоростей.
• Появление вибраций на скорости — неправильная балансировка колёс.

Нужно помнить, что внешние симптомы являются всего лишь косвенными показателями неисправностей ходовой части Рено Логан. Если признаки неправильной работы ШРУСа или ступичного подшипника с большой долей вероятности указывают на причину неисправности, то определить, откуда доносится зловещий стук, бывает очень непросто. Точная диагностика и выявление неисправных узлов подвески Логан осуществляется с помощью конкретных методов.

Слабый 8-клапанный двигатель

Наиболее предпочтительны базовый бензиновый атмосферник 1.4 8V и его более мощная модификация 1.6 8V. Эти моторы имеют большой ресурс, хорошо переносят установку газового оборудования и дешевы в ремонте. В процессе эксплуатации встречаются лишь незначительные недуги: запотевание крышки привода ГРМ, подтекания сальников коленвала и эпизодические сбои в работе датчиков и катушек зажигания.

Достаточно хорош и более продвинутый в техническом плане 1.6 16V. Дополнительных расходов потребует замена ремня ГРМ (в два раза дороже, чем для версии 1.6 8V) и неисправные катушки зажигания – по одной на каждый цилиндр. 1.6 16V так же хорошо подходит для работы на газе, но если кто-то ищет автомобиль специально для установки LPG, то лучше выбрать 8-клапанную версию.

После 100 000 км пробега могут потребовать замены термостат, датчик температуры охлаждающей жидкости, регулятор холостого хода и перетершийся тросик газа. При замене ремня ГРМ не следует забывать, что ресурс помпы оценивается в 180-200 тыс. км. Стоимость нового насоса около 2 000 рублей.

Самые экономичные, конечно же, дизельные версии – 1.5 dCi 65, 68 и 86 л.с. Они были доступны на Европейских Логанах под знаком Dacia. dCi хорошо известны своим низким расходом топлива, который независимо от мощности варьируется в пределах от 4,5 до 6,5 л/100 км. 86-сильный дизель отличается интеркуллером, турбокомпрессором с изменяемой геометрией и другой системой впрыска.

Для специалистов увеличение мощности более слабых и конструктивно более простых дизельных моторов на 20 л.с. не составляет большого труда. Однако следует помнить, что не стоит злоупотреблять увеличением производительности , так как 60-сильные дизеля комплектуются механической коробкой передач JR3, рассчитанной на передачу 160 Нм крутящего момента. Более сильные моторы агрегатируются JR5, переваривающей до 200 Нм.

Слабые места 1.5 dCi – проблемные и дорогие форсунки и не слишком долговечные вкладыши. Первые вопросы могут возникнуть после 100-150 тыс. км.

• Оставшиеся 1,6-литровые варианты не радуют своей динамикой: 82 л.с. для 8-клапанного и 102 л.с. для 16-клапанного мотора.
• 102-сильный К4М сочетается с 4-диапазонной АКП, что плохо отражается на топливном расходе но улучшает производительность.

Владельцы 8-клапанной версии по-прежнему недовольны динамикой и сетуют на то, что двигатель шумит, но «не едет».

Хотя для любителей более шустрой езды производители ввели в линейку и 113-сильный H4MK, который также можно найти на Renault Duster и Kaptur, Nissan Sentra и Juke.

Конструкция задней подвески Логан 1

( на источник фото)

Для упора пружин к рычагам с балкой приварены специальные кронштейны. Есть стабилизатор устойчивости, уменьшающий «заваливание» Рено Логан на поворотах либо дорожных неровностях. Он приварен к усилителям рычажной конструкции на концах. По сути это труба, в средине овальная, по краям округлая.

Оси колес со щитками тормозных механизмов присоединяются к рычажным элементам подвески через приваренные фланцы. Спереди к ним приварены втулки, в которые впрессованы сайлент-блоки. Эти детали снаружи пластмассовые, внутри металлические. Их массив из резины прочно спаян с оболочками и имеет несимметричное сечение. По этой причине запрессовка данной детали в рычаг требует строгой ориентировки и аккуратности.

Посредине стабилизатора стоит подушка из резины. Упругость подвески обеспечивают винтообразные пружины, которые снизу меньшего диаметра, чем сверху. Они делятся на классы жёсткости и соответственно маркируются хорошо различимой краской. Витки опираются через резину на нижний рычажный кронштейн и на сваренную с кузовным лонжероном опору.

С кузовом рычаг через кронштейн скрепляет болт, проходящий внутри сайлент-блока. С автокузовом кронштейны соединяются с помощью трех болтов. Амортизатор имеет нижнюю проушину, куда впрессован резинометаллический шарнир. К рычажному элементу задней подвески Рено Логан амортизатор прикреплен болтом, проходящим через этот шарнир.

Кузова со штоком амортизатора соединен двумя подушками из резины – сверху и снизу, плюс 2 стальные шайбы. На амортизаторном штоке меж подушками стоит втулка в качестве распорки. Она предохраняет подушки от деформации во время закручивания гаек штока. С буфером сжатия соединяется чехол амортизаторного штока.

Задние колеса оснащены роликовыми 2-рядными подшипниками. Барабан тормоза выполняет для колес сзади функцию ступицы. В его отверстие впрессован подшипниковый наружный обод без зазора. На колёсную ось свободно насажено внутреннее кольцо подшипника, т.е. там есть небольшой промежуток. Фиксация подшипника в барабане осуществляется стопорным кольцом. Конструкция эта не требует периодической смазки.

Геометрия балки обеспечивает правильную установку колес, и во время эксплуатации углы развал-схождения регулировать не потребуется. Но для успокоения эти углы можно проверить на стенде, они должны составлять: для развала 00 36-66’, для схождения – 00 29-59’. Если реальные углы отличаются от нормативной величины, значит, подвеска сзади нуждается в диагностике.

Замена ступичного подшипника

Диагностика системы подвески поможет выявить детали, подлежащие замене. Ее осуществляют по следующим параметрам:

• Внимательно осмотрите опоры, и проведите замеры расстояний между верхом и стаканом. Идеальным является 1 — 1,5 см. Повороты рулевого колеса должны быть свободными. Появившийся треск или заедания указывают на рассыпавшийся подшипник. Требуется немедленная его замена.
• Обойдите автомобиль и проведите качающие движения кузова в каждом углу. Если амортизаторы в норме, то авто выполнит 1 — 2 колебательных движения и зафиксирует позицию. Другие показатели укажут на необходимость замещения элемента на новый.
• На ровной поверхности можно проверить шаровые опоры и тяги. Попробуйте их расшатать. Наличие люфта говорит о необходимости замены элементов. Так же можно проверить и стабилизирующую штангу. Заметный люфт — смените втулки.
• Ремонт сайлентблоков необходим при обнаружении следов разрывов и разрушений, обнаружении зазоров.
• Деформация или наличие неисправностей рычага и тяг автомобиля предупреждают о необходимости ремонта или замены узла. Обнаружить их можно при тщательном осмотре подрамника Renault Logan.

Ход выполнения работы:

• Зафиксируйте автомобиль поднятием ручника, и установите рычаг на первую скорость.
• Фиксацию колес произведите противооткатными башмаками.
• Открутите гайку крепления подшипника ступицы. Если колесо прокручивается и не позволяет осуществить задуманное, то помощник должен выжать тормоз во время проведения демонтажных работ.
• Поднимите домкратом необходимое колесо и демонтируйте его.
• Снимите датчик скорости, защитную установку тормозного узла и диск.
• Рассоедините кулак и наконечник. Снимите палец шаровой.
• Отделите амортизатор и кулак. Демонтируйте сам кулак со шлицевого хвостовика.

• Выпрессуйте ступицу из кулака зафиксировав, перед этим, его в тисках при помощи молотка или специального съемника. Кольцо подшипника внутри останется на месте.

• Отверткой подденьте шайбу и освободите сальник.
• Фиксируя сальник в тисках, зубилом смещайте кольцо внутри изделия совершая несильные удары молотком. В небольшом зазоре уже можно установить съемник и выпрессовать кольцо окончательно.
• Вытяните кольцо подшипника и щипцами снимите стопорные кольца. Демонтируйте само изделие.
• Выпрессовка подшипника осуществляется по торцу внешнего кольца.
• Проведите очистку изделий.
• Установите кольцо датчика скорости в углубление и запрессуйте новый шарикоподшипник ступицы.
• Выполните работу в обратном порядке для монтажа системы ступицы.

Осуществить восстановительные работы в передней подвеске Renault Logan не так просто. Но если соблюдать алгоритм, иметь необходимый инструмент и качественные новые элементы для замещения отработанных элементов все получится выполнить самостоятельно.

Стабилизатор поперечной устойчивости: признаки неисправности

1. гайка;
2. нижняя резиновая втулка;
3. промежуточная резинометаллическая втулка (втулка стабилизатора) — о её замене подробно тут;
4. пластмассовая шайба;
5. верхняя резиновая втулка;
6. винт;
7. штанга стабилизатора;
8. подушка штанги стабилизатора;
9. скоба крепления к подрамнику

Основное предназначение узла заключается в борьбе с кренами и диагональной раскачкой кузова — это позволяет уверенней и безопасней управлять транспортным средством. Стабилизатор можно узнать по виду металлической штанги. Он взаимодействует с рычагами подвески через стойки. Служит долго, однако стойки − расходные комплектующие и часто изнашиваются, требуя замены.

Удержание кузова Рено в ровном положении, а также исключение диагонального раскачивания — задача стабилизатора (приведен на фото ниже).

Устройство работает в паре с рычагами, взаимодействуя с ними через стойки. Несмотря на продолжительный срок службы, стабилизатор требует периодического ремонта и замены.

Неисправность стоек стабилизатора удается распознать по ряду симптомов:

• Появление металлических звуков (стуков) при проезде ухабов.
• Чрезмерные крены при вхождении в «острый» поворот.
• Раскачивание кузова в момент резкого нажатия на педаль тормоза.

Главное внимание в процессе пользования авто Рено Логан уделяйте наиболее «слабым» деталям стабилизатора (резиновая втулка и подушки). При нарушении целостности или наличии повреждений появляется люфт, который снижает ресурс подвески и приводит к поломке других элементов

Схема установки нового устройства выглядит следующим образом:

Подвешивайте переднюю подвеску авто (используйте подъемник или домкрат, как показано на фото).
Убирайте с головок винта грязь, чтобы упростить процесс скручивания болта. В противном случае остается риск повреждения ключа или винта в процессе откручивания.
Скручивайте гайку, удерживающую штангу стабилизатора. В это же время зафиксируйте винт, чтобы исключить его прокручивание.
Демонтируйте втулку (распознать ее легко — изделие выполнено из резины)

Обратите внимание на углубление торца (со стороны гайки) — там стоит шайба.
Снимайте винт (узел снимается одновременно со втулкой и шайбой из пластика). Тяните край штанги вниз, после чего доставайте втулку

Аналогично снимайте крепежные элементы, удерживающие рычаг и стабилизирующую штангу Рено.
Ставьте новые узлы по обратному алгоритму и протягивайте гайки. Главное здесь — не прикладывать чрезмерного усилия. При монтаже промвтулки действуйте таким образом, чтобы устройство стояло вверх пазами.
Чтобы поменять подушку штанги стабилизатора скручивайте болтовое соединение, фиксирующее устройство к подрамнику.
Доставайте шпильку, после чего демонтируйте скобу.
Снимайте подушку, и устанавливайте целую деталь по обратной схеме. Таким же образом поменяйте подушку, установленную с другой стороны.
Осматривайте штангу на факт повреждения в точках монтажа подушек. Помните, что чрезмерный износ повышает вероятность выхода из строя штанги Рено. После осмотра устанавливайте на место старую или новое изделие (в зависимости от ее состояния).

Особенности стабилизатора, ступицы и рулевого

Стабилизатор устойчивости был предусмотрен для нивелирования боковых кренов, эта поперечная деталь оснащена специальными подушками, которые создаются из плотной резины. Благодаря двум скобам составляющая подвески крепится к подрамнику и рычагу. Рычаг стоит недорого, если отдать предпочтение турецкому производителю, то замена обойдется в 1900 рублей.

А также в комплектацию входят ступицы, они расположены на шаровых подшипниках, в зависимости от пройденных километров пробега подобные детали следует заменить новыми, в противном случае салон наполнится шумом. Первые версии автомобилей могли выдержать немного, всего 40 тыс. км, через отверстие в кулаке для датчика попадали лишние элементы, грязь, пыль и абразивные частицы. Такие эксцессы довольно часто замечаются на автомобилях без АБС.

Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Общее описание

Передняя подвеска для данной модели Рено является по своей конструкции независимой, что определяет его компоновку и свойства.

Укрупнено выделяют следующие узлы в составе, расположенные последовательно:

1. Пара передних стоек, оснащенных пневматическими амортизаторами и пружинами. Именно эти упругие элементы снижают воздействие раскачивающегося кузова Логана на колеса и сглаживают удары, передающихся от неровностей дорожного покрытия. Верхним концом данные стойки крепятся непосредственно к кузову.
2. Поворотный кулак, соединенный с подшипником и ступицей. Зачастую если требуется для Рено Логан ремонт передней подвески, то данное сочетание вызывает наибольшие трудности.
3. Рычаг подвески с шаровыми опорами.
4. Подрамник.
5. Стабилизатор поперечной устойчивости. На подвеску действуют равнонаправленные силы, и к этому нужно быть конструктивно готовым.

Каждая из указанных частей может сломаться или оказаться неправильно соединенной или отлаженной. Для Рено Логан ремонт передней подвески призван это устранить дефект.

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Передняя подвеска Рено Логан

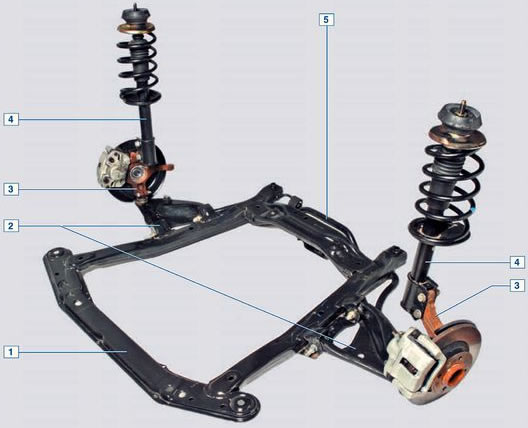

Схематично передняя подвеска Логана выглядит следующим образом смотрим фото далее –

• 1 — подрамник подвески
• 2 — рычаг подвески с сайлент-блоками и шаровой опорой
• 3 — поворотный кулак со ступицей и подшипником
• 4 — амортизаторная стойка
• 5 — штанга стабилизатора поперечной устойчивости

Передняя подвеска Логана, это типичный “Макферсон” с рядом некоторых особенностей. Независимая подвеска со стабилизатором поперечной устойчивости имеет нижние рычаги с запрессованными в них шаровыми опорами и сайлентблоками, которые крепятся к подрамнику кузова (дополнительный силовой элемент позволяющий увеличить общую жесткость передней части кузова Logan).

У многих других автомобилей с подобной конструкцией подвески шаровые опоры являются съемными и легко откручиваются от нижнего рычага. Однако здесь замена шаровой возможно только в сборе с нижним рычагом. Вторая особенность это крепление стабилизатора поперечной устойчивости. На большинстве других машин стабилизатор крепится непосредственно к стойке, через тягу на концах, которой имеются наконечники, которые довольно быстро разбиваются и постоянно гремят. Но Логан лишен этой проблемы, поскольку поперечный стабилизатор крепится сразу к нижнему рычагу подвески.

В общем ничего сложного в передней подвеске Логана нет, все просто и лаконично, а главное весьма ремонтопригодно, если не считать нижнего рычага, который идет в сборе с шаровой опорой и сайлентблоками. Основные проблемы с передней подвеской начинаются при большом пробеге. Если вы чувствуете, что в поворотах машина раскачивается и теряет управляемость, то скорее всего потек амортизатор и его пора заменить. Если спереди у вашего Рено Логана появился стук, то здесь причин может быть несколько.

Первым делом необходимо визуально проверить все резинки, втулки стабилизатора, сайлентблоков, чехол шаровой опоры или опорный подшипник стойки. Если все в порядке, а стучать продолжает, тогда загоняйте автомоиль на яму или эстакаду. То есть автомобиль должен стоять на своих колесах, вывешивать на подъемнике может оказаться не так эффективно. Раскачивая переднюю часть кузова внимательно слушайте откуда доносится стук. Кроме самих элементов подвески стучать может подшипник ступицы или рулевая тяга.

Особенности принципа действия и структура подвески

Передняя подвеска в составе механизмов Renault Megane 2 имеет такой перечень узлов и деталей:

• нижний поперечный рычаг;
• телескопическая амортизационная стойка, выполненная единым узлом (разборным) с пружиной;
• поворотный кулак или цапфа;
• нижняя опора с шаровым пальцем;
• штанга стабилизатора для поперечной устойчивости;
• стойка стабилизатора;
• приводная полуось.

Удержание колеса со ступицей на поворотной цапфе в моделях Рено Меган 2 осуществляется посредством амортизационной стойки и нижней шарового шарнира, примыкающего к поперечному рычагу. В свою очередь, рычаг фиксируется к подрамнику, что обеспечивает независимое расположение подвески и способность к повороту колесного узла в пределах горизонтальной плоскости.

Такое устройство, как амортизационная стойка своим нижним кронштейном крепится к посадочному месту на поворотной цапфе. Тут немаловажна и схема подвески. Верхней частью (штоком) стойка соединяется с соответствующей опорой, которая фиксируется на «чашках» кузова Renault Megane 2.

Основным заданием рассматриваемого узла является обеспечение плавности передвижения. Пружинная вставка поддерживает величину клиренса над дорожной поверхностью, а амортизационное устройство призвано погасить ее вертикальные двухсторонние колебания.

Как поменять рычаг?

Ремонт и подвеска рено логан задняя подвеска рено смонтирована на полунезависимой. К подрамной конструкции рычаги прикрепляются сайлентблоками − вместе с шаровыми они являются уязвимыми местами и быстро изнашиваются, и могут потребовать замены. Впрочем, и сам рычаг может прийти в негодность из-за чрезмерных нагрузок.

Номер детали в оригинальном каталоге: 6001547520 (левый, в сборе), 6001547519 (правый, в сборе).

Устройство рычага подвески ограничивает движение передних колес под требуемым углом. Этот узел связан с поворотным кулаком с помощью шаровой опоры через специальный болт. Фиксация рычага производится с применением сайлентблоков, которые часто выходят из строя и нуждаются в замене.

Признаки неисправности рычага подвески:

• Стук при попадании в ухаб.
• Разбалансировка колес.
• Чрезмерный износ шин.
• Тяга машины влево или вправо в процессе набора или снижения скорости.
• Появление люфта руля.

Передняя подвеска Reno требует особого внимания в части установки новых сайлентблоков и шаровой опоры. Для решения задачи требуется демонтаж (замена) переднего рычага (фото).

https://www.youtube.com/watch?v=tA18P6ihPcc

Следуйте приведенной ниже схеме работ:

• Поднимайте переднюю часть авто таким образом, чтобы оба колеса оказались в подвешенном состоянии. Если поднять только одно колесо, то стабилизатор не даст снять рычаг.
• Отбрасывайте крепеж штанги от рычага и демонтируйте кожух мотора, защищающий агрегат от попадания грязи.
• Выкручивайте гайку, стягивающую шаровую и поворотный кулак. При этом зафиксируйте болт, чтобы избежать прокручивания. Далее выбивайте болт.
• Используйте отвертку с обычным жалом, чтобы разжать соединение двух деталей — пальца шаровой и поворотного кулака.
• Послабляйте протяжку болта, удерживающего крепление подрамника на кузовной части. После выкручивайте гайку на кронштейне подрамника и снимайте его с болта.
• Возьмите ключ накидного типа для скручивания гайки, удерживающей рычаг, а после доставайте болт.
• Демонтируйте узел и ставьте новое изделие по обратному алгоритму или же делайте другие ремонтные работы по ходовой Рено.

Подведем итоги

Всем привет. Как многие уже знают о моём приобретении оригинальных рычагов.Собственно напишу немного о замене. В интернете есть много видео и прочих информационных ресурсов о замене рычагов. Посмотрев и почитав в следующею смену собрался менять рычаги. Но т.к у нас в части нет интернета пришлось всё делать по памяти…Теперь по порядку1.

Понадобятся все инструменты. Трубы монтажки молотки и прочие прибамбасы2. На всякий случай купить болт и гайку на шарувую. Я менял оба рычага и с одной стороны болт был в прискорбном состоянии. Успешно болт заменил.3 Пару часов времени или сутки)) На одну сторону ушло примерно часа 2 (делал не торопясь)А теперь немного фото

Вывешиваем переднюю часть. Для того что бы разгрузить подвеску. Это облегчит демонтаж и монтаж запчастей. Поднял двумя домкратамиДальше всё по старому сняли колесовыкрутили шаровый болтДальше как на фото берём монтажку и тянем рычаг внис ударяя молотком скраю

Молотком бил сюда и давил за стабилизатор вниз. Удара 3-4 и шаровая выскочила

Дальше откручиваем стойку стабилизатора тягу и сам рычаг

Стойку стабилизатора не менял. Немного грязные а так состояние на 5До этих оригинальных рычагов стояли какие то китайские рычаги если не ошибаюсь рувиль кантора( полное говно”извините” по этот так! оба рычага прошли 26 тыков и одновременно сдохли)В рачагах разница есть и по весу и по сайлентблокам. Даже сфотал для сравненияТеперь собираем всё обратноСтавим новый рычаг

Ставим рычаг. Наживляем болты. И вставляем стойку ставилизатора. Резинку между рычагом и стабилизатором и штырь с торксом. Гайку на стойку не наживляем

Потом опускаем соседний домкрат и резьба сама вылезет внаружу. наживляем и закручиваем гайку стабилизатора

подкорачиваем рычаг горизонтально и затягиваем его

Затягиваем гайки и тягу. Ставим на место защитный пластик

Болт конечно для шаровой лучше оригинальный приобрести. Со временем поменяю

Инструменты понадобились все все свои и какие были в закромах пожарной части =)

Вот и конец. Всем хорошего настроения и пожалуйста берегите лес от пожаров =) Лето не загорами.

P.S. А развал схождение делать надо?

Цена вопроса: 3 800 ₽ Пробег: 155800 км
