Ваз-2110, подушки двигателя: замена и диагностика своими руками

Замена правой опоры

1. Снимем брызговик (защиту) двигателя ;
2. Также снимаем ремень генератора (о том как снять ремень генератора читайте здесь);
3. Устанавливаем под двигатель домкрат и немного приподнимаем его, тем самым разгружая правую опору;
4. Как и в случае с левой опорой, берем торцовый ключ на 17 и откручиваем верхнюю гайку болта подушки;

Далее с помощью торцового ключа на 15 откручиваем и вынимаем болт подушки вместе с ограничителем;

Дальше немного приподнимаем домкрат, вынимаем фигурную гайку из под кронштейна двигателя и вынимаем верхний ограничитель;

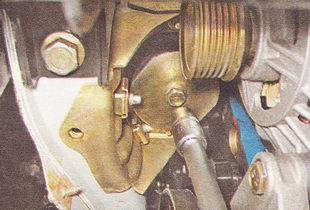

Берем ключ на 13 и откручиваем 2 болта крепления подушки к кронштейну кузова и снимаем подушку.

Установку новой правой опоры производить в обратной последовательности

Обратите внимание, что фигурную гайку болта опоры нужно установить на верхний ограничитель выступами вверх

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Замена левой подушки мотора ВАЗ 2110

Для замены левой опоры двигателя ВАЗ 2110 необходимо провести следующие действия:

1. Ставим авто для производства работ.
2. Демонтируем защиту мотора.
3. Устанавливаем транспортное средство на домкрат в районе КПП и поднимаем его, проложив брусок из дерева между домкратом и днищем, до момента отрыва колес от грунта, при этом мотор также несколько приподнимется, открывая доступ к левой опоре.
4. Демонтируем крепеж опорной шпильки, применив торцовую головку на «15» с воротком.
5. Освобождаем ограничитель опоры в верхнем положении.
6. Несколько опускаем подъемное устройство, чтобы МКПП опустилась, и снимаем опорную шпильку.
7. Головкой на «13» с воротком демонтируем крепеж, которым левая опора двигателя подсоединена к креплению кузовной части.
8. Двигаем подушку в направлении мотора и вытаскиваем.
9. Демонтируем ограничитель опоры, расположенный снизу.
10. Монтаж обновленной левой опоры двигателя ВАЗ 2110 осуществляется в обратном порядке.

Важно: для предотвращения проворачивания шпильки необходимо ее корректная посадка ее выступами в отверстие овального типа крепления картера МКПП

Конструктивные особенности

Если у вас «десятка» с двигателем на 8 клапанов, тогда конструкцией предусматривается две боковые и одна задняя опора;

На 16 клапанных двигателя имеется две боковые опоры, одна нижняя и одна верхняя.

Важно заметить, что у 8 клапанных двигателей на десятке присутствует задняя подушка двигателя, в то время как на 16 клапанном ее нет. Зато такие моторы могут похвастаться наличием дополнительных опор

Вне зависимости от конструкции, процедура замены выполняется аналогичным методом.

Неисправности

На самом деле обнаружить вышедшие из строя подушки достаточно просто, поскольку вибрации двигателя сразу же увеличатся.

Если силовой агрегат работает нормально, но кузов при этом трясет, вибрация ощущается на рулевой рейке, педалях, приборной панели, тогда сомневаться не приходится — износились подушки двигателя.

Пик вибраций происходит при старте мотора и при его отключении. Если резиновые элементы полностью износились, тогда начнет появляться стук. Он вызывается контактом элементов двигателя с опорами.

Чтобы убедиться в износе подушек, включите мотор, поднимите капот, визуально осмотрите опоры и подушки. Приложив руку на двигатель, вы тактильно ощутите усиление вибраций по сравнению с нормальным поведением автомобиля.

Причин возникновения неполадок может быть несколько.

Причины	Особенности
Деформации	Деформация элементов может происходить при отработке ресурса подушек, при механических или температурных воздействиях
Потеря эластичности	Резина не обладает большим запасом прочности, потому с течением времени она состаривание. Данный эффект усиливается при воздействии температурных перепадов
Расслаивание и растрескивание	Подушка может буквально разваливаться, расползаться при воздействии на нее химически агрессивных веществ

Требуется ли замена

Если вы обнаружили, что задняя или любая другая подушка начала изнашиваться, тянуть с ремонтными мероприятиями ни в коем случае нельзя.

Помимо дискомфорта водителя и пассажиров при движении автомобиля, вы рискуете дотянуть поломку до того момента, когда начнутся разрушительные процессы работе коробки передач и силового агрегата.

Принимаясь за ремонт креплений мотора, следует подумать над тем, стоит ли менять отдельно подушки, либо заменить опоры в сборе.

Если опора не повреждена, менять ее не обязательно. То есть в таких ситуациях достаточно просто заменить подушку. Комплект новых подушек для ВАЗ 2110 сегодня стоит около 1,3 тысячи рублей. Набор опор обойдется вам в 2,5 тысячи рублей.

Выполнять работу самостоятельно или обращаться на СТО — ваш выбор. Но следует знать, что за замену одной подушки с вас возьмут минимум 300 рублей.

Замена подушек двигателя ВАЗ 2110

Опора двигателя – крепежное устройство, с помощью которого силовой агрегат прикреплён к кузову авто. Также она выполняет функцию амортизатора, отсюда и второе название — подушка двигателя. Кроме того, в зависимости от конструкции, опору могут называть и «гитарой», поскольку форма напоминает этот музыкальный инструмент.

Некоторых владельцев подержанных автомашин ВАЗ 2110 всерьез беспокоят глухие стуки, вибрации и непонятный гул. доносящийся из моторного отсека. Что может быть причиной такой ненормальной шумности? Скорей всего, износилась или повредилась одна из опор. Чтобы мотор не оторвался совсем, необходима своевременная замена подушек двигателя ВАЗ 2110.

Подушки двигателей ВАЗ 2110/2111/2112 представляют собой резинометаллические детали, состоящие из пары пластин из стали или другого металла с не большой прокладкой, выполненной из хорошей износостойкой резины.

Двигатель (8 клапанов) ВАЗ 2110/2111 поддерживают три подушки: левая (с коротким болтом), правая и задняя. А на ВАЗ 2112 есть пять опор. добавляются ещё две дополнительные подушки типа «гитара» для поддержания 16-клапанного двигателя.

Старайтесь ставить только оригинальные заводские детали, либо качественный дубликат. К слову, цена на оригинал боковой опоры двигателя от ВАЗ с артикулом 21100100124200 составит 550 р. а на заднюю опору двигателя с артикулом 21100100128600 – 500 р.

Цена указана на весну 2017 года по Москве и области.

Подушки рвутся в основном от резкой и дерганой манерой езды у тех, кто не обращает внимания на ухабы. Небрежный стиль вождения по принципу «больше газа — меньше ям» быстро убивает опоры.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
2. Посторонний шум в салоне при передвижении по неровной поверхности.
3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

• Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
• Растрескивание и расслаивание резины от воздействия химически активных компонентов.
• Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук, при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Поддомкрачиваем двигатель автомобиля. Ключом с головкой «на 17» отворачиваем два болта крепления задней опоры к кузову. Затем при помощи ключа «на 19» отсоединяем крепления опоры к коробке передач, отвернув два болта.

Подушки двигателя – это элементы опоры, которые предназначены для поддерживания мотора и увеличения его срока службы. Классическая подушка двигателя имеет стальной корпус и толстую подушку из каучука.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.

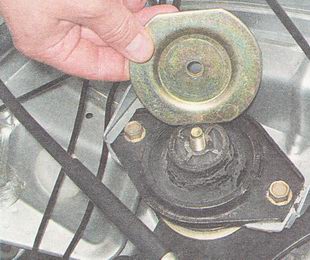

2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

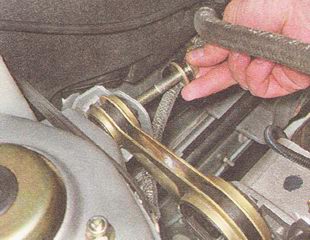

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Выбираем и устанавливаем защиту двигателя ВАЗ 2110 своими руками

Как правило, каждого владельца «десятки» волнует то, что защита картера двигателя ВАЗ 2110 инжектор, мягко говоря, оставляет желать лучшего. Что штатно устанавливается на автомобиль с завода?

Только пластиковый брызговик, защищающий блок картера от грязи, воды, ну и еще, может быть, от не сильного касания на ухабе. Обычно доработку производит подавляющее большинство автолюбителей, своими руками устанавливая полноценную систему, способную защитить блок двигателя.

Пыльник двигателя

Ведь, как не крути, наши дороги даже в городах не располагают к мягким касания, если уж влетаешь в ухаб, то лишь берегись да считай последующие неисправности, несмотря на все навыки управления машиной.

Как заменить подушки двигателя на ВАЗ 2110-ВАЗ 2112?

Примечание! В данной статье мы поговорим исключительно об 8 клапанных автомобилях, если вы ищите информацию про 16 клапанные движки, тогда переходите на другую статью, под названием: «Замена подушек на двигателе автомобиля Лада Приора», по сути в этих двух двигателях подушки особо и не отличаются, просто в 16 клапанных машинах добавлены дополнительные подушки и убрана одна, задняя подушка двигателя, несмотря на это, левая и правая подушка двигателя присутствует как в 16 клапанном автомобиле, так и в 8 клапанном, но информация по замене этих двух подушек размещена только лишь именно в этой статье, поэтому если вы с них начнёте, тогда не переходите по ссылки а продолжайте просто далее читать данную статью по замене!

Замена левой подушки двигателя:

В начале под машину подлезьте и под саму коробку передач подставьте опору которая на домкрате лежать будет (Это дощечка может быть и не в коем случае чисто домкратом не поднимайте коробку, она может повредиться или если у вас всё же домкрат имеет плоскую поверхность и вы уверены что он не повредит корпус коробки, то можете попробовать поднять коробку передач, без какой либо опоры), затем по не многу поднимайте домкрат (Лучше всего использовать гидравлический, он на вряд ли сорвётся, ну только закрепить его отлично нужно) и за коробку передач, чуть приподнимется сам двигатель, когда это будет сделано, открутите гайку крепящую двигатель к подушки (Указана красной стрелкой) и аккуратно опустите домкрат, чтобы шток вышел из подушки, как только операция будет произведена, выкручивайте два болта которые крепят подушку (Указаны синими стрелками) и полностью снимайте её с автомобиля, устанавливайте новую и металлическую опору на неё которую вы тоже сняли со старой подушке, после чего повторно поднимайте двигатель за коробку и заверните гайку которая шток двигателя к подушке крепит, но только перед этим, обязательно болты крепления подушки к кузову прикрутите.

Замена правой подушки двигателя:

Замена производится как и с левой подушкой, а именно ставится домкрат (Указан красной стрелкой), но только уже не под коробку передач, а под картер двигателя (Указан синей стрелкой) и после чего он поднимает движок и отворачивается гайка которая силовой агрегат к подушке крепит (см. маленькое фото, там как раз и показывается отворачивание этой гайки), затем выкручиваются два болта крепления самой подушки (Зелёными стрелками указаны) и она уже может сниматься с автомобиля.

Примечание! Данная подушка на кронштейне размещена, если вдруг он будет погнут или если вы его просто захотите поменять, тогда открутите три болта крепления этого кронштейна к лонжерону кузова и после этого его снимите, кстати, перед тем как начать производить данную операцию, снимите ремень генератора, как это сделать читайте в статье: «Замена ремня генератора на автомобиле», пункт 1 вам нужен!

Замена задней подушки двигателя:

К этой подушке удобней всех подлезть и как правило при наличие хорошего инструмента, она быстро снимается, а снимается она вот как, сперва домкрат под коробку передач подставляется и он её чуть-чуть приподнимает, затем выкручиваются две гайки (Их на фото ниже не видно, сама подушка синей стрелкой указана и вороток красной указан, при помощи которого и происходит выкручивание одной из гаек) которые подушку к кузову крепят и ещё две гайки болтов, крепящих подушку через кронштейн к коробке (Данные гайки указаны зелёными стрелками на маленьком фото) и можете снимать старую подушку, совместно с кронштейном с силового агрегата.

Примечание! Подушки в магазине могут продаваться как в сборе с кронштейном, так и без него, если вы вдруг именно такую подушку и купили, то обязательно со старой снимите кронштейн для неё, между собой они скрепляются при помощи всего лишь одного болта (Указан красной стрелкой), отвернув который, кронштейн можно будет разделить с подушкой (Рекомендуем кронштейн в тиски зажимать, так будет гораздо удобней болт откручивать)!

Дополнительный видео-ролик: Приблизительно понять весь процесс по замене подушек двигателя на автомобилях десятого семейства, вы можете прочитав статью и просмотрев чуть ниже видео-ролик, с наглядной инструкцией.

Инструкция по замене подушек крепления двигателя

Комплектующие, требующиеся для замены своими руками:

• комплект опор двигателя (в сборе 2 500 рублей);
• комплект подушек (около 1 300 рублей).

Если у машины довольно большой пробег и наблюдаются процессы вибрации, чтобы исключить выход из строя двигателя, лучше менять опоры в сборе. Небольшая переплата одновременно гарантирует решение проблемы крепления на концептуальном уровне. Движки могут длительно работать только при нормальном уровне вибраций, поэтому при появлении проблемы рекомендуется ее устранить

При выборе обратите внимание на состояние правой и левой опоры, а также на то, что предложена продукция на 8 и 12 клапанов. Безусловно, 12-клапанная опора более надежна в эксплуатации и подойдет для людей, предпочитающих интенсивный стиль вождения

Процесс замены отличается. Если вы хотите поменять только саму подушку, выполняйте рекомендации частично.

Замена 8-клапанной опоры:

Установите двигатель в ремонтное положение на ровной поверхности, сделайте упор колес.
Ремень генератора снимается и удерживается с помощью болта, который нужно отвернуть ключом № 13.
Установите домкрат и на него дополнительные деревянные опоры, важно снять нагрузку с удерживающих агрегат опор.
Демонтируйте гайку на правой подушке (ключ на 15), снимите болты фиксации кронштейна и лонжерона – всего 3 шт. (ключ на 17).
Установите подушку или опору по шагам, выполняя действия в обратном порядке.
Затем проделайте это же с другими опорами, начав с центрального крепления и левой подушки (ключ на 15).. Замена 12-клапанной опоры:

Замена 12-клапанной опоры:

• демонтируйте фиксирующий болт между кронштейном и двигателем (ключи на 15, 2 шт.);
• снимите опору, проведите замену подушки на новую;
• монтаж проделайте в обратном порядке;
• для снятия верхней опоры потребуется открутить болт, крепящий верхнюю опору, это можно сделать вручную в моторном отсеке (ключе на 17);
• аналогичные действия проделываются с другими опорами и подушками.

Если вы затрудняетесь с демонтажем опор мотора, посмотрите детальное видео, как это можно проделать самостоятельно. Основная сложность без опыта состоит только в поиске креплений опор и их правильном демонтаже.

Как крепится двигатель в авто ВАЗ2110

Двигатель авто ВАЗ 2110 крепится в автомобиле в моторном отсеке. Опорами служат три эластичных элемента.
К кронштейну двигателя крепится правая опора, к кронштейнам картера КП – левая и задняя опоры. Последние две опоры по конструкции аналогичные.

Как заменить правую подушку двигателя авто ВАЗ 2110

Итак:

• Откручивается верхняя гайка фиксирующая подушку двигателя.
• Выкручиваются два болта удерживающие элемент к кронштейну.
• Под колесной аркой откручиваются болты, которые соединяют кронштейн с лонжероном.
• Кронштейн правой подушки двигателя ВАЗ 21103 вытаскивается из автомобиля.
• Меняется старая подушка и устанавливается новая в обратной последовательности разборки.

Как заменить левую подушку двигателя авто ВАЗ 2110:

Как и в первом случае откручивается верхняя гайка фиксации подушки. Но двигатель с этой стороны нужно опустить.

• Двигатель опускается на подготовленную опору.
• Вытаскивается верхняя шайба подушки.
• Выкручиваются болты фиксирующие элемент.
• Левая подушка под двигатель ВАЗ 2110 снимается.
• Вместе со шпилькой удаляется нижняя шайба.
• Левая подушка двигателя ВАЗ 21102 меняется на новую, а сборка выполняется в обратной последовательности.
• С помощью головки откручивается гайка, фиксирующая заднюю подушку к кузову.
• Отворачивается крепление подушки двигателя на ВАЗ 2110 к коробке передач.
• Подушка снимается.

Как заменить заднюю подушку авто ВАЗ 2110

Снятие задней подушки ВАЗ 2110

Комплектация задних подушек может быть вместе с кронштейном или без него. Деталь представляет собой цельный литой элемент, в котором есть все необходимые отверстия для монтажа подушки.
Для увеличения надежности и жесткости на внутренней части кронштейна расположены ребра. Верхний кронштейн крепления мотора – это промежуточное звено между подушкой опоры двигателя и гибкой штангой.
С его помощью можно изменить угол фиксации к кузову и усилить конструкцию крепежа.

 Итак:

• Установка новой детали производится в обратной последовательности.
• Сборка узла выполняется обратно его разборке.

Для правильной замены подушек двигателя ВАЗ 2110 можно познакомиться с видео.

Тюнинг крепления двигателя ВАЗ 2110

Достаточно доступный элемент тюнинга, с помощью которого можно крепление двигателя сделать более жестким – замена заводской штатной опоры на элемент с более жестким корпусом и резиновой деталью опоры.Это устройство позволяет:

• Максимально уменьшить перемещение двигателя при торможении им, резком старте автомобиля, наезде на неровности.
• Увеличить ресурс системы выпуска и приводов ведущих колес.
• Предохранить от самовыключения передач.
• Под капотом будет установлена яркая тюнинговая деталь.

Тюнинговая деталь крепления двигателя ВАЗ 2110

Для усиления жесткости двигателя можно установить четвертую опору для силового агрегата авто. Она соединяет между собой поперечину передней подвески автомобиля ВАЗ 2110 и картер сцепления.
Такое устройство можно установить как для крепления двигателя 8 клапанов, так и 16 клапанов. При монтаже дополнительной опоры нужно найти для модуля зажигания другое место и приобрести новый кронштейн.
Общий вид устройства показан на фото.

Общий вид элементов дополнительной опоры для ВАЗ 2110

Инструкция по установке включает:

• Демонтаж бронепроводов свечей зажигания.
• Разъединяются разъемы проводов от модуля зажигания авто.
• Выворачивается крепление к блоку цилиндра и картера сцепления модуля зажигания.
• Откручиваются последние три гайки фиксации модуля, который затем снимается.
• Закручивается новое крепление, и модуль зажигания устанавливается на другое место.
• На поперечину передней подвески прикручивается кронштейн четвертой опоры.
• В отверстие клеммного зажима просовывается болт, устанавливается и закручивается на два витка гайка.
• В проушину фиксации опоры ставится нижняя головка штанги.
• Вставляется в отверстие проушины и подушки соответствующего размера болт, закручивается гайка.
• Регулируется размер штанги до тех пор, пока отверстие в картере сцепления не совпадет с отверстием на верхней головке.
• Вставляется еще один болт.

Установка четвертой опоры двигателя ВАЗ 2110

• Щиток картера сцепления, головка штанги крепятся через распорную втулку на опоре.
• Выполняется затяжка всех болтов.
• При установке другого крепления для модуля зажигания в резьбовое отверстие на блоке цилиндров закручиваются болты.
• Крепится низ и верх кронштейна, все болты затягиваются.

При установке четвертой опоры цена подушек двигателя увеличится, но и увеличится надежность крепления двигателя автомобиля ВАЗ 2110.

Замена передней опоры двигателя

Штатная замена передней опоры двигателя ВАЗ 2110 не составляет затруднений для автолюбителей. Она проводится в следующей последовательности:

1. Демонтируем защиту двигателя.
2. Отвинчиваем гаечным ключом на «15» крепеж штанги передней опоры к поперечному креплению фронтальной подвески.
3. Парой гаечных ключей на «15» отвинчиваем крепеж штанги к креплению передней опоры двигателя и демонтируем ее.

При уверенном крепеже остальных опор силовой установки установка переднего компонента проходит без затруднений.

Важно: для совмещения отверстий необходимо покачивать мотор «десятки». Левая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — регулируемый по высоте упор (например, винтовой домкрат); — смотровая яма или эстакада

Левая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — регулируемый по высоте упор (например, винтовой домкрат); — смотровая яма или эстакада.

Снятие левой опоры 1. Подготавливаем автомобиль к выполнению работы (см. п. 1, 2б и 4 Подготовка автомобиля к ТО и ремонту ). 2. Снимаем защиту (см. Защита двигателя — снятие и установка ). 3. Устанавливаем под коробку передач регулируемый по высоте упор (домкрат) и немного приподнимаем коробку передач, разгружая левую опору.

4. Торцовым ключом на 15 мм с удлинителем отворачиваем гайку шпильки левой опоры.

5. Снимаем верхний ограничитель опоры двигателя.

6. Немного опускаем коробку передач на домкрате. 7. Вынимаем шпильку опоры двигателя.

8. Торцовым ключом на 13 мм отворачиваем два болта крепления подушки опоры двигателя к кронштейну кузова.

9. Немного сдвинув подушку к двигателю, снимаем ее с кронштейна.

10. Снимаем нижний ограничитель опоры двигателя.

Установка левой опоры двигателя Устанавливаем на автомобиль новую левую опору и все снятые детали в последовательности, обратной снятию. Чтобы шпилька не проворачивалась, она должна выступами войти в овальное отверстие кронштейна картера коробки передач.

Правая опора силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуются: — смотровая яма или эстакада; — регулируемый по высоте упор (например, винтовой домкрат). Снятие правой опоры двигателя 1. Снимаем защиту (см. Защита двигателя — снятие и установка ). 2. Снимаем ремень генератора (см. Ремень привода генератора — замена ) 3. Устанавливаем регулируемый по высоте упор (домкрат) под двигатель и немного поднимаем его, разгружая правую опору силового агрегата. 4. Торцовым ключом на 17 мм отворачиваем верхнюю гайку болта подушки правой опоры.

7. Немного приподняв двигатель на домкрате, вынимаем из-под кронштейна фигурную гайку.

8. Снимаем верхний ограничитель подушки правой опоры силового агрегата.

9. Торцовым ключом на 13 мм отворачиваем два болта крепления подушки правой опоры к кронштейну кузова.

10. Снимаем подушку правой опоры силового агрегата.

Установка правой опоры силового агрегата (двигателя) Устанавливаем на автомобиль правую опору силового агрегата и все снятые детали в последовательности, обратной снятию, при этом фигурная гайка болта должна быть установлена на верхний ограничитель выступами вверх.

Нижняя штанга силового агрегата (двигателя) — снятие и установка Для выполнения работы потребуется смотровая яма или эстакада. Снятие нижней штанги силового агрегата (двигателя) 1. Снимаем защиту (см. Защита двигателя — снятие и установка ). 2. Ключом на 15 мм отворачиваем болт крепления нижней штанги к поперечине.

Установка нижней штанги

Верхняя штанга силового агрегата — снятие и установкаСнятие верхней штанги двигателя 1. Подготавливаем автомобиль к выполнению работы (см. п. 2 Подготовка автомобиля к ТО и ремонту ). 2. Двумя ключами на 15 мм отворачиваем гайку болта крепления верхней штанги к двигателю.

Установка верхней штанги

полезные советы автомобилисту
