Как подсос воздуха влияет на запуск двигателя

Места, где может быть подсос

Подсос воздуха может быть в любом месте, где он проходит к камере сгорания, будь это впускная гофра или ресивер. Существует несколько мест, в которых довольно часто возникает разгерметизация системы.

Места возможного подсоса:

• Стыки гофры с датчиком и дроссельным узлом;
• Регулятор холостого хода;
• Малый сапун;
• Вакуумный усилитель тормозов;
• Трубки абсорбера;
• Колечки форсунок;
• Уплотнительные прокладки впускного ресивера;

Все вышеперечисленные места склонны к подсосу воздуха в системе ВАЗ 2114 и при подозрениях на подсос необходимо осмотреть именно эти подозрительные места.

Кратко о каждом из мест

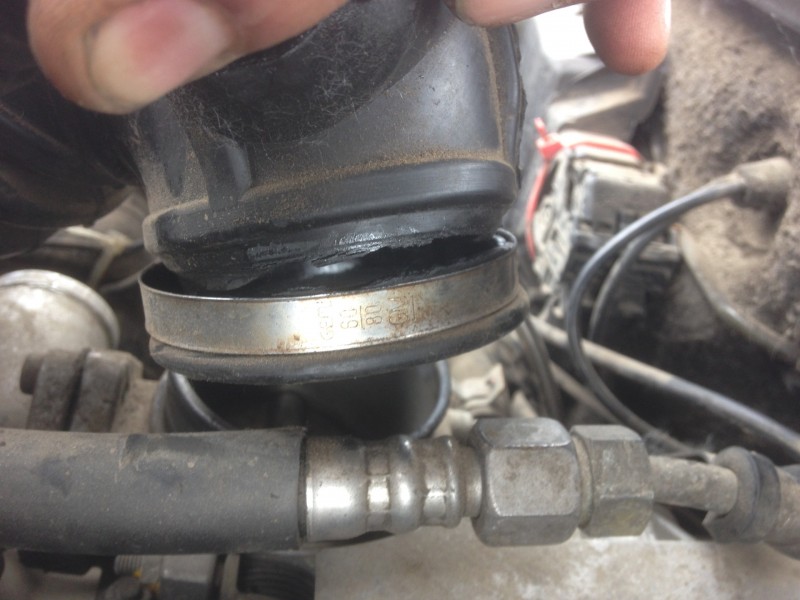

Стыки гофры

Гофра соединяется с дроссельным узлом и ДМРВ через хомут иногда данный хомут может не обеспечить надежной затяжки, что приводит к подсосу.

РХХ

Регулятор холостого хода устанавливается в ДУ через уплотнительное кольцо, которое обеспечивает герметичность системы. Зачастую данное кольцо теряет свои свойства и начинает пропускать воздух.

Следует отметить, что РХХ устанавливается только на автомобили с механическим дросселем.

Сапун

Малый сапун сообщается с впускной гофрой через хомут, расслабление этого хомута приводит к возможному подсосу воздуха перед дроссельным узлом.

ВУТ

Вакуумный усилитель тормозов соединен с впускным ресивером через специальный шланг, который может повредиться и начать пропускать нежелательный воздух, так же в ВУТ часто повреждается мембрана и впускной штуцер, что приводит к подсосу воздуха через усилитель тормозов.

Колечки форсунок

Для уплотнения стыка форсунок с ГБЦ применяются специальные резиновые кольца, которые обеспечивают надежную герметичность системы и не допускают ее разгерметизации. Из-за большой температуры резиновые кольца имеют свойство терять свою эластичность и становятся жесткими, что приводит к подсосу воздуха через них.

Уплотнители ресивера

Пластиковый ресивер стыкуется с ГБЦ через уплотнительные резиновые кольца, которые прилегают к поверхности головки. Из-за высокой температуры они теряют свои свойства и начинают пропускать лишний воздух.

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

Очиститель карбюратора (карбоклинер)

1. Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
2. Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
3. Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
4. Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
5. Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Способы проверки

Для выяснения причины выполняется диагностика системы впуска. Даже при обычном осмотре можно выявить дефекты, если знать самые слабые места своего автомобиля. Визуально возможно определить неисправность, если чувствуется запах антифриза, на моторе и под машиной образуются подтеки, в масле появляется охлаждающая жидкость. Но некоторые типы поломок невозможно выявить при простом осмотре. Тут потребуется специальное оборудование и определенные навыки.

Диагностировать впускной режим можно с помощью дымогенератора. Устройство подключают к испытуемому комплексу. Струя дыма под давлением впускается в тракт, просачиваясь в области разгерметизации. Таким образом, проверка впуска на герметичность дымом, поможет выявить даже малейшие места утечки.

Для определения отклонений в работе впускного тракта применяют специальные приборы-измерители. Однако специалисты не всегда согласны с точностью показания этих устройств, поэтому автомеханики предлагают применять комплексную оценку сложившейся ситуации.

Опытные водители определяют разгерметизацию участков на слух. Для этого на предполагаемые зоны утечки распыляют бензин. Если жидкость попадает на поврежденную область, она подсасывается вместо воздуха, издавая характерный звук. Место подсоса и определяется этим шипением. Опытные водители отмечают, что именно этот способ является самым точным и надежным.

Текст видео

Диагностика подсоса воздуха форсунок инжекторных двигателей

ПОДЕРЖИ КАНАЛ ) Буду благодарен

на развитие канала на покупку камеры 3 $

сбербанк 5469 6000 2805 8436

веб мани R338416336454Z197936543913E483830389412 заранее спасибо !

Во втором цилиндре пропуски воспламенения. Цилиндр отрубается. Оказалось форсунка подсасывает воздух (брызгал карбклинером). Замена уплотнительных колец помогает только на неделю. Так же помогает тупо снятие форсунки и установка ее на место. Прочитал, что ФУМ ленты под уплотнительные кольца и герметики использовать нельзя. У кого была такая проблема? Как побороли?

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;
• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Как найти подсос воздуха и вакуумную утечку

ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?

Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.

Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.

Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.

ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.

( Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» , чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)

Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.

Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.

Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.

Несколько слов об устранении неисправности

Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.

Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.

Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.

Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.

Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.

Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение.

Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео: https://vk.com/video240089429_170844002

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Симптомы подсоса воздуха через форсунки

Обнаружение подсоса поддаётся водителям с опытом многолетнего вождения и умения прислушиваться к работе мотора. Первыми признаками наличия оного становятся запуски по утрам или после долгого простоя авто.

1. Не запускается по утрам, как обычно. Требуется длительное прокручивание стартером. Двигатель троит и глохнет. Причиной тому ТНВД (топливный насос высокого давления), который слабо реагирует на прохождение топлива в режиме высоких оборотов. А на малом (холостом) не успевает с излишним воздухом в камере сгорания.

2. Неустойчивая работа холостого года, падающие обороты (ниже 1000) и остановка мотора. Винт (жиклёр) качества топлива не влияет на соотношение смеси, так как воздух с излишком попадает в камеру.
3. Увеличенный расход смеси на старте и движении для поддержания высоких оборотов. Приходится постоянно держать ногу на педали газа, хотя КПП находится на низкой передаче.
4. Падение мощности, когда во впускной системе ДМРВ (датчик массового расхода воздуха) держатся низкие обороты холостого хода. В системе с датчиком абсолютного давления сохраняются высокие обороты Х/Х и имеют место задержки впрыска, пропуски цикла воспламенения.

Как прокачать топливную систему у дизеля

Вам понадобится

• – 2 дюритовых шланга (1 м), которые равны шлангам обратной и прямой подачи топлива по диаметру;
• – емкость (пластик, 3-5 л);
• – 2 хомута на шланги;
• – спринцовка/вакуумный насос.

Инструкция

Для того чтобы удалить воздух из ИНВД, необходимо, во-первых, соединить шланги обратной и прямой подачи топлива. После этого установите приготовленные заранее дюритовые шланги. Заполните емкость, используя дизельное топливо. Зафиксируйте шланги при помощи хомутов на патрубках, после чего опустите шланг прямой подачи свободным концом в емкость, и не забудьте принять меры, чтобы шланг ни в коем случае не выскочил из емкости. Теперь следует поместить емкость на уровень выше топливного насоса. На отмытом от всевозможных загрязнений топливном насосе необходимо отвернуть болт в штуцере обратной подачи, и по появившемуся патрубку отсосать воздух пока не пойдет топливо. Затем заверните открученный болт. Потом запустите двигатель на пять минут для того, чтобы воздух был удален полностью. Проводите отсос, используя вакуумный насос, спринцовку или любой другой доступный способ. Для того чтобы выгнать воздух, прибегнув к другому способу, необходимо поместить емкость из пластика с соляркой на уровень выше, чем топливный насос.

Снимите с топливного насоса шланг прямой подачи топлива, после этого слейте топливо таким же образом, как и в случае переливания, из одной емкости в другую, жидкости.

Установите шланг обратно в момент, когда поток солярки станет уверенной струей, после чего не забудьте затянуть новым хомутом. Отвертите болт у шланга обратной подачи. Вследствие этого воздух через открывавшийся штуцер удалиться самостоятельно благодаря воздействию сифонного эффекта. Далее на пять минут запустите дизель, чтобы воздух полностью удалился из ТНВД. По прошествии получаса осуществите повторный запуск на тот же промежуток времени. С целью устранить подсос воздуха в дальнейшем необходимо проверить, настолько герметичен топливный шланг, а также его надежность стягивания хомутами. Не забудьте проверить уплотнение топливного фильтра, в каком состоянии находятся топливные трубки, а также герметичность механического или ручного подкачивающего насоса, оси рычага управления, и насколько герметичны уплотнения приводного вала.

Если вы выявили возможный подсос воздуха, обязательно замените дефектные детали.

Обратите внимание

Выполняя любые работы, направленные на выгон воздуха из дизеля, помните, что малейшая посторонняя частица в случае попадания в топливную магистраль может стать причиной ряда неприятных последствий.

Полезный совет

Помните, все работы, направленные на удаление воздуха, необходимо обязательно начинать с тщательной очистки, а также аккуратной промывки ТНВД, шлангов обратной и прямой подачи топлива, а также мест, где соединяется топливный насос с магистралями.

О подсосе воздуха в топливную систему дизелей

Особенности проверки на карбюраторных двигателях

Как мы уже говорили выше, первое на что нужно обратить внимание на таких двигателях при подозрении на подсос воздуха – карбюратор. Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана

Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана

Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана.

Если двигатель заглох, то ситуация упрощается, так как клапан рабочий. Снимите его и отверните жиклер холостого хода. Проверьте диаметр отверстия жиклера он должен быть 0.40 – 0.45 мм (смотрите характеристики вашего карбюратора). Если диаметр жиклера больше, чем согласно ТУ, то замените его.

Заведите двигатель и методом откручивая ЭМК постарайтесь выставить ХХ. Если это не получается сделать и ощущается, что двигателю не хватает топлива, то значит где-то подсасывает воздух.

Обратите внимание на возможный изгиб фланца карбюратора. Чтобы проверить подсасывает под ним воздух или нет, налейте под него воду. Если двигатель начал глохнуть, значит проблема в изгибе

В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина

Если двигатель начал глохнуть, значит проблема в изгибе. В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина.

Как определить место подсоса воздуха

Выявить место подсоса воздуха сложно, если нет специальных приспособлений. Частенько, при маленькой трещине в пайпах или вакуумных шлангах, без специального оборудования найти ее невозможно. Хотя наличие подсоса воздуха можно определить на слух — по характерному свисту или шипению.

Проверка герметичности тормозного вакуумного усилителя и его соединений

Выявить неисправность вакуумника довольно просто. Как правило, достаточно на заглушенном автомобиле 3-4 раза нажать педаль тормоза и держать ее. После этого следует запустить силовой агрегат. Если педаль немного провалилась, значит, подсоса нет.

Есть и другой метод. Если двигатель реагирует на нажатие педали тормоза, то следует заглушить вакуумную магистраль до усилителя, например, болтом по размеру шланга. После этого прогреть силовой агрегат и совершить пробную поездку. Если двигатель стал работать четко и без перебоев, то виноват во всем вакуумный усилитель.

Также на автомобилях отечественного производства, таких как ВАЗ 2106-2115, подсос возникает в месте соединения вакуумного усилителя с его патрубком. Это легко проверить с помощью мыльной воды: с помощью пульверизатора обильно обработать узел, и если есть пузыри воздуха, то следует заменить неисправный соединительный элемент.

Использование компрессора

Данный способ не является самым эффективным, но при этом может помочь выявить развоздушивание системы. Для этого требуется отсоединить воздушный фильтр, и с помощью переходника подключить компрессор к системе подачи воздуха, при этом следует замкнуть систему. Как правило, в роли переходника отлично подходят топливные фильтры от автомобилей ГАЗ, поскольку они имеют большой корпус и маленькое входное отверстие.

Метод поливки соединений

Подсос воздуха даст о себе знать, если место обильно полить мыльным раствором. Как правило, прохудившийся узел начнет пузыриться. Делать такую процедуру следует на заведенном двигателе. Обычно после попадания воды на проблемный узел, силовой агрегат отзывается снижением оборотов.

Также обработать соединения можно горючей жидкостью, например, аэрозольным карбклинером. После попадания на место подсоса, очиститель проникает во впуск, из-за чего обороты силовой установки увеличиваются, затем опускаются. Такой метод очень эффективен, если проблема заключается в прохудившихся прокладках, изношенных резинках форсунок или в неплотно закрученных соединениях.

Генератор дыма

Это один из самых эффективных способов, что практикуется на станциях технического обслуживания. Дымогенератор четко указывает на место подсоса воздуха. Он крепится сразу после ДМРВ к впускному коллектору. После того как дым поступает во впуск, он сразу же распределяется по всему пространству, после чего создается небольшое давление, под действием которого дым выходит из мест подсоса воздуха. Такой метод очень эффективен и позволяет без особых усилий выявить проблемную деталь во впускной системе. Стоимость опрессовки дымом составляет 600-900 рублей, в зависимости от региона.

При желании дымогенератор можно сделать самостоятельно. Для этого понадобится свеча накала от дизельного двигателя, железная или стеклянная банка, шланг и сосок для бескамерных шин. Как же сделать дымогенератор из этих предметов? Все предельно просто: в крышке банки нужно сделать три отверстия. Одно — под сосок, второе — под свечу накаливания, а третье — под выходной шланг. Затем наливаем в тару глицерин или моторное масло так, чтобы свеча накаливания была немного погружена в него, и надеваем крышку. К нашему нагревателю подключаем питание 12v, после чего начнется выделение дыма, затем соединяем выходной патрубок с заглушенным мотором и накачиваем его дымом, подключив к штуцеру от безкамерки автомобильный компрессор.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

1. Наберите в шприц объемом 20 см3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания

Дымо или парогенератором

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора

Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

• Трещина в соединении выпускных клапанов.

• Пробоина прокладки коллектора.
• Прокладки дросселя.
• Вакуумный усилитель, шланги.
• Неполадки крышки РХХ (задней).
• Рукава от воздушного фильтра до дроссельного узла.
• Уплотнения манжет форсунок.
• Заглушка ресивера.
• Клапан адсорбера.
• Диафрагма датчика давления топлива.

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.
