Как сделать подрамник на ниву своими руками

Подрамник на ниву размеры

Подрамник на ниву, чертеж металлической конструкции для автомобиля ВАЗ-2121 в виде монолитной рамы.

На рисунке изображен подрамник в аксонометрии, состоящий из пяти деталей:

1. Подрамник.
2. Защитная пластина.
3. Уголок крепления защитной пластины.
4. Уголок 70 х 70 (мм).
5. Уголок 70 х 50 (мм).

Все детали выполнены из стандартного сортамента:

• швеллер, номер профиля 16 – L = 726,5 (мм)
• уголок, номер профиля 3,5 (35 х 35 х 4) – L = 345,0 (мм)
• уголок, номер профиля 7 (70 х 70 х 5) – L = 200,0 (мм)
• прокат листовой толщиной 4 (мм)

Соединение деталей между собой осуществляется обычными крепежными изделиями:

• болт М8х22
• шайба круглая А.8
• шайба пружинная 8
• гайка М8

Применение простого в изготовлении подрамника на ниву, позволит снизить механическую и динамическую нагрузку, передаваемую раздаточной коробкой на кузов автомобиля и изменить эксплуатационные характеристики автомобиля в лучшую сторону:

• уменьшит вибрацию автомобиля
• уменьшит шум в салоне
• разгрузит пол кузова
• увеличит возможность регулировок по осям
• защитит картер раздаточной коробки от внешних воздействий

Наряду с преимуществами имеются и недостатки:

• уменьшается дорожный просвет
• придется «повозиться» при изготовлении.

Вот такая полезная конструкция у нас получилась.

Началось с того, что задолбался менять крестовины, шприцевать шлицы карданов, которые потом поменял на новые, и на них шлицы тоже накрылись в требуху. Ездил по 10-ку мастерских на правильную установку раздаточной коробки- ничего не дало. Гул, звон прыгающей по всему кузову раздатки привел меня на форумы. Прочитав много умных статей по вывешиванию раздатки, полез сам. Итог — 2 месяца ездил с немного уменьшенной вибрацией, и тут бах — промежуточный кардан (если это правильное название) в требуху. Полез опять сам. Снял РК и КПП и обнаружил: Вареное днище (руки мастеру оторвать) половина днища ровная (не вареная), вторая под углом градусов 60. И прогнившие места крепления раздатки:

В итоге полез опять в Инет и вот оно спасение: Подрамник раздатки

— но показалось тяжелым и трудно изготавливаемым (надо искать такой швеллер), и не хотелось сверлить насквозь днище. Да и просвет уменьшается, как я понял не хило. Но был огромный плюс — были чертежи, и я, взяв штангенциркуль и рулетку полез под свою старушку, руководствуясь тем, что у меня есть из чертежей по последней ссылке, что и вошло в основу, и размеры из книжке по Нивке, но тоже со своими доработками.

подрамник на ниву своими руками фото

Существует также некоторые недостатки, но они не значительные. Уменьшается дорожный просвет, и если его изготавливаете сами, это достаточно трудоемкая работа.

Конечно, вы можете приобрести уже готовый подрамник, но есть способы сделать его самостоятельно.

Изготавливается подрамник раздаточной коробки с помощью листа металла, швеллера и уголков. Скачайте точные схемы изготовления, чтобы по ним сделать все замеры. На строительных рынках вы можете приобрести все необходимое.

Соединение узлов болтовое. Для соединения подрамника на ниву потребуется:

— 10 болтов М8;

— 4 болта М10;

— 4 болта размером М12*1.5;

— 4 болта размером 12*1.25.

Для работы вам нужно приготовить все необходимые инструменты. Лучше всего конечно, все сделать на фрезерном станке. Но если нет возможности, то приготовьте, в первую очередь, телесные средства защиты рук и лица. Далее приготовьте угловую линейку, крен, чернилку, молоток, штангенциркуль, дрель с максимально возможной мощностью и малую, большую болгарку.

В первую очередь, измеряем все расстояния от базовой кромки швеллера, и обрабатываем ее. Толщина стенки боковины в месте соединения с верхней полкой составляет 8 мм, поэтому необходимо при выпиливании в поперечном направлении длины реза должна заканчиваться в таком же расстоянии до края верхней полки швеллера. Поперечные окна следует выпиливать малой болгаркой. А продольные – большой. После того, как вы вырезали окна, необходимо снять фаски, но перед этим также необходимо вырезать контур боковины.

Рама для Нивы в деталях. 1. — Лада 4×4 3D, 3.0 л., 1993 года на DRIVE2

Всем привет!

С божьей помощью и такой-то матерью сегодня я приступил к изготовлению рамы для своей зомбо-нивы. О причинах такого серьёзного «тюнинга» я писал ранее, в своём бортжурнале.

Изучив чертежи, я не стал откладывать дело в долгий ящик. С утра я поехал на металлобазу, и купил 12 погонных метров профильной трубы 80х60 мм. К обеду металл был у меня дома.

Полный размер

Приехал металл

Далее я соорудил подобие сварочного стола, из подручных материалов. Для этого я использовал два деревянных табурета, изготовленных мною очень давно и используемых во всех случаях жизни :))) На них я положил двутавр 200мм шириной. Проверил плоскость правилом. Ещё сверху положил ровную плиту дсп, 4 см толщиной. Ещё раз проверил плоскость, всё ровное. Горизонтальность меня пока не интересует, интересует ровная плоскость, на которой я смогу варить детали между собой.

Полный размер

Импровизированный столик для сварки

Полный размер

Мучаю чертежи

Нарезал несколько деталей рамы, собрал их прихватками. Всё промеряю по 20 раз, сходится до 1 мм. Профиль режу маленькой турбинкой, другой не имею. Чтобы диск не уводило и рез получался ровным пользуюсь струбциной для деревяшек, и куском швеллера с ровной стороной. Кусок швеллера служит как бы линейкой-упором, диском веду вдоль него.

Полный размер

Так режу профиль

Испытал свой самодельный пескоструй, подробный отчёт о нём ещё выложу. Предварительным результатом доволен, увидел кое-какие косяки, завтра их исправлю.

Полный размер

Проба пескоструя

Полный размер

Ещё пескоструй

Продолжение следует, всем хорошего настроения!

www.drive2.ru

[?]. ПОМОГИТЕ. Выбор подрамника раздатки (РК). — Лада 4×4 3D, 1.7 л., 2017 года на DRIVE2

Всем Привет!Как известно из предыдущего поста мною были приобретена жирнейшая мудовая резина Maxxis Mudzilla во внушительной размерности 31×11,5×15

В виду грядущих изменений авто я начал анализировать рынок запчастей.Очень много всяких разных вариантов — разобраться очень сложно.В данный момент я выбираю подрамник РК.В интернет есть два, как я понимаю, самых распространённых варианта:

1). Техно Сфера

Полный размер

2). Нива Комфорт, он же (Комфорт Плюс)

Данные подрамники крепятся абсолютно по-разному — имеют разное количество точек крепления и разное количество демпфирующих элементов — сайлентблоков.

ОТЛИЧИЯ:

-Техно-сфера крепиться к лонжам, через закладные в профиль лонжерона с 4-х сторон.Сами эти точки крепления являются жёсткими, так как крепяться металл к металлу без демпферов.-Техно-сфера имеет 4 или 5 точек крепления (в зависимости от модификации Нивы).-Из этих 4-х (либо 5-ти) точек крепления — все жёсткие.-Раздатка висит на 3-х подушках с сайлентблоками.

-Нива-комфорт крепиться через планки, которые устанавливаются на плоскости пола через подушки-сайлентблоки.-Нива Комфорт имеет 3 или 4 точек крепления (в зависимости от модификации Нивы).-Из этих 3-х (либо 4-х) точек крепления — три мягкие (одна жёсткая).-Сама раздатка также как и у Техно Сферы, висит на 3-х подушках.

Полный размер

Полный размер

Полный размер

Какой лучше выбрать подрамник (не беря в расчёт цену)?Я так полагаю, что Техно-Сфера это более жёсткий вариант, но более долговечный, а Нива Комфорт наоборот.Как кто считает?Жду Ваше мнение.Спасибо за советы.

Технология изготовления и установки

Для самостоятельного изготовления подрамника на раздаточную коробку автомобиля «Нива» потребуется определённый набор инструментов и материалов. Идеальным вариантом стало бы выполнение работ с помощью фрезерного станка, но за его неимением придётся использовать всю нашу природную смекалку и запастись большим терпением.

Инструменты и материалы

Кроме обязательных средств защиты для рук и лица (прочных перчаток, очков или маски), понадобится комплект инструмента:

• большая и малая УШМ (болгарка);
• мощная электрическая дрель;
• угловая линейка;
• штангенциркуль;
• кернер;
• молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

Изделия металлопроката:

• стальной лист 4 мм — 525х350 мм;
• уголок 35х35 мм — 700 мм;
• уголок 70х50 мм — 400 мм;
• уголок 70х70 мм — 400 мм;
• швеллер №16 – 730 мм;

Соединительные элементы:

• болт М8 – 10 шт.
• болт М10 – 4 шт.
• болт М12х1,5 – 4 шт.
• болт М12х1,25 – 4 шт.

Подготовив всё необходимое для работы оборудование, следует внимательно изучить чертежи основных элементов подрамника, чтобы избежать возможных конструктивных ошибок, а также исключить перерасход материала.

Как сделать своими руками

Согласно чертежам подрамника выполняем заготовки элементов конструкции, которые будут подвергаться дальнейшей обработке — отрезаем швеллер, уголок и защитную пластину нужного размера.

1. Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

2. Из уголка 70х70 и 70х50 монтируем систему крепежа подрамника к лонжеронам, заранее оснастив элементы отверстиями под болтовые соединения (М12х1,5) согласно чертежам устройства.

3. Болтами М8 крепим стальной защитный лист к нижней части подрамника на уголок 35х35. Отметим, что отверстия в полках уголков и теле боковин швеллера обязательно должны быть резьбовыми. Вырезаем в пластине окна для слива масла (под сливной пробкой), а также отвода грязи из пространства между боковинами подрамника.

Способы усиления конструкции

Эксплуатация автомобиля «Нива» в экстремальных условиях требует усиления прочности конструкции подрамника на раздаточную коробку. Есть несколько способов решения этого вопроса:

• Изменение профиля боковых частей швеллера, делающее его более низким.
• Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
• Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Все мероприятия, связанные с монтажом подрамника на автомобиль «Нива», необходимо проводить, установив машину на смотровой яме или подъёмнике. После самостоятельной сборки элементов конструкции, готовую деталь нужно обработать грунтовкой или противокоррозионной краской. Дав покрытию хорошенько просохнуть, можно приступать к установке устройства.

1. Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
2. Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
3. Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
4. Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
5. Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Для полного понимания технологии изготовления и монтажа подрамника на «раздатку» автомобиля «Нива» предлагаем просмотреть видеообзор этапов работы.

Чертежи подрамника на Ниву фото

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный. В усиленном варианте к боковинам швеллера подворачиваются концами под креплениями кронштейнов раздатки. Также в усиленном варианте повторяются продолговатые отверстия крепления кронштейнов раздатки.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте. Чтобы увеличить защиту необходимо закрепить уголки к лобовой части подрамника и к креплению опоры самой коробки. Если подрамник не будет защищен, это может привести к его деформации, так как возможны лобовые столкновения с возможными препятствиями и пеньками.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз. В итоге создания конструкции у нас получается внутри швеллера рамка из четырех углов. Боковины швеллера под полку угла можно обрезать. При такой конструкции подрамника достаточно сильно увеличивается, и при этом высота уменьшается примерно наполовину.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Технические характеристики

В качестве основы для внедорожника используется несущий кузов, где роль подвески отведена независимой пружинной конструкции, размещенной на парных поперечных рычагах. Зависимая задняя подвеска характеризуется 5-штанговой пружинной системой. Новшеств в оформлении тормозов также не предусмотрено: передние – дисковые, задние – барабанные. Тормозная система дополняется вакуумным усилителем. Что касается рулевого механизма, то здесь установлена рейка с гидроусилителем.

Размер авто:

• длина – 3,919 метра;
• ширина – 1,8 метра;
• высота – 1,652 метра;
• колесная база – 2,45 метра.

Независимо от выбранной модификации внедорожника появляются механический постоянный привод, блокируемый дифференциал, двухскоростная раздаточная коробка. Модель отличается высоким клиренсом, который в сочетании с полным приводом и компактными размерами обеспечивают вездеходность автомобиля с устойчивостью на поворотах. В то же время, автолюбители ценят эту версию за возможность буксировки прицепа весом до 1 200 килограмм.

Помимо этого нельзя проигнорировать вместительный багажный отсек, позволяющий единовременно перевозить 320 литров груза. Сложение второго ряда дает скромную прибавку – увеличивая пространство вдвое. Инженеры продумали конструкцию таким образом, чтобы порог и дверной проем не мешали погрузке.

Несмотря на ожидание поклонников расширения моторного ряда, Шевроле Нива была представлена только с одним силовым агрегатом. Судя по грядущему обновлению, эта модификация навсегда войдет в историю только с одним двигателем – 1,7-литровым четырехцилиндровым рядным мотором с 16 клапанами ГРМ. Он отвечает экологическому стандарту и относится к Евро-4.

Предельная мощность составляет 80 л.с. и 127 Нм крутящего момента. Вместе с ним ставится пятискоростная механическая коробка, способная разогнать авто до 140 км/ч. Назвать внедорожник динамичным не получится, поскольку засечь первую «сотню» на спидометре можно будет не раньше чем через 19 секунд. Расход в смешанном цикле 10,8 литра.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Полка багажника ВАЗ из фанеры

При наличии макета изготовление полок выполняется легко и непринуждённо. Потребуется 1,5 — 2 часа. Пробную сборку оригинала я выполнял небольшими саморезами. Основные этапы и особенности показаны ниже. На фото — внутреннее устройство боковой правой полки и система взаимного крепления элементов полки.

Для того чтобы предметы надёжно размещались внутри полки, я установил дополнительную панель. На фото она временно закреплена струбциной.

Конечно, позже я доработал конструкцию, чтобы панель надежно держалась и при этом быстро снималась без применения инструментов.

В качестве заготовок для изготовления направляющих фиксаторов я использовал мебельные уголки: распрямлял, рубил на две равные части, одну сторону детали немного подгибал, обрабатывал края напильником и ставил на саморезы.

После того как все элементы конструкции были окончательно подогнаны, все детали полки я покрасил двумя слоями чёрной эмали для наружных работ.

Высушив все детали, я обклеил их чёрным карпетом (в цвет купленных полок) с помощью клея «Момент» и строительного стиплера.

Комплект готовых дополнительных элементов для полки по одной стороне багажника:

На фото ниже показаны особенности изготовления главного силового элемента, к которому крепятся все остальные детали полки. При окончательной сборке стальную полосу к листу я прикручивал с помощью саморезов, мебельных гаек и болтов М5.

Вот так я прикрепил несущую силовую конструкцию к кузову авто по левому и правому борту.

Лада 4×4 3D Urban «Angry shorty» › Бортжурнал › Подрамник Нива-Комфорт, антивибрационные ручки РК, альтернативный промвал, масло 75w-140

Давно ни чего не писал, да и с машиной ни чего не делал. Как то работа одолела и времени не было заняться Нивкой.После замены по гарантии КПП и РК проехал 2500 км и решено было поменять масло в редукторах и коробках.Было приобретено трансмиссионное масло ликви-моли 75w-140 в объеме 5 литров.

Что с успехом и было сделано в гараже, так как к официалам больше ни ногой)))

С целью уменьшения вибраций в трансмиссии, а также увеличения срока службы механизмов был приобретен подрамник Нива-Комфорт, альтернативный промвал и антивибрационные ручки РК. (знаю что дорого, но времени свободного в обрез)

промвал Сонда спорт

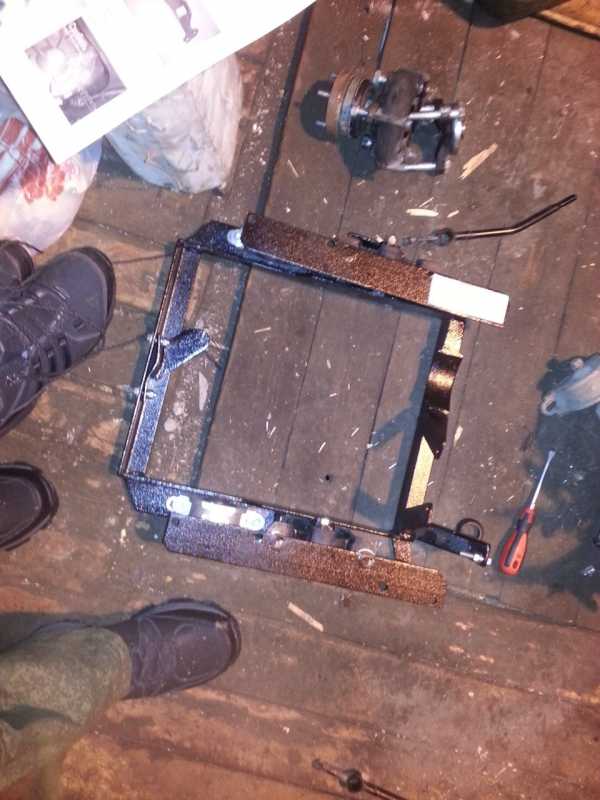

подрамник Нива-Комфорт

Штатные ручки РК

Антивибрационные ручки РК на месте

Все было благополучно установлено на место. Расписывать как устанавливал не буду, т.к. есть подробные инструкции у производителя подрамника. Промвал ставится по аналогии со штатным, ручки тоже поменять не сложно.Опишу результат, так как это более интересно для многих.1. По маслу. После Нового года в Архангельской области установилась очень низкая температура от -20 до -30 и масло петроканадиан 75w-90, которое залили мне официалы, начало замерзать в редукторах, да и обкатка (2000-3000 км) КПП и РК прошла. После замены масла и ночи стояния машины на морозе (-30) с утра не заметил замерзания масла, да и при движении машина шла легче на холодную. По шумам — от редукторов и коробок стало значительно потише.2. По подрамнику. Вибрации на корпус пропали полностью, я даже не ожидал такого эффекта, теперь как в иномарке. Но есть мелкая вибрация на раздатке, чувствуется по ручкам РК (на корпус машины не передается). Надо ехать еще раз центровать РК, я лично грешу на третью опору (по моему мнению она в этом подрамнике не нужна), но будем дорабатывать.3. По антивибрационным ручкам РК. Звук раздатки уменьшился примерно в два раза по сравнению с тем что было и на слух больше похож на то что его слышно из под машины, а ни как раньше от ручек РК.4. По промвалу. Так как промвал был установлен сразу с подрамником, то оценить его просто на стоке не могу, но при просмотре его работы под машиной, нареканий у меня не вызвал, вращение происходит без каких либо отклонений и вибраций (стоковый промвал колбасило в разные стороны, но по гарантии мне его не поменяли, так как не смог убедить официалов).Ну вот вроде бы и все.Скоро поставлю сиденья, уже скоро пол года пройдет))) а также натяжитель ISAI.

Цена вопроса: 36 700 ₽
Пробег: 12 500 км

Технология изготовления и установки

Для самостоятельного изготовления подрамника на раздаточную коробку автомобиля «Нива» потребуется определённый набор инструментов и материалов. Идеальным вариантом стало бы выполнение работ с помощью фрезерного станка, но за его неимением придётся использовать всю нашу природную смекалку и запастись большим терпением.

Инструменты и материалы

Кроме обязательных средств защиты для рук и лица (прочных перчаток, очков или маски), понадобится комплект инструмента:

• большая и малая УШМ (болгарка);
• мощная электрическая дрель;
• угловая линейка;
• штангенциркуль;
• кернер;
• молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

• стальной лист 4 мм — 525х350 мм;
• уголок 35х35 мм — 700 мм;
• уголок 70х50 мм — 400 мм;
• уголок 70х70 мм — 400 мм;
• швеллер №16 – 730 мм;

• болт М8 – 10 шт.
• болт М10 – 4 шт.
• болт М12х1,5 – 4 шт.
• болт М12х1,25 – 4 шт.

Подготовив всё необходимое для работы оборудование, следует внимательно изучить чертежи основных элементов подрамника, чтобы избежать возможных конструктивных ошибок, а также исключить перерасход материала.

Как сделать своими руками

Согласно чертежам подрамника выполняем заготовки элементов конструкции, которые будут подвергаться дальнейшей обработке — отрезаем швеллер, уголок и защитную пластину нужного размера.

1. Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

Швеллер, прошедший полный цикл обработки

Пример монтажа уголков крепления подрамника к лонжерону

Пример крепления защитной пластины

Способы усиления конструкции

Эксплуатация автомобиля «Нива» в экстремальных условиях требует усиления прочности конструкции подрамника на раздаточную коробку. Есть несколько способов решения этого вопроса:

• Изменение профиля боковых частей швеллера, делающее его более низким.
• Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
• Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Все мероприятия, связанные с монтажом подрамника на автомобиль «Нива», необходимо проводить, установив машину на смотровой яме или подъёмнике. После самостоятельной сборки элементов конструкции, готовую деталь нужно обработать грунтовкой или противокоррозионной краской. Дав покрытию хорошенько просохнуть, можно приступать к установке устройства.

1. Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
2. Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
3. Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
4. Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
5. Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Для полного понимания технологии изготовления и монтажа подрамника на «раздатку» автомобиля «Нива» предлагаем просмотреть видеообзор этапов работы.

Тюнинг ВАЗ-2131. Борьба с вибрацией

Радикально боремся с врождёнными конструктивными промахами

Итак, если помните, в прошлый раз мы остановились на том, что «Ниву» трясёт. Это известно всем, даже тем, кто на ней ни разу не ездил. Трясёт на разных скоростях и с разной интенсивностью. Причём раньше трясло больше, сейчас меньше. На нашей подопытной пик вибраций приходился на, пожалуй, самый неприятный диапазон 90–110 км/ч. До и после обычно трясутся ручки раздаточной коробки, вибрирует пол, но на нижней части спины это не отражается. После 90 начинается заметный резонанс, достигающий пика к 100 км/ч и пропадающий на 120-ти. И хотя я не против ехать 120 км/ч там, где это не запрещено, но не забывайте, что речь идёт о «Ниве». У интернет-дэдпулов эти машины легко разгоняются и до 170 км/ч, а я понимаю, что 130 – уже потолок. Масло жрёт литрами, техжидкости текут водопадами, подшипники стачиваются, а редукторы изнашиваются. Самая комфортная скорость на шоссе – 100–105 км/ч. После модернизации 2009 года «Нивы» стали удивительно устойчивы, а длинная база стабилизирует их настолько, что на 120 км/ч можно запросто бросить руль, и машина не сойдёт с курса ни на градус. В общем, как вы поняли, хорошей езде мешала только вибрация.

Когда-то у меня была Chevrolet Niva 2006 года. Её заметно трясло на 60 и 90 км/ч. Я менял карданы, что-то там центрировал, регулировал, подтягивал и шприцевал. Результатом чаще всего становилось пропадание задней передачи. Или первой, это как отрегулируют… Словом, проблему я так и не решил, а тут как раз подвернулся покупатель. Нынешнюю «Ниву» я решил избавить от вибраций радикальным образом – поставив раздаточную коробку на подрамник. Знаю, не все их любят, но, согласитесь, средство на самом деле радикальное.

Как выяснилось, на околомосковском рынке сейчас продаются порядка пяти разных изделий как местных мастеров, так и приехавших издалека. Принцип у всех примерно один – раздатка отрывается от днища и ставится на некую рамообразную конструкцию, которая затем приворачивается к усилителям. Обо всех подрамниках отзывы примерно одинаковые: «Вроде трясти стало меньше, но не особенно…» Так говорят обо всех, кроме одного. Небольшая мастерская под многообещающей вывеской «Комфортная Нива» делает устройство, о котором восхищённо говорят, мол, вибраций ноль, конструкция – супер. Меня, признаться, удивило такое единодушие в отзывах, и я решил попробовать этот чудо-агрегат. И вот что из этого вышло.

Чертежи подрамника на Ниву фото

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный. В усиленном варианте к боковинам швеллера подворачиваются концами под креплениями кронштейнов раздатки. Также в усиленном варианте повторяются продолговатые отверстия крепления кронштейнов раздатки.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте. Чтобы увеличить защиту необходимо закрепить уголки к лобовой части подрамника и к креплению опоры самой коробки. Если подрамник не будет защищен, это может привести к его деформации, так как возможны лобовые столкновения с возможными препятствиями и пеньками.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз. В итоге создания конструкции у нас получается внутри швеллера рамка из четырех углов. Боковины швеллера под полку угла можно обрезать. При такой конструкции подрамника достаточно сильно увеличивается, и при этом высота уменьшается примерно наполовину.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

При всей своей популярности Нива 2121 имеет ряд недостатков. Одной из самых распространенных проблем этого внедорожника является повышенная вибрация в салоне. Причем чем больше эксплуатируется автомобиль, тем вибрация становится более ощутимой.

Причиной повышенной вибрации является конструктивно неправильное решение закрепления раздаточной коробки (раздатки). Дело в том, что эта коробка на Ниве крепится посредством сайлентблоков непосредственно к днищу. А поскольку во время работы вибрация у раздатки значительная, то все это передается в салон.

В результате сильная вибрация сказывается на трансмиссии, она быстрее изнашивается. Металл днища в районе крепления раздатки хоть и усилен, но из-за сильной вибрации со временем происходит разрушение днища вследствие воздействия вибрации.

Часто владельцы Нива 2121, чтобы уменьшить вибрацию в салоне, устанавливают подрамник под раздатку. Данное приспособление изготавливается из металла. Подрамник Нива принимает на себя любое вибрационное воздействие от раздаточной коробки.

Преимуществ у подрамника достаточно:

• Воспринимает на себя колебательные движения раздатки.
• Защищает ее корпус от возможного повреждения при движении по бездорожью.
• При правильной его установке смещение оси между раздаточной коробкой и коробкой передач практически отсутствует, что положительно сказывается на долговечности работы обоих агрегатов трансмиссии, а также карданных и промежуточных валов.
