Подогреватель антифриза на 12 вольт, электроподогреватель тосола

Проверка функциональности

Если вы всё, что описано выше (или как того требует инструкция), выполнили правильно, необходимо залить в систему охлаждения свежий антифриз, после чего произвести пуск силового агрегата и дать ему поработать на ХХ на протяжении 8-10 минут. За это время охлаждающая жидкость успеет полностью заполнить магистраль, включая большой круг. Теперь можно глушить мотор и приступать к подключению установленного подогревателя к источнику питания, в нашем случае – к автомобильному аккумулятору.

Теперь можно проверить работоспособность устройства. Делается это просто – дотроньтесь до верхней части его корпуса после включения, он должен начать набирать тепло. Среднее время прогрева тосола до рабочей температуры для заводских подогревателей составляет от 5 до 10 минут.

При этом вы получите возможность сэкономить немалую сумму, а если устройство самодельное, то ещё больше. Так, стоимость таких устройств может варьировать в широких пределах, в зависимости от типа, от 100 долларов (встраиваемые в мотор варианты) до 500 и более долларов (имеющие собственную помпу и прочие навороты). В автосервисе за монтаж с вас возьмут порядка 50% от цены устройства.

В любом случае такое устройство себя оправдает, если в вашем регионе зимы холодные и столбик термометра часто опускается ниже нуля.

Мы не рассматривали особенности подключения других типов подогревателей – тепловых и топливных, поскольку они представлены на рынке менее широко и не пользуются среди отечественных автомобилистов большой популярностью. Отметим только, что подогреватель, работающий на бензине, за один пуск расходует около полулитра топлива. Электрический – 0,4-0,5 Вт, так что последние более экономичны, особенно если это устройства, работающие от сети 220 В.

Правила подключения

Для правильной установки этого приспособления во время работ следует ориентироваться на инструкцию производителя. Отдельные модели имеют нюансы при выполнении монтажа. Их следует учитывать. В большинстве случаев достаточно выделить 1,5 часа свободного времени, чтобы правильно установить прибор для подогрева тосола в зимнее время. До начала работ необходимо запастись канистрой с этой технической жидкостью, поскольку во время выполнения манипуляций придется провести процедуру слива старого тосола.

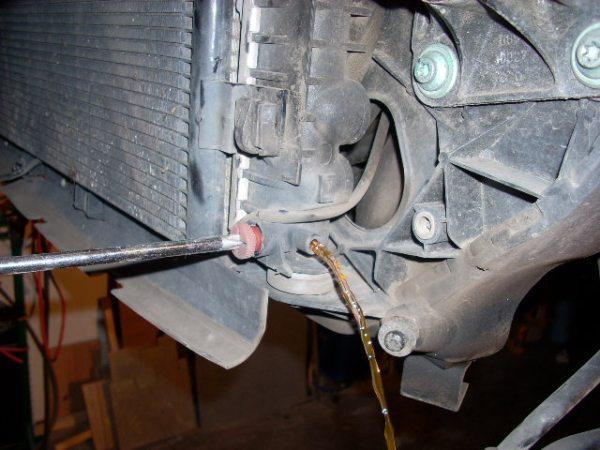

Сначала следует отогнать автомобиль на смотровую яму и удалить из системы залитую жидкость. Когда эта работа будет завершена, можно переходить к основным мероприятиям по установке подогревателя. Перед этим необходимо провести процедуру промывки каналов системы охлаждения. Для этого лучше всего использовать горячую воду.

Далее необходимо проверить, имеется ли в машине кран для слива охлаждающей жидкости. Если этот элемент присутствует, то стоит воспользоваться именно им. В некоторых машинах он не предусмотрен производителем. Тогда необходимо найти технологическую пробку, которая располагается в моторном отсеке. Часто её можно обнаружить непосредственно на блоке силового агрегата. Она должна быть выкручена, после чего штуцер следует вынуть.

Штуцер следует вставить в отверстие в двигателе. Однако во время этой операции высок риск, что могут выпасть прокладки. Чтобы избежать подобного, следует использовать термостойкий герметизирующий материал на основе силикона.

Если же в машине имеется специальный кран для слива тосола, то действия, перечисленные выше, выполняются аналогичным образом. Потом необходимо установить на свое место подогреватель с последующим его закреплением. После этого следует соединить в единое целое вход устройства и точку забора жидкости. Для решения этой задачи потребуется шланг. Надежное закрепление элементов обеспечивается, если использовать обычные хомуты.

Далее необходимо подключить установленное устройство к силовому агрегату. Эту манипуляцию следует выполнить таким образом, чтобы выход располагался в месте разрыва шланга. После этого следующим действием нужно выполнить подключение тройника. Его закрепляют с помощью обычного герметика. Для большей надежности можно использовать хомуты.

Шланг, который будет прокладываться от подогревателя непосредственно к тройнику, не должен иметь изгибов. Это означает, что необходимо проложить его наиболее коротким путем. В противном случае можно столкнуться с трещинами, что обеспечит плохую передачу тепла. Далее шланг необходимо закрепить на подключенном устройстве, а другую сторону установить в ДВС.

Самодельный подогреватель двигателя с помпой

При изготовлении самодельного подогревателя ДВС с помпой, нужно учитывать такие нюансы:

1. Монтаж нагревателя с насосом может быть выполнен в любом месте системы охлаждения. Помпа создает необходимое давление, позволяя расходному материалу принудительно циркулировать.
2. Для обеспечения хорошего подогрева места пайки лучше использовать газовую или точечную сварку.

Что понадобится для изготовления?

Чтобы создать такой подогреватель, понадобится:

• отрезок толстостенной трубы длиной 80 мм;
• насос (в примере используется помпа от Газели);
• два шланга по 20 мм;
• металлическая пластина;
• нихромовая нить.

Этапы изготовления

Пошаговая инструкция по сборке:

Сначала производится обработка толстостенной трубки. Необходимо добиться, чтобы ее внешний вид и диаметр соответствовали нужным размерам.
Из металлической пластины вырезается два диска. Размеры этих компонентов должны соответствовать диаметрам труб.
К каждому диску приваривается или припаивается по одной дополнительной пластине. Это позволит обеспечить лучший теплообмен и эффективный прогрев.
Для создания теплообменника можно обработать швы устройства паяльником либо сварочным оборудованием

На этом этапе важно убедиться в хорошей герметичности и отсутствии зазоров, чтобы не допустить утечки жидкости в дальнейшем. Качественной электроизоляции можно достичь применением листового асбеста.

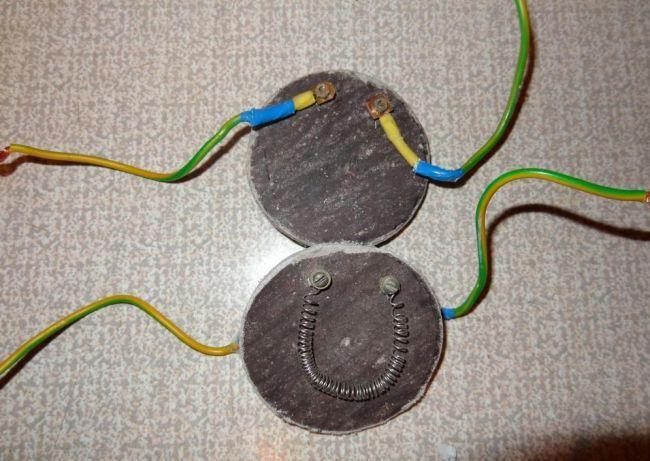

Производится крепление нихромовой спирали на листе паронита, фиксация осуществляется в специальных отверстиях

Для обеспечения более качественной работы сопротивление спирали должно составить в диапазоне 2,5-4 Ом.
Нагревательные элементы необходимо уложить спиралями вниз. Чтобы изоляция была максимальной, устройство надо обернуть теплоизоляционным материалом, к примеру, пенопленом.

Установка самодельного подогревателя

Установка нагревательной системы выполняется так:

1. Нижний шланг подачи антифриза в печку разрезается.
2. В образованный разрыв вставляется теплообменник, оснащенный водяным насосом. Помпа необходима для циркуляции хладагента по малому кругу системы охлаждения.
3. Подключение нагревательной системы в проводку осуществляется с применением отдельного тумблера с исполнительным реле. В случае, если устройство будет выключаться по времени, то цепь нужно оборудовать дополнительным реле.
4. Выполняется соединение всех контактных компонентов.
5. Визуально проверяются установленный в автомобиле нагреватель, все шланги и патрубки на предмет отсутствия герметизации. Если есть подозрения на какой-либо участок, то рекомендуется сразу произвести замену хомутов. Выполняется первичный пуск подогревателя и проверяется работа системы.

Видео: установка нагревателя с помпой своими руками

Каналом «Автообслуживание своими руками» опубликовано видео, в котором показан процесс самостоятельной установки нагревателя двигателя с помпой.

Показатели мощности свечей

• известно, что одной свече требуется для потребления 15,5 Ампер. Значит, если напряжение составляет 12 Вольт, мощность одной свечи будет составлять 186 Ватт;
• мощность двух свечей при таком же напряжении будет составлять 372 Ватта;
• мощность трех свечей – 558 Ватт.

Стоит помнить, что в процессе прогрева, мощность может снизиться на один Ампер. На последнем фото можно увидеть тонкие провода. Они потребуются для того, чтобы подключить два светодиода. Эти провода подключаются на массу у подогревателя, на минусы светодиодов у автоматов. Сами же светодиоды будут подключены к выходу автоматов, через точное сопротивление, а именно в 2 Ком. Таким способом достигается визуальный контроль. Сам подогреватель рекомендуется утеплить, чтобы вырабатываемое тепло было направлено на обогрев антифриза, а не улицы.

Подогреватель топливного фильтра сепараторной конфигурации дизельного двигателя

Для изготовления подогревателя топливного фильтра сепараторной конфигурации дизельного двигателя потребуется токарный станок.

Перед выполнением монтажа также надо учитывать, что узел слива в дизельных моторах применяется для удаления жидкости из отстойника. Соответственно, если данное устройство будет убираться, то необходимо использовать только проверенное высококачественное горючее.

Что понадобится?

Инструменты и материалы, которые потребуются для монтажа:

• набор гаечных ключей;
• кусок металлической трубы для изготовления втулки;
• провода для подключения;
• токарный станок, с помощью которого будет делаться нарезка резьбы.

Алгоритм действий

Установить дизельный нагреватель топливного фильтра сепараторной конфигурации можно так:

1. Производится выточка металлической втулки необходимого размера. Наружный контур устройства должен соответствовать сливному клапану системы.
2. С помощью дрели высверливается центральное отверстие.
3. Производится нарезание внутренней и наружной резьбы. Внешний шаг должен соответствовать сливному элементу, а внутренний — резьбе на свечи накала.
4. Выполняется сборка выполненной конструкции со свечей. Полученный механизм вкручивается в корпус сепараторного устройства. Непосредственно форму детали необходимо подкорректировать — на шестиграннике должна быть сделана шпилька. Для этого с боковой стороны приваривается винт либо болтик.
5. После выполнения монтажа производится укладка проводки. На положительной линии необходимо установить кнопку переключатель и четырехконтактное реле. Вся электроцепь должна быть защищена предохранительным устройством, чтобы не допустить скачков напряжения и замыкания проводки.
6. После монтажа остается подсоединить два вывода. Заземление или «масса» идет на втулку, а положительный контакт надо подключать к свече накаливания. Выполняется тестирование установленного устройства.

Видео: особенности применения топливных нагревателей

Роман Романов в своем видеоролике рассказал о нюансах применения нагревательных устройств топливных фильтров сепараторной конструкции.

Дополнительный подогреватель охлаждающей жидкости 12 вольт

Друзья, думаю для многих эта тема интересна и результат нашего совместного конструктивного обсуждения будет полезен.

ВВЕДЕНИЕ:Существуют подогреватели ОЖ, подогрев в которых осуществляется специальными свечами накаливания (не путать с обычными для бензиновых двигателей. Конструктивно бывают на 2, 3 и 4 свечи. Каждая такая свеча берез ток от 10 до 15 Ампер.ЭТО НЕ ПРЕДПУСКОВОЙ ПОДГОРЕВАТЕЛЬ.ЭТО ДОГРЕВАТЕЛЬ ОЖ, КОТОРЫЙ ВКЛЮЧАЕТСЯ УЖЕ НА ЗАВЕДЁННОМ ДВИГАТЕЛЕ.

Давайте сразу договоримся1. Такие продукты уже давно штатно ставятся автопроизводителями на многие дизельные и не только модели авто. Так что давайте пропустим фразы «колхоз», «как ты собираешься тосол свечами греть» и подобное.2. Комментарии по делу, конструктивные, с каталожными номерами, с ссылками на примеры установки в живые автомобили, и прошу вас — давайте обойдёмся без пустых фраз «нах такое не надо», «у меня и так всё быстро прогревается», «аккум будешь менять раз в год» и подобных.Так же меня удивляют товарищи, которые дают советы для более быстрого прогрева авто ставить термостат на 92С. Господа — термостат не способствует более быстрому прогреву двигателя и ОЖ, он лишь увеличивает порог температура перехода с малого круга работы системы охлаждения на большой через основной радиатор.

Так вот!Есть задача — достичь более быстрого прогрева ОЖ в печке.Лично мои вводные данные — 1. езжу по 40км в день (так что генератор успеет зарядить аккум),2. никаких подогревателей 220В — это неудобно (зависимость от розетки) и небезопасно (сомнительное качество комплектующих более сомнительного происхождения)3. я согласен чтобы это был не предпусковой подогреватель, а подогреватель уже после запуска двигателя4. только заводские изделия (корпус подогревателя, фланцы, прокладки, свечи)5. наверняка внедрение такого агрегата будет приводить к более быстрому старению ОЖ, но я готов менять ОЖ не через 5лет/75ткм, а даже в два раза чаще.6. Думаю подогреватели более чем на 2 свечи будут избыточны.7. Установка под капотом, а не в салоне

ВАРИАНТЫ ПОДОГРЕВАТЕЛЕЙвот что я нашел на Драйве и не только

Для того чтобы в холодное время года антифриз в автомобиле не замерзал, можно использовать предпусковой подогрев. Ранее описание этого устройства уже выкладывалось, он был изготовлен при помощи самодельных ТЭНов, напряжение – 12 Вольт. Однако есть возможность своими руками сделать более мощное и быстрое устройство, которое будет подогревать антифриз и уберегать его от заморозки.

В этом случае вместо ТЭНов будут использоваться свечи накаливания, желательно от иномарки, рассчитанные на напряжение в 11,5 Вольт. Три свечи нужно установить в теплообменник, в его корпус. Свечи можно купить самые простые, например: 2 штуки SWAG10919223 и 1 штуку NipponDenso DG010.

Еще нужно купить гайки. Общая стоимость выйдет сравнительно небольшой. Гайки и свечи обойдутся в 1300 рублей, припой – в 600, а два автомата – всего лишь в 100.

Идея подогрева антифриза для авто на дизеле: основные положения и нюансы

Суть решения

Современные дизели отличаются тем, что в них реализован подогрев антифриза свечами накала в определенном температурном диапазоне. Основная цель – продлить ресурс сажевого фильтра. На холодную топливо не полностью сгорает и образуется сажа, оседающая на сотах фильтрующего элемента. По мере прогрева ее концентрация в выхлопных газах уменьшается.

Конструктивно идея представлена в виде металлического блока, в который ввинчиваются специальные свечи накала. Корпус является составляющей системы охлаждения – через его внутреннюю полость циркулирует «охлаждайка». Чаще всего сборочная единица интегрируется в ГБЦ.

Свечки активны не всегда: в ЭБУ прописана предельная температура ОЖ, ниже которой подогреватель вступает в работу. Система функционирует в полностью автоматическом режиме – при достижении верхнего термопредела (60-75°C) нагреватель деактивируется.

Требования

Сразу же оговорим – не стоит расценивать установку как предпусковой подогрев охлаждающей жидкости. Это не Webasto или Eberspächer! Приспособление функционирует исключительно на запущенном двигателе – жидкость должна циркулировать через внутренний канал.

Исходя из особенностей работы заводского догревателя ОЖ, можно сформировать список требований, которые должны быть выполнены при сборке и установке самодельного изделия:

• Включение должно происходить после пуска мотора.
• Автоматическое управление осуществляется термодатчиком, который размыкает цепь питания по достижении 60-75°C и подает ток на свечки при температуре менее 60-75°C.
• Дублирующий ручной канал выбора режима работы.

Самодельный подогреватель двигателя с помпой

При изготовлении подогревателя двигателя с помпой для легковых авто нужно учитывать такие нюансы:

1. Чтобы обеспечить хороший подогрев места пайки, можно использовать мощный паяльник. Однако, будет намного лучше, если в качестве этого применить точечную или газовую сварку.
2. Для обеспечения качественной электроизоляции следует использовать листовой асбест.

Что понадобится?

Для выполнения задачи потребуются:

• кусок толстостенной трубы длиной 8 см;
• два патрубка по 2 см;
• кусок листового металла;
• помпа от автомобиля «Газель»;
• нихромовая спираль, которая будет выполнять функцию нагревательного элемента.

Алгоритм действий

Алгоритм действий:

1. На первом этапе нужно обработать кусок толстостенной трубы, чтобы его внешний вид и размеры соответствовали необходимым.
2. Затем из листового металла толщиной 1 мм надо вырезать два диска, диаметр которых должен соответствовать внутренним диаметрам толстостенных труб.
3. Для обеспечения максимального теплообмена и качественного подогрева к дискам приваривается по одной дополнительной пластине.
4. Чтобы сделать теплообменник, швы запаиваются паяльником. При выполнении задачи необходимо проверить герметичность теплообменника, в противном случае из устройства может закапать вода в процессе функционирования.
5. В ходе сборки нагревательные компоненты укладываются спиралями вниз, а все устройство прокладывается листом асбеста. Для обеспечения максимальной теплоизоляции конструкцию надо обернуть теплоизолирующим материалом. В качестве последнего рекомендуется использовать пеноплен.

Установка самодельного подогревателя

Монтаж устройства выполняется так:

1. Нижний патрубок подачи хладагента в отопительный узел машины разрезается.
2. В полученный разрыв устанавливается теплообменник с водяной помпой от «Газели». Насос требуется для нагнетания циркуляции расходного материала по малому кругу.
3. Для подключения всей конструкции в электроцепь рекомендуется использовать отдельный переключатель с исполнительным реле. Если планируется организовать отключение нагревательной системы по времени, то дополнительно нужно установить еще одно реле.
4. Производится подсоединение всех контактных элементов.
5. Выполняется проверка патрубков и магистралей на предмет герметичности. Производится первичный запуск нагревательной установки и тестируется ее работа.

Монтаж нагревателя с помпой

Как самому собрать подогреватель

Как уже говорилось выше, ничего сложного в этом деле нет. Если у вас есть опыт общения с машинами под капотом, то вы с легкостью справитесь с этой задачей. Такой подогреватель тосола от 12 в значительно поможет вам сэкономить, что на сегодняшний день очень актуально. Итак, приступим.

В самом начале нужно обратить внимание на пространство для монтажа. Необходимо следить, чтобы детали и провода не соприкасались с движущими элементами, так как это может плохо сказаться на работе мотора

Первое что нам будет нужно – нагревательный элемент с напряжением в 12 вольт. Он будет питаться от аккумулятора, что даст возможность использовать ваш прибор в любой обстановке. Желательно использовать корпус, имеющий цилиндрическую форму. Отличным вариантом будет, если найденная вами деталь не будет сплошной, а будет состоять из нескольких частей. Это упростит и саму сборку, и ремонт в дальнейшем. Используя не цельный корпус, не забудьте об уплотнительной прокладке для мест, где будут соединяться части.

Самодельный подогрев антифриза в системе охлаждения свечами накала: основы конструирования

Основные конструктивные элементы подогревателя – блок и свечки. Электрическую часть представляют провода крупного сечения, термореле (термодатчик), предохранитель и электрореле, рассчитанные на большой ток. Основные сложности сопряжены с изготовлением корпуса для размещения нагревателей.

Компоненты

Конструируя подогрев антифриза для дизеля своими руками, особое внимание стоит обратить на количество свечей: два-три нагревателя вполне достаточно. Излишнее увеличение числа генерирующих тепло компонентов чревато – каждая свечка обладает мощностью порядка 200-250 Вт и потребляет немалый ток

Фирменные корпуса подогревателей есть как на разборках, так и в розничной продаже. Один из вариантов – VAG 028 121 145B на три свечи. Цена – порядка 2 000 рублей. В дополнение к данному изделию рекомендуется приобретать уплотнительную резинку VAG 037 121 687. Альтернатива – поискать на разборках:

• JP GROUP 114505200.
• TRICLO 463201.
• Vaico V10-0962.
• MALO 116092.
• Renault 8200012119.
• Hyundai/Kia 97341-26100.

Фитинги

ВАГовский блок ориентирован на одностороннее подведение коммуникаций. Исправить этот момент поможет установка пластикового ответного фланца. Его каталожный номер – VAG 026 121 144E. Стоимость – около 500 рублей. Альтернативные детали:

• VIKA 14253 (металлический – 250 рублей).
• DELLO 301210144026E (пластиковый – 50 рублей).
• VAICO V100270 (пластик – 80 рублей).
• JP GROUP 1114500600 (пластиковый – 50 рублей).
• VAG 0261211452 (металлический – 750 рублей).

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

• ТЭН;
• Отрезки труб;
• Сантехнические сгоны, тройники, переходники;
• Материалы для герметизации соединений;
• Хомуты;
• Кабель с вилкой;
• Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

• Слесарные тиски;
• Метчики и плашки для нарезания резьб;
• Набор ключей;
• Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
4. Вкручиваем в тройник подготовленный отрезок;
5. С другой стороны в трубу вкручиваем переходник;
6. Еще один переходник вкручиваем в третий вывод тройника;
7. Присоединяем к ТЭНу кабель, соединения изолируем;

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто

Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда. Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров,  а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной. Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной. Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Устанавливаем подогреватель антифриза

• место установки – нижний патрубок (располагается в радиаторе отопителя);
• при установке самого подогревателя желательно также установить помпу (на 12 Вольт), которая сделает работу устройства более эффективной.

Дополнительная помпа устанавливается также в нижний патрубок. Правда в этом случае появится необходимость в дополнительных патрубках, например на 16 мм. Такие патрубки можно взять от печки ВАЗ-2106.

Каркас устройства изготавливается из трубы толщиной в 1 мм. При помощи медного припоя и газовой горелки корпус необходимо запаять, вместо горелки также можно использовать сварочный аппарат.

В итоге получается устройство наподобие расширительного проточного бачка, в который будут вставлены свечи (именно те три свечи накаливания, которые описывались выше).

Прикрепляются свечи с помощью фум-ленты, герметика – либо авто, либо резьбовая.

Устройство готово! Остается просто установить его на автомобиль. Греть до большой температуры совсем не обязательно, достаточно будет ноля градусов. Этой температуры как раз хватит, чтобы завести двигатель автомобиля. Когда двигатель уже заведен, можно не отключать подогреватель. В процессе работы двигателя нужно будет просто по очереди отключать свечи, тем самым уменьшая нагрев.

Также рекомендуем ознакомиться со способами Утепления двигателя и подогревом руля , да и салона автомобиля вообще.

Удачи на дорогах.

ОБЯЗАТЕЛЬНО .

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

Зима дизелям в тягость. Чего только стоят хлопоты с топливной системой, заправленной топливом не по сезону. Высокий КПД бензиновой оппозиции зимой так же, никак некстати: кому приятно сидеть в холодном автомобиле. Благо современные дизельные модификации помимо радиатора печки комплектуются электронагревателями, но что делать владельцам с одноконтурной системой отопления? Советы по обмену на бензин-вариант оставим гурманам и займемся доработкой.

Подогреватель антифриза на 12В

Нюансы, которые надо учитывать при сборке подогревателя своими руками:

1. Питание нагревательного устройства осуществляется от 12-вольтного источника, в качестве которого выступает аккумулятор (на грузовых авто это батарея на 24В). В холодное время года АКБ быстро разряжается, поэтому зимой для запитки агрегата можно использовать дополнительный трансформатор.
2. Все контакты и проводники должны быть тщательно заизолированы, чтобы исключить вероятность утечки тока и замыкания.
3. Электроцепи рекомендуется дополнительно обмотать изолентой, это позволит увеличить их срок службы.

Что понадобится?

Для выполнения задачи потребуются:

• два трубы из тонкого металла — диаметр первой должен составить 8 см, а толщина — 1 мм, диаметр второй определяется размерами шлангов охладительной системы авто;
• два нагревательных компонента (их нужно делать своими руками);
• комплект проводов;
• предохранительное устройство на 10 ампер и переключатель для активации и отключения нагревателя;
• паяльник с расходными материалами или сварочный аппарат;
• ножницы для резки по металлу;
• стальной лист толщиной 1 мм;
• болгарка для резки труб либо другой аналогичный инструмент.

Алгоритм действий

Изображение	Шаг
	На первом этапе необходимо взять заранее подготовленную трубу диаметром 8 см и разрезать ее, чтобы получился отрезок 80 мм в длину. Затем нужно взять трубку меньшего диаметра (в примере используется изделие на 2 см), от него отрезается кусок длиной 4 см.
	Затем нужно сделать две заглушки. Эти элементы необходимо вырезать из металлического листа или, к примеру, жестяной банки с применением ножниц по металлу. Диаметр изделий должен составить 8 см, а их толщина будет 1 мм. Из того же куска металла делается две крышки, но их размер должен быть немного больше.
	На следующем этапе сооружается нагревательный элемент, в качестве которого применяется нихромовая спираль. Для монтажа необходимо вырезать два толстых кусочка из паранита. Диаметр и длина спирали могут быть любыми, но сопротивление этих элементов должно составить 2,5 либо 4 Ом. В случае, если отрезок проволоки будет очень коротким, то он может перегореть в результате воздействия критически высокой температуры. Для фиксации проволоки применяются болты с гайками на 3 мм. Контактные элементы должны быть максимально затянуты, иначе из-за некачественного соединения проволока перегорит.
	На третьем этапе делается теплообменник, для его изготовления потребуется кузовной или газовый сварочный аппарат, поскольку придется варить тонкий металл. В качестве альтернативы возможно применение паяльника с припоями, но нужно обеспечить максимальную температуру плавления. Для создания максимальной площади обмена, во внутренней площади изделия надо сварить две пластины, причем эти компоненты необходимо установить перпендикулярно патрубкам, из которых подается тосол. После сварки нужно произвести диагностику герметичности конструкции. Выполнив эти действия, можно собирать нагревательный агрегат.

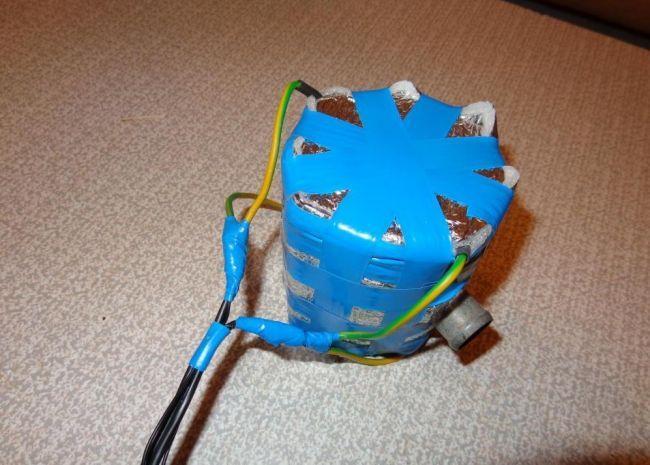

	На завершающем этапе со стороны заглушек укладываются тонкие листы асбеста либо паранита. Свободные места необходимо заполнить шнуровым либо листовым асбестом. Затем нужно вывести контакты и закрыть полученную конструкцию посредством заранее подготовленных крышек.

Установка самодельного подогревателя

После сборки нагревательного оборудования выполняются следующие действия:

1. Устройство необходимо обмотать изолентой.
2. Установка помпы производится в охлаждающую цепь транспортного средства по направлению потока расходного материала.
3. После этого нужно подсоединить один кабель с «массой», а второй — с положительным выводом аккумуляторной батареи. Для защиты электролинии необходимо использовать предохранительное устройство на 10 ампер. Для более упрощенной эксплуатации нужно установить выключатель.
4. Для работы двух нагревательных устройств потребуется аккумуляторная батарея на 12 вольт с параллельным подключением. Допускается использование 24-вольтного аккумулятора, но в таком случае подсоединение должно быть последовательным.

На фото — схема подключения нагревательной системы

Как самому собрать подогреватель

Как уже говорилось выше, ничего сложного в этом деле нет. Если у вас есть опыт общения с машинами под капотом, то вы с легкостью справитесь с этой задачей. Такой подогреватель тосола от 12 в значительно поможет вам сэкономить, что на сегодняшний день очень актуально. Итак, приступим.

В самом начале нужно обратить внимание на пространство для монтажа. Необходимо следить, чтобы детали и провода не соприкасались с движущими элементами, так как это может плохо сказаться на работе мотора

Первое что нам будет нужно – нагревательный элемент с напряжением в 12 вольт. Он будет питаться от аккумулятора, что даст возможность использовать ваш прибор в любой обстановке. Желательно использовать корпус, имеющий цилиндрическую форму. Отличным вариантом будет, если найденная вами деталь не будет сплошной, а будет состоять из нескольких частей. Это упростит и саму сборку, и ремонт в дальнейшем. Используя не цельный корпус, не забудьте об уплотнительной прокладке для мест, где будут соединяться части.

Достоинства и недостатки приспособлений на 12В

Подогреватель тосола 12 В работает от энергии, поставляемой от АКБ. Такие устройства тоже имеют определенные плюсы. Немало владельцев выбирают именно такие приборы для легкого запуска двигателя. К числу их основных достоинств относятся:

• Превосходная мобильность приспособлений. Нет никакой привязки к месту с розеткой 220 В.
• Отдельные модели подогревателей этого вида имеют в основе работы принцип термоса. Он заключается в следующем: в течение нескольких дней нагретая жидкость может сохранять оптимальные показатели рабочей температуры.
• Превосходная функциональность.

Недостатки приборов, обеспечивающих подогрев тосола 12 В, тоже не стоит упускать из вида. Ведь информация об этом может уберечь от неверного выбора. К числу основных минусов подобных устройств можно отнести:

• высокую стоимость;
• сложности с подключением приспособления к бортовой сети автомобиля;
• во время использования подогревателя происходит разрядка АКБ.

Если принято решение установить в машину такое оборудование, то придется предварительно выполнить замену АКБ на более мощную. Если в подкапотном пространстве располагается слабая батарея, то вместо неё следует размесить аккумулятор с емкостью 55 или 65 А*ч.
