Сигнализация старлайн: инструкция, управление и расшифровка символов

Пожалуйста, прочитайте внимательно!

Местом установки сигнализации лучше выбрать отапливаемый гараж с хорошим доступом в салон со стороны водителя и ярким освещением. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.
Получается, для бренда Haval подходит следующий вариант подключения: в добавочной цепи и в линии питания аксессуаров ток во время работы стартера не должен прерываться. Концевик капота кстати запаралелен с концевиком багажника.
Таким образом функционал и соответственно стоимость Вы можете выбирать сами. Установка соединений проводки согласно карте подключения должна осуществляться при отключенном аккумуляторе автор видео — Автоэлектрик Сергей Зайцев. Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком: слаботочное управление;.
Преимущества и недостатки Если изучить отзывы владельцев и специалистов о Старлайн, они будут включать в себя как положительные, так и негативные моменты. Гибкое самодиагностирование. Сирена 4 устанавливается в подкапотном пространстве подальше от нагревающихся элементов двигателя.
Для этого лучше произвести компьютерную диагностику. Коммуникатор должен издать мелодичный сигнал. Тогда попробуйте ее отключить. В подкапотное пространство этот элемент лучше не монтировать, поскольку в нем есть множество датчиков и электронных устройств, которые будут препятствовать цифровому сигналу.

Проводка замка зажигания

Пользователь может самостоятельно управлять зеркалами, регулировкой кресел и другими параметрами. Проводку размещают под облицовкой салона, предварительно сняв ее.

В случае использования указанных выше устройств и режимов, ответственность за повреждение электронного оборудования лежит на владельце автомобиля

Назначение разъемов Изучая схему подключения сигналки Старлайн, важно ознакомиться с назначением разъемов, которыми она обладает. Концевик капота кстати запаралелен с концевиком багажника

Сирена сработает дважды, а внешние световые приборы моргнут ри раза. Крепят блок разъемами вниз. Массу минус питания следует подключать под штатные болты крепления заземляющих проводов автомобиля. Места подключения к шинам связи обычно они выполнены в виде скрутки можно найти, пользуясь схемой электрооборудования автомобиля. Сирена поз.
Как Установить Сигнализацию StarLine A93 GSM на Land Rover Freelander . (#AvtoservisNikitin)

Примеры подключения

В качестве примера рассмотрены подключения к двум автомобилям Toyota Corolla и ВАЗ 2113.

Подключение к автомобилю Toyota Corolla 2008 г.в.

Способ контроля двигателя по тахометру

Мы рекомендуем самый простой способ — подключиться к разъему диагностики OBD2 (конт. 9) на котором присутствует сигнал «ТАСН» амплитудой 12В. При таком способе подключения при включенном зажигании на серо-черном проводе будет отсутствовать напряжение +12 В и определение работы двигателя будет происходить корректно.

Альтернативный способ подключения к форсункам

Для А8 не рекомендуется, так как требуется установка дополнительного компонента. Если Вы проведете рекомендованную выше проверку правильности подключения, то увидите, что при таком способе подключения в ситуации, когда зажигание включено (но двигатель не работает) — сигнализация Starline А8 будет показывать заведенный двигатель. Соответственно, может возникнуть ситуация, когда сигнализация будет «обманута» при выполнении программной нейтрали на ручной коробке.

Чтобы избежать этого, необходимо установить в разрыв серо-черного провода разделительный конденсатор 1 мкФ, чтобы устранить в сигнале постоянную составляющую напряжения +12В. Пример подключения приведен на рисунке. В качестве конденсатора рекомендуем использовать пленочные конденсаторы на напряжение не менее 160В. Высокое допустимое напряжение необходимо, чтобы конденсатор не выходил из строя, так как в цепи форсунок могут присутствовать выбросы напряжения до 150 В. Например можно использовать: конденсатор К73-17 1,0мкФ 250В +/-20%.

Контроль по генератору

Гарантирует надежную работу сигнализации при дистанционном запуске. Серо-черный провод сигнализации в этом случае необходимо подключать к лампе заряда аккумулятора.

Подключение к автомобилям ВАЗ 2113

Контроль работы двигателя по тахометру

Мы рекомендуем подключаться к белому разъему на панели приборов (коричнево-красный провод, конт.2) или к проводу управления форсунками. Особенностью автомобиля ВАЗ 2113 является наличие постоянной составляющей напряжения +12В на этом контакте (также как и на проводе управления форсункой) при включенном зажигании и в течение нескольких секунд после остановки двигателя при выключенном зажигании.

Если Вы проведете рекомендованную выше проверку правильности работы сигнализации, то увидите, что при таком способе подключения, в ситуации, когда зажигание включено (но двигатель не работает) -сигнализация А8 все равно будет показывать заведенный двигатель. Соответственно, может возникнуть ситуация, когда сигнализация будет «обманута» при выполнении программной нейтрали на ручной коробке.

Чтобы избежать этого, необходимо установить в разрыв серо-черного провода разделительный конденсатор 1 мкФ, чтобы устранить постоянную составляющую +12В. Схемы подключения приведены далее на рисунках. В качестве конденсатора рекомендуем использовать пленочные конденсаторы на напряжение не менее 160В.

Настройка брелока, обозначение кнопок:

Кнопка 1
• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
• Включение режима охраны без звукового подтверждения (последовательное  нажатие)
• Отключение/включение датчика удара по уровням (двойное нажатие)
• Запирание замков дверей при включенном зажигании (одинарное нажатие)Кнопка 2
• Выключение режима охраны соз вуковым подтверждением (одинарное нажатие)
• Выключение режима охраны без звукового подтверждения (последовательное
нажатие)
• Отключение/включение дополнительного датчика по уровням (двойное нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Выключение режима антиограбления (два одинарных нажатия)
• Прерывание сигналов тревоги (одинарное нажатие)Кнопка 3
• Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие)
• Включение режима «поиск» и контроль температуры двигателя (двойное нажатие)
• Активация дополнительного канала №3 (последовательное нажатие)
• Активация курсорного выбора следующих функций: автоматический запуск по
будильнику, автоматический запуск по таймеру, автоматический запуск по
температуре, режим сервисного обслуживания, режим турботаймера, режим
иммобилайзера, автоматическое включение режима охраны (длительное нажатие)
• Включение режима установки текущего времени, времени будильника, таймера,
включение/выключение будильника, таймераКнопки 1 и 2 последовательно
• Включение режима бесшумной охраныКнопки 1 и 3 последовательно
• Запуск двигателя или продление работы уже запущенного двигателя

Кнопки 3 и 2 последовательно
• Активация дополнительного канала №2Кнопки 1 + 2 одновременно
• Включение режима «паника»(длительное нажатие при выключенном зажигании)
• Включение режима антиограбления (длительное нажатие при включенном зажигании)Кнопка 1 + 3 одновременно
• Включение блокировки кнопок брелка (одинарное нажатие)Кнопки 2 + 3 одновременно
• Выключение блокировки кнопок брелка (одинарное нажатие)

Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью менее 0,5 секунды.Длительное нажатие кнопки – нажатие и удержание кнопки брелка до появления мелодичного звукового сигнала.Двойное нажатие кнопки — два нажатия одной кнопки в течение 0,5 секунд.Последовательное нажатие кнопок — два нажатия одной или разных кнопок. Первое нажатие должно быть длительным, второе нажатие — кратковременным.

Достоинства и недостатки автосигнализации Старлайн

Главным преимуществом автомобильного охранного комплекса StarLine является простота его установки: понятное изложение всех этапов монтажа в инструкции по эксплуатации позволяет владельцу транспортного средства самостоятельно осуществить все необходимые действия.

К числу преимуществ сигнализации Старлайн можно отнести:

1. Возможность установки на любой автомобиль вне зависимости от типа трансмиссии и двигателя.
2. Устойчивость к температурным скачкам и атмосферным влияниям.
3. Прочность корпуса брелока.
4. Защита от сторонних сигналов и помех.
5. Функция автозапуска, что повышает эффективность и комфортность использования системы.

Автосигнализация при сравнительно невысокой стоимости обладает не только стандартным набором функцией, но и дополнительными опциями. Широкий модельный ряд позволяет автолюбителям подобрать наиболее подходящую для машины систему. Функционал сигнализации Старлайн может меняться в зависимости от модели и включать в себя разные опции:

• Отслеживание местоположения автомобиля посредством спутниковой связи;
• Автозапуск двигателя;
• Различные способы оповещения водителя в экстренных ситуациях;
• Большое количество каналов для устранения радиопомех и многие другие.

Единственными минусами можно считать большое количество электронных составляющих, поломка которых может потребовать замены всей сигнализационной системы. Впрочем, избежать таких последствий можно всегда — достаточно следить за состоянием не только охранного комплекса, но и автомобиля.

Автомобильную сигнализацию StarLine можно назвать идеальным охранным комплексом, способным защитить автомобиль любой ценовой категории. Простота установки, широкий функционал, дополнительные опции, интуитивно понятный интерфейс, высокий уровень защиты — всё это стоит того, чтобы оснастить личного железного коня такой охраной.

Главная →

Эксплуатация → Аксессуары →

Учимся управлять центральным замком

Известно, как выглядит распайка клеммника ЦЗ для каждой сигнализации Starline:

Подключение ЦЗ, разные модели

Желто-синий и черно-белый провода получают потенциал «0 Вольт». Время срабатывания – 1 секунда. А теперь посмотрим, как нужно управлять ЦЗ в разных автомобилях Lifan:

Подключение ЦЗ в Solano и Smily

В седане Solano будет две точки монтажа. В автомобиле Smily число точек подключения тоже равно двум, но схема выглядит сложнее.

Проанализируем, что показано на нижней схеме. Если красный шнур соединить с «массой», замки закроются. Но если потенциал станет «плавающим», они откроются, и дальше напряжение на входе «ВСМ» не изменится. Управление здесь ведется по одному проводу.

Карта установки, как видите, содержит все сведения, необходимые для подключения любой автомобильной сигнализации.

Инструкция подключения

Все кабели сигнализации Старлайн Б9 подключаются в определенном порядке через специальные разъемы. Есть 6-ти контактный силовой разъем, где провода расположены следующим образом:

Красный – основной плюс, который подключается к аккумуляторной батарее (+12В);

Синий – отвечает за подключение дополнительного оборудования. Коннектится к клемме АСС на замке зажигания;

Желтый – подключение к клемме номер 15;

Зеленый – выход на выключение зажигания. Необходимо для программирования функций;

Черно-желтый (толстый) – подключение стартера. Необходимо для автоматического запуска мотора;

Черно-желтый (тонкий) – плюсовой кабель, который подключается к клемме 50/1. Также необходим для автоматического запуска двигателя, но со коннектится со стороны замка зажигания. Защищает стартер от случайного пуска при рабочем моторе, а также его блокировку в режиме охраны.

Вторым основным разъемом является 18-контактная фишка, куда приходит масса разноцветных проводов. Ниже описаны их свойства.

Петля с черным кабелем – используется в зависимости от типа КПП. Если на авто механическая коробка, то эта петля разрезается, если КПП автоматическая – то остается нетронутой.

Зелено-черный – подключение к габаритным огням и поворотникам.

Зелено-желтый – повторное подключение к лампам габарита и указателям поворота. Выдерживает максимальную силу тока не более 7,5 А.

Серый – подключение рупора сирены (максимальный показатель силы тока – 2А);

Сине-черный – подсоединение кнопочных выключателей дверей. Должны замыкаться на кузов в положении дверей «открыто».

Сине-красный – положительный провод от кнопочных выключателей дверей, тоже замыкающий на кузов в положении «открыто».

Оранжево-белый – провод к концевику багажника, который замыкается на корпус при его открытии.

Желто-черный – отрицательный провод от канала №1. Дополнительно используется для управления соленоидом багажника.

Желто-красный – еще один отрицательный провод для канала №2. Может быть запрограммирован для функционирования 2-х шаговой системы блокировки дверей (максимальная сила тока – 300 мА).

Желто-белый – отрицательный кабель для третьего канала. Необходим для подключения дополнительного оборудования.

Синий – минусовой провод четвертого канала. Отвечает за управление внутрисалонным освещением, а также электрическими стеклоподъемниками.

Черно-белый – минусовой выход состояния охранной системы. Необходим для корректного управления функциями турботаймера, иммобилайзера, активизации дополнительных режимов (антиограбления) и автозапуска.

Черно-красный – отрицательный кабель для блокировки мотора через реле управления НР или Н3. Предельно допустимое значение силы тока – 300 мА.

Серо-черный – провод для контроля за работой двигателя. Необходим для отключения стартера и исключения возможности его работы при включенном двигателе. Может подключаться к разъему тахометра или выходу генератора. В первом случае запущенный двигатель распознается за счет показателя оборотов, а во втором – за счет напряжения генератора. Можно не подключать и изолировать этот провод, но в этом случае время работы стартера будет фиксировано (согласно программным настройкам).

Оранжево-фиолетовый – минусовой провод для контроля за поднятым ручником и нажатой педалью сцепления

Важно подключить его, в противном случае отсутствие сигнала может вызвать ложное срабатывание сигнализации, а если двигатель запущен дистанционно или через параметры автозапуска – то его самопроизвольную остановку

Режимы работы

Инструкция по эксплуатации гласит о том, что сигнализация Starline а91 действует по нескольким разным программам. Ниже рассмотрены основные из них. При нажатии первой кнопки можно поставить автомобиль на стандартный режим сигнализации. Можно изменить команду, нажав клавишу два раза – тогда автоматически осуществляется переход на беззвучный режим.

Выключить сигнализацию Starline можно одинарным или двойным нажатием второй кнопки, в зависимости от того режима, на который сейчас поставлена машина.

Беззвучный режим А91

Заводские настройки подразумевают наличие тихого варианта охраны. Запуск беззвучного режима сигнализации осуществляется путем нажатия первой кнопки два раза. Автомобиль моргнет фарами, но не издаст звукового подтверждения. Произойдет стандартная блокировка дверей и двигателя.

Подобный вариант может включаться в тихих спальных районах, где лишнее шумовое сопровождение не приветствуется. По умолчанию на брелок или опционально – на телефон (при подключении GSM-модуля) будут приходить уведомления о попытках взлома. Отключение происходит путем двойного нажатия клавиши два.

Режим бесшумная охрана Старлайн

Для модели доступен беззвучный вариант сигнализации. Включение такой опции осуществляется двойным последовательным нажатием первой кнопки. После этого машина встанет на охрану в бесшумном режиме. Снятие происходит при помощи комбинации нажатий второй кнопки.

Режим паники А91

Сигналка Starline обладает некоторыми дополнительными функциями. Если нажимать кнопки 1 и 3 на длительное время (более 6 секунд) при неработающем зажигании, то можно включить режим паники. Руководство Starline указывает, что авто на 15 секунд включит фары и сигнализацию. Помимо света и звука, блокируются замки дверей, включится режим охраны. При такой команде брелок издаст один сигнал, а на дисплее появится соответствующая индикация. Настройки позволяют отключить панику заранее. Достаточно нажать вторую кнопку.

Режим антиограбления Старлайн

Вариант возможен на автомобиле с включенным двигателем или зажиганием. При соблюдении этих условий следует нажать клавиши 1 и 3 на брелке сигнализации Starline. Включится режим антиограбления:

• двери заблокируются;
• произойдет блокировка двигателя, сначала импульсно, а затем постоянно;
• включатся звуковые и световые сигналы, их длительность не ограничена;
• на брелке появятся соответствующие иконки, а сам он будет вибрировать и издавать звуки.

Снять авто с режима можно только после введения персонального кода. Достаточно открыть дверь автомобиля и ввести индивидуальную комбинацию цифр.

Характеристики и функции

Основные характеристики сигналок для автомобилей Starline Twage:

• частота канала, по которому передаются сигналы для управления, составляет 433,92 МГц;
• наибольший радиус действия пульта составляет 600 метров;
• максимальный диапазон работы приемопередатчика в режиме охраны составляет 1200 м;
• радиус работы запасного пульта составляет 15 метров;
• температурный диапазон, в котором сигналка может выполнять все возложенные на нее функции, составляет от -40 до +85 градусов;
• величина напряжения бортовой сети машины, в которой ставится сигнализация, составляет от 9 до 18 вольт;
• значение тока, который система потребляет при активированном режиме охраны, составляет 25 мА.

В соответствии с техническим руководством, использование охранного комплекса позволяет реализовать множество полезных функций для машины, среди которых:

• активация и отключение системы посредством одной клавиши на пульте;
• работа системы в тихом режиме, процедура постановки и отключения охраны осуществляется без звука;
• возможность временного или постоянного отключения сирены при активации охранного режима;
• наличие режима паники;
• подтверждение активации охранного режима с помощью звукового сигнала;
• предупреждение автовладельца о том, что кто-то пытается попасть в салон машины;
• возможность отпирания и закрытия дверных замков;
• функция поиска машины на стоянке;
• возможность открытия двери багажного отсека посредством пульта;
• опция АнтиХайДжек, активирующаяся пультом или посредством специальной клавиши.

Рекомендации по установке компонентов автосигнализации

Хотя схемы подключения и карты монтажа отличаются для моделей сигнализации Starline, места расположения основных компонент идентичные.

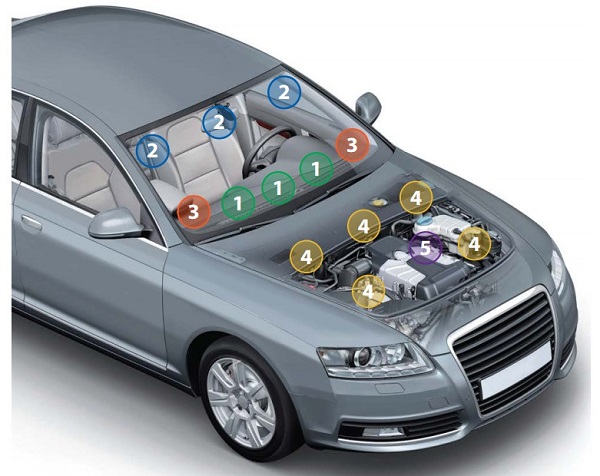

Согласно номерам на схеме, основные компоненты размещаются следующим образом:

1. Центральный блок управления обычно размещают под центральной консолью около водительского сиденья или за перчаточным ящиком. В моторном отсеке блок лучше не устанавливать, так как там находится большое количество устройств, которые могут повлиять на чистоту цифрового сигнала. Кроме того, в управляющем блоке находится датчик температуры, поэтому рядом не должно находиться источников тепла, например, патрубков отопительной системы.
2. Модуль приемопередатчика вместе с антенной устанавливают в верхней части салона, обычно в районе лобового стекла, чтобы улучшить качество приема сигналов и увеличить максимально дальность контроля. Необходимо проследить, чтобы рядом не было металлических предметов или других электронных устройств. Расстояние должно быть не менее 5 см. Приемопередатчик подключается в 5-контактный выход, который находится на блоке управления с помощью провода, идущего в комплекте с автосигнализацией.
3. Мигающий светодиод, информирующий о состоянии охранной системы, подключается к 2-контактному выводу в центральном блоке. Если индикатор мигает, значит, автомобиль находится под охраной. Неработающий индикатор говорит о том, что автосигнализация отключена. Светодиод желательно поместить в районе лобового стекла, чтобы он был виден на расстоянии и информировать водителя об активации сигнализации.
4. Сирену монтируют в подкапотном пространстве вдали от тепловых источников, рупором вниз, чтоб не скапливалась влага. Если сирена будет продолжительное время работать после срабатывания сигнализации, она может выйти из строя. Чтобы предотвратить такую ситуацию, в электросеть желательно включить предохранитель для сирены на 5А.
5. Датчик температуры силового агрегата прикрепляют к металлической части системы охлаждения, желательно недалеко от термостата, вблизи штатных регуляторов температуры ОЖ.

Концевые выключатели багажного отделения и капота должны устанавливаться так, чтобы при закрытии оставался зазор не менее 3 мм. Они должны надежно соприкасаться с кузовом (автор видео — АвтоДобряк.ру).

Секретная кнопка Valet устанавливается в таком месте, куда трудно добраться злоумышленнику при взломе транспортного средства. С ее помощью охранная система переводится в сервисный режим. Аналогичные требования предъявляются к установке кнопки активации режима антиограбления. Обе кнопки соединяются проводом с управляющим блоком.

Двухуровневый датчик удара подсоединяется к блоку управления с помощью четырехпроводного кабеля. Перед тем, как на сигнализации Starline включить звук, нужно при установке правильно отрегулировать чувствительность датчика. Если чувствительность будет слишком высокая, возможны ложные срабатывания сигнализации при сильных порывах ветра или от проезжающих машин. Настройка осуществляется с помощью потенциометров, расположенных на корпусе регулятора.

Блокировка двигателя повышает противоугонные характеристики сигнализации, так как угонщик столкнется с серьезными проблемами после взлома автомобиля. Подключение к системе осуществляется через черно-желтый кабель, но при этом нужно запрограммировать на НР тип разъема. Данные действия выполняются согласно инструкции и схеме подключения сигнализации Starline.

Установку следует начинать с подключения проводов питания основных блоков. Минус нужно подключать к штатным крепежным болтам заземляющих проводов авто. Они находятся либо в районе монтажного блока, либо в передней части салона автомобиля в нижних углах. Если не удалось найти болты крепления, можно изготовить самостоятельно крепеж на массу к металлическим деталям кузова для заземления. Обычно такой крепеж монтируют под приборной панелью.

Для подключения режима автозапуска в сигнализации предусмотрен обходчик иммобилайзера.

Как пользоваться схемой

Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытность от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности при необходимости.

Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.
