Разболтовка колесных дисков таблица совместимости

основных размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

• 4×100;
• 4×108;
• 5×100;
• 5×108;
• 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

• диаметр центрального отверстия;
• ширина;
• вылет;
• параметры закраин диска и многое другое.

Это интересно: Когда запрещено ездить на зимней резине

Визуальный шинный калькулятор

Когда изнашиваются заводские шины или просто хочется поставить другие колеса, то возникает вопрос: а какие размеры шин подойдут моей машине? Дело в том, что каждый автомобиль рассчитан под определенный диаметр колес и ширину протектора. Обычно, данная информация содержится на оборотной стороне крышки бензобака или в документах по эксплуатации. Если отклониться от этих типоразмеров больше чем на 2-3 процента, то расход бензина вырастет, спидометр начнет врать, а в случае большой разницы вождение может стать просто опасным.

Но как подобрать шины правильного размера, если на профиле написаны какие-то непонятные цифры? Не измерять же их линейкой, ей богу. Именно для этих целей и создан данный шинный калькулятор. Он позволяет определить разницу между шинами в сантиметрах, дюймах и процентах. В частности, с помощью шинного калькулятора вы можете рассчитать и сравнить диаметр шины, ширину протектора, высоту профиля и окружность. Дополнительно, калькулятор определяет потенциальные различия в показателях скорости на спидометре, изменения клиренса и разницу в количестве оборотов на один километр (или милю).

Калькулятор отображает визуальную разницу в диаметре, профиле, клиренсе и ширине шины. В правой части генерируется динамический рисунок колес, с пунктирной схемой и параметрами. В верхней части находится визуальное представление старой шины (оригинального типоразмера), а в нижней части отрисовывается ваша потенциальная новая шина. Рисунок отображается в двух проекциях: боковой и фронтальной. И ту и другую можно скачать на компьютер в формате png. Для этого нажмите на картинку правой кнопкой и выберите «Сохранить как…».

Разболтовка колесных дисков таблица совместимости

 Колёсные диски и их маркировка

Колёсные диски – одна из самых заметных деталей экстерьера автомобиля. Достаточно заменить заводскую «штамповку» на «литьё» или «ковку», и машина приобретает совершенно другой внешний вид. Однако просто взять и заменить диски нельзя, существуют определённые нормативы для каждой марки авто. Неверный выбор может привести к повышенному износу шин, ухудшению управляемости и, как следствие, к дорожно-транспортному происшествию.

На каждом диске выбита маркировка. Зная её значения вы без труда определите подходящие именно к вашим ступицам колёсные диски.Пример:

5Jx15h3 ET25 PCD: 5/110 d 66.8

Повсеместно используется смешанная система мер. Значения одновременно могут указываться как в миллиметрах, так и в дюймах. Один дюйм — 2.54 сантиметра, или 25.4 миллиметра.

• 5 – ширина диска;
• J – форма закраин. Одна буква означает то, что диск предназначен для моноприводного авто, две (JJ) – для полного привода;
• 15 – диаметр колеса. Основное значение для выбора резины под диск;
• h3 – от английского слова «hump», обозначает выступ для установки шин. Повышает надёжность крепления шин. Двойка – количество выступов. Может отсутствовать, это не критичный показатель;
• ET25 – показатель вылета. В данном примере он положительный. Что это такое, подробно будет разъяснено ниже;
• PCD 5/110 – Pitch Circle Diameter, в переводе на русский: диаметр болтовой окружности. 5 – количество необходимых болтов, 110 – окружность, где располагаются болты в миллиметрах;
• d 66,8 – размер посадочного отверстия под ступицу в миллиметрах. Идеально подходящий диск по этому параметру должен быть равен диаметру ступицы. Если он больше, придётся применять переходник, если меньше – диск просто не встанет на место.

 Вылет колёсных дисков

Вылет диска — расстояние между центральной осью диска и плоскостью посадки ступицы. Возможно, эта фраза тяжела для восприятия, посмотрите на картинку и всё сразу станет понятным:

Вылет бывает положительным, отрицательным и нулевым.

• положительный вылет: середина диска находится спереди места соединения со ступицей;
• нулевой вылет: середина диска соответствует месту соединения;
• отрицательный: середина сзади ступицы.

Зачастую продавцы-консультанты говорят, что отклонение вылета допустимо, и ничего страшного не случится, если диск нормально встал на ступицу. Это или намеренный обман, или низкая квалификация продавца.

Вылет должен чётко соответствовать требованиям завода-изготовителя автомобиля. Приобретя по совету такого консультанта диск с вылетом больше всего на 10 миллиметров, вы измените развесовку ходовой части. В лучшем случае это грозит сокращением срока службы подвески. Гарантированно приводит к повышенному износу резины и ухудшению управляемости. Причина проста: при применении нестандартных для вашего авто дисков, вы тем самым увеличиваете или уменьшаете колёсную базу.

 Разболтовка и самостоятельный замер

Для обычного автолюбителя основной параметр – это разболтовка (PCD). Термин обозначает количество болтов и диаметр той окружности, где расположены отверстия под крепления. Определить разболтовку можно самому. Очевидно, что первый параметр виден сразу. Для определения второго пригодится штангенциркуль, в крайнем случае, рулетка или линейка. Высчитывается по формуле: PCD = const x N, где N – расстояние между болтами, а const — постоянная величина, которая зависит от количества болтов. Измерять расстояние между болтами необходимо от центра стенок болтовых отверстий.

Помните, что установка колёсных дисков без учёта разболтовки ведёт к неплотной посадке, причём без динамометра это не определит даже мастер в шиномонтаже. Не стоит пользоваться и переходными кольцами, их применение – вмешательство в конструкцию изделия.Красота — понятие относительное, безопасность движения на дороге всё же важней. Правильней всего устанавливать диски рекомендованные заводом-изготовителем именно для вашего автомобиля.

 Таблицы разболтовки дисков для разных марок автомобилей:

1. Audi:

2. BMW

3. Daewoo

4. Ford

5. Huyndai

6. Отечественные шедевры автостроения:

Так же посмотрите видео по выбору дисков:

https://youtube.com/watch?v=oXnyw80zmJE

Подбор и сравнение шин по данным калькулятора 2.0

В случае установки новых дисков и шин иного типоразмера на основе полученных от калькулятора данных, целесообразно дополнительно осуществить ряд замеров. Определить целесообразно расстояние по внутренней стороне между колесом и подвеской, а также от протектора до чашки амортизатора. Кроме того, потребуется замерить расстояние между протектором, крылом и рулевыми тягами.

В свою очередь при выборе новых покрышек необходимо исходить из целесообразности незначительного отклонения в геометрических размерах новых шин от использовавшихся ранее. Значительный размер размеров станет причиной нестабильности в движении авто.

Каждый автомобиль изначально создается под определенные параметры и размеры. В полной мере это касается и допустимого размера используемых дисков и резины. Соответственно выбираемые модели резины должны находиться в установленных границах. Применение шинного калькулятора позволяет максимально упростить процесс подбора в зависимости от конкретного транспортного средства.

Россиянам приходится регулярно сталкиваться с заменой резины, в первую очередь сезонной. Самым простым решением в такой ситуации является использование аналогичной по размерам резины. При сохранении размерности резины колесо также сохранит свои первоначальные размеры.

В случаях же когда выбирается резина иного размера, требуется подбор соответствующих дисков, позволяющих получить колесо с необходимыми размерами. При этом за счет изменения типовых размеров шин имеется возможность управления ездовыми характеристиками автомобиля, придавая дополнительной мягкости или жесткости. Чем выше используемый профиль, тем мягче чувствует себя автомобиль на дороге. С уменьшением профиля растет жесткость, а узкие шины дают больше сцепления с заснеженной поверхностью, поэтому смотрятся более выгодно на зимних дорогах.

При этом при подборе размерности шин и дисков требуется придерживаться допустимых размеров. Например, слишком широкие покрышки будут в движении касаться колесных арок, затирая их, и интенсивно изнашиваясь самостоятельно. Учитывать стоит и тот факт, что изменение размера колес сказывается на работе спидометра, в частности величине погрешности.

Со стороны может показаться, что многообразие доступных конфигураций значительно усложняет расчеты, но шинный калькулятор многократно упрощает процесс подбора с использованием 3D-моделирования. Правильный подбор шин, это не только необходимая безопасность, но и оптимизация дорожных возможностей автомобиля. При этом наличие метрической и дюймовой системы размеров позволяет без проблем работать и с американскими, и европейскими типоразмерами.

Как обозначается

Каждый колесный диск маркируется в соответствии с международными стандартами.

Обозначается маркировка независимо от способа изготовления, размера и производителя изделий. В качестве примера необходимо рассмотреть стандартный тип обозначения сверловки, который применяется для колес модели «Форд Фокус»: 7.0Jx16H2 ET50 PCD: 5×108 d 63.3.

В этом случае:

• 7.0J — ширина обода, измеряемая в дюймах.
• 16 — диаметр диска, измеряемый в дюймах.
• 5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
• Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
• Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
• Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

На заметку.

Как видно из описания, разболтовка в данном случае равна 5×108 и является довольно распространенной, особенно среди немецких производителей.

Вылет обода и как его померить

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода

Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки

Вам это будет интересно Все о ремонте автомобильных дисков

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели .

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем. Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность

Сами замеры выполняются двумя способами. Это делается между:

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

• соседними отверстиями;
• наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем. Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

• количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
• отверстия находятся на строго определенном расстоянии между собой;
• отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

• положительным (вертикальная ось диска расположена сзади привалочной плоскости);
• нулевым (ось диска накладывается на привалочную плоскость);
• отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Маркировка дисков

Зашифрованные параметры:

• диаметр по центровке сквозных окружностей – PCD;
• диаметр всего отверстия – DIA;
• число базы под болты – LZ;
• вылет – ET;
• расстояние между круглыми отверстиями – N.

Кодировка составляется из цифровых и буквенных значений в строчку. Она заводским способом штампуется на металлической поверхности диска.

Пояснения к комбинации «7.5 Jx15 Н2 5/100 ET 40 d54.1»:

Часть шифра	Что значит
«7.5 Jx15»	Обод диска по ширине составляет – 7,5 дюймов.
Символика – J или Н2	Необходима для прочтения больше производителям и продавцам, нежели пользователям.
«J»	Специфика бортовых закраин: — наклон (угловое значение); — закругления (радиус) и др.
«Н»	«Hump» (хамп) – кольцевые выступы для придерживания бескамерных шин, чтобы они не соскакивали с дисковой облицовки. Иногда их нет совсем.
Обозначения хампа	— простой – Н; — двойной – Н2; — плоский – FH; — асимметрия – AY; — комбинированный вариант – CH.
«х»	Значок объединения, нераздельности.
«5»	Число отверстий для крепежной фурнитуры.
«100»	Центрированный круговой диаметр (он проходит через центры дыр)
«ET»	Вылет – параметр, определяемый между плоскостью диска и середины обода.
«40»	Каким бывает вылет: — положительным («ET35» или «ET40»); — отрицательным («ET20»); — нулевым («ET-0»).
«d», «DIA»	Диаметр – в миллиметрах.

Как выглядит положительный, отрицательный и нулевой вылеты:

Для справки: 1 дюйм равняется – 2,54 см.

Что еще может входить в маркировку:

• дата выпуска – напр., «0403», номер недели – первые две цифры, последние две – год;
• клеймо от контрольно-пропускного отдела завода (SAE, ISO и др.);
• показатель максимальных пределов механических нагрузок на колесо;
• размеры соединительных элементов (PCD 100/4);
• уровень допустимого давления в шинах (MAX PSI 52 COLD – не выше 52 фунта на 1 кв. дюйм при замерах на холодное резиновое покрытие ).

Пример, как выглядит в таблице информация по разболтовке в виде аббревиатуры (марка авто Шевроле Круз):

На лопастях диска стоит маркировка, которая символически показывает следующие сведения:

• нагрузка в статике;
• вылет;
• типоразмеры изделия для защиты колеса;
• кодировка модели авто;
• сертификация;
• стандарты качества заводской продукции;
• государство, выпускающее диски, марку машины.

Пример диска для Шевроле Авео с проштампованной маркировкой, где нет лопастей, а только цельная (литая) конструкция. Смотреть по крайнему вдавленному кольцу-выемке:

Изучаем маркировку

• Каждый диск помечен набором цифр и латинских букв. Тем, кто не интересовался, что все это значит, они покажутся китайской грамотой. А между тем, маркировка несет в себе полную информацию о диске;
• Первое в ряду число указывает, какую ширину имеет диск у вас перед глазами. Измеряется она в дюймах;
• Следующее число после разделителя обозначает диаметр диска. Единицы измерения – те же дюймы;
• Идущие за ним две буквы и число показывают так называемый вынос (или вылет, кто как называет) диска, и на этот раз он в миллиметрах;
• После букв PCD (расшифровывающихся как «Pitch Circle Diameter », что подразумевает международную стандартизацию диаметра) идет цифра – наклонка – трехзначное число. Вот это как раз и есть разболтовка, которую мы ищем.

Разбираемся в коде:

И что же обозначают эти загадочные цифры? Их расшифровка довольно-таки проста. Первая цифра показывает, каким количеством болтов он крепится. После знака дроби обозначает диаметр окружности, по которой проделаны крепежные отверстия. И если эти цифры на новом диске не совпадают с теми, что указаны на старом, то вас ждут вышеописанные проблемы.

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Вылет колесного диска авто

Существует 3 типа значения вылета:

• нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
• положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
• отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Возможна ли установка изделия с неподходящими параметрами

Диск с центровочным кольцом Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

• B=A*1.155;
• B=A*1.414;
• B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть. А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески. А в некоторых ситуациях диск может отвалиться на ходу

Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Модель автомобиля	Разболтовка
Alfa Romeo	Alfa Romeo 33, 4 x98 30…38, 58.5 Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0
Aston Martin	Aston Martin Modelis P.C.D.ET C.B. Aston Martin Volante 5?154.95, 71.4
Audi	Audi 100 (iki 1992 m.) 4×108 35…42, 57.0 Audi A8, V8 5 x 112, 35, 57.0 AudiTT 5×100 28…30, 57.0
BMW	BMW 3 serija (E46) 5×120 35…42, 72.5 BMW 8 serija (E31) 5×120 18…20, 72.5
Deawoo	Daewoo Lanos 4×100 38…42, 56.5 Daewoo Racer 4×100 38…42, 56.5
Honda	Honda Concerto 4×100 35…38, 56.0 Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0 Honda Shuttle 5×114.3 35…38, 64.0
Lamborghini	Lamborghini Countach 5×120, 70.0 Lamborghini Miura 5×120, 70.0
Rover	Rover MGF 4×95.25 35…30, 56.6 Rover 3500 5×127, 58.0

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

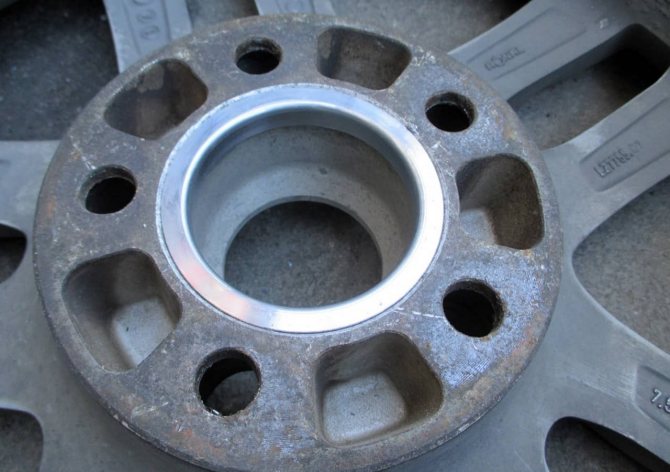

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Как определить размер литых дисков и штамповки на автомобиль

Конечно, каждый оригинальный диск на авто замаркирован, и при детальном его осмотре можно увидеть строку со всеми перечисленными выше геометрическими параметрами. Если же по каким-то причинам, например, в случае износа, данная величина не читается, то колесо всегда можно вымерить и самостоятельно вывести его маркировку. Делается это следующим образом:

• Чтобы определить ширину изделия, нужно просто замерить линейкой или рулеткой его обод в миллиметрах, а затем полученный результат разделить на 25,4 мм, чтобы перевести его в дюймы.
• Аналогичным способом определяется радиальность изделия, только здесь замеру подлежит диаметр. Многие ошибочно полагают, что величина со значком R обозначает радиус дисков, однако это в корне неверно и измерять нужно именно наибольшее расстояние между двумя точками на ободе колеса. В данном случае для точности измерений необходимо проследить, чтобы измерительный инструмент прошёл строго через центр диска, потому что в противном случае автолюбитель сможет замерить лишь хорду, и показатель радиальности диска будут неверным. Полученный результат нужно разделить на те же 25,4 см, чтобы получить величину параметра в дюймах. Следует заметить, что при измерении вполне может быть погрешность в +/-5 мм, так как радиальность может быть выражена только в целом числе.
• Самое сложное — это померить вылет колеса, то есть определить параметр ЕТ. Чтобы это сделать, необходимо колесо положить плашмя, установить на него деревянную рейку, равную по длине диаметру металлической части, а потом измерить расстояние в миллиметрах до привалочной плоскости диска. Затем колесо переворачивается на 180 градусов, и процедура повторяется ещё раз, но для обратной стороны изделия. Полученные результаты нужно подставить в формулу ЕТ = (X + Y)/2, где Х — это первый замер, Y — второй, а ЕТ — искомый показатель вылета, все единицы здесь указываются в миллиметрах.

Вам это будет интересно О разболтовке дисков на автомобили Чери

Прочие характеристики размерности диска

Чтобы определить сверловку или диаметр посадочного отверстия, автолюбителю нужно лишь замерить наибольшее расстояние между краями этой перфорации, после чего посмотреть ближайшее типовое значение по таблице соответствий и отклонений. Размер отверстий колесных дисков зависит исключительно от конструкции ступицы для конкретной марки авто.

Важно!

Как правило, у многих автолюбителей всегда имеется под рукой брошюра — руководство по эксплуатации конкретного автомобиля, принадлежащего ему. Так, в технических характеристиках на авто указаны все базовые параметры, а также рекомендуемые размерности для колёс, и уж точно там можно найти неизменные показатели сверловки и разболтовки изделия, чтобы осуществить корректный выбор. Соответственно, обладая теоретическими знаниями, автолюбителю остаётся лишь подобрать диски по размеру.

Размер штампованных дисков определяется по той же самой схеме, без каких-либо особенностей.
