Как устроена система отопления на ладе гранте. схема печного отопителя

Как улучшить работу печки на Ладе Гранте

Если автомобиль является, по сути, для вас вторым домом, но только на «колёсах», тогда, безусловно, вы не махнёте рукой на проблему плохого обогрева салона. Находиться зимой в «металлическом леденящем капкане» не пожелает никто. А ведь именно так можно рассматривать машину, в которой печка отказывается функционировать. Что делать в таком случае, точно знают мастера, но за такие их знания, а уж тем более действия вам придётся расплатиться, вынимая из кошелька с огромной грустью несколько крупных купюр. Мы предлагаем вам не идти на поводу традиционных методов решения проблемы, а засучить рукава, чтобы самостоятельно найти и устранить причины, по которым не работает печка в вашем авто Лада Гранта.

Общая информация

Автомобили Гранта оборудуются достаточно качественными печками, производитель оснащает их алюминиевыми радиаторами. Сама отопительная система является единым комплексом, в его состав помимо уже упомянутого радиатора, выступающего в роли теплообменника, входят и другие агрегаты и узлы: в частности, вентилятор, дефлекторы и воздуховоды.

Воздуховоды предназначены для подачи потока воздуха от отопителя к обдувающим стекла решеткам и к дефлекторам на приборной панели. Они же подают воздух к воздуховодам, обеспечивающим его передачу к ногам находящихся в салоне людей.

Во время движения машины воздух поступает в отопитель благодаря отверстиям, находящимся в облицовке ветрового стекла. Увеличивать мощность попадающего в салон воздушного потока, как в момент передвижения, так и во время стоянки, должен вентилятор, от скорости вращения которого и зависит интенсивность его подачи. Изначально вентилятор получает уличный воздух, после чего подает его в отопитель и к заслонкам кондиционера. Ускорить нагрев салона и предотвратить попадание в машину воздуха с улицы должна система рециркуляции.

Равномерное протекание воздушного потока внутри автомобиля обеспечивается датчиком температуры воздуха, входное отверстие которого необходимо предохранять от любых загрязнений. Для управления скоростью и направлением поступающего воздуха предусмотрены специальные переключатели. Кроме того, с их помощью вы сможете определять, холодный либо прогретый воздух будет выходить из отопителя.

Помните о том, что печка не терпит нарушения правил эксплуатации, поскольку каждый ее элемент играет свою собственную, очень важную роль в работе всей системы отопления. Именно поэтому неисправность любого из ее компонентов приведет к нарушению нормального функционирования всех остальных, будь то сломанный радиатор или вышедшая из строя трубка.

Блок управления системой отопления и вентиляции Lada Granta

Cистема отопления, кондиционирования и вентиляции Лада Гранта представляет собой единый комплекс, который обеспечивает максимально комфортные условия в салоне автомобиля, независимо от погодных условий и режима движения.

Панель блока управления системой установлена на консоли панели приборов.

Блок управления системой отопления и вентиляции:

1 – регулятор температуры воздуха;

2 – переключатель режимов работы вентилятора;

3 – регулятор распределения потоков воздуха;

4 – рычаг управления рециркуляцией воздуха;

5 – выключатель обогрева заднего стекла.

Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления и вентиляции, в зону расположения ног, головы и на ветровое стекло.

Интенсивность подачи воздуха в салон регулируется поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличивайте скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне

1. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;

2. Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;

3. Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.

4. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.

Регулятор температуры воздуха

Поворотом рукоятки регулятора температуры воздуха изменяйте температуру воздуха, поступающего в салон.

Для повышения температуры воздуха поверните рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха – вправо, в синий сектор. С ее помощью можно определять откуда брать воздух печке – с салона либо снаружи. С салона нужно брать, когда на улице есть неприятный запах, или нужно прогреть машину быстрее.

Рычаг управления системой рециркуляции

Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

Для поступления в салон наружного воздуха переведите рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток до их полного открытия и поворотом корпуса дефлектора.

Примечание:

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

Выключатель обогрева заднего стекла

Включение и выключение обогрева заднего стекла осуществляется нажатием клавиши при включенном зажигании. Включается она кнопкой, расположенной ниже рукоятки.

Основные причины почему На Гранте не греет печка (видео)

Доброй ночи грантаводы, подскажите из за чего печка не греет, дует теплый а не горячий. Рабочая температура 75¤ . Радиатор и снизу и с верху одинакого. Это заслонка или термостат?

А есть ОТДЕЛЬНО кнопочка для ПТФ в модуль

by Adminrive · Published 01.09.2014

33 комментария

• Comments 33
• Pingbacks 0

Это, боюсь, радиатор отопителя… Та-же хрень была.

Алексей, точно не термостат?

И точно не заслонка, ибо ее там нет.

Три варианта тебе. 1. Воздушная пробка в системе 2. Че-то с помпой 3. Радиатор печки

Денис, я помпу менял не давно.

А температура 70-75

Альберт, Крыльчатка помпы может прокручиваться например

Посмотри как бежит обратка в расширительный бачок. Только на горячий двигун не открывай крышку

Денис, она и до этого была так, ремень и помпу месяц назад менял.

Денис, а как это понять?

А может такое быть что термостат доконца не открывает?

Альберт, Может. Но тогда двигатель будет очень долго прогреваться, например минут 20, а на трассе и вовсе остывать

Денис, смотри вчера на холостых температура до 85 вышла, как поехал упала до 70

Альберт, При 70 должна печка нормально греть

Только теплый воздух.

Денис, а термостаты разные бывают да?

Альберт, незнаю. Но по идее могут различаться по температуре срабатывания. И много подделок. закажи у дилера, заводскую привезут

Денис, а температура?

Да да , посмотри,справа и слева одинаково дует?

Альберт, дело в заслонке может быть, вобщем-то она одна и регулирует температуру. Просто стала не до конца открывать,это легко проверить,с водительской стороны в ногах видно как она ходит, скинь с нее тросик и доведите до конца и сразу почувствуешь. Но сначала проверь не забита ли печка, видео у меня на странице. Оно там одно)

Евгений, да одинаково.

Альберт, если у тебя механическая клавиша может не до конца открывает горячий воздух! Было у друга! Да и посмотри филтр

Иван, фильтр салона поменял, клавиша механическая тросих оцепил и руками за задвижку открывал и закрывал, без изменения.

Я на 13 три дня все менял, а вот если бы не поленился и выкрутил все свечи, то было бы видно, что одна чистая как новая и пора менять прокладку гбц

У меня рабочая температура 82 на ходу. Ни капли больше или меньше. С установкой помпы, что то намудрили по любому!

Альберт, а какая погода у тебя в городе!?

Альберт, вот Вы пошагово и сами отвечаете на вопрос по своей проблеме. Температура 70-75 для работы отопителя нормальная (у меня 72-75), далее, заслонка распределения потоков воздуха не подклинивает и ходит от крайнего до крайнего положения, помпу иначе как стоит не поставить, а при какой-то неправильной ее работе, недостаточном давлении, создаваемым ей, температура двигателя возросла бы. Вот и остается Вам попробовать задрать морду вверх и попытаться выгнать возможный воздух, ну и замена радиатора отопителя.

Алексей, от души.

Вот такая погода у нас.

Альберт, ну морозов нет, значит проблема из-за термостата и только

Отопитель в Гранте включен последовательно в малый круг. Термостат-устройство предназначенное для более быстрого прогрева ОЖ на малом кругу и при достижении определенной температуры открытия большого круга. Он либо работает, либо нет. Варианты когда нет: 1-заклинил в закрытом положении и двигатель тупо перегревается, 2-заклинил в открытом положении и нагрев происходит долго, 3-заклинил в полуоткрытом положении тоже более долгий нагрев. Вот и все… Учитывая последовательное включение радиатора отопителя в малый круг, его температура, если он исправен, в любом случае равна температуре ОЖ. Поэтому термостат никак не влияет на работу отопителя. Единственный момент, это в момент его открытия падает общая температура ОЖ, но охлаждения выдуваемого из печки воздуха рукой, практически, не почувствуешь. Как-то так. Чтобы это понять достаточно открыть мурзилку на странице со схемой работы отопителя. Альберт, три причины по твоему вопросу: 1-воздух в отопителе, 2-неисправен привод заслонки или она сама, 3-забиты соты радиатора отопителя. Других причин нет и не будет.

Профилактика работы печки

Для того чтобы система отопления хорошо функционировала, нужно следовать нескольким советам:

• Использовать антифриз хорошего качества. Качественный антифриз – это залог продолжительной работы печки и силового агрегата автомобиля. Об этом следует помнить и своевременно проводить его замену.
• Часто менять салонный фильтр. Если фильтр салона забит, он обязательно создаст проблемы в работе печки, системе вентиляции и кондиционирования. Более того, пыльца растений и пыль, оседающая в фильтре, представляют опасность для здоровья (могут стать причиной возникновения аллергии).
• Содержать радиатор в чистоте. Небольшие загрязнения радиатора, находящиеся снаружи можно удалить с помощью пылесоса. От внутренних засоров и отложений в каналах поможет избавиться тщательная промывка системы охлаждения двигателя, поскольку с ней неразрывно связан радиатор печки.

Если при температуре воздуха -25 °С печка автомобиля нагревает салон снизу до +16 °С и до +10 °С сверху, она считается абсолютно исправной.

Стоит помнить, что возраст машины напрямую влияет на функционирование всех ее систем, включая систему отопления. Это относится абсолютно ко всем машинам, независимо от марки автоконцерна и страны-производителя. Во избежание серьезных проблем рекомендуется своевременно проводить профилактические мероприятия, позволяющие даже в самую холодную погоду получать удовольствие от езды в прогретом автомобиле.

Если не ошибаюсь, печка должна работать и в пассивном режиме, даже если машина стоит на месте. Но в моем авто (Лада Калина) это происходит только на высоких оборотах. Слышал, что аналогичная проблема у Приоры, ВАЗ 2114 и ВАЗ 2115. Что сделать, чтобы она работа не только в движении?

Похожее:

Если печка обогрева салона выдает горячий воздух только при высоких оборотах двигателя, наиболее вероятные причины могут быть следующие. 1. Неисправна помпа. 2. Воздух в системе охлаждения. 3. Забит грязью радиатор печки.

Работу помпы можно проверить, пережимая подающий шланг. При нормальной ее работе при средних оборотах двигателя рукой пережать шланг не удастся.

Воздух в системе отопителя можно удалить, если на горячем двигателе немного отвернуть крышку расширительного бачка. В более тяжелых случах придется, кратковременно снять верхний шланг на радиаторе печки. Полностью шланг снимать не нужно, достаточно будет того момента, когда появится жидкость из-под шланга без воздуха.

Если забит радиатор грязью, без его демонтажа и основательной чистки не обойтись.

Не мешало бы проверить заодно и то, как работает термостат. Очень часты случаи, когда термостат полностью не перекрывает большой круг циркуляции жидкости охлаждения, и, как следствие, печка греет только на высоких оборотах двигателя.

Надо смотреть линию подачи теплоносителя. Может на линии печки поврежден шланг. А если есть кран подачи на печку, то и его надо проверять. Видимо печке просто не хватает тепла на холостых оборотах. Но может быть и проблема с термостатом. так что можно даже рукой прощупать подводки теплоносителя к печке и в принципе найти место забивки. Но надо проверять обязательно, так как проблема с печкой может сказаться на всей системе охлаждения. Но естественно нужно знать сколько лет машине и как она вела (я имею в виду песка) когда машина была новой. Но если машине уже приличное количество лет, то можно начинать с промывки системы.

Для начала определить не бурлят ли газы в расширительном бачке, то есть понять не пробита ли прокладка ГБЦ. При пробитой прокладке первым делом завоздушивается верхняя часть системы, а именно печка. На больших оборотах воздух выгоняется и печка начинает греть. Если есть бурление даже после остановки двигателя, то это верный признак что прокладку нужно срочно менять. Затем пробуем промывать, делал это с помощью лимонной кислоты. Способ простой и верный. Затем гасится содой и промывается дистиллированной водой. Температура двигателя после промывки снижается, а печка начинает греть лучше . Еще в печках падают перегородки и она очень плохо пропускает через себя, если дойдет до снятия, попробовать дунуть в неё. Подключается печка снизу, выход сверху, это на всякий случай. Если все это исправно, можно грешить и на помпу. Сейчас стало модным ставить прям с завода электропомпы на печки. Ставил себе, не плохо. Можно греться даже с заглушенным двигателем пока не остынет весь двигатель. Ставят обычно на обратку из печки, в вашем случае не помешает точно.

У меня такая же проблема на Шевроле, как на первой так и на второй машине. На шевроле ввёл и на шевроле Круз. Мне муж на авто ставил кордонку)))) с печкой и Шевроле вообще проблема. У меня вот антифриз куда-то то уходит и причину не может ни кто найти.

Охлаждение

Для охлаждения воздуха в салоне выполните следующее:

1. Переключатель 1 (см. рис. 2) режимов работы электровентилятора переведите в одно из положений «1», «2», «3» или «4».
2. Рукоятку регулятора 4 установите напротив пиктограммы .
3. В блоке 3 кнопочных выключателей нажмите клавишу выключателя кондиционера. Сигнализатор, расположенный на клавише выключателя, будет гореть зеленым светом все время работы кондиционера.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер.

• блок климата гранты
• воздуховоды гранты
• кондиционер гранты
• печка гранты

«Лада Гранта» — один из наиболее востребованных автомобилей в России в 2020 году, наряду с KIA Rio, VW Polo, Lada Vesta, Hyundai Solaris и Hyundai Creta. Такая популярность автомобиля объясняется, прежде всего, оптимальным сочетанием цены и качества: владельцы «Гранты» отмечают хорошую обзорность, вполне приемлемый силовой агрегат, простоту обслуживания, низкую стоимость запчастей, вместительный багажник, большой клиренс, что чрезвычайно актуально для российских реалий.

Новая Лада: вибрация при разгоне, мои версии

Среди комплектующих, незаменимых в холодное время года — отопитель, основным узлом которого является радиатор. Если возникает ситуация, когда необходимо заменить радиатор печки, то в большинстве случаев это можно сделать без посторонней помощи. Что следует помнить владельцу «Лады Гранты», отважившемуся на самостоятельную замену радиатора отопителя?

Лада гранта плохо греет печка причины

Почему и зачем ставят термостат от гранты я думаю никому объяснять не надо. При его установке абсолютно вся охлаждающая жидкость проходит через радиатор печки и по логики вещей двигатель должен быстрее прогреваться и в салоне должно стать теплее(чего в моей девятке не хватает в морозы, которые у нас довольно таки часто) При понижении температуры за -20 градусов салон прогревается очень долго, ниже -30 салон попросту прогреть не реально.

Перед заменой термостата грешил на кран печки, думал, что заклинил и из-за этого плохая циркуляция, но как оказалось, его там просто нету и всё было подключено напрямую еще до меня предыдущим хозяином.

Потом попробовал подогнуть тросик заслонки — не помогло. Дальше пойдем методом исключения и начну с замены термостата, если не поможет то тогда уже буду радиатор, думал Я.

Итак! Для проведения операции нам потребуется:

Чёртов телефон замёрз и сделал только пару фотографий, хотя я подробно фотографировал весь процесс(( Обидно.Попытаюсь без фотографий объяснить процесс описывая каждый шаг и используя фотографии из интернета.

1) Включаем музыку в гараже2) Сливаем аккуратно антифриз в чистую тару (если свежий)3) Чем-нибудь острым наносим метку(как на фото) в месте стыка распределителя зажигания с блоком двигателя, чтобы потом не искать зажигание,

4) Открутив все хомуты, снимаем термостат, а также проставку, которая крепится к блоку двигателя.Должна получится такая картина

5) Затягивая одну гайку об другую(контрагим), которые остались при снятии проставки, выкручиваем родные шпильки. Чистим плоскость прилегания термостата, а после таким же методом закручиваем новые шпильки 80мм.

6) Устанавливаем прокладку и термостат.7) Верхний патрубок радиатора соединяем с термостатом.8) Патрубок потоньше, который идет на печку также соединяем с термостатом.9) Нижний патрубок оставляем родной, но на него одеваем тройник 32-18-32 в идеале, но я такой не нашел и купил 32-16-32. Не течет. На тройник надеваем соеденительную трубку, которую вырезали из нового патрубка и уже соединяем с трубой, которая идет на помпу.Все хомуты закручиваем так, чтобы, не пришлось снимать трамблер, если вдруг понадобится поменять какой-нибудь из патрубков. Должно получится примерно так

Запчасти, которые должны остаться после замены.

Всё.понятно, что для кого-то данная процедура покажется элементарной, но не все же у нас автомеханики)). Для таких и попытался написать эту статью. Надеюсь кому-нибудь это будет полезно.

UPD:Морозы показали, что установка термостата от гранты в моем случае дала более быстрый прогрев двигателя до рабочей температуры. Теперь вообще отказался от картонки, потому-что теперь даже по трассе и в мороз двигатель держит температуру 90 градусов с копейками.))) Но в салоне теплее от этого не стало, значит будем рыть дальше…

Продолжение следует. Уже полностью снял панель, отопитель, но об этом в следующей части…

Легковой автомобиль Лада Гранта, который считается одним из наиболее доступных в мире, оснащается стандартной для машин марки ВАЗ «печкой» (или просто — отопителем). Как правило, данный узел работает очень хорошо, но проблемы всё же могут случаться. Поэтому, если печка Лада Гранта греет плохо, то этому должны быть причины, которые просто необходимо обнаружить.

Почему могут возникнуть проблемы

Как водится, причины поломок микроволновой печи кроются в несоблюдении правил эксплуатации. На это приходится большая часть проблем с бытовой техникой и данный случай — не исключение. Чаще всего начинаются неполадки после того как:

• В камере во время разогрева/размораживания/готовки находится металлический предмет. Чаще всего это ложка или вилка, которая находится в посуде с пищей. При этом микроволновка начинает искрить, а после начинает капризничать — искрит, не греет пищу.
• Еще одна довольно распространенная ситуация, которая часто приводит к поломкам — разогрев в непредназначенной для этого закрытой посуде. При достижении определенной температуры посуда взрывается, пища разлетается по камере, забивая детали печи. Редко когда такое происшествие остается без последствий (мытье камеры не в счет).

Расположение деталей может быть и таким

Часто ломаться могут дешевые печи. Они сделаны с таким расчетом, чтобы их меньше ремонтировали, а чаще покупали новые. И последняя очевидная причина — износ деталей. Если ваша печь служит уже приличное количество лет, вероятнее всего детали просто исчерпали свой рабочий ресурс. Как видите, технических причин не так и много. В основном это ошибочные действия «пользователей». Результат — микроволновка не греет или не включается совсем.

Признаки поломки печки

Поломка печки всегда влечет за собой дискомфорт, особенно это касается холодного времени года. Наиболее характерными признаками поломки отопителя являются обмерзшие стекла и понижение температуры внутри салона. К неисправностям приводят:

• Наличие непроходимости внутри каналов из-за накипи;
• Применение низкокачественного антифриза (как постоянное, так и нерегулярное);
• Наличие в отопительной системе посторонних предметов либо ее загрязнение.

К основным симптомам поломки радиатора относят следующие:

• Даже при прогретом моторе в салон автомобиля из дефлекторов поступает холодный воздух;
• Ощущается явный недостаток обогрева салона, теплый воздух начинает поступать лишь после достаточно долгого ожидания с момента запуска двигателя.

Для профилактики возможных поломок опытные автовладельцы рекомендуют проводить периодические осмотры всей системы отопления, а также системы охлаждения. Обнаружив любые подозрительные пятна или течи нужно немедленно приступить к проведению ремонтно-профилактических мероприятий. При обнаружении поврежденных патрубков либо шлангов срочно замените их. Такие осмотры застрахуют вас от возможных негативных последствий, вызванных внезапной поломкой отопителя.

10. Пробой прокладки ГБЦ

Самая неприятная проблема, которая, к счастью, встречается довольно редко. Из-за перегрева двигателя и плохой затяжки головки блока цилиндров в какой-то момент может повредиться прокладка под ней. Если пробой случится между рубашкой охлаждения и камерой сгорания, то газы из неё будут попадать в антифриз, образовывая пузырьки и ухудшая циркуляцию, а в некоторых случаях даже создавая воздушные пробки.

Распознать пробой прокладки можно по густому белому дыму, а точнее — пару из глушителя, который образуется от попадания охлаждающей жидкости в цилиндр. В расширительном бачке при этом будет бурлить воздух, а из-за повышенного давления возможно выкипание и даже выплескивание антифриза наружу.

Что делать

Шутить с этим не стоит. При малейшем подозрении на пробой прокладки ГБЦ лучше немедленно обратиться к мотористам. Если своевременно не устранить проблему, она может обернуться более серьёзными неполадками и дорогостоящим ремонтом двигателя.

Заменяем радиатор в системе отопления

Поскольку данный узел ремонту не поддается, то для устранения неисправности его потребуется заменить. Далее приведем более простой метод, позволяющий это осуществить без трудоемкого демонтажа панели.

Для выполнения владельцу LADA Kalina потребуется обзавестись стандартным набором инструментов (ключи, отвертки и пр.). Ремонтную процедуру осуществляем, действуя по нижеприведенной последовательности.

1. Сначала обесточиваем сеть посредством демонтажа клемм с АКБ.
2. Откручиваем 4 винта, которыми зафиксирована рулевая колонка.
3. С педалей потребуется демонтировать накладки.
4. Выжимаем на полную величину хода педаль газа и откручиваем крепеж педали, отвечающей за привод тормозных механизмов.
5. Переходим к снятию патрубков радиатора.
6. Для удобства действий следует подпилить нижнюю секцию левой стороны консоли. Применяем ножовку для металла.
7. Переходим к извлечению радиатора Лада Калина.
8. Перед непосредственной процедурой монтажа рекомендуется патрубки укоротить примерно на 20 мм. Это позволит существенно упростить установочное действие.
9. Теперь надеваем шланги на обрезанные патрубки.
10. Сборку оставшихся компонентов осуществляем в обратной снятию последовательности.

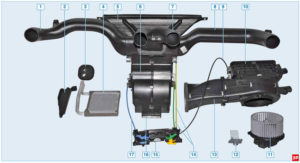

Элементы системы отопления Лада Гранта

Для проверки установленного радиатора нужно завести мотор машины и включить печку, оставив ее включенной примерно на тридцать минут (можно на несколько меньший срок). Затем мотор глушат и ждут момента охлаждения мотора, после чего нужно заглянуть в расширительный бачок и проверить уровень антифриза (в норме его уровень не должен уменьшиться).

Радиатор печки

Замена печки Лада Гранта выполняется в соответствии с технологическим регламентом завода-изготовителя. Но опытные автолюбители предлагают свои схемы замены этого устройства, успешно используемые при проведении ремонтных работ. Сначала необходимо расчистить пространство под капотом автомобиля: отвернуть клеммы и болты крепления аккумулятора и снять его, убрать патрубки дроссельного узла, воздуховодов, демонтировать воздушный фильтр. После этого можно слить антифриз из системы охлаждения двигателя.

Работы в салоне начинаются с демонтажа декоративного кожуха ручника: нужно отвинтить два самореза и освободить крепление тоннеля со стороны водителя и пассажира. Теперь необходимо снять педаль газа, открутив три болта и отсоединив контактную группу. Затем следует вынуть палец крепления педали тормоза и надавить на нее, освобождая место для проведения дальнейших работ. Для доступа к радиатору печки снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.

Отсеченную часть труб следует вытащить в подкапотное пространство, затем отогнуть педаль тормоза и вытянуть старый радиатор в салон. После установки нового теплообменника его патрубки просовываются в салон со стороны подкапотного пространства, надеваются на патрубки радиатора и надежно поджимаются новыми хомутами. Дальнейшая установка снятых частей происходит в обратном порядке. Затем устанавливается аккумулятор и заливается охлаждающая жидкость.

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

товарищи подскажите пож.какую печку можно поставить на мтз82/1 чтобы можно было нормально без потливости стекл поработать

75 градусов жарила… Вы не придумываете? Рабочая температура двигателя 96. Рука не терпит и 60 градусов. При 75 вы бы в ногаж ожоги получали по-моему. С другой стороны вы говорите, что при нагрузках греет лучше. Склоняюсь к завоздушиванию. Если вы воздуха не видели, то это не значит что его нет в системе.

У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.

Вначале я проверил входящие и выходящие патрубки: оба горячие. Записался к официальному дилеру в автосалон. Приехал, машину осмотрели, измерили воздух приборами. При температуре двигателя 100 градусов. На выходе из печки воздух выходил 48 градусов.

Проверили на аналогичном автомобиле. У него температура двигателя была 84 градуса, выход из печки – 68. Разница в 20 градусов между моим и соседним автомобилем. Мастера долго думали и решили, что забит радиатор печки.

Почему плохо греет печка Лада Гранта и что делать

Если за окном стоит достаточно сильный мороз, а салон вашего автомобиля никак не прогревается, следует обратить внимание на исправность системы охлаждения двигателя, поскольку именно от нее и зависит работоспособность печки Лада Гранта

1. Охлаждающая жидкость. За состоянием, в котором находится охлаждающая жидкость вашего автомобиля, следует постоянно следить, а не только тогда, когда плохо греет печка в Ладе Гранта. Нормальный уровень ОЖ должен держаться на показателе между отметкой «минимум» и «максимум» соответствующего бачка.

Если уровень слишком низок, могут возникнуть проблемы с герметичностью всей системы охлаждения. Как результат, внутри системы существенно понижается давление. Если не устранить данную проблему, в таком случае нет смысла надеяться на то, что печка в салоне Лады Гранта будет работать хорошо.

1. Термостат. Может случиться так, что в положении термостата, при котором ОЖ проходит циркуляцию по большому кругу, у термостата заедают клапана. Это и является причиной тому, что в холодную пору года охлаждающая жидкость попросту не в состоянии прогреться до нормальной температуры и обеспечить хорошую работу печки.

Для того чтобы убедиться в наличии именно этой проблемы, необходимо, как бы странно это ни звучало, попасть в пробку.

Если проблема действительно в термостате, то автомобиль буквально в считанные минуты начнет перегреваться. А при движении по трассе на приличной скорости мотор, наоборот, будет охлаждаться слишком быстро.

1. Заслонка регулятора температуры воздуха. Если печка в вашей Ладе Гранта работает недостаточно хорошо, возможно, причина заключается в особенностях функционирования заслонки регулятора температуры воздуха. А все потому, что именно от того, в каком положении находится заслонка, напрямую зависит, какой интенсивности воздушный поток будет проходить сквозь радиатор печки, а также, какой поступит в салон авто, минуя радиатор.
2. Вентилятор отопителя и его предохранитель. Необходимо очень внимательно проследить за тем, начинает ли работать вентилятор отопителя. В том случае, если этого не происходит, следует проверить работоспособность предохранителя под названием 30А. Он имеет зеленый цвет и индекс F4, располагается в месте дополнительного сосредоточения силовых предохранителей, что под капотом, неподалеку от расширительного бачка.

Если оказалось так, что предохранитель находится в рабочем состоянии, вероятнее всего, печка плохо работает либо не работает совсем по причине неисправности электрического моторчика вентилятора. Добраться до него можно только через специальное отверстие, которое станет доступным после того, как будет снята крышка бардачка. В том случае, когда вентилятор работает на своей максимальной скорости, но воздух все равно плохо поступает в салон, проблема заключается в загрязнении салонного фильтра, которые следует хорошенько прочистить, а еще лучше – заменить на новый.

Резисторный блок

Если вентилятор печки вашей Лады Гранта работает исключительно на четвертой скорости, а на первых трех напрочь отказывается подавать признаки жизни, самое время обратить внимание на резисторный блок.. К сожалению, эта деталь не поддается ремонту, поэтому, в случае обнаружения неисправности, ее придется полностью заменить

Добраться до резисторного блока можно тем же способом, что и к электрическому мотору

К сожалению, эта деталь не поддается ремонту, поэтому, в случае обнаружения неисправности, ее придется полностью заменить. Добраться до резисторного блока можно тем же способом, что и к электрическому мотору.

Как улучшить работу печки на Ладе Гранте

Если автомобиль является, по сути, для вас вторым домом, но только на «колёсах», тогда, безусловно, вы не махнёте рукой на проблему плохого обогрева салона. Находиться зимой в «металлическом леденящем капкане» не пожелает никто. А ведь именно так можно рассматривать машину, в которой печка отказывается функционировать.

Что делать в таком случае, точно знают мастера, но за такие их знания, а уж тем более действия вам придётся расплатиться, вынимая из кошелька с огромной грустью несколько крупных купюр. Мы предлагаем вам не идти на поводу традиционных методов решения проблемы, а засучить рукава, чтобы самостоятельно найти и устранить причины, по которым не работает печка в вашем авто Лада Гранта.

Неисправность помпы

Очень часто водители объясняют плохую работу печки на холостых оборотах поломкой водяного насоса. Это связано с тем, что на ХХ крыльчатка насоса вращается с небольшой скоростью, что не может обеспечить качественную циркуляцию антифриза (тосола). В результате этого ухудшается теплообмен и в салон попадает недостаточно горячий воздух. При нажатии на педаль газа скорость вращения крыльчатки возрастает, что сразу влечет за собой рост температуры воздуха в салоне.

Для более точной диагностики помпы её необходимо снять с двигателя. Очень часто неисправность насоса сопровождается перегревом мотора. Визуальный осмотр элемента покажет его состояние. Если крыльчатка заклинила, прокручивается на валу или её лопасти рассыпались, насос подлежит замене.
