Конструктивные особенности и отличия планетарной коробки передач toyota prius

Общие сведения

Планетарная передача и планетарный механизм так названы по аналогии с нашей Солнечной системой, которую условно можно представить так: в (центральное колесо в механизме). Вокруг него движутся «планеты» (маленькие колесики или сателлиты). Все эти детали в планетарном механизме имеют наружные зубья. Условная солнечная система по ее диаметру имеет границу. Роль ее в планетарном механизме выполняет большое колесо или эпицикл. На нем тоже есть зубья, только внутренние. Большую работу в данной конструкции выполняет водило, представляющее собой рычажный механизм. Движение может осуществляться по-разному: либо солнце будет вращаться, либо эпицикл, но всегда совместно с сателлитами.

При работе планетарного механизма может использоваться и другая конструкция, например, два солнца, сателлиты и водило, но без эпицикла. Еще вариант — два эпицикла, но без солнца. Водило и сателлиты должны присутствовать всегда. В зависимости от количества колес и расположения осей их вращения в пространстве, конструкция может быть простой или сложной, плоской или пространственной.

Чтобы полностью понять, как работает такая система, необходимо разобраться в деталях.

Особенности рабочего процесса

Принципиальным отличием планетарных механизмов от других видов коробок передач является уже упомянутая независимость рабочих элементов, что формулируется как две степени свободы

Это значит, что благодаря дифференциальной зависимости для вычисления угловой скорости одного компонента системы необходимо брать во внимание скорости двух других зубчатых узлов. Для сравнения, другие зубчатые коробки передач предполагают линейную зависимость между элементами в определении угловой скорости

Иными словами, угловые скорости планетарной «коробки» могут меняться на выходе независимо от динамических показателей на входе. При зафиксированных и неподвижных шестернях появляется возможность суммировать и распределять потоки мощности.

В простейших механизмах отмечается две степени свободы зубчатых звеньев, но работа сложных систем может предусматривать и наличие трех степеней. Для этого механизм должен иметь как минимум четыре функциональных звена, которые будут находиться в дифференциальной связке между собой. Другое дело, что такая конфигурация фактически будет неэффективна в силу низкой работоспособности, поэтому на практике применения и передачи с четырьмя звеньями сохраняют две степени свободы.

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

1. Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
2. Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
3. Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Наиболее важными параметрами выбора можно назвать следующие показатели:

Тип передачи, которая применяется для передачи вращения.
Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом.
Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях

Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения.
Диапазон температур, при которых механизм может применяться

Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически.
Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

Сколько должно быть сателлитов?

В сравнении с обычной передачей в планетарном зацеплении оказывается большее количество зубьев, и все они задействованы в перемещении мощности. С увеличением числа сателлитов снижается нагрузка на каждый из них, соответственно, есть возможность для уменьшения их диаметра и ширины (материалоемкости производства) при сохранении прочностных характеристик устройства планетарного редуктора. Рассеивание мощности сопровождается снижением износа зубьев, а также повышением жесткости привода на скручивание.

В планетарных редукторах обычно используются три (реже – четыре) сателлита. С увеличением их количества растут требования к точности исполнения деталей. Так, смещение одной из осей сателлита приводит к неравномерному распределению передаваемой мощности. Это негативно отражается на сроке службы зубьев и подшипников.

Планетарный редуктор и планетарная передача — теория

Рассмотрен принцип действия планетарной передачи, указаны преимущества и недостатки применения планетарных редукторов. Приведена схема планетарной передачи и расчет передаточного отношения редуктора.

Планетарный редуктор и планетарная передача

Зубчатая передача

Зубчатая передача

Устройство планетарного механизма основано на вращении тел зубчатой передачи, которые непосредственно взаимодействуют с главным двигателем. Именно такое соединение и служит для передачи силы от редуктора до других механизмов с изменением скорости их вращения. Таким образом происходит передача крутящего момента от двигателя на колеса через основную ось, главную шестерню и сателлиты.
Вообще устройство зубчатой передачи достаточно простое и понятное. Вот, что входит в конструкцию обычной передачи.
Для соединения с главной передачей имеются две зубчатые шестерни, таким образом происходит зацепление. При движении происходит передача скорости вращения с главной шестерни на ведомую за счет зацепов. Наименьшее колесо в конструкции называется шестерней, а наибольшее будет главным и ведомым колесом.

Планетарный механизм

Схема планетарной передачи

Редукторы с зубчатой передачей, колеса которых имеют движущиеся оси, называются планетарными. Внутри расположены зубчатые колеса, перемещающиеся на своих, геометрических осях. Такие шестерни получили название сателлиты, потому что вся конструкция очень похожа на солнечную систему. Главные шестерни называются центральными колесами. Сателлиты крепятся на своих осях и вращаются вокруг главной передачи при помощи водила, которое движется так же, как и центральное колесо, вокруг главной оси. Центральное колесо остается неподвижным, а другие шестерни можно заблокировать или разблокировать полностью.

Если центральное колесо неподвижно, то второе постоянно движется. Ведущим здесь является вал подвижного колеса, а ведомым-водила. Если разблокировать все зубчатые колеса вместе с ведомым, то такая передача будет дифференциальной. Выделяют два основных и ведущих звена и одно ведомое.

При подробном рассмотрении простейшей планетарной передачи мы видим: ведущее колесо или водило, ведомое с тремя сателлитами, вращающимися вокруг центральной оси и центральное, неподвижное колесо.

Передаточное отношение

Чтобы рассчитать передаточное отношение редуктора, необходимо заметить определенное количество неподвижных звеньев(1,2,3 и Н) и условно задать им поступательное вращение со скоростью wH, равное скорости вращения водила, но с обратным знаком. Скорость зацепления зубчатых колес не изменяется. Таким образом скорость + wH +(- wH)=0, то есть водило будет остановлено. Если водило неподвижно, тогда планетарная передача превращается в зубчатую, где все колеса неподвижны. Сателлиты не учитываются. Их вращение будет положительным при одинаковом вращении шестерен, а отрицательным при противоположном вращении:i=(? 1 -? H)/(? 3 -? H)=-(z 3 /z 1), где z 1 и z. Если колесо 3 закреплено неподвижно, то угловая скорость водила Н = 1 /[1+(z 3 /z 1)], а передаточное отношение i =1+z 3 /z 1.

Как обычно, для работы редуктора с одноступенчатой передачей при больших нагрузках становится мало, поэтому стали изготавливать двух и трех ступенчатые редукторы, а иногда и четырех ступенчатые. Чаще всего применяется двухступенчатая передача.

Двухступенчатая планетарная передача.

Схема двухступенчатой планетарной передачи

Для других редукторов передаточное отношение высчитывается таким же способом. Для двухступенчатого редуктора, где центральное колесо 1—ведущее, водило Н2 — ведомое, центральные колеса 3 и 4 закреплены в корпусе, передаточное отношение i=1+z 2 z 3 /z 1 z 4.

При всех достоинствах планетарного редуктора, нужно знать, что при сильном вращении шестерни, КПД всего механизма сильно ухудшается.

Нагрузка от центрального колёса водила восприниматься всеми шестеренками (1-6) одинаково, при этом их размеры значительно меньше, чем у обычной передачи. Следовательно, главными преимуществами планетарной передачи являются большая скорость вращения, небольшой вес и компактность. Дифференциальные передачи используются в автомобиле для разложения движения, а так же в различных станках. К минусам такой передачи относится ее трудоемкое изготовление и сложная сборка на предприятии. Такие редукторы благодаря своим преимуществам находят свое применение во многих отраслях производства: в машиностроении, приборах, станкостроении, в транспорте.

Использован материал из книги «Детали машин» Гузенков П.Г.

Так же по теме предлагаем статью «Планетарный редуктор» с примером расчета передаточного отношения и анимированными схемами ступеней планетарного редуктора.

Обнаружение неполадок в работе ПП

Устройство ПП

Несмотря на надежность механизма ПП, при его продолжительной работе могут возникнуть соответствующие поломки в результате износа комплектующих. Основной признак наличия неисправности – это возникновение посторонних шумов. Такое проявление может являться следствием того, что хозяин транспортного средства часто придерживался агрессивного стиля езды. В дополнении к этому, способствует сокращению рабочего срока ПП – если не прогревался двигатель перед началом поездки.

Необходимость в замене сателлит КПП на шестернях дифференциала возникает, если на их поверхности появились трещины или произошла внешняя деформация зубьев. В ряде случаев, вернуть запчасти первоначальный вид представляется возможным, если осуществить шлифовальные работы по поверхности комплектующей детали. Однако при этом дефект должен быть минимальным.

Для осуществления ремонта планетарной КП нужна разборка данного механизма. Доверить данную процедуру стоит специалистам, имеющим соответствующий опыт проведения подобных работ. Полная переборка позволяет точно определить причину неисправности.

Простые и сложные устройства

Как уже отмечалось выше, схема планетарного механизма всегда включает водило и два центральных колеса. Сателлитов может быть сколько угодно. Это, так называемое, простое или элементарное устройство. В таких механизмах конструкции могут быть такими : «СВС», «СВЭ», «ЭВЭ», где:

• С — солнце.
• В — водило.
• Э — эпицентр.

Каждый такой набор колес + сателлиты называется планетарным рядом. При этом все колеса должны вращаться в одной плоскости. Простые механизмы бывают одно- и двухрядными. В различных технических приборах и машинах они используются редко. Примером может послужить планетарный механизм велосипеда. По такому принципу работает втулка, благодаря которой осуществляется движение.

Гораздо чаще можно встретить сложные зубчатые планетарные механизмы. Их схемы могут быть самыми разными, что зависит от того, для чего предназначается та или иная конструкция. Как правило, сложные механизмы состоят из нескольких простых, созданных по общему правилу для планетарной передачи. Такие сложные системы бывают двух-, трех- или четырехрядные. Теоретически можно создавать конструкции и с большим числом рядов, но на практике такое не встречается.

Как определить передаточное число редуктора

Прежде чем производить расчет редуктора, важно определиться, что включает понятие передаточное число? В качестве примера возьмем универсальный одноступенчатый редуктор Ч-100-40. Здесь передаточное число – это цифра 40. Объяснимся: при вращении входного вала выходной вал должен сделать один оборот вокруг оси за 40 оборотов входного вала

Теперь нужно обозначить различие между такими понятиями, как фактическое и номинальное передаточное число

Объяснимся: при вращении входного вала выходной вал должен сделать один оборот вокруг оси за 40 оборотов входного вала. Теперь нужно обозначить различие между такими понятиями, как фактическое и номинальное передаточное число.

Номинальное передаточное число является округленным значение фактического отношения. Такая величина нужна для удобства и стандартизации обозначения. Приведем пример: универсальный редуктор Ч-100 может иметь фактическое передаточное число 7,75, тогда как номинальная величина будет равной 8 и так далее: 10=10; 12=12,5; 15,5=16; 20=20…

Далее будет рассмотрено, как выполнить расчёт передаточного числа мотор редуктора, если не читается соответствующая бирка или же отсутствует какая-либо сопроводительная документация к оборудованию.

Первый способ предполагает возможность «идентифицировать» практически любой мотор редуктор передаточное отношение определяется просто и точно. Эта методика подходит для червячного, цилиндрического, конического, планетарного и других приводных узлов.

Передаточное отношение определяется так: покрутите быстроходный вал, количество оборотов которого за один оборот тихоходного вала и будет означать передаточное число фактическое.

Что касается второго способа, то он является актуальным тогда, когда возможность прокрутить и посчитать обороты выходного вала отсутствует

В данном случае важно обратить внимание на различия между методами определения передаточного отношения «червяка» и, скажем, цилиндрического привода:

• В качестве примера возьмем указанный выше червячный одноступенчатый редуктора 1Ч-160 универсального применения. В первую очередь, подсчитывается количество зубов червячного колеса. Имеем 32 зуба. Далее подсчитываем количество заходов витка на червячном валу. Заход – один.

  Теперь необходимо 32 разделить на 1, получаем 32 – фактическое передаточное число универсального редуктора 1Ч-160.

• Рассмотрим способ подсчета передаточного отношения червячного редуктора типа Ч-125. Считаем количество зубьев на колесе «червяка». Имеем 52 зуба. Далее считаем количество заходов витка на червячном валу. Получилось 4.

  Теперь разделим 52 на 4 и получим 13 – фактическое передаточное число универсального редуктора Ч-125.

Механизм передачи с внешним зацеплением

Такая передача снабжается двойными сателлитами, которые входят в зацепление только с двумя солнечными шестернями, одна соединяется с ведущим валом, а вторая — с ведомым.

Главные достоинства:

• универсальность использования
• малые размеры и вес при получении больших передаточных чисел
• возможность изменения передаточных чисел без остановки ведущего и ведомого валов, на ходу трактора
• большой срок службы, так как все шестерни в постоянном зацеплении друг с другом и работают в масле.

Для остановки планетарной передачи используют ленточные тормоза, а для соединения частей друг с другом, блокирования — дисковые муфты сцепления.

Планетарные механизмы из-за преимуществ начинают шире применять на тракторах для изменения передаточных чисел силовой передачи на ходу при помощи увеличителя крутящего момента, для поворота гусеничного трактора и в механизме независимого привода вала отбора мощности.

Подбор чисел зубьев планетарных передач

Число зубьев колёс подбирают на первом этапе расчёта планетарной схемы по заранее установленному передаточному отношению. Особенность проектирования планетарного ряда заключается в соблюдении требований правильной сборки, соосности и соседства механизма:

• зубья сателлитов должны совпадать с впадинами солнца и эпицикла;
• планеты не должны задевать друг друга зубьями. На практике более 6 сателлитов не используют из-за трудностей равномерного распределения нагрузки;
• оси водила, солнечного и коронного колёс должны совпадать.

Основное соотношение подбора зубьев передачи через передаточное число выглядит так:

i = 1+Zкорона/Zсолнце,

Читать

Технические характеристики АКПП, виды и их отличие друг от друга

где i — передаточное число;

Zn — количество зубьев.

Условие соосности соблюдается при равных межосевых расстояниях солнечного колеса, короны и водила. Для простой планетарной зубчатой передачи проверяют межосевые расстояния между центральными колёсами и сателлитами. Равенство должно удовлетворять формуле:

Zкорона= Zсолнце+2×Zсателлит.

Чтобы между планетами оставался зазор, сумма радиусов соседних шестерней не должна превышать осевое расстояние между ними. Условие соседства с солнечным колесом проверяют по формуле:

sin (π/c)> (Zсателлит+2)/(Zсолнце+Zсателлит),

где с — количество сателлитов.

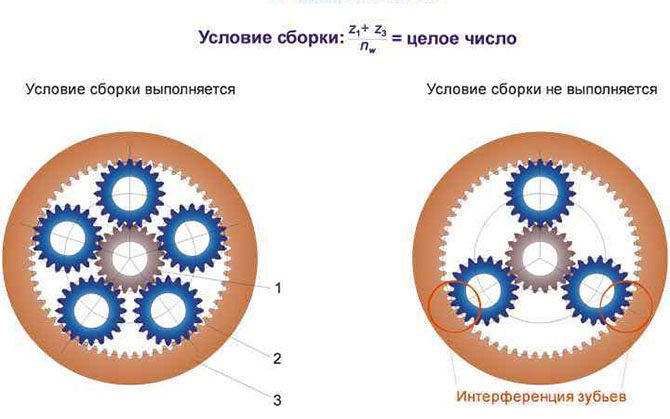

Планетные колёса размещаются равномерно, если соотношение зубьев короны и солнца к количеству сателлитов окажется целым:

Zсолнце/с = Z;

Zкорона/с = Z,

где Z — целое число.

Выход из строя

Износ – это основная причина поломки планетарной передачи, которая происходит в основном из-за плохой смазки. Изношенные передачи имеют в зацеплениях увеличенные зазоры, что приводит к усилению шума, вибрации и в конечном итоге уменьшению прочности зуба.

Заедание – поломка высокоскоростных передач. Происходит заедание, так как масленая плёнка выдавливается между зубьями при высоких скоростях.

Излом – вызывается напряжением изгиба. Излом может разрушить вал, подшипники и весь механизм.

Планетарный редуктор применяется там, где нужна точность среднего уровня, и отсутствует необходимость в полном вале. Основная отрасль использования планетарного редуктора – машиностроение, кроме того они применяются в медицинской технике и измерительной аппаратуре.

Как правильно переключать передачи при движении на велосипеде

Раздатка на автомобиле ваз 2121. Как работает трансмиссия нивы

Странно? Ничуть. Планетарный механизм имеет сходство с механической КПП машины, а там ведь тоже при переходе с одной передачи на другую газ отпускается. А «газ» для велосипедиста – это кручение педалей.

Переходить с одной передачи на другую нужно немного заранее, и делается это так:

• Велосипед движется накатом, усилия на педали минимальны.
• С помощью ручки переключается передача.
• Через несколько оборотов колес (около 2 секунд) можно педалировать.

Езда в гору сопровождается переходом на пониженную передачу, то есть передаточное отношение должно быть меньше, чем до перехода. На трехскоростных планетарках это просто: перейти на первую передачу. С другими вариантами вполне нормальным будет переключиться, например, с третьей на вторую.

На повышение нужно идти последовательно, то есть сначала первая, затем вторая и так далее. При сбросе скоростей можно перешагивать. В однообразных условиях, где нельзя развить скорость (тротуар с пешеходами, например), лучше применять только главную передачу без переключений.

Устройство

Простейшая планетарная передача состоит из следующих главных частей:

1. Центральную — солнечную шестерню
2. Наружную — коронную шестерню
3. Сателлиты — спутники, вращающиеся вокруг центральной солнечной шестерни
4. Водило.

Коронная шестерня содержит внутренний зубчатый венец — корону и соединяется с валом, опирающимся на подшипники. Солнечная шестерня с наружными зубьями закреплена на целом или полом валу, также опирающемся на подшипники. На чертеже представлена такая передача.

1 — ведущий вал; 2 — коронная шестерня; 3 — сателлит; 4 — водило; 5 — солнечная шестерня; 6 — тормоз солнечной шестерни; 7 — ведомый вал; 8 — муфта сцепления.

Сателлиты входятодновременно в зацепление с коронной и солнечной шестернями и свободно вращаются в подшипниках на осях, закрепленных во фланце, который называется водилом. Водило планетарной передачи соединяется с ведомым валом. Такая планетарная передача работает разными способами.

Основные функции трансмиссии, нюансы использования

Часто бывает трудно ответить, что же такое трансмиссия автомобиля, изъясняясь при этом не специфическими терминами, а простыми словами.

Чтобы дать ответ на выше указанный вопрос необходимо знать, что трансмиссия автомобильного транспортного средства передает усилие от ДВС к ведущим колесам и в ее состав входит коробка переключения передач.

Последняя может быть, как механической, так и автоматической.

Особенности эксплуатации

Конструктивно современные трансмиссии состоят из нескольких основных деталей и механизмов, которые все вкупе отвечают за передачу крутящего момента от ДВС к ведущей колесной паре автомобильного транспортного средства.

При этом главными функциями такой системы выступают:

• смена направления, а также частоты вращение колес;
• передача усилия от ДВС к ведущим колесам;
• регулировка и распределения усилия.

На современные автомобильные транспортные средства устанавливают разные типы подобных систем:

• Механическая. В такой ситуации механическая энергия сразу же от двигателя передается к колесам;
• Электрическая. Здесь изначально электрическая энергия переходит в механическую и только после этого передается к ведущим колесам;
• Гидрообъемная. Здесь гидравлическая энергия преобразовывается в механическую и наоборот;
• Комбинированная. Весьма сложная система при которой задействовано несколько принципов работы.

Предназначение и технические характеристики

Трансмиссия ТС – сложная конструктивная система, состоящая из узлов и механизмов, отвечающих за передачу механической энергии на ведущую пару колес. Также именно данная система отвечает за направление и скорость вращения колес.

Формула колес обозначается двумя цифрами. Первая из них указывает на их общее количество на автомобиле, а вторая на количество ведущих колес.

Но полный привод может включатся и вручную, но это не отменяет обязательного наличия раздаточной коробки.

Конструктивные составляющие трансмиссии

Сегодня существуют машины как с задним приводом, так и переднеприводные. Трансмиссия первых состоит из следующих элементов:

• Сцепление. Главной его функцией выступает отключение мотора от остальных элементов, дает возможность плавно без рывков переключать скорости и предупреждение перегрева других частей системы;
• Коробка переключения передач. КПП дает возможность менять направление колес, а также скорость передвижения;
• Кардан –это еще одна важная деталь системы, которая отвечает за передачу вращения от коробки передач на вал;
• Основная передача отвечает за смену крутящего момента и его распределения на полуоси;
• Дифференциал отвечает за распределение усилия между колесами. Из-за этого они могут вращаться с разной скоростью. Это позволяет совершать различные маневры, в частности повороты.

Переднеприводные транспортные средства обладают теми же составляющими трансмиссии что и машины с задним приводом. Но при этом у них основная передача и дифференциал вмонтированы в коробку передач. Также они оснащены ШРУСами, которые передают вращающий момент на колеса.

Гидромеханическая трансмиссия: основные элементы

Гидромеханическая трансмиссия-  сложная система, устанавливаемая на современные машины иностранного производства. Такая система состоит всего из двух конструктивных элементов:

• Коробки переключения передач;
• Гидравлического трансформатора.

В автоматической коробке переключения передач гидротрансформатор отвечает за плавность переключения скоростей и передвижения. Именно по этой причине на автомобилях с такой системой, так комфортно ездить, даже если дорожное покрытие желает быть лучшим.

Автоматические коробки передач пользуются все большим спросом, особенно среди новичков. При этом такие АКПП обладают рядом преимуществ:

• легкость переключение передач, так все происходит в автоматическом режиме;
• передача крутящего момента от силового агрегата к колесам происходит в автоматическом режиме плавно и без рывков;
• комфортность эксплуатации автомобиля.

В целом же трансмиссия автомобиля — это целая система, которая состоит из нескольких деталей и узлов, отвечающих за крутящий момент, передачу усилия от мотора к колесам и его распределение между ними.

По сути можно сказать, что это одна из самых главных узлов в автомобиле. Сегодня можно приобрести трансмиссию, как с автоматической, так и с механической коробкой передач.

Планетарный механизм: назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

• солнечная шестерня;
• коронная шестерня
• сателлиты;

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

• в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
• во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Статья в тему: Распредвал

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Планетарные передачи: конструктивные особенности

Планетарная передача, внешний вид

Относящиеся к КПП планетарные зубчатые передачи представляют собой набор взаимозацепляемых колес, минимальное количество которых – 4. Следует отметить наличие подвижной и неподвижной оси вращения. Колеса зубчатой формы обеспечивают хорошую связь между собой, имеется возможность осуществления дифференциального вращения. Данная система отличается долговечностью.

Дифференциал – это составляющий механизм коробки переключения передач на транспортном средстве. Данный элемент приводит в движение машину.

Следует перечислить основные составляющие элементы автомобильной автоматической КПП:

• Солнечная шестерня;
• водило;
• кольцевая шестерня.

К коробке передач относятся сателлиты, представляющие собой шестерни. Данная запчасть отличается надежностью, способна выдерживать возникающие большие нагрузки. Благодаря этому, происходит оперативное зацепление зубьев. При этом отмечается минимальный уровень шума во время их работы.

Они находятся в постоянном зацеплении с обоими центральными зубчатыми колесами. Скорость их вращения и солнечных шестеренок могут отличаться, однако сумма всегда одинакова.

Строение ПП

Таким образом, ПП влияет на изменение скорости. На ведущей оси машины установлен дифференциал, поддерживающий планетарные передачи с разным передаточным коэффициентом. АКПП с планетарной зубчатой передачей отличается эффективностью работы, в значительной мере облегчает управление транспортным средством во время езды по городу.
