Пламегаситель: устройство и принцип работы

КАК САМОМУ СДЕЛАТЬ ПЛАМЕГАСИТЕЛЬ?

Чтобы самостоятельно сделать пламегаситель, необходимо иметь в наличии определенный набор инструментов, таких как сварочный аппарат и металлические щётки, а также две трубы с разным диаметром. Одна из труб должна совпадать по диаметру с выхлопной системой машины, а вторая иметь больший диаметр.

На трубе, равной по диаметру трубе глушителя, по всему кругу и длине необходимо вырезать отверстия диаметром 3мм. Это можно сделать при помощи газосварочного аппарата или дрели.

Данную трубу нужно вставить по центру в трубу большего диаметра и заварить с одной стороны.

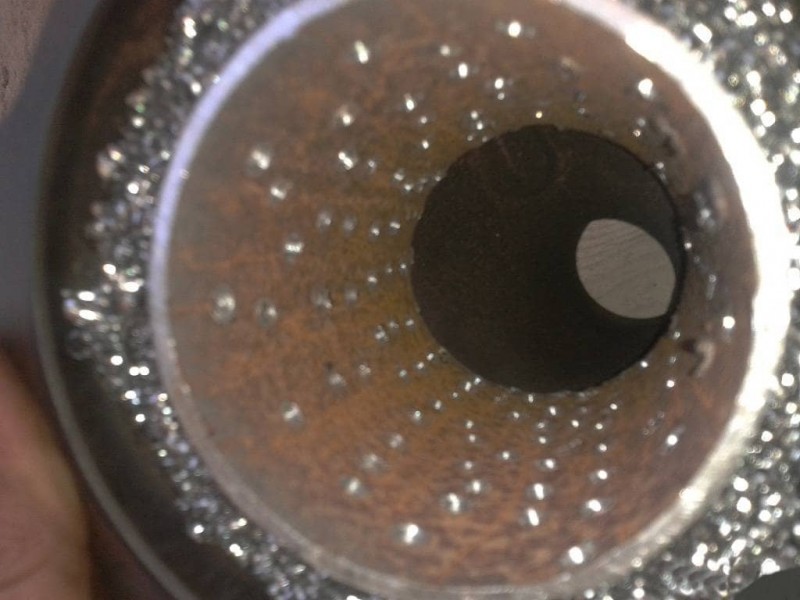

После этого, сетки-ёршики нужно растянуть по кругу в виде кольца.

Их надевают на трубу меньшего диаметра и плотно проталкивают металлической планкой до тех пор, пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру следует продолжать до тех пор, пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра.

Далее, заранее подрезанные болгаркой концы трубы большего диаметра загибаются и обвариваются по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя.

Остается только покрыть его специальным составом, который будет защищать деталь от коррозии и установить, предварительно избавившись от катализатора.

Внимание!Катализатор большинства современных авто снабжен специальным датчиком, снятие которого может вызвать появление ошибки на модуле управления. В таком случае следует сначала проконсультироваться со специалистами

Наличие в современных машинах катализаторов объясняется стремлением к предоставлению контроля за выхлопными газами, а точнее, за присутствием в них опасных для человека веществ. Одним из наиболее опасных для организма считается газ СО2. Катализатор ограничивает выброс в окружающую среду именно этого газа, обеспечивая автомобили необходимым уровнем экологической чистоты. Весьма суровые европейские нормы используют определенные значения, которые дают возможность достичь если не абсолютно безопасного, то максимально безвредного количества опасных выбросов газов.

Самостоятельное изготовление пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

• сварочный аппарат;
• щетки по металлу;
• болгарка с отрезным кругом;
• дрель;
• набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Разновидности автомобильных катализаторов

Все катализаторы выхлопной системы автомобиля подразделяются на следующие виды:

• Двусторонние

  В таком нейтрализаторе окисляется угарный газ до углекислого, а также топливо, которое не сгорело или не догорело, до воды и углекислого газа благодаря реакции горения. Обычно подобные нейтрализаторы двустороннего типа устанавливаются на машины с дизельными моторами.

• Трехсторонние

  Такой нейтрализатор был разработан еще в 1981 году. Главная его цель – уменьшить количество вредных веществ, которые попадают в окружающую среду. Нейтрализатор трехстороннего типа решает сразу несколько задач. Например, окисляет угарный газ в углекислый, а также углеводороды, которые не сгорели, в воду и углекислый газ. Также он способен перевести окиси азота в кислород и азот.

  Нейтрализаторы подразделяются на типы в зависимости от материала, из которого сделан картридж. Выделяют такие их виды:

• Керамические

  В данной модели установлена конструкция, напоминающая соты. Элемент нейтрализатора, сделанный из керамики, защищен платино-иридиевым сплавом. Какие минусы есть у керамического агрегата? Многие автовладельцы считают, что такое устройство слишком хрупкое. Например, соты испортятся, если во время езды произойдет удар нейтрализатора. Кроме того, если вы проедетесь на прогретом автомобиле по луже, то водяные капельки попадут на раскаленный нейтрализатор, и он придет в негодность. Внутри устройства скапливается керамическая пыль. Она проникает не только в камеру сгорания, но иногда и в цилиндры мотора.

  Главное достоинство нейтрализатора, сделанного из керамики, – бюджетность.

• Металлические

  Конструкция таких устройств достаточно прочная и надежная. Металлический нейтрализатор не боится механических нагрузок. Сделанные из металла, по форме напоминающие спирали соты более упругие. Но даже у такого надежного металлического агрегата есть свои минусы:

• Нельзя использовать низкокачественное либо этилированное топливо.
• Масла и антифриз могут попасть в камеру сгорания.
• Можно использовать технические жидкости для промывки систем только от надежного изготовителя.
• К поломке может привести переобогащенная топливная смесь.
• Длительная работа двигателя на холостом ходу также может привести к неисправности.

Спортивные

Это металлические изделия с повышенной пропускной способностью по сравнению с обычными нейтрализаторами из металла или керамики. Спортивные катализаторы делают авто на 7–20 % мощнее, конечно, в том случае, если на транспортном средстве монтирована прямоточная система выхлопа. Спортивные нейтрализаторы соответствуют экологическим требованиям Евро 4 и 5. Такие модели обладают повышенной надежностью. Однако если вы собираетесь приобрести такой катализатор автомобиля, цена будет достаточно высокой.

Для чего необходимо менять каталитический резонатор

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

• автомобиль работает стабильно без потери мощности и перерасхода топлива;
• скорость и температура выхлопа существенно снижаются;
• понижается уровень шума;
• уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Особенности конструкции

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Каким должен быть пламегаситель

Что касается корпуса пламегасителя, то он обязательно должен состоять из двух слоев — тогда наружный будет гасить колебания внутреннего. Если это условие не соблюдается, то один корпус будет дребезжать, когда в него ударит волна звука. Также наружный материал должен быть устойчив к коррозии, иначе неизбежны повреждения из-за перепадов температуры, влажности и соли на дорогах. Оптимально — жаропрочная нержавеющая сталь. На внутреннем же слое коррозия обычно не развивается, поэтому выбор хороших материалов не критичен.

Другой важный фактор при выборе — это объем пламегасителя, он напрямую влияет на то, как будут работать глушитель и резонирующее устройство. Если объема не хватает, то будет возникать посторонний звук при нажатии на газ, а также выходящий из глушителя звук тоже будет сильнее.

Частые вопросы

Большинство автолюбителей, принимая важное решение о замене катализатора на пламегаситель, задаются массой вопросов

Какие признаки неисправного катализатора?

Существует несколько признаков, которые позволят вам понять, что катализатору необходима замена. Среди них:

• активация лампочки Check Engine;
• снижение мощности и разгонной динамики авто;
• рост расхода топлива;
• дребезжание под водительским сидением;
• «подёргивание» стрелки тахометра на холостом ходу;
• изменение цвета и запаха выхлопных газов;
• нестабильная работа АКПП.

При сканировании могут обнаруживаться ошибки Р0421, Р0422 и другие.

Какие пламегасители используются в работе и сколько они прослужат?

Существует два основных типа пламегасителей:

• активные. Имеют наполнители, которые способны поглощать шум;
• пассивные. Гасят звук по принципу отражения, поэтому их срок эксплуатации больше.

Срок службы пламегасителя также зависит от материала, производителя и типа. Корпусные блоки из нержавеющей стали могут эксплуатироваться около 10 лет. Коллекторные пламегасители служат от 3 до 5 лет, поскольку постоянно подвергаются воздействию высоких температур.

Сколько времени занимает замена катализатора на пламегаситель?

Продолжительность работ по замене катализатора на пламегаситель зависит от конкретной модели автомобиля. Среднее время – 2-4 часа.

Как повлияет замена на мой автомобиль?

Пламегасители имеют прямоточное соединение, что позволяет увеличить пропускную способность выхлопной системы, и, как следствие, получить незначительную прибавку к мощности мотора. Однако экологические характеристики автомобиля существенно снизятся.

Сколько стоит замена катализатора на пламегаситель?

Цена зависит от типа выхлопной системы, расположения катализатора и производителя запчасти. Она рассчитывается индивидуально. Стоимость замены также зависит от его типа:

• коллекторные пламегасители;
• магистральные пламегасители.

Наименование	Стоимость, руб.
Полный осмотр выхлопной системы	Бесплатно
Компьютерная диагностика выхлопной системы	Бесплатно
Эндоскопия катализатора	Бесплатно
Проверка лямбда зонда (кислородного датчика)	Бесплатно
Подбор пламегасителя по марке автомобиля	Бесплатно
Замена катализатора на пламегаситель (цена зависит от модели, расположения катализатора и фирмы производителя)	от 1490 ₽ *
Поменять под днищем	от 1490 ₽ *
Поменять у коллектора	от 2000 ₽ *
Цена на пламегаситель зависит от типа и фирмы производителя	от 690 ₽ *
Изготовление пламегасителя в корпусе катализатора	от 3000 ₽ *
Установка обманки (проставка или эмулятор) лямбда-зонда	от 2000 ₽ *
Программное удаление катализатора (прошивка под Евро 2, отшить катализатор)	от 2000 ₽ *
Установить универсальный катализатор Евро 3, 4, 5 (цена зависит от модели)	от 1199 ₽ *
* Бесплатная консультация по телефону +7 495 142-09-67

Какие преимущества установки пламегасителя вместо катализатора?

Цена оригинальных катализаторов начинается от 20 000 рублей. Поэтому главное преимущество – это возможность существенно сэкономить. Также к плюсам подобной замены можно отнести:

• возможность использовать бензин с более низким октановым числом. Катализатор больше не будет забиваться, поэтому можно дополнительно сэкономить на топливе;
• прирост мощности двигателя. Стоковые катализаторы снижают мощность мотора на 5-7%. Это связано с их ячеистой структурой, затормаживающей выхлопные газы. После замены отработанный выхлоп не будет встречать на пути сопротивления;
• решение проблем с катализатором в долгосрочной перспективе. Срок службы каталитических нейтрализаторов не превышает 300 000 км в Европе. В России эта цифра едва достигает 150 000 км. Поэтому, если вырезать катализатор и поставить пламегаситель, вы избавите себя от необходимости проводить периодическую очистку, промывку и замену фильтра.

Отметим, что слухи о том, что удаление катализатора приводит к быстрому выходу из строя глушителя, износу двигателя и чрезмерному повышению токсичности выхлопных газов являются мифами. Минусы у установки пламегасителя практически отсутствуют.

Если вы хотите заменить катализатор пламегасителем в Москве, то свяжитесь с мастером по телефону.

Что такое пламегаситель

Пламегаситель – это один из видов резонаторов, его задачей является принимать и обрабатывать отработавшие газы из двигателя, охлаждать и замедлять их. Пламегаситель устанавливается сразу после приемной трубы глушителя, на том же месте, где обычно находится катализатор (каталитические нейтрализатор). Этот элемент выхлопной системы автомобиля работает в исключительно жестких условиях, что обуславливает особенности его конструкции.

Пламегаситель – это труба небольшого диаметра с перфорацией, которая заключена в прочный (стальной) корпус. Между перфорированной трубой и корпусом находится жароустойчивый материал, поглощающий звуковые волны и вибрацию. Торцы пламегасителя завариваются, устройство имеет вход и выход, это необходимо учитывать, чтобы правильно установить его. В качестве поглощающего материала, как правило, используют различные виды минеральной ваты. Более совершенной считается конструкция пламегасителя с диффузорами (воронками) вместо обычной перфорации, с их помощью температура газовой струи снижается более эффективно. Иногда устройство может устанавливаться не на приемной трубе или магистрали, а прямо в блоке выпускного коллектора. Это пламегаситель коллекторный.

Схема пламегасителя

Не совсем понятна этиология названия этой детали. Почему именно «пламегаситель»? В английском языке пламегаситель обычно называют «резонатором», «передним или предварительным глушителем».

Температура выхлопа, истекающего из камеры сгорания двигателя, исключительно высокая, кроме этого, газы движутся с большой скоростью. Пламегаситель должен принять их, охладить, уменьшить скорость, а также смешать потоки, исходящие из разных цилиндров. Кроме внутренних, на этот узел воздействуют и внешние нагрузки, и они также весьма серьезны: постоянная вибрация от работающего двигателя, а также адский солевой раствор, который зимой постоянно заливает раскаленный пламегаситель.

Поэтому материал, из которого изготовлен пламегаситель, должен выдерживать высокую температуру (и ее перепады), а также воздействия агрессивной среды. Обычно для этой детали автомобиля используют жаропрочную нержавеющую сталь.

Существует несколько видов пламегасителей:

• Активный. Это однослойное устройство, для уменьшения вибрации используются синтетические волокна или минеральная вата. Недостатком подобных пламегасителей является их небольшая долговечность – наполнитель просто выгорает от высоких температур. Однако пока они работают, со своей задачей такие пламегасители справляются неплохо.
• Реактивные. Работа их основана на отражении звуковых волн. Подобные изделия хороши своей долговечностью.

Демонтаж катализатора

Чтобы правильно демонтировать катализатор с автомобиля, необходимо поднять его на домкрат или поставить автомобиль на смотровую яму. Процесс снятия каталитического нейтрализатора не займет более тридцати минут и никаких особых инструментов для работ не нужно. Размещается корпус катализатора на «Самаре» за выпускным коллектором двигателя. Итак:

• находим крепления резонатора, который находится за выпускным коллектором или штанами, как его называют специалисты;
• откручиваем крепления;
• снимаем шайбы пружинного типа;

Снятие катализатора

• откручиваем крепления приемной трубы (в данном случае нужно вынимать болты вместе с пружинами, держа катализатор другой рукой снизу):
• снимаем катализатор.

Теперь владелец сам решает, что ему делать. Он может поставить на автомобиль новый катализатор, а может сделать самодельный пламегаситель и установить его.

Изготовление пламегасителя

Самодельный пламегаситель Ваз

У пламегасителя и катализатора есть много общего. Но пламегаситель, по сравнению с катализатором не задерживает потоки горячего выхлопа, тем самым увеличивая рывок и мощность двигателя. Кроме этого, он имеет прямоточную конструкцию, и установить его обойдется дешевле, чем новый каталитический нейтрализатор. Купить готовый пламегаситель не удастся. Поэтому придется делать его своими руками. На ваз 2114 замена катализатора пламегасителем потребует немного сноровки и знания определенных секретов. Начинаем с труб. Берем две металлические трубки разного размера. Диаметр у первой трубы должен быть такой же, как и у выхлопной системы. У второй намного больше. Замена катализатора ваз 2114 начинается со следующего:

• высверливаем в первой трубе 3-6-мм отверстия по окружности и всей длине;
• трубу вставляем по центру во вторую, у которой диаметр намного больше;
• подключаем сварочный аппарат;
• завариваем один край соединения труб;
• другой края оставляем и слегка прорезаем болгаркой (это делается для того чтобы оставить место для загиба);
• берем металлические мочалки и растягиваем их;

Металлическая мочалка на пламегаситель

• их следует вдеть поочередно на край трубы;
• взяв металлический прут, протолкнут мочалки как можно глубже (уходит в принципе, около 30 ершиков-мочалок, используемых домохозяйками на кухне);
• загибаем прорезанный край большой трубы (делать это нужно так, чтобы не снять из трубы металлические мочалки);
• загибы следует заварить (мочалки и плотная сварка помогут избежать шума, который будет издавать пламегаситель в процессе работы автомобиля);
• берем хорошую антикоррозийную краску (качественная краска продается в баллончиках);
• обрабатываем ею пламегаситель;
• вырезаем старый катализатор;
• вставляем пламегаситель туда.

Стоит отметить, что даже самодельный пламегаситель отвечает всем стандартам Евро 2. В данной статье можно посмотреть, как делается замена катализатора видео ваз 2114 и понять основные нюансы работ.

Что такое лямбд-зонд

Схема катализатора и кислородный датчик

Осуществленная замена катализатора ваз 2114, как и было сказано выше, отвечает всем параметрам. Но если все же, норма должна стоять выше, чем Евро 2, можно воспользоваться лямбд-зондом. Это специальный датчик, который после удаления передает ошибку на блок управления. Но и это не решение, так как данная установка повлияет на работу двигателя или расход топлива.

• Датчик – это специальный прибор, который измеряет содержание кислорода в выхлопных газах.
• Затем он передает данную информацию на электронную систему питания.
• Система питания, в свою очередь, начинает контролировать состав горючей смеси, то бишь топлива, и поддерживает оптимальное соотношение воздуха и бензина.
• Если датчик бывает неисправен, то он дает сигнал управлению на максимальное обогащение рабочей смеси.

Такое же происходит не только, когда датчик неисправен, но и в случае, когда он отключен. Измеряя СО в данный момент, прибор показывает до 9%. Ну а ухудшение работы двигателя и возрастание расхода топлива аж на целых 50 %, вряд ли не будет замечено водителем.Получается, что на автомобилях, таких как Ваз 2114, где установлен бывает катализатор или заменить катализатора на ваз 2114, в выхлопной системе работает специальный прибор, который измеряет СО.

Плюсы и минусы замены катализатора на пламегаситель

Замена катализатора на пламегаситель

Минусы: Если задать вопрос, что лучше, катализатор или пламегаситель, ответ будет однозначный. Ни один пламегаситель не в силах в полной мере заменить штатный катализатор. С установкой пламегасителя ваш автомобиль по нормам выброса уйдет с ЕВРО 5 до ЕВРО 2. Если вы не решите проблему с датчиками лямбда-зонд, то вполне естественно возникнет вопрос: «Почему после замены катализатора на пламегаситель загорелся чек?». Как было упомянуто выше, можно перепрошить ЭБУ, а также можно установить «обманку». Суть обманки заключается в том, что второй датчик лямбда-зонд вставляется в специальную втулку, которая обеспечивает нормальные показатели, либо в проводку между датчиком и «мозгами» врезается электронная схема.

Пламегаситель создан для уменьшения температуры отработавших газов и шума. Но все-таки, пламегаситель не снижает температуру на столько, на сколько ее охлаждает катализатор. А это значит, что элементы системы выхлопа становятся уязвимее, ресурс их снижается.Плюсы: Пламегаситель, сделанный своими руками будет служить долго от 3 до 5 лет, а заводской вплоть до 10 лет. Установка пламегасителя вместо катализатора обойдется в 7-10 раз дешевле, чем покупка нового каталитического конвертера-нейтрализатора. Пламегаситель, из-за отсутствия внутри мелких сот, дает возможность использовать более дешевый бензин без риска засорения. Катализатор задерживает поток воздуха, тем самым забирая приблизительно 7 % мощности двигателя. Без него машина поедет резвее. Замена катализатора на пламегаситель – вопрос спорный. И ни один нормальный специалист не даст вам однозначного ответа. В этой статье вы познакомились со всеми плюсами и минусами такой модернизации. Надеемся, это поможет вам сделать правильный выбор.

НЕДОСТАТКИ ИСПОЛЬЗОВАНИЯ КАТАЛИЗАТОРОВ

Изначально стоит разобраться с тем, для чего нужен катализатор в автомобиле. У него всего две главные функции:

• уменьшение температуры и энергии газов, которые выделяются в камере сгорания;
• доведение состава выхлопных газов до экологических стандартов.

Предупреждение!Все, без исключения, катализаторы страдают проблемой, которая связана с коротким сроком службы, а качество топлива в нашей стране еще больше его уменьшает. Помимо этого, катализаторы достаточно дорогостоящие. Причиной высоких цен являются редкие металлы, которые используются для производства данной детали.

В связи с тем, что газы выводятся на очень высокой скорости и с большой температурой, соты из керамики очень быстро закупориваются, а бекфиллер спекается или вообще выгорает.

Это является причиной того, что возможность резонатора пропускать газы резко снижается. Проще говоря, двигатель автомобиля “задыхается” выхлопными газами, так как неисправная деталь не в состоянии их вывести.

В результате такой проблемы, динамика автомобиля многократно падает — это можно заметить во время разгона машины.

Помимо этого, значительно увеличивается расход бензина. Автомобиль, который оснащен катализатором, весьма требователен в плане качества используемого топлива. Минимальное отклонение от рекомендуемых стандартов приводит к очень быстрому износу катализатора.

Такой перечень недостатков и проблем заставил автомобилистов всерьез задуматься над поиском альтернативы использования вышеупомянутого катализатора системы выхлопа газов.

Полностью удалять катализатор из системы выхлопа газов нельзя. Через некоторое время, это станет причиной того, что в задней банке глушителя образуется выжженная газами дыра.

Во избежание подобных проблем рекомендуется собрать пламегаситель и заменить им катализатор. Конструкция пламегасителя позволяет напрямую и без задержек выводить выхлопные газы из автомобиля, а его принцип работы абсолютно не влияет на продуктивность работы двигателя. Пламегаситель эффективно снижает температуру газов.

Единственным существенным недостатком считается то, что уровень выбрасываемых в атмосферу газовых отходов значительно повышается, поэтому в европейских странах их использовать запрещено.

Как сделать пламегаситель своими руками

Как мы уже знаем, удалить катализатор (вырезать его из выхлопной системы) не составляет труда. При этом характеристики авто от этого не пострадают. Единственное, что изменится — экологическая составляющая. В выхлопных газах машины будет больше вредных веществ, из-за отсутствия дополнительный очистки.

Какие виды пламегасителей существуют, в чем их особенности? Можно ли соорудить пламегаситель своими руками? Рассмотрим эти моменты подробнее.

Удаление катализатора без монтажа пламегасителя — возможно ли?

Многие автовладельцы интересуются, можно ли убрать катализатор, а взамен его не устанавливать пламегаситель. Теоретически, это возможно. Но при этом стоит быть готовым к ряду проблем, а именно:

• Снижению срока службы глушителя. Объясняется это тем, что каталитический преобразователь (как и пламегаситель) удерживает и охлаждает отработавшие газы. Далее, уже охлажденные выхлопные газы направляются к глушителю и уже не наносят изделию вреда («пригорания» металла не происходит). Если же катализатор и пламегаситель отсутствуют, то раскаленный поток выхлопных газов поступает по трубам к глушителю. По этой причине, резонатор быстрее «сгорает», а само устройство требует ремонта или замены.
• Возрастает громкость выхлопа. Многие считают, что, при удалении катализатора (без его замены пламегасителем), громкость двигателя возрастает и напоминает звук гоночного авто. Вовсе нет. По статистике, катализатор убирает только 5-7 процентов звука. Это значит, что мотор становится громче, но незначительно. Дискомфорт почувствуют только особо придирчивые водители.

Именно по этим причинам, стоит купить или сделать пламегаситель, поставив его, вместо демонтированного катализатора.

Какие виды пламегасителей существуют?

В процессе выбора, важно знать о видах устройств, представленных на рынке. На сегодня выделяется два типа пламегасителей:

• Коллекторные. Уже по названию можно понять, что такие устройства монтируются в непосредственной близости к коллектору. Этот вид изделия применяется чаще всего и устанавливается на 70 процентах авто.
• Магистральные. Главная особенность пламегасителя — монтаж в центральной части трубы. Такой тип устройства подходит для автомобилей с турбированными моторами. Объяснить это легко. К двигателям с турбиной предъявляются особые требования: давление исходящих газов должно быть максимальным. По этой причине, на выпускной коллектор пламегаситель не ставится.

Упомянутые типы устройств отличаются и конструктивно. Так, коллекторный пламегаситель имеет более простое исполнение, в то время как магистральный узел отличается более сложным устройством.

Как устроен пламегаситель?

Пламегасители бывают совершенно разными по своей конструкции. Вот, как выглядит устройство классического («прямого») пламегасителя:

1. Подбираете прямую трубку и высверливаете в ней много отверстий (то есть делаете изделие перфорированным).
2. Изготавливаете корпус. Желательно, чтобы последний был выполнен, с применением двух листов металла и проложки (устанавливается между слоями). Далее сворачиваете заготовки в форме эллипса или цилиндра.
3. Вставляете в готовый корпус подготовленную ранее трубку с отверстиями, а в промежутки между ними — забиваете негорючий материал (подойдет базальтовая вата).
4. Завариваете верхнюю часть наружного кожуха и оставляете только трубу.

Видео: Пламегаситель своими руками на Форд Фокус 2

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Вот и все. По сути, вы сделали пламегаситель своими руками. После его установки, отработавшие газы будут поступать в трубу, проходить через сделанные отверстия и оставаться в материале. При этом, пламегаситель забирает на себя часть постороннего звука и охлаждает выхлопные газы.

Можно ли самостоятельно сделать устройство?

Из рассмотренного алгоритма видно, что сделать пламегаситель, в условиях гаража, реально. При этом готовое устройство устанавливается на место ранее выбитого катализатора. Но учтите, что, для продления срока службы пламегасителя, в качестве исходного материала, используйте нержавеющую сталь. Главное преимущество такого материала — стойкость к коррозии и отсутствие реакции на химические реагенты с дорог.

Если делать пламегаситель своими руками, с применением обычной стали, то изделие вряд ли прослужит более пяти лет (оно будет разрушено коррозией). Если же отдать предпочтение нержавейке, то срок службы возрастает в два раза или даже более. Единственная сложность заключается в особой технологии сваривания такого металла.

Сборка пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

• сварочный аппарат;
• щетки по металлу;
• болгарка с отрезным кругом;
• дрель;
• набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются.

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

• сварочный аппарат;
• набор ёршиков для мытья посуды;
• дрель;
• болгарка;
• отрезной круг;
• щётка для металла.

Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.
