Привод переднего моста уаз буханка

Модификации «Таблетки» и их отличительные особенности

Модификации транспортного средства различаются буквенными символами. УАЗ-452 — это главная разновидность транспортного средства, присвоенная фургону.

На тот момент она получила огромную популярность и востребованность среди населения Российской Федерации.

УАЗ-452А — медицинское транспортное средство. Среди народа он носит название «Таблетка». Иначе автомобиль называют «УАЗ — санитарка». Машина имеет 4 носилки, в нее может вместиться 6 пострадавших и один сопровождающий медицинский работник.

УАЗ-452А не предусматривает комфортных условий. Но это лишь единственная модель УАЗа, которая могла добраться в дальние деревушки и оказать медицинскую помощь. УАЗ-452А имеет классическую старенькую версию подвески. В былые времена машину такой модификации, как всеми любимый и почитаемый УАЗ-452А, можно было встретить достаточно часто на советских дорогах. Это тот вариант, который можно было приобрести по доступной цене.

УАЗ-452АС относится к санитарным транспортным средствам. Рассматриваемая модель транспортного средства выполнена по направлению северного исполнения. УАЗ-452АЭ — это шасси. Оно предназначено для установки разного вида оборудования. УАЗ-452В — миниавтобус. Автобус имеет 10 мест для пассажиров. Вагонная компоновка присутствует в машине УАЗ-452 В.

УАЗ-452Д — грузовой транспорт. Кабина УАЗ имеет 2 места. Кузов сделан из дерева. УАЗ-452Г- это транспортное средство, предназначенное для санитарных целей. Имеет большую вместимость.

УАЗ-452К — это автомобиль типа «автобус». В его составе располагались три оси размерами 6х4. Следует подчеркнуть, что транспортное средство УАЗ-452К рассчитано на 16 мест. Оно выполнен по экспериментальным технологиям. Год производства рассматриваемой модели УАЗ-452К — это 1973. Но конструкция транспортного средства оказалась усложненной, повысился расход бензина, вес машины вырос. УАЗ-452К не вышел в массовое производство. УАЗ-452П является седельным тягачом.

Система питания топливом двигателей УМЗ-4178, УМЗ-4179, УМЗ-4218, ЗМЗ-4021 и ЗМЗ-4104 на автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 принудительная, с подачей топлива топливным насосом диафрагменного типа.

Топливные баки.

Как основной, так и дополнительный имеют топливозаборную трубку с сетчатым фильтром разборной конструкции, пробку для слива отстоя и топлива, пробку наливной горловины. Пробка топливного бака уплотняется с помощью резиновой прокладки и имеет впускной и выпускной клапаны. Из топливных баков надо периодически сливать отстой и промывать их. Для промывки баки снимают с автомобиля. Промывку производить чистым бензином.

Емкость основного топливного бака 56 литров. Емкость дополнительного топливного бака на автомобилях УАЗ-3741, УАЗ-37411, УАЗ-3909, УАЗ-39094, УАЗ-3962, УАЗ-2206 — 30 литров, а на автомобилях УАЗ-3303, УАЗ-33031 и УАЗ-33036 — 56 литров. Кроме того, на автомобилях УАЗ-39094 и УАЗ-3303 и их модификациях, возможна установка только одного основного бака.

Топливный фильтр-отстойник.

Служит для фильтрации топлива от механических примесей и воды. Для слива воды и грязи в отстойнике имеется пробка. Чтобы извлечь фильтрующий элемент для его промывки, необходимо отвернуть штуцеры и болты.

Топливный фильтр-отстойник перед зимним сезоном эксплуатации надо снять, фильтрующий элемент промыть в бензине. Разбирать его не следует. После промывки продуть сжатым давлением не более 98 кПа (1 кгс/см2), чтобы не вызвать повреждения фильтрующих пластин. Периодически сливать отстой грязи и воды через сливное отверстие.

Топливный насос.

Диафрагменный, типа Б9В (451М-1106010-30, 451М-1106010-40) или 2105-1106010-50, или 900-1106010, установлен на левой стороне блока цилиндров двигателя. Топливный насос имеет рычаг для ручной подкачки топлива при неработающем двигателе. В корпусе насоса имеется отверстие для вентиляции полости под диафрагмой.

При обнаружении течи топлива из этого отверстия диафрагму следует заменить. Во время сборки насоса затягивать винты крепления головки при отжатой диафрагме в крайнее нижнее положение рычагом ручной подкачки.

Номера и обозначение деталей топливного насоса Б9.

Правильный выбор при покупке

Осмотр автомобилей УАЗ с военными мостами на стоянке при совершении выбора для покупки б/у автомобиля.

Большое количество неисправностей может быть устранено без определенных усилий и последствий — запчасти к таким автомашинам всегда можно найти на разборках, в автомагазинах и рынках. При проверке двигатель должен заводиться, не должно быть синего и черного выхлопа из трубы

Прослушивать двигатель в разных режимах работы, обращать внимание на шумы и скрипы — обязательное условие. Под двигателем нужно поискать потеки масла — под машиной должно быть сухо

Перед покупкой необходима тщательная диагностика

Система смазки проверяется по щупу, масло не может иметь в составе добавки и образования. Уровень доливания максимален.

Система охлаждения проверяется фиксированием жидкости в расширителе. Внешний вид радиатора и движка обязан быть без подтеков и пятен. Температурный режим мотора держится на постоянном уровне.

Чтобы провести оценку генератора, нужно на холостом ходу надавить на педаль газа. По показателям приборов можно судить о пробеге автомашины. Если большой пробег, больше 80 000 км, тогда проверить компрессию просто необходимо. Желательно выполнить данную процедуру, когда троит движок, плохо тянет. Сравнить показания можно, воспользовавшись рекомендациями по эксплуатации.

Коррозийность кузова играет огромную роль для водителя, который решился на приобретение УАЗ с военными мостами.

Соединения с полом, поворотные кронштейны, обрамление лобового стекла, подвес из пластика, место под педалями, пороги, где скапливается мелкий мусор и конденсат, юбка кузова задних фонарей — все это можно обнаружить при покупке б/у авто УАЗ.

Рулевое устройство — на месте проверить люфт и заедания. При переключении передач не может быть шумов и скрипов, КПП должна позволять включать передачи без их выпадения.

Шкворни должны быть без люфта, для проверки нужно покачать передние колеса за верх.

Проверка тормозов заключается в том, чтобы при нажатии педали они срабатывали в определенном режиме, машину в сторону не должно заносить.

Контроль и плановое обслуживание

Опытные владельцы внедорожников УАЗ Патриот особое значение уделяют регулярной проверке состояния сальников. При необходимости проведения работ по замене новые сальники обязательно смазываются ЛИтолом-24. Конструкция переднего моста позволяет производить такие ремонтные работы при первой необходимости.

Конструкция моста Спайсер, который устанавливается на УАЗах Патриот, достаточно проста конструктивно. Благодаря этому как обслуживание, так и ремонт можно выполнять самостоятельно, имея в арсенале основной инструментарий. Длительная эксплуатация всегда основывается на регулярном плановом обслуживании.

Особое внимание стоит уделять контролю уровня смазки в редукторе моста и его замене. При малейших подозрениях по поводу появления посторонних шумов или других симптомов, следует придерживаться описанных здесь последовательностей проведения ремонтных работ

Видео-обзор переднего моста внедорожника УАЗ Патриот:

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

Мост — сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

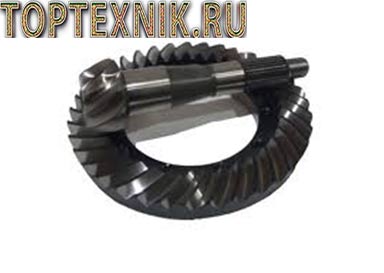

1. Дефект зубьев главной пары.
2. Дефект полуосей.
3. Протечка масла.
4. Дефект подшипников.
5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей

Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей — еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг — это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог — серьезная поломка и необходимость почти что капитального ремонта.

Симптомы неисправности конструкции.

1. Передний мост на УАЗ, как и задний, начинает издавать характерный звук.
2. Автомобиль сначала почти что незаметно, а затем все больше начинает терять управляемость.
3. Водитель замечает, что расход горючего стал выше, чем прежде.
4. Детали мотора и трансмиссии довольно быстро изнашиваются.
5. Клин во время движения. Отметим, что это худший из симптомов. Это означает, что возник зазор между подшипниками, что грозит серьезнейшими проблемами. Клин сопровождается шумом, треском. В данном случае необходим срочный ремонт.

Чтобы предотвратить неисправности, необходима своевременная регулировка заднего моста УАЗ, да и переднего тоже.

Передний мост нуждается в регулярном осмотре и техобслуживании. Техобслуживание заключается в проведении регулировки подшипников и поворотных кулаков. Время от времени необходимо менять в них смазку. Если вы заметили, что какая-то деталь ведет себя непредсказуемо, неправильно, не бойтесь взяться за ремонт переднего моста. Вооружившись полезной информацией, терпением и инструментами, вы обязательно выполните эту работу.

Сначала нужно снять передний мост, для чего следует подставить кирпичи или колодки под задние колеса машины, чтобы работать было удобнее. Затем снимаем трубопроводы, они крепятся на гибком шланге, уходя к тормозным устройствам. Откручиваем все гайки, крепящие амортизаторы, а также болты, соединяющие ведущую шестерню с карданным валом. Отсоединяем тягу от сошки, снимаем стремянки, накладки и прокладки.

Разборка передней балки

Теперь необходимо немного приподнять передний бампер автомобиля. Начинается следующий, самый ответственный этап работы — разборка переднего моста.

1. Снимаем колеса, открутив все гайки.
2. Демонтируем тягу сошки.
3. Снимаем тормозные барабаны и муфты отключения колес.
4. Затем нужно отсоединить внутреннее кольцо и стопорную шайбу, для чего следует выпрямить края так называемой замочной шайбы.
5. Следующий этап — разбор колесных ступиц, тормозных щитков и поворотных кулаков.
6. Отвинчиваем шаровую опору и тягу рулевой трапеции.
7. Отсоединяем корпус поворотного кулака, комплект прокладок.

После того как разборка переднего моста завершена, хорошенько промываем детали и просматриваем их на свету, дабы найти повреждения. Если вы заметите хоть малейшую трещинку или потертость, не жалейте деталь, смело отбросьте ее и поставьте новую. Главное — не выбросить вместе с ненужным элементом хорошие гайки и запчасти, поэтому у вас в гараже всегда должен быть порядок.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной

Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

• рессоры;
• полуось;
• дифференциал;
• главную пару.

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Возможные неисправности и способы их устранения

Ремонт переднего или заднего моста УАЗ 469 можно выполнить самостоятельно. Для этого потребуется стандартный набор инструментов и наличие минимальных технических знаний. Возможные неисправности:

Наличие масляных подтеков

Появление масляных потеков на корпусе картера или в местах крепления ступиц свидетельствует о нарушении герметизации узла. Причиной нарушения может стать выход из строя дыхательного клапана. При нагревании смазочный материал расширяется и в полости оси создаётся давление. Под действием давления нарушается целостность прокладок и сальников.

Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить вышедшие из строя уплотнители.

Повышенный шум

Повышенный уровень шума при работе свидетельствует о сильном износе вращающихся частей или о попадании воды в узел. При движении по бездорожью или преодолению брода вода попадает в полость оси через дыхательный клапан. Это приводит к ухудшению смазки вращающихся частей.

Для предотвращения попадания воды автовладельцы модернизируют конструкцию дыхательного клапана.

Для этого  удаляют стандартный колпачок. Соединяют выход дыхательного клапана с резиновым шлангом. Второй конец шланга  крепят в моторном отсеке.

Хруст при работе узла свидетельствует о нарушении работы подшипников. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Поломка шестерен

При выходе из строя шестерен главной передачи или межколесного дифференциала наблюдается повышенный уровень шума или некорректная работа узла. Для ремонта нужно заменить изношенные комплектующие новыми.

Демонтаж моста с автомобиля

Для  того чтобы отремонтировать и отрегулировать узел необходимо снять мост УАЗ 469 с  транспортного средства. Демонтаж выполняют в следующей последовательности:

• Установить автомобиль на смотровую яму или эстакаду;
• Обездвижить транспортное средство противооткатными устройствами;
• Демонтировать амортизаторы;

• Открутить болты крепления карданного вала;
• Снять тягу рулевой сошки;
• Демонтировать трубопровод тормозной системы;
• Открутить гайки крепления рессор;
• Поддомкратить кузов автомобиля;

Проверка работоспособности редуктора осуществляется на специализированном стенде. Это позволяет проверить корректность работы узла, как под нагрузкой, так и без неё. Установка оси на транспортное средство проводится в обратной последовательности.

Из вышеперечисленного следует, что передняя и задняя ось модели УАЗ 469 отличаются надежностью и простотой конструкции. Устройство передней оси отличается наличием механизма поворота колёс, необходимого для управления транспортным средством. Ремонт выполняется самостоятельно автовладельцами без применения специализированного оборудования.

Редукторный мост — что это такое?

Мост — это соединяющая колеса балка, принимающая на себя мощь нагрузки, смягчающая ее посредством пружин и передающая крутящий момент колесам. Без этой детали автомобиль не был бы способен решать ежедневные рабочие задачи, это неотъемлемая составляющая машины.

Существует 2 основных вида мостов: гражданский (его еще называют колхозный) и редукторный (военный). Встречаются также тюнинговые версии. Например, портальные мосты, которые превращают внедорожник в потрясающий вездеход.

Передний мост Патриота

У военного моста имеется такой устройство, как бортовой редуктор УАЗ. У гражданских бортовой редуктор не наблюдается. Крутящий момент последних приходится исключительно на главную пару колес, а у военных — распределяется между редукторами и главной парой. Благодаря выносливости и надежности редукторный мост нашел свое применение в военной технике. Колхозные, гражданские мосты ставятся на обычные легковушки, не нуждающиеся в фантастических качествах проходимости.

Военные мосты представлены П-образной балкой довольно сложной конструкции, они устанавливаются на автомобили УАЗ. На УАЗы ставятся и гражданки, но вояки открывают лучшие возможности. Особенно они целесообразны, когда нужно часто преодолевать бездорожье.

Преимущества редукторных мостов перед гражданскими.

1. Военный мост обладает большим клиренсом, нежели гражданский: 30 см против 22 см.
2. Редукторный мост имеет большую тягой, благодаря чему автомобиль становится способен перевозить габаритные грузы, может быть отличным буксиром, проходить по грязи на малых оборотах.
3. Военный мост считается надежнее. Данные агрегаты разрабатывались для нужд армии и одобрены Министерством обороны России.
4. Вояки стоят недорого. Несмотря на сложность конструкции, их ремонт не отнимает много сил и времени, они просты в эксплуатации.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Частые неисправности и способы их устранения

Мосты Спайсер на UAZ Patriot и других моделей отличаются надежностью и неприхотливостью к условиям использования. Большинство неисправностей автовладелец может устранить самостоятельно, не имея особых навыков и специализированного оборудования.

Масляные подтёки на картере

Потёки масла на корпусе моста свидетельствует о нарушении герметичности узла. Для устранения неисправности необходимо заменить вышедшие из строя сальники или прокладки. При установке прокладки смазываются герметиком. Нарушение прокладок или сальников может быть спровоцировано повышением давления в полости моста при нагреве смазки. При появлении потеков следует проверить работоспособность дыхательного клапана.

Повышенный шум при работе

Шум при работе механизма появляется в результате износа вращающихся частей или при некачественной смазке. Для устранения неисправности  следует проверить вращающиеся детали узла на предмет износа и при необходимости заменить их.

Залить качественное трансмиссионное масло.

Заклинивание узла

Поломка происходит из-за выхода из строя подшипников. Заклинивание вращающихся деталей может быть спровоцировано попаданием воды в полость моста через дыхательный клапан. Для предотвращения попадания воды на сапун крепят гибкий шланг второй конец, которого выводится в подкапотное пространство.

Отсутствие передачи крутящего момента к колесным механизмам

Нарушение передачи крутящего момента колесного механизма может быть вызвано износом шестерен главной передачи или поломкой полуоси. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Из вышеперечисленного следует, что мосты Спайсер на автомобиле УАЗ отличаются надежностью. Основные поломки это мелкие неисправности, которые автомобилист может устранить самостоятельно. Для нормальной работы узла необходимо регулярно проводить его обслуживание. Для этого  вовремя менять трансмиссионное масло и следить за состоянием дыхательного клапана.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

Существующие типы мостов

Улучшенные мосты на УАЗе

1. Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
   • Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
   • Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма — передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
2. Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
3. Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.
