Устройство передней подвески на ВАЗ-2110: устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Сколько обойдетья ремонт передней подвески ВАЗ 2112 (стоимость запчастей)

Сегодня нам в группу поступила заявка на ремонт ВАЗ 2112 подвески в круг, так как человек планирует ездить на длительные расстояния и тратить время на ремонт нет не средств ни желания, оно и правильно один раз поменял и поехал.

Сейчас мы расскажем, сколько на самом деле обойдется ремонт подвески в круг на ВАЗ 2112 и так ли это дорого.

Самое дорогое в подвеске это Амортизаторы, стоимость на ВАЗ 2112 не такая и дорогая к примеру фирма QML предлагает стоику масляную от 1500 рублей за штуку

Буфер сжатия передней стоики обойдется от 100 рублей за 1 штуку

Защитный кожух передней стоики от 150 рублей за 1 шт

не забывайте, что при замене стоек необходимо и поменять болты развала, стоимость около 300 рублей за пару, необходимо две пары.

Опорный подшипник передней стоики от 850 рублей за 1 штуку

При больших пробегах и возрасте автомобиля более 5 лет мы рекомендуем менять и рычаг передней подвески в сборе стоимость которого около 1000 рублей за 1 штуку, но многие и поступают более бюджетно меняют отдельно и втулку саленблока и втулки “Ромашки”, но иногда и очень часто это хватает не на долго. Стоимость втулок от 100 рублей (но его надо перепресовать, что стоит примерно 200 рублей за один саленблок), и саленблоки “Ромашки” которые стоят около 300 рублей за комплект и перепрессовка их также в районе 150 рублей за пару, но это стоимость при снятых запчастях с машины. И того мы получаем либо новый за 1000 рублей либо свои б/у за 600 рублей, и я бы отдал предпочтение новому, т.к. износ все равно будет а механик его может на глаз просто не заметить, но дело каждого.

Шаровая опора от 350 рублей за штуку, за эту стоимость получим бюджетную шаровую которая отслужит примерно тысяч 10-15, чем дороже тем лучше, но тоже не факт, т.к. контрафакта очень много к сожалению.

Саленблок передней балки стоит тоже весьма не дорого всего от 200 рублей за штуку

Стоики стабилизатора тоже не забывайте менять, стоят от 200 рублей за штуку но бывают гремят а потом владельцы грешать на все но только не на них.

Подушки стабилизатора тоже надо менять но это очень опасная затея, т.к. на старых машинах ломаются болты и потом мучение по высверливанию, разборке салона( стоят от 100 рублей за штуку но геморроя могут дать больше чем на 1000 рублей за замену, но это когда все очень печально.

Наконечники рулевые от 850 рублей за комплект, но к ним надо еще втулки которые стоят от 200 рублей за штуку, их луче поменять, чтобы человек который делает вам развал не плювался и не взял с вас за то что эти втулки не идут.

Подведя итоги, можно сказать, что при заказе запчастей у нас вы экономите порядка 10-30% процентов от того что есть наличии ожидая всего неделю.

Стоимость же передней подвески стоит по нашим подщетам на 03.11.19 по запчастям 10450 рублей, не дорого, если сравнивать с иномарками, один раз поменял и забыл. Такое бывает редко, что люди меняют все и сразу, чаще меняют только то что вышло из строя или то, что имеет внешний износ, например когда резинки внешне потрескались и по ним видно, что они “состарились”

Источники

• zen.yandex.ru/media/mehanika/skolko-oboidetia-remont-perednei-podveski-vaz-2112-stoimost-zapchastei-5dbeda71f557d000b1537929
• drive2.ru/l/516434015570363293/

Передняя подвеска ВАЗ-2110: схема, название деталей

Каждая деталь имеет самую важную часть, в подвеске это телескопическая гидравлическая стойка. Она обеспечивает комфортную езду и исключает всевозможную встряску, попадая на кочки и ухабы. Поворотный кулак с верхним болтом, находящийся на стойке, в сочетании с эксцентриковой шайбой и пояском, отвечают за обеспечение плавного развала колес.

Рассмотрим прочие детали, которые размещены на стойке:

• пружина;
• полиуретановый буфер ограничения хода сжатия;
• верхняя опора с контргайками;
• подшипник поворота стойки одновременно с колесами;
• амортизатор с пружиной и плунжером.

Поворотный кулак и рычаг объединены при помощи шаровой опоры. Все составляющие поперечны, в виде продольных растяжек, нижних рычагов и опор, соединены шарнирами, выполненными из резинометаллического материала. Регулирование продольного наклона оси поворота осуществляется за счет шайб. Ступицы колес прикреплены подшипником, который не регулируется, и считается он радиально-упорным.

Проблем выхода их строя подвески на ВАЗ-2110 достаточно большое количество, и далеко не все из них легко устраняются в домашних условиях. Случаются моменты, когда без опытного профессионала попросту не обойтись.

Рассмотрим ряд поломок подвески на ВАЗ-2110:

Постукивание. Самая распространенная проблема подвесок – это ее стук в процессе езды. Возникает она по нескольким причинам: неисправная стойка, дисбаланс колес, разболтанные болты, вышедшие из строя растяжки и подушки поперечины, изношены шарниры, разболтано крепление к кузову, неисправность пружины. В случае если стук специфический, с металлическими отголосками, тогда причина в выходе из строя резиновых частей. Исправление любой вышеуказанной проблемы осуществляется путем замены передней подвески

Только важно не забыть после замены изношенной детали, произвести балансировку колеса.
Занос. Бывает так, что водитель едет прямо и держит машину ровно, а ее все равно ведет в сторону

Такая проблема возникает вследствие:

• нарушения углов установки колес, что вызвано повышением износа шин;
• выхода из строя пружины в результате низкой степени сжатия;
• протертых опорами стоек резиновых элементов;
• разного давления в автомобильных шинах.

1. Автошины. Чаще всего преждевременно автомобильная шина выходит из строя в результате: лихого разгона, резкого торможения, неверно установленных колес (нарушение угла), сильного износа шарниров и дисбаланса колес.

Прежде чем осуществлять демонтаж или мелкий ремонт подвески на ВАЗ-2110, ее необходимо проверить. Делается это достаточно просто. Загоните машину на канаву и первым делом убедитесь в качественности защитных чехлов шаровых шарниров. Далее следует осмотреть саму подвеску на наличие механических повреждений: сколов, царапин, изогнутостей. Теперь перейдите к смотру всех деталей, выполненных из металлических и резиновых материалов. На каждом колесе проверьте состояние шарниров.

Большинство автовладельцев стремятся усовершенствовать свое транспортное средство, сделав его непохожим на другие. Так же себя ведут и водители ВАЗ-2110, большинство из них проводят тюнинг заводской модели подвески. Это дает возможность улучшить устойчивость и управление автомобилем в ходе езды.

Рассмотрим пошаговый ремонт подвески на ВАЗ-2110:

1. Проверяем все детали и ищем причину поломки – сломанную деталь.
2. Определившись, на каком колесе проблема, произведите его демонтаж.
3. Далее удалите с механизма все загрязнения и ржавчину. Для этого может потребоваться щетка по металлу и смазка ВД.
4. Снимите крепежную гайку с пальца верхней шаровой.
5. Выпрессовывайте палец из поворотного кулака, затем снимите крепление и выньте из верхнего рычага вместе с защитным кожухом.
6. Поставьте новую деталь и соберите все в обратной последовательности.

В случае если разрушен буфер, тогда необходимо произвести полную его замену. Замена пружины требуется, если она просела или сломалась. При наличии повышенного износа и деформировании возникает необходимость замены шарового шарнира. Все остальные шарниры требуют замены в случае износа стоек штанги стабилизатора или их самих. В результате разрушения и осадка меняют все резиновые элементы детали. При этом регулярно нужно подтягивать ослабленное крепление к кузову.

Своевременная проверка всех деталей механизма позволит подвеске качественно служить долгое время и избежать дорогостоящего ремонта. К тому же стоит заменить, что гораздо проще устранить небольшую поломку в домашних условиях своими руками, нежели везти машину к мастеру, где он попросит немалую сумму денег.

Почему машину ведет в сторону

https://youtube.com/watch?v=S4mHSyZI8fo

Иногда водители замечают, как при движении по прямой автомобиль начинает уводить в сторону. Есть несколько причин подобного явления:

• У каждой пружины имеется свой определенный показатель степени сжатия. Если она теряет упругость, элемент обязательно подлежит замене;
• В шинах может быть разное давление. Проверьте это первым делом;
• На одной из опор стоек разрушился резиновый компонент. При такой ситуации может появиться характерный стук. Исправить ситуацию можно простой заменой элемента;
• Колеса установлены под неправильным углом. Частая причина износа резины. Такую проблему лучше доверять специалистом, поскольку выполнить ремонт передней подвески на ВАЗ 2110 своими руками при подобной неисправности сложно.

Специалисты рекомендуют обращать особое внимание на защитные чехлы шарниров, следить за их состоянием, а также проверять переднюю подвеску на предмет механических повреждений.
Убедитесь, что ни рычаг передней подвески ВАЗ 2110, ни любой другой элемент не имеет трещин или других видимых повреждений. Уделите внимание проверке местам соединений элементов.
Если компоненты деформировались, угол колес вероятнее всего нарушится, и отрегулировать их уже не удастся.
Проверьте шаровые опоры, шарниры, верхние опоры стек, подушки

Если на резиновых элементах имеются разрывы, они подлежат обязательной замене.
Замерьте расстояние между нижним рычагом и тормозным диском. Так можно проверить состояние шарнира подвески. Если расстояние составляет более 0,8 миллиметра, шарнир обязательно меняется на новый.
Если буфер имеет следы разрушения, его следует сразу заменить.
Пружину меняют при условии, что она вышла из строя или просела.
Шаровые шарниры заменяют при их износе или деформации. Другие шарниры подлежат замене, если износились они или стойки штанги стабилизатора.
Все резиновые элементы меняются при условиях деформации или разрушения.
Если крепеж верхней опоры стойки к кузову ослаб, просто постарайтесь подтянуть крепление. Серьезного вмешательства не потребуется, вероятнее всего.

Разобраться в устройстве передней подвески, а также на слух или визуально определить ее неисправности достаточно просто, несмотря на кажущуюся сложность устройства узла. Но к вопросу следует подходить внимательно, периодически проводить проверку состояния подвески, даже если на ее неисправность не указывают никакие шумы, стуки или поведение машины на дороге.

https://youtube.com/watch?v=SKYi74cgZFs

Для любого автомобиля лучше организовать профилактику, нежели потом втридорога платить за полноценный ремонт. Как и болезнь, проблемы с передней подвеской ВАЗ 2110 лучше не допустить на их подступах. Это дешевле, проще и правильнее со стороны автовладельца.

Вам потребовался ремонт подвески автомобиля ваз 2110? Рекомендую ознакомиться с разделом сайта, здесь вы найдете полезные советы по ремонту подвески ваз.

Регулировка передней подвески

Дело в том, что передние (управляемые) колеса устанавливаются не строго параллельно продольной оси кузова и не строго перпендикулярно поверхности дороги, а с некоторыми углами, обеспечивающими наклоны в горизонтальной и вертикальной плоскостях. Правильно выставленный «сход-развал»:

• во-первых, создает наименьшее сопротивление движению транспортного средства, а, следовательно, упрощает процесс управления автомобилем;
• во-вторых, существенно уменьшает износ протектора шин; в-третьих, значительно снижает расход топлива.

Выполнение установки углов – это технически сложная процедура, требующая профессионального оборудования и навыков работы. Поэтому выполнять ее следует в специализированном учреждении – автосервисе или СТО. Вряд ли стоит пробовать делать это самому по видео или фото из Интернета, если нет опыта в подобных делах.

Как проявляется неисправность передних сайлентблоков

Выяснить, верно ли они работают, несложно. Для этой цели нужно отметить то:

• Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на маленькие дистанции, скрип не должен наблюдаться. Это не означает, что скрип будет очень приметен – он а возможно малослышимым;
• Нет ли на резине каких-либо изъянов. Обычно, если сайлентблоки плохо работают, то у них возникают маленькие трещинки, разрывы.
• Не слышен ли какой-либо стук в фронтальных колесах. Существует, что сайлентблоки начинают плохо скользить, потому в течении времени им становится нашему клиенту остается труднее вертеться, потому они и начинают издавать звуки, похожие на стук.

7.2.4 разборка и сборка амортизаторов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Разборка амортизаторов на автомобилях ваз 2110, ваз 2111, ваз 2112
Порядок разборки амортизатора отличается незначительно от последовательности разборки стойки передней подвески, а именно: после снятия опоры 15 (см. рис. 4-21) и отвертывания гайки 16 ключом 67.7811.9510, выньте из резервуара рабочий цилиндр 22 со штоком 14 и его деталями; ключом 67.7824.9518-005 выньте направляющую втулку 21 штока из рабочего цилиндра, а затем поршень со штоком и слейте жидкость; используя приемы, описанные при разборке стойки передней подвески, разберите клапаны сжатия и отдачи и снимите со штока все детали. Сборка амортизатора автомобилей ваз 2110, ваз 2111, ваз 2112 проводится в обратной последовательности, при этом клапан сжатия запрессовывайте в цилиндр оправкой 67.7824.9513-004, а для облегчения сборки деталей, расположенных на штоке, используйте направляющую 67.7824.9518-003. Гайку резервуара затягивайте ключом 67.7824.9518-002, момент затяжки 68,6-88,2 Нм (7-9 кгс-м).

Проверка технического состояния

Составляющие и неисправности подвеска

Устройство передней подвески ваз 2110 достаточно сложное. Главным ее элементом является стойка. Именно она обеспечивает комфортную езду по отечественному бездорожью. Благодаря поворотному кулачному механизму, состоящему из болта и эксцентриковой шайбы, регулируется развал колес. Также на стойку устанавливают:

• специальную пружину;
• буфер из полиуретана, который ограничивает сжимающий процесс;
• верхнюю опору, прикреплённую при помощи гаек;
• подшипник, предназначенный для поворота стойки вместе с колесом;
• амортизатор, где имеется плунжер, а также еще одна пружина.

Тюнинг подвески ВАЗ включает доработку либо замену всех этих деталей, после него механизм будет работать намного эффективнее.

Соединяет рычаг передней подвески ВАЗ 2110 с поворотным кулаком шаровая опора. Растяжки, расположенные вдоль днища, нижние рычаги и опоры, имеющиеся на поперечине, соединяются при помощи резинометаллических шарниров и болтов. Специальными прокладками (шайбами) регулируется продольный наклон поворотной оси. Ступица колеса крепится радиально упорным нерегулируемым подшипником. Важную роль играет поперечина, то есть штанга, соединяющая нижние рычаги. По центру она прикрепляется к кузову машины через резиновые подушки.

Ремонт передней подвески ВАЗ 2110 можно выполнить и самостоятельно, но для этого нужны определенные навыки. Также автовладельцу поможет схема передней подвески ВАЗ 2110. Если вы не уверены в своих силах, лучше доверьте работу мастерам в автосервисе.

Наиболее распространенным дефектом этой важной детали автомобиля являются стуки. Если они слышны при езде даже по гладкому дорожному полотну, то причинами этому могут быть:

• износ стойки передней подвески;
• ослабленное крепление поперечины к кузову;
• появившиеся дефекты в резиновых деталях подвески, особенно когда стук явно металлический;
• сломанная пружина (их в подвеске несколько);
• изношенные шарниры;
• дисбаланс колес.

Если причина стуков определена правильно, с ними можно справиться, своими руками заменив изношенную деталь или затянув крепление.

Случается так, что при движении по прямой машина стремится съехать набок. Это может происходить из-за того, что любая пружина, установленная в подвеске, утратила упругость (изменился ее коэффициент сжатия). Пружина, которая вышла из строя, подлежит немедленной замене.

Пружины

Следующим шагом диагностики ходовой будет являться диагностика пружин. Она начинается с их визуального осмотра. Если пружина треснутая, или хуже того лопнула, то ее нужно заменить

Особое внимание стоит обратить на витки пружины. Если они находятся близко друг к другу, или даже соприкасаются, это говорит о том что металл пружины “устал”, такую пружину лучше поменять

Также стоит померить клиренс автомобиля и сравнить его с клиренсом которых был с завода, если он меньше, то пружины просели.

При неисправных пружинах, автомобиль будет валким, появятся крены в поворотах, пробои в подвески. Управлять таким автомобилем, будет тяжело.

В основном пружины приходят в негодность по естественным причинам. Если автомобиль был рабочей лошадью, на нем возили различные тяжести, то это может послужить причиной преждевременного износа.

Разборка и сборка

Демонтаж задней подвески необходим для замены и ремонта отдельных ее составных частей. Сначала ослабляются гайки крепления амортизаторов в багажнике, шток при этом надо удерживать от проворачивания. Вывесив заднюю часть, снимаются колеса. Тросы «ручника» лучше снимать в сборе: надо снять тормозные барабаны, отсоединить наконечники тросов от привода колодок и оболочку от тормозного щита, освободить крепления к кузову и рычагам подвески. Отключаются шланги и регулятор давления задних тормозов.

Автомобиль опускается на подставки под кронштейны рычагов, освобождаются верхние крепления амортизаторов к кузову. Снова подняв заднюю часть и отвернув нижние, можно снять стойки, пружины, буфер отбоя. Балка задней подвески освобождается после откручивания болтов крепления к лонжеронам. При необходимости ремонта или замены ступицы и тормозного щита они снимаются, выкрутив соответствующие болты.

При сборке пружины ориентируются  так, чтобы нижний конец упирался в выступ чашки. Пружины должны быть одной группы жесткости, маркируется она цветными точками. У амортизаторов окончательная затяжка проводится на земле со статической нагрузкой подвески весом машины.

Главные узлы

Поговорим про ее устройство. Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки. Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Какие выбрать (артикулы)

В случае с запасными частями для ВАЗ-2110, оригинальные расходники – не всегда самый лучший выбор. Что касается наиболее популярных амортизаторов, то они имеют следующие артикулы:

• Передний левый амортизатор на ВАЗ-2110 имеет артикул 21100-2905403-30;
• Правый – артикул 21100-2905402-30.

Артикул набивается на корпусе стойки.

Заводские аналоги можно посоветовать тем водителям, для которых важны показатели жёсткости. Именно оригинальные передние стойки прекрасно справляются с перевозкой грузов, хотя для комфортного передвижения в условиях города они явно проигрывают более мягким аналогам.

Некоторые водители устанавливают спортивные стойки, которые значительно превосходят по жёсткости даже заводские детали. Таким образом, они пытаются увеличить срок службы этого узла подвески. В любом случае, не рекомендуется устанавливать спортивные запчасти, так как они рассчитаны на совершенно другие условия эксплуатации.

Некоторые хвалят самарские запчасти, которые известны под названием SS-20. Они могут быть как масляными, так и газовыми. Масляные амортизаторы значительно дешевле, зато газовые могут работать в более широком температурном диапазоне. Например, зимой жёсткость более дешёвых деталей значительно увеличится, хотя для некоторых автовладельцев это не играет роли.

Передние стойки SS-20 серии «Комфорт» в сборе.

Посторонние стуки в подвеске

Зачастую стук передней подвески ВАЗ 2110 появляется при выходе из строя шаровой опоры
Обратите внимание на то, что стук может пропадать при большой скорости, а появляется при движении на малых скоростях. Также он издается в тот момент, когда в автомобиль кто-нибудь садится или выходит
В том случае, если стук в передней подвеске появился именно по причине выхода из строя шарового шарнира, ремонт вам обойдется примерно в 300 руб.
Именно столько стоит шарнир и пыльник. Обратите внимание, что под пыльник лучше всего набивать небольшое количество смазки, например, Литол-24 или ШРУС. Это способно несколько продлить срок службы шарнира. Конечно же, никакая подвеска не сможет работать без системы рычагов, придающие автомобилю устойчивость.
Нижний рычаг передней подвески, с помощью шарового шарнира крепящийся к колесной ступице, считается, пожалуй, главным элементом конструкции. Обратите внимание на то, что при помощи резинометаллических сайлентблоков произведено крепление рычага к кузову. В том случае, если две стороны автомобиля работают независимо друг от друга, без связи, кузов будет идти вразнос.
Независимо от того, какие рычаги будут применяться, устойчивости при движении автомобиля во время прохождения поворотов, либо других маневров, не будет. Именно по этой причине между левым и правым колеса колесами находятся стабилизаторы

С их помощью происходит синхронная работа всех элементов подвески на обеих сторонах.
Передняя подвеска ВАЗ 2110 также состоит из одного очень важного узла, с помощью которого осуществляется подвижное крепление штока амортизатора к кузову. Обратите внимание на то, что в десятках, равно как и в любых переднеприводных автомобилях, стойка имеет функции механизма, осуществляющего поворот колес.
Другими словами, она должна без проблем вращаться

Опорный подшипник очень прост по конструкции, ничем не отличается от любого другого механизма с подробной схемой работы. Но передняя подвеска десятки нормально работать без этого элемента не сможет. При проведении ремонта обязательно нужно обращать внимание на состояние опорного подшипника.
Если он выходит из строя, то появляется стук, либо иные сторонние звуки. Вполне возможно, что подшипник может попросту заклинить. В этом случае поворот руля окажется невозможным. Заменяйте опорный подшипник, равно как и все остальные элементы подвески, согласно схеме проведения ремонта и обслуживание автомобиля ВАЗ 2110.
К амортизационной стойке подведены наконечники от рулевой рейки. Примерно посередине тяги находятся регулировочные гайки, которые необходимы для настройки углов схождения колес. Развал регулируется при помощи двух болтов, которыми крепится к амортизационной стойке ступица.
Передняя подвеска ВАЗ 2110 очень простая, содержит небольшое число элементов. Можно ремонт провести своими руками очень просто, причем не нужно большое количество специального инструмента. Но обращайте внимание – этот тип подвески очень эффективен в городском режиме. Если же вам необходимо ездить в условиях бездорожья, лучше остановить свой взор на заднеприводных машинах, либо на полноприводных.

Источники

• rem-vazik.ru/perednyaya-podveska-vaz-2110.html
• prosedan.ru/podveska-vaz-2110-perednyaya-podveska-vaz-2110-ustrojstvo-i-remont
• luxvaz.ru/vaz-2110/42-remont-peredney-podveski.html
• drive2.ru/b/2904233/
• vazweb.ru/desyatka/podveska/perednyaya-podveska.html

Диагностика передней подвески ВАЗ 2110, на что обращать внимание

Специалисты советуют уделять особое внимание защитным чехлам шарниров, периодически контролировать их состояние и проверять переднюю подвеску на наличие механических повреждений.
Проверьте, есть ли на рычаге передней подвески или любом другом элементе трещины либо прочие видимые повреждения. Также проверьте места соединения элементов

При деформации компонентов, вероятнее всего, угол колес нарушится, и уже не удастся отрегулировать их.

Проверьте подушки, верхние опоры стоек, шарниры, шаровые опоры. Если на резиновых компонентах есть разрывы, их нужно заменить.
Замерьте расстояние между тормозным диском и нижним рычагом. Так можно проверить шарнир подвески. В случае, если расстояние составляет больше 0.8 миллиметра, нужно заменить шарнир на новый.

Если пружина просела или вышла из строя, замените ее.
При наличии на буфере следов разрушения, сразу замените его.
Шаровые шарниры меняют при их деформации или износе. Другие шарниры необходимо заменить, если износились стойки штанги стабилизатора или сами шарниры.

Все резиновые компоненты меняются при разрушении или деформации.
Если ослабло крепление верхней опоры стойки, подтяните его. Вероятнее всего, серьезного вмешательства не понадобится.

Телескопическая стойка подвески ВАЗ

На смену обычным амортизаторам, с появлением переднеприводных автомобилей ВАЗ пришли телескопические стойки. Они выполняют в системе подвески функцию не только амортизатора, но и являются важным элементом силового каркаса подвески. Если амортизатор только смягчал рывки при попадании на ухабы или кочки, стойка подвески смонтированная вместе с пружиной также предотвращает смещения деталей автомобильной подвески в различных направлениях. Удерживает рычаги подвески в заданном положении.

Поэтому все детали её выполнены из более прочных материалов, чем амортизатор. Поэтому цена стойки и значительно выше.

Важная роль стоек МакФерсона

Но есть у стоек МакФерсона еще одна немаловажная функция – они выполняют еще и роль поворотных кулаков. То есть, стойка с закрепленной на ней ступицей колеса может вращаться вокруг оси, что и позволяет ведущим колесам быть управляемыми.

Естественно, где есть вращение, там и используется подшипник, в случае с таким типом подвески – опорный.

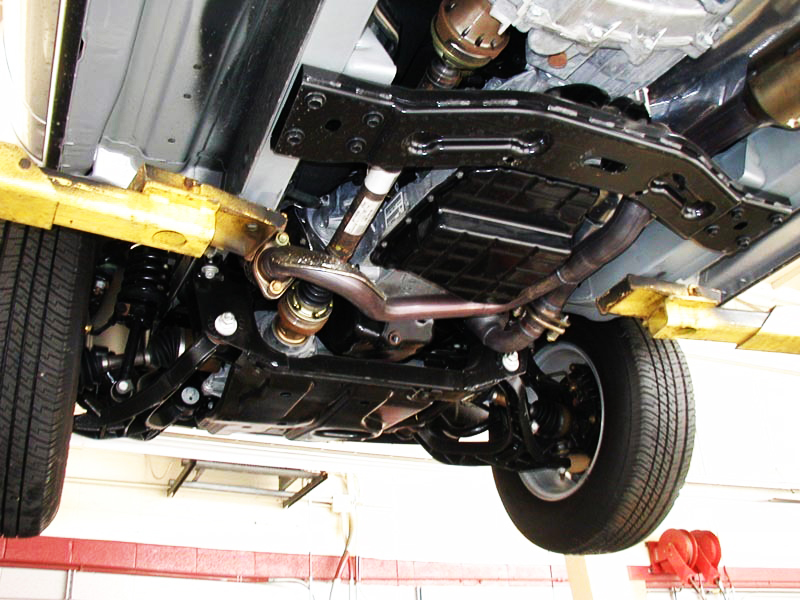

Чтобы разобраться, где опорный подшипник установлен, коротко рассмотрим устройство подвески автомобиля.

Основными ее составными частями являются:

Все эти элементы собраны в единое целое, при этом обеспечивается возможность сжатия-разжатия пружины и перемещения штока амортизатора в корпусе (для чего собственно и нужна подвеска, поскольку в процессе этих движений и осуществляется гашение колебаний).

Чтобы все это обеспечивалось, стойка собрана так: в корпус устанавливается амортизатор и все это устанавливается в пружину.

Для упора пружины снизу используется чашка, закрепленная на корпусе (приварена к нему).

Чтобы пружина была в поджатом состоянии, вверху установлена еще одна чашка, которая упирается в опору.

Ограничителем вылета пружины вступает шток амортизатора, концевик которого проходит через опору и фиксируется гайкой.

Дополнительно опора выступает не только упором для пружины, она еще и обеспечивает верхнее крепление стойки к кузову (снизу она крепится к нему рычагами).
