Конструкция кузова автомобиля: из чего состоит и название деталей

Металлическая часть кузова состоит из следующих кузовных деталей:

• Днище кузова (обрабатывается антикоррозийными материалами для уменьшения коррозии);
• Крыша кузова;
• Крылья кузова (обрабатываются антикоррозийными материалами для уменьшения коррозии);
• Панели кузова;
• Двери кузова(крепятся к стойкам кузова петлями, которые держатся винтами, с помощью которых регулируются двери по вертикали и горизонтали); Замки на дверях имеют специальную конструкцию, которая исключает открытие двери даже при ДТП.
• Капот кузова;
• Крышка багажника.

Спереди и сзади кузова установлены бампера. На современных автомобилях бампера изготавливаются из пластмассы или других схожих материалов. В случае ДТП именно бампер автомобиля первый воспринимает на себя удар.

Для размещения водителя и пассажиров в салоне автомобиля устанавливаются сиденья. Устанавливаются сиденья автомобиля на специальные салазки, которые позволяют  регулировать сиденье в продольном направлении. Также можно регулировать наклон сиденья, что обеспечивается специальными ручками по бокам сидений. Регулировка наклона сиденья может осуществляться вплоть до установки спального места.

С недавнего времени очень популярными стали автомобили с формами кузова «хэтчбэк» и «универсал». Такая популярность объясняется возможностью трансформировать автомобиль как  под грузовой, так и под пассажирский вариант.

Трансмиссия

Главное назначение трансмиссии состоит передаче крутящего момент от коленчатого вала двигателя на колёса. Элементы, из которых она состоит, носят такие названия:

Сцепление, представляющее собой два фрикционных диска, прижатых друг к другу, которые соединяют коленвал двигателя с валом редуктора. Это соединение валов двух механизмов выполнено разъёмным, чтобы, отжимая диски, можно было разорвать связь двигателя и редуктора, для переключения передачи и изменения скорости вращения колёс.

Это силовая передача, осуществляющая взаимосвязь двигателя с ведущими колесами автомобиля

• Коробка передач (или редуктор). Этот узел служит для изменения скорости и направления движения авто.
• Карданная передача, представляющая собой вал с шарнирными соединениями на концах, служащий для передачи крутящего момента задним приводным колёсам. Она используется только в заднеприводных и полноприводных машинах.
• Главная передача, расположенная на приводном мосту автомобиля. Она передаёт крутящий момент от карданного вала полуосям, изменяя направление вращения на 90о.
• Дифференциал – это механизм, служащий для обеспечения разных скоростей вращения правого и левого приводных колёс при поворотах автомобиля.
• Приводные валы или полуоси – элементы, передающие вращение колесам.

Как работает пневмоподвеска автомобиля

Двухобъемные

Кузова этого вида отличаются отдельным обособленным моторным и пассажирским отсеком. Грузовая часть машины слита в одно пространство с пассажирской. Это позволяет увеличить грузовую часть или салон без повышения длины колесной базы. Нахождение пассажирской и грузовой части машины в одном пространстве дает конструкторам авто больше пространства для маневра. К популярным видам двухобъемных моделей относятся:

• универсал;
• хэтчбек;
• лифтбек;
• внедорожник;
• кроссовер;
• фургон.

Универсал

Кузов универсал – автомобиль грузопассажирского типа. Такой вид авто получил свое название благодаря многоцелевому использованию. Автомобили «комби» обладают 3 или 5 дверьми, 2 рядами сидений с большим объемом. В большинстве моделей задние сидения складываются, увеличивая багажник до огромных размеров. В начале нового века универсалы являются лидерами рынка, обогнав по продажам седаны.

Одним из подтипов универсала являются кузова шутинг брейк. Это двухдверные авто премиум-класса с прямой крышей, разработанные на основе спорткаров.

Хэтчбек

Тип кузова хэтчбек напоминает универсал, но отличается наклонной крышей. Эти авто часто называют фастбэками. Хэтчбеки часто выполняются в качестве легкрвых автомобилей с большим багажником. Они отлично подходят для городских условий, прекрасно справляются с транспортировкой пассажиров и грузов. Выполняются в виде трех- или пятидверных машин. Примерами отечественных хэтчбеков являются ВАЗ-2108 и ВАЗ-2109.

Лифтбек

Кузов лифтбек – средний вариант между хэтчбеком и седаном. По внешнему виду корпус напоминает седан или купе, но структурно более схож с хэтчбеком. Багажник такого автомобиля открываются при помощи люка, откидывается с задним стеклом. Между багажником и задними сиденьями устанавливаются мягкие перегородки. При необходимости они снимаются, после чего машина готова к транспортировке габаритных грузов.

Внедорожник

Авто данного класса похожи на универсалы, но обладают большим размером и высоким дорожным просветом. Отличительной особенностью выступает мощная рама, делающая корпус более прочным. Эти автомобили предназначены для езды по бездорожью, поэтому обладают высокой проходимостью. Почти все они обладают мощным двигателем и полным приводом, иногда с блокировкой дифференциала. В народе внедорожники, а иногда и другие авто, похожие по внешним характеристикам, называются джипами.

Кроссовер

Этот вид кузова довольно сильно похож на внедорожник, но значительно легче. Автомобили этого класса – гибрид между универсалом и внедорожником: вариант городского авто, приспособленного под езду по бездорожью. Также отличается высоким клиренсом, но не обладает рамами и блокировками. Отличается от внедорожника более высоким классом комфорта, при этом проходимость на порядок ниже.

Разновидность кроссоверов – класс SUV. Это увеличенный автомобиль универсал с высокой посадкой, отличающийся высоким клиренсом и дорожным просветом. Такие виды обладают упрощенным полным приводом. SUV (как и большинство кроссоверов) – гибрид универсала и внедорожника.

Фургон

Данный кузов полностью приспособлен под перевозку грузов. Фургоны – переходной вариант между легковыми и грузовыми автомобилями. Оснащаются обширным высоким грузовым отделом с большой задней дверью, без окон. В некоторых случаях они выполняются как глубокая модернизация устройства кузова легкового автомобиля («Москвич»-412 «пирожок»), но чаще как отдельная конструкция. Часть современных фургонов – однообъемные автомобили. Некоторых из них имеют определенное назначение, например, вмещают специальные приспособления, медицинское оборудование или рефрижератор.

Тормозная система

Существует три варианта системы торможения: рабочая, стояночная, запаснаяТормозная система бывает следующих видов по типу привода:

• механическая;
• гидравлическая;
• пневматическая;
• комбинированная.

На современных легковых авто устанавливается тормозная система с гидроприводом, которая состоит из следующих элементов:

• педали тормоза;
• главного гидроцилиндра тормозной системы;
• заправочного бачка главного цилиндра, для заправки тормозной жидкости;
• вакуумного усилителя, имеющегося не во всех моделях;
• системы трубопроводов для переднего и заднего тормоза;
• тормозных цилиндров колёс;
• тормозных колодок, прижимаемых колесными цилиндрами к ободу колеса при торможении транспортного средства.

Типы кузова автомобилей

Внутренние детали автомобиля

Сев за руль автомобиля, человек созерцает множество переключателей, индикаторов, рычагов, кнопок и прочего. Разберем основные внутренние элементы управления машиной, которые присутствуют практически на всех моделях авто.

Здесь можно увидеть информацию о состоянии основных систем вашего авто. В зависимости от цены машины на приборном щитке, кроме информации о скорости (спидометр есть у всех), можно увидеть: на каких оборотах работает мотор, какая передача сейчас активна, какова температура охлаждающей жидкости, сколько в топливном баке горючего и так далее. Если модель оснащается бортовым компьютером, то на панель приборов могут выводиться также следующие данные: мгновенный расход горючего, суточный пробег, приблизительный пробег до заправки и др.

Как вы уже знаете, вращение руля приводит к повороту колес. Но для современного авто это далеко не все функции данного элемента. Сейчас на руль устанавливают кнопки для управления аудиосистемой, климат-контролем и прочими устройствами. Тут все зависит от фантазии производителя.

Практически во всех машинах они одинаковы и выполняют функцию активации: светотехники, сигналов поворота, «дворников» и омывателей стекол. Часто под рулем можно также встретить лепестки переключения передач. Тут, опять же, все зависит от концепции производителя.

Здесь все просто. Если на машине стоит МКПП, то тут находятся три педали: сцепления, тормоза и акселератора («газа»). В случае с АКПП педаль сцепления отсутствует.

Грубо говоря, это пространство между передними креслами. Здесь располагается рычаг коробки передач (иногда представляет собой шайбу), панель его облицовки, рычаг стояночного тормоза («ручник»), всяческие вспомогательные переключатели, подстаканники, пепельницы и прочее.

Здесь можно встретить регуляторы и переключатели системы отопления/вентиляции (кондиционирования на дорогих авто). Еще одним элементом центральной панели, который можно встретить на всех машинах, является аудиосистема. Здесь же находится мультимедийная система, если таковая предусмотрена комплектацией.

Виды независимых подвесок

МакФерсон

Подвеска McPherson – самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

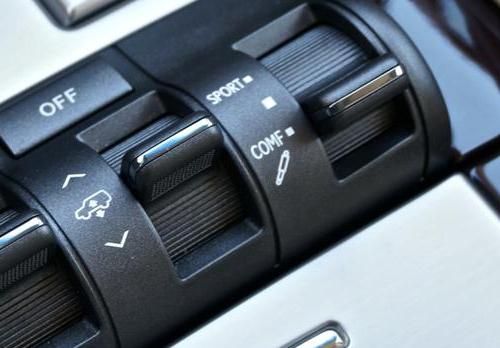

Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Как называются части машины: информация для новичков

#1

Все транспортные средства обычно делят на несколько категорий: A, B, C, D и E. Автомобили относят к категории B. Эта категория привлекает большее количество водителей, чем все остальные. Ведь автомобиль — это всегда удобно и актуально. Количество автомобилей по всему миру растет в геометрической прогрессии. Обучать автолюбителей нужно не только правилам дорожного движения, крайне необходимо знать хотя бы начальные сведения по устройству автомобиля, как называются части машины.

#2

Начинающие водители нередко становятся причиной дорожных происшествий из за недостатка опыта и незнания правил. Ведь зачастую юных автомобилистов интересуют лишь вопросы: «Какая марка у автомобиля? «. Чтобы стать гуру в знаниях об автомобилях и предотвратить неприятные истории, достаточно только узнать свою машину поближе и выучить правила дорожного движения. Уделить немного времени для освоения — вот все, что потребуется в обучении. А то, как называется машина, весьма и весьма второстепенно.

#3

Нужда в транспортных средствах, способных двигаться самостоятельно, существовала ещё с давних времен. Ведь первые повозки без лошадей использовали в качестве движущей силы силу человека, силу ветра и энергию пара, что, конечно же, было весьма неудобно. Как известно, первые автомобили были весьма и весьма громоздки и неповоротливы, они на сто процентов уступали по всем параметрам давно забытым лошадиным упряжкам и каретам. Несмотря на это в те времена уже можно было увидеть черты самодостаточных совершенных механизмов.

#4

Точкой отсчета к созданию современного автомобиля стало изобретение двигателя внутреннего сгорания. Он был гораздо мощней и компактней своих предшественников. Автомобиль с таким двигателем был создан лишь в конце девятнадцатого века. А разработанная тогда «классическая» конструкция с переднем расположением двигателя и приводом на задние колеса сохранилась в общем до настоящих дней и употребляется до сих пор. Как называется машина из «Форсажа», безусловно интересно, но главное, что внутри у неё все ещё усовершенствованный двойник двигателя, изобретенного более 100 лет назад. Разве не удивительно? !

#5

Сейчас автомобиль состоит из трех основных частей: двигателя, шасси и кузова. Двигатель — сердце машины. Он является источником энергии. Её регулятором. Шасси — комплекс конструкций, которые предназначены для передачи той самой механической энергии, вырабатываемой двигателем, к ведущим колесам. Шасси включает в себя трансмиссию, системы управления и, конечно, ходовую часть. Трансмиссия, в свою очередь, состоит из сцепления, коробки передач, карданной передачи и ведущего моста. Кузов — несущая часть любого автомобиля. На ней закреплены «сердце» автомобиля и обязательные конструкции трансмиссии, системы управления и ходовой части. Всем известно, что прямое предназначение кузова — перевозка пассажиров и багажа.

#6

Кроме основных частей автомобиля, существуют и другие, имеющие не меньшее значение в работе транспортного средства. Сцепление, например, позволяет тронуться автомобилю с места или изменить скорость. Если бы сцепление отсутствовало, машина трогалась бы с момента пуска двигателя, что весьма и весьма неудобно. Ходовая часть автомобиля обеспечивает движение автомобиля с помощью ведущих колес. Системы управления служат для изменения направления движения автомобиля. И вообще, для человека, который знает правила дорожного движения, умеет управлять автомобилем, а главное — чувствует его, вряд ли будет интересно как называется марка машины. Ведь гораздо важнее внутренний мир, и машины этому утверждению не исключение.

Тормозная система

Существует три варианта системы торможения: рабочая, стояночная, запасная

Тормозная система бывает следующих видов по типу привода:

• механическая;
• гидравлическая;
• пневматическая;
• комбинированная.

На современных легковых авто устанавливается тормозная система с гидроприводом, которая состоит из следующих элементов:

• педали тормоза;
• главного гидроцилиндра тормозной системы;
• заправочного бачка главного цилиндра, для заправки тормозной жидкости;
• вакуумного усилителя, имеющегося не во всех моделях;
• системы трубопроводов для переднего и заднего тормоза;
• тормозных цилиндров колёс;
• тормозных колодок, прижимаемых колесными цилиндрами к ободу колеса при торможении транспортного средства.

Электрооборудование, которое представляет собой совокупность электрических приборов и аппаратов, обеспечивающих нормальную работу двигателя

Как называется когда ставят перед от другого автомобиля?

Есть такая тема у японских дрифтеров, которые на горных серпантинах, не жалея своих «Сильвий» и SX-ов, оттачивали навыки управляемого заноса и …естественно, часто разбивали их об отбойник. После очередной аварии, например, на 180SX возникал вопрос : зачем ставить дорогостоящие «слепые» фары, если можно поставить более доступный «ноускат» от «Сильвии» в 13-м кузове — всё равно на долго его не хватит.)))
В свою очередь владельцы «Сильвий» которых больше волновал стиль машины, стали ставить себе «ноускат» с «слепыми» фарами от 180SX.
Все эти самодельные модификации вдохновили японскую мастерскую Kids Heart выпустить небольшое количество так называемых «официальных» Nissan Sileighty. Всего было выпущено 500 машин от Kids Heart и все они были проданы в 1998 году, через дилерскую сеть Nissan. По сути это был Nissan 180SX Type X, который был подвергнут модификациям для дрифтинга и имел надписи “Sileighty” сзади и на боковых стойках.
Еще одна конфигурации подобная Sileighty – это Onevia. Здесь все наоборот, передня часть от 180SX, а задняя от Silvia. Nissan официально продавали такую модель в США как 240SX купе и 240SX кабриолет.
Какого-то специального названия таких трансформаций не существует.
<img src=»https://otvet.imgsmail.ru/download/31165534_6a8ff9f145ed1ecd7df6b61dd032c84a_800.jpg» alt=»» data-big=»1″ data-lsrc=»https://otvet.imgsmail.ru/download/31165534_6a8ff9f145ed1ecd7df6b61dd032c84a_120x120.jpg»>

<a rel=»nofollow» href=»http://vigtrans.com» target=»_blank»>http://vigtrans.com</a>

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Кузов авто

Несущая система автомобиля.Она является скелетом автомобиля, к которому в последующем крепятся все детали

Обычно кузов крепится на раме, но встречаются авто и с безрамной конструкцией, и тогда кузов одновременно выполняет функции рамы. Конструкция кузова автомобиля бывает:

• однообъёмная, когда в одном объёме располагаются моторный, пассажирский и грузовой отсек (примером могут служить минивэны или фургоны);
• двухобъёмная, в котором предусмотрен моторный отсек, а места для пассажиров и груза объединены в одном объёме (универсалы, хэтчбеки, кроссоверы и внедорожники);
• трёхобъёмная, где предусмотрены отдельные отсеки для каждой части кузова автомобиля – грузовой, пассажирской и моторной (пикапы, седаны и купе).

В зависимости от характера нагрузки кузов может иметь три типа:

• несущий;
• полунесущий;
• разгруженный.

Кстати, хотим напомнить, что для автомобилей и не только вы можете недорого покупать интересные вещи на Алиэкспресс.

Большинство современных легковых автомобилей имеет несущую конструкцию, которая воспринимает все действующие на машину нагрузки. Общее устройство кузова легкового автомобиля предусматривает наличие следующих основных элементов:

лонжеронов, представляющих собой несущие балки в форме прямоугольной профильной трубы, они бывают передние, задние и лонжероны крыши;

Кузовная несущая система. Данная система позволяет понизить массу автомобиля, снизить центр тяжести, а значит, повысить устойчивость при движении

• стоек – элементов конструкции, поддерживающих крышу (передние, задние и средние);
• балок и поперечин, которые бывают у крыши, лонжеронов, под опорами двигателя, и каждым рядом сидений, имеется также передняя поперечина и поперечина радиатора;
• порогов и пола;
• надколёсных ниш.

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

• блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
• кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
• газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
• топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
• смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
• системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
• системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
• электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
• системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

• цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
• корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
• головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
• работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
• негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
• зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
• альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
• ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
• вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
• электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Кузов

— штампованное днище,

— передние и задние ланжероны,

— стойки кузова,

— крыша автомобиля,

— капот,

— крышка багажника,

— моторный отсек,

— навесные составляющие.

Все части кузова взаимосвязаны между собой. Большинство из них сварено между собой и составляют общую пространственную конструкцию. Навесными составляющими кузова являются панели. К ним относятся крылья, бамперы, крыша, двери и так далее. При этом передние крылья чаще всего являются откручиваемыми, а задние крылья привариваются к общей пространственной конструкции кузова.

Кузов — та часть автомобиля на которую крепятся все остальные составляющие. Стоит отметить, что когда только появились автомобили, они не имели кузова. Все узлы крепились к раме, из-за чего автомобиль становился достаточно тяжёлым. Чтобы снизить вес производители отказались от рамы, и заменили её кузовом.

Кузов состоит из четырёх основных частей:

• передний лонжерон
• задний лонжерон
• моторный отсек
• крыша автомобиля
• навесные составляющие

Кузов

Главная и самая дорогая часть автомобиля — кузов. Корпус автомобиля защищает все внутренние агрегаты, но это одновременно и основа, на которой держится большинство автомобильных узлов. Главные элементы кузова:

• крыша;
• передние и задние крылья;
• передний, задний бампер;
• рама лобового стекла;
• передняя, задняя панель;
• дверные стойки;
• днище;
• двери, капот, крышка капота;
• пороги.

Если концепция автомобиля предполагает наличие рамы как несущего узла, кузовные запчасти располагаются на раме (шасси). В безрамных конструкциях несущая нагрузка ложится на кузов. По типу действующих нагрузок кузов разделяют:

1. Несущий. До 80 % легковых автомобилей имеют несущую конструкцию кузова, если нет рамы. На деталь приходится до 90% всей динамической нагрузки, которую испытывает машина во время езды.
2. Полунесущий. Схема предполагает распределение части нагрузки на кузов, который жестко соединен с рамой (сидит на ней).
3. Разгруженный кузов. Не имеет жесткого сварного соединения с рамой, устанавливается на шасси через другие детали соединения. Единственную нагрузку, которую испытывает элемент, — это вес груза в кабине. Часто используется на внедорожниках и грузовых машинах.

В зависимости от типа сборки кузов разделяется на классы:

1. Каркасный. В конструкции присутствует жесткий общий каркас, к которому присоединяются детали облицовки. Облицовочные элементы нагрузки не испытывают. Исключение – лобовое стекло.
2. Скелетный тип (полукорпусной, полукаркасный). В конструкции используются несколько главных частей каркаса: дуга, усилитель. Нагрузка распределяется как на кузовной скелет, так и на детали облицовки.

По количеству видимых внутренних объемов различают виды кузова:

• однообъемные;
• полутораобъемные;
• двух- и трехобъемные.

К однообъемному типу кузова можно отнести комплектации Renault Megane Scenic и Toyota Avensis Verso последнего поколения. Если смотреть на автомобиль сбоку, четко виден только один объем. Трехобъемные кузова — это классические седаны, где каркас автомобиля разделен на части: салон, багажник и моторный отсек.

Устройство кузова автомобиля зависит от конкретной модели, но для всех классов характерно наличие этих основных деталей.

Передняя часть

Если рассматривать кузов автомобиля на примере всех поколений ВАЗ, то можно определить главные детали передней части, в который входит моторный и пассажирский отсек:

• поперечины верхняя и нижняя;
• лонжероны фронтальные;
• поперечина двигателя;
• стойка кузова передняя правая;
• стойка кузова передняя левая;
• обвес кузова;
• стойка кузова центральная;
• панель рамы лобового стекла;
• передние крылья;
• бампер передний правый, левый.

Крылья, бампер и обвес — элементы кузовной облицовки. Главные детали передней части кузова: передняя балка и лонжероны. Эти элементы принимают на себя всю нагрузку при лобовом столкновении. Правильно выверенная геометрия кузова не позволит двигателю влететь в салон: он провалится под днище.

Задняя часть

Основные кузовные детали задней части авто — задняя панель, нижняя поперечина, крылья и бампер. В скелетной конструкции навесными элементами остаются:

• панель рамы заднего стекла;
• задние двери;
• боковая панель крыши;
• задний лонжерон;
• пороги;
• крышка багажника.

Задняя часть автомобиля в кузовной конструкции купе не имеет центральной стойки, которая поддерживает крышу. Это главное отличие купе от седана.

К задней части кузова относят и пассажирский отсек, бывают комплектации авто одного модельного года на два или три ряда сидений.

Несущие элементы кузова и навесные боковые детали изготавливаются из высокопрочного металла необходимой жесткости, они способны обеспечить пассивную безопасность пассажиров при боковом столкновении.

Днище

На днище кузова ложится 60 % всего веса автомобиля. Элемент изготавливается из металла и в обязательном порядке проходит горячую оцинковку. Исключением остаются автомобили китайского производства. Отсутствие антикоррозийного покрытия приводит к тому, что днище автомобиля на второй год начинает гнить. Основные элементы:

• усилитель передней стойки;
• порог кузова;
• задняя поперечина пола;
• задний пол.

Крыша

В зависимости от конструкции кузова автомобиля крыша может быть панорамной, изготовленной из прозрачного пластика или стекла или цельной. По конструкции крыши кузов относится к открытому или закрытому типу. Закрытый вариант встречается на таких концепциях:

• седан;
• универсал, лифтбек;
• хэтчбек, фастбек;
• купе;
• лимузин;
• минивэн, микроавтобус;
• хардтоп (жесткий верх).

К открытым типам кузова (без крыши или со съемной конструкцией) относят комплектации:

• кабриолет;
• родстер, фаэтон;
• ландо, брогам.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запатентовал.

Несу­щий кузов авто­мо­би­ля Citroen Traction Avant

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную конструкцию.

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Рейлинги на крышу автомобиля Лада Калина
